2017 TOYOTA RAV4 Manuel du propriétaire (in French)

6097-3. Opérations d’entretien réalisables soi-même
RAV4_OM_OM42754K_(EK)
7
Entretien et soins
XSous le panneau d’instruments (véhicules à conduite à droite)
Retirez le couvercle inférieur du pan-
neau d’instruments.
Retirez le cache.
XDerrière le panneau d’instruments (véhicules à conduite à gauche)
Déposez le panneau d’instruments.
XDerrière le panneau d’instruments (véhicules à conduite à droite)
Retirez la boîte à gants. ( →P. 602)

6107-3. Opérations d’entretien réalisables soi-même
RAV4_OM_OM42754K_(EK)
Retirez le fusible avec l’outil
d’extraction.
Seuls les fusibles de type A peuvent
être retirés à l’aide de l’outil d’extrac-
tion.
Vérifiez si le fusible est grillé.Fusible normal
Fusible grillé
Types A et B :
Remplacez le fusible grillé par un fusible neuf d’un ampérage adéquat. L’ampérage
est indiqué sur le couvercle de la boîte à fusibles.
Types C et D :
Faites appel à un concessionnaire ou un réparateur Toyota agréé, ou à tout autre
professionnel dûment qualifié et équipé.
3
4
1
2
XType AXType B
XType CXType D

6117-3. Opérations d’entretien réalisables soi-même
RAV4_OM_OM42754K_(EK)
7
Entretien et soins
■Après avoir remplacé un fusible
●Si les éclairages ne s’allument pas même après avoir remplacé le fusible, il se peut
qu’une ampoule doive être remplacée. ( →P. 612)
● Si le fusible remplacé grille à nouveau, faites vérifier votre véhicule par un conces-
sionnaire ou un réparateur Toyota agréé, ou par tout autre professionnel dûment
qualifié et équipé.
■ S’il y a une surcharge dans un circuit
Les fusibles sont conçus pour griller afin que le faisceau de câbles ne soit pas endom-
magé.
AVERTISSEMENT
■Pour éviter des pannes de système et l’incendie du véhicule
Respectez les mesures de précaution suivantes.
Dans le cas contraire, cela pourrait endommager le véhicule et causer un incendie
ou des blessures.
●N’utilisez jamais de fusible d’ampérage supérieur à celui indiqué ou un autre objet
qui ne soit pas un fusible.
● Utilisez toujours un fusible Toyota d’origine ou un produit équivalent.
Ne remplacez jamais un fusible par un fil, même comme solution provisoire.
● Ne modifiez pas les fusibles ni les boîtes à fusibles.
NOTE
■Avant de remplacer les fusibles
Faites vérifier au plus vite la surcharge électrique et faites-la réparer par un conces-
sionnaire ou un réparateur Toyota agréé, ou par tout autre professionnel dûment
qualifié et équipé.

6127-3. Opérations d’entretien réalisables soi-même
RAV4_OM_OM42754K_(EK)
Ampoules
Vérifiez la puissance de l’ampoule à remplacer. (→P. 744)
■Avant
Vous pouvez remplacer vous-même les ampoules suivantes. Le niveau
de difficulté du remplacement dépend de l’ampoule. Comme il existe un
risque d’endommagement de certains composants, nous vous recom-
mandons de confier le remplacement de cet élément à un concession-
naire ou un réparateur Toyota agr éé, ou à tout autre professionnel
dûment qualifié et équipé.
Préparation au remplacement d’une ampoule
Emplacements des ampoules
Feu antibrouillard avant (si le
véhicule en est équipé)
Phare (phares halogènes) Clignotant avant1
2
3

6137-3. Opérations d’entretien réalisables soi-même
RAV4_OM_OM42754K_(EK)
7
Entretien et soins

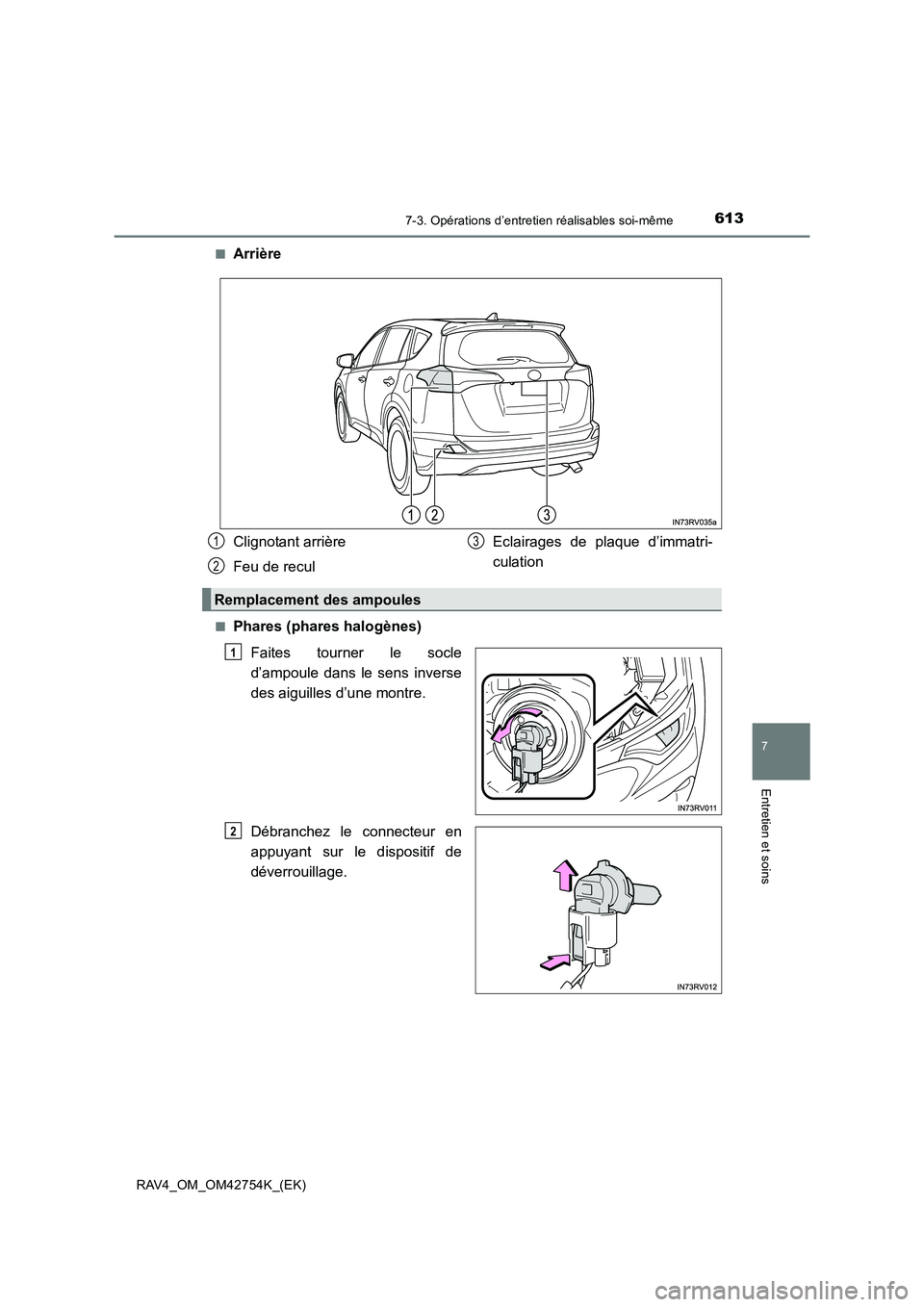

■Arrière
■Phares (phares halogènes)Faites tourner le socle
d’ampoule dans le sens inverse
des aiguilles d’une montre.
Débranchez le connecteur en
appuyant sur le dispositif de
déverrouillage.
Clignotant arrière
Feu de recul Eclairages de plaque d’immatri-
culation
Remplacement des ampoules
1
2
3
1
2

6147-3. Opérations d’entretien réalisables soi-même
RAV4_OM_OM42754K_(EK)
Remplacez l’ampoule.
Alignez les 3 languettes de
l’ampoule sur la fixation et insérez
l’ampoule.
Tournez et fixez le socle
d’ampoule.
Reposez le socle d’ampoule.
Secouez délicatement le socle
d’ampoule pour vérifier s’il est cor-
rectement serré, allumez les pha-
res et assurez-vous visuellement
qu’aucune lumière ne passe au tra-
vers de la fixation.
3
4
5

6157-3. Opérations d’entretien réalisables soi-même
RAV4_OM_OM42754K_(EK)
7
Entretien et soins
■Clignotants avantFaites tourner le socle
d’ampoule dans le sens inverse
des aiguilles d’une montre.
Retirez l’ampoule.
Lors de l’installation, suivez ces étapes dans l’ordre inverse.
1
2
3

6167-3. Opérations d’entretien réalisables soi-même
RAV4_OM_OM42754K_(EK)■
Feux antibrouillards avant (si le véhicule en est équipé)
Pour obtenir suffisamment de
place, tournez le volant du côté
opposé à celui de l’ampoule à
remplacer.
Retirez les vis de la doublure
d’aile.
Retirez l’agrafe de doublure
d’aile et ouvrez la doublure
d’aile.
Débranchez le connecteur en
appuyant sur le dispositif de
déverrouillage.
1
2
3
4
