2017 TOYOTA RAV4 Manuel du propriétaire (in French)

5617-3. Opérations d’entretien réalisables soi-même
RAV4_OM_OM42754K_(EK)
7
Entretien et soins
AVERTISSEMENT
■Vérification avant de conduire
Vérifiez si le capot est complètement fermé et verrouillé.
Si le capot n’est pas correctement verrouillé, il pourrait s’ouvrir pendant que le véhi-
cule roule et causer un accident, pouvant entraîner des blessures graves, voire mor-
telles.
■ Après avoir placé la béquille dans la rainure
Assurez-vous que la béquille soutient le capot avec fermeté et l’empêche de tomber
sur vous.
NOTE
■Lorsque vous refermez le capot
Veillez à bien remettre la béquille dans son attache avant de refermer le capot. Si
vous fermez le capot avec la béquille non repliée, le capot risque de se tordre.

5627-3. Opérations d’entretien réalisables soi-même
RAV4_OM_OM42754K_(EK)

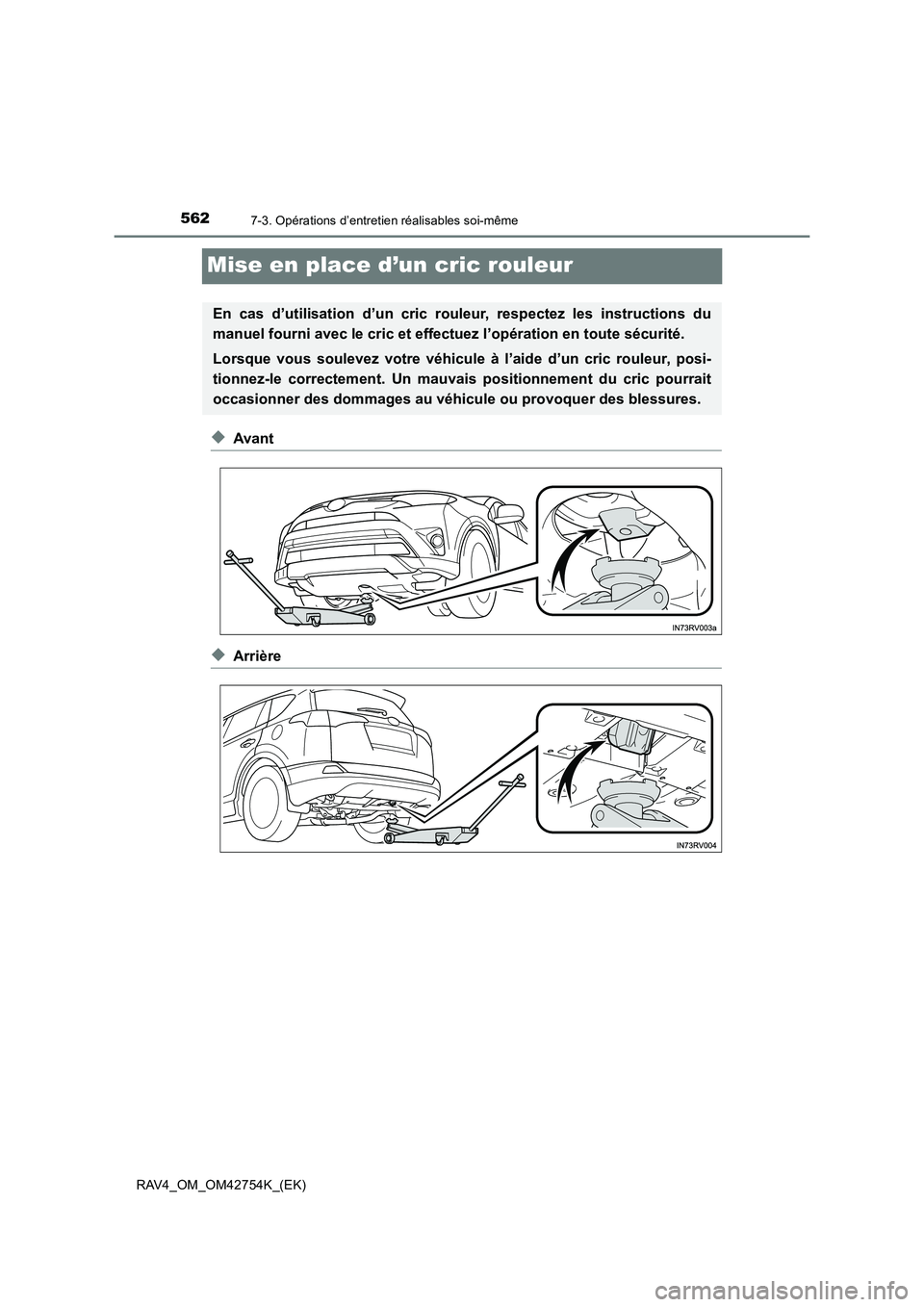

Mise en place d’un cric rouleur
◆Avant
◆Arrière
En cas d’utilisation d’un cric rouleur, respectez les instructions du
manuel fourni avec le cric et effectuez l’opération en toute sécurité.
Lorsque vous soulevez votre véhicule à l’aide d’un cric rouleur, posi-
tionnez-le correctement. Un mauvais positionnement du cric pourrait
occasionner des dommages au véhicule ou provoquer des blessures.

5637-3. Opérations d’entretien réalisables soi-même
RAV4_OM_OM42754K_(EK)
7
Entretien et soins
Compar timent moteur
XMoteurs 3ZR-FE et 3ZR-FAE
Boîtes à fusibles (→P. 608)
Réservoir de liquide de
refroidissement du moteur (→ P. 572)
Bouchon de remplissage
d’huile moteur ( →P. 569)
Batterie ( →P. 574) Radiateur (
→P. 573)
Condenseur ( →P. 573)
Ventilateurs de refroidissement
électriques
Jauge de niveau d’huile moteur (→ P. 567)
Réservoir de liquide
de lave-glace ( →P. 578)1
2
3
4
5
6
7
8
9

5647-3. Opérations d’entretien réalisables soi-même
RAV4_OM_OM42754K_(EK)
XMoteur 2AR-FE
Boîtes à fusibles (→P. 608)
Réservoir de liquide de
refroidissement du moteur (→ P. 572)
Bouchon de remplissage
d’huile moteur ( →P. 569)
Batterie ( →P. 574) Radiateur (
→P. 573)
Condenseur ( →P. 573)
Ventilateurs de refroidissement
électriques
Jauge de niveau d’huile moteur (→ P. 567)
Réservoir de liquide
de lave-glace ( →P. 578)1
2
3
4
5
6
7
8
9

5657-3. Opérations d’entretien réalisables soi-même
RAV4_OM_OM42754K_(EK)
7
Entretien et soins
XMoteurs 2AD-FTV et 2AD-FHV
Boîtes à fusibles (→P. 608)
Réservoir de liquide de
refroidissement du moteur (→ P. 572)
Bouchon de remplissage
d’huile moteur ( →P. 569)
Filtre à carburant ( →P. 580)
Batterie ( →P. 574)
Radiateur ( →P. 573) Refroidisseur
intermédiaire (
→P. 573)
Condenseur ( →P. 573)
Ventilateurs de refroidissement
électriques
Jauge de niveau d’huile
moteur ( →P. 567)
Réservoir de liquide
de lave-glace ( →P. 578)1
2
3
4
5
6
7
8
9
10
11

5667-3. Opérations d’entretien réalisables soi-même
RAV4_OM_OM42754K_(EK)
XMoteur 2WW
Boîtes à fusibles (→P. 608)
Réservoir de liquide de
refroidissement du moteur (→ P. 572)
Bouchon de remplissage
d’huile moteur ( →P. 569)
Filtre à carburant ( →P. 580)
Batterie ( →P. 574)
Radiateur ( →P. 573) Refroidisseur
intermédiaire (
→P. 573)
Condenseur ( →P. 573)
Ventilateurs de refroidissement
électriques
Jauge de niveau d’huile
moteur ( →P. 567)
Réservoir de liquide
de lave-glace ( →P. 578)1
2
3
4
5
6
7
8
9
10
11

5677-3. Opérations d’entretien réalisables soi-même
RAV4_OM_OM42754K_(EK)
7
Entretien et soins
Lorsque le moteur a atteint sa température de fonctionnement et qu’il a été
arrêté, vérifiez le niveau d’huile sur la jauge.
■Vérification de l’huile moteur
Stationnez le véhicule sur un sol plat. Après avoir fait monter en tempé-
rature le moteur et l’avoir arrêté, attendez plus de 5 minutes pour que
l’huile se stabilise dans le carter.
Sortez la jauge en plaçant un chiffon sous son extrémité.
Essuyez la jauge.
Huile moteur
1
2
XMoteurs 3ZR-FE et 3ZR-FAEXMoteur 2AR-FE
XMoteurs 2AD-FTV et 2AD-FHVXMoteur 2WW
3

5687-3. Opérations d’entretien réalisables soi-même
RAV4_OM_OM42754K_(EK)
Jauge plate et jauge non plate de type B : Réintroduisez complètement
la jauge.
Jauge non plate de type A :
Réintroduisez complètement la
jauge non plate en orientant ses
zones de saillie ( sur le
schéma) vers le moteur.
Sortez la jauge en plaçant un chiffon sous son extrémité et vérifiez le
niveau d’huile.Bas
Normal
Excessif
La forme de la jauge peut varier en fonction du type de véhicule ou de
moteur.
Essuyez la jauge et réintroduisez-la complètement.4
1
5
1
2
3
XJauge plateXJauge non plate de type A
XJauge non plate de type B
Côté de la mesure
6
