2017 TOYOTA RAV4 Manuel du propriétaire (in French)

6177-3. Opérations d’entretien réalisables soi-même
RAV4_OM_OM42754K_(EK)
7
Entretien et soins
Faites tourner le socle
d’ampoule dans le sens inverse
des aiguilles d’une montre.
Installez la nouvelle ampoule.
Alignez les 3 languettes de
l’ampoule sur la fixation et insérez
l’ampoule. Faites-la tourner dans le
sens des aiguilles d’une montre
pour l’installer.
Installez le connecteur.
Après avoir posé le connecteur,
secouez délicatement le socle
d’ampoule pour vérifier s’il est cor-
rectement serré, allumez une fois
les feux antibrouillards et assurez-
vous visuellement qu’aucune
lumière ne passe au travers de la
fixation.
Réinstallez la doublure d’aile et
posez l’agrafe.
Insérez l’agrafe et tournez-la pour la
verrouiller.
5
6
7
8

6187-3. Opérations d’entretien réalisables soi-même
RAV4_OM_OM42754K_(EK)

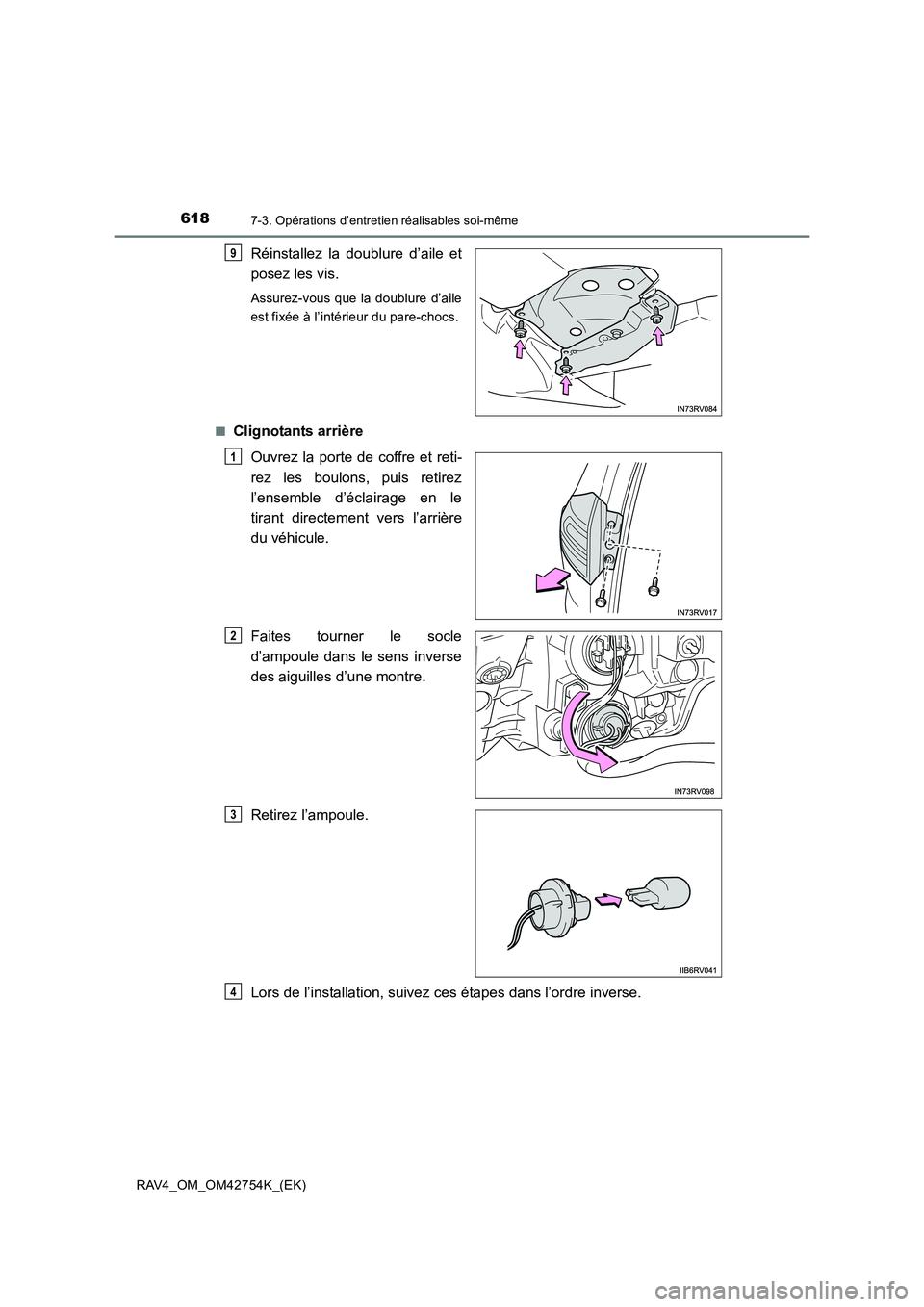

Réinstallez la doublure d’aile et
posez les vis.
Assurez-vous que la doublure d’aile
est fixée à l’intérieur du pare-chocs.
■
Clignotants arrière Ouvrez la porte de coffre et reti-
rez les boulons, puis retirez
l’ensemble d’éclairage en le
tirant directement vers l’arrière
du véhicule.
Faites tourner le socle
d’ampoule dans le sens inverse
des aiguilles d’une montre.
Retirez l’ampoule.
Lors de l’installation, suivez ces étapes dans l’ordre inverse.
9
1
2
3
4

6197-3. Opérations d’entretien réalisables soi-même
RAV4_OM_OM42754K_(EK)
7
Entretien et soins

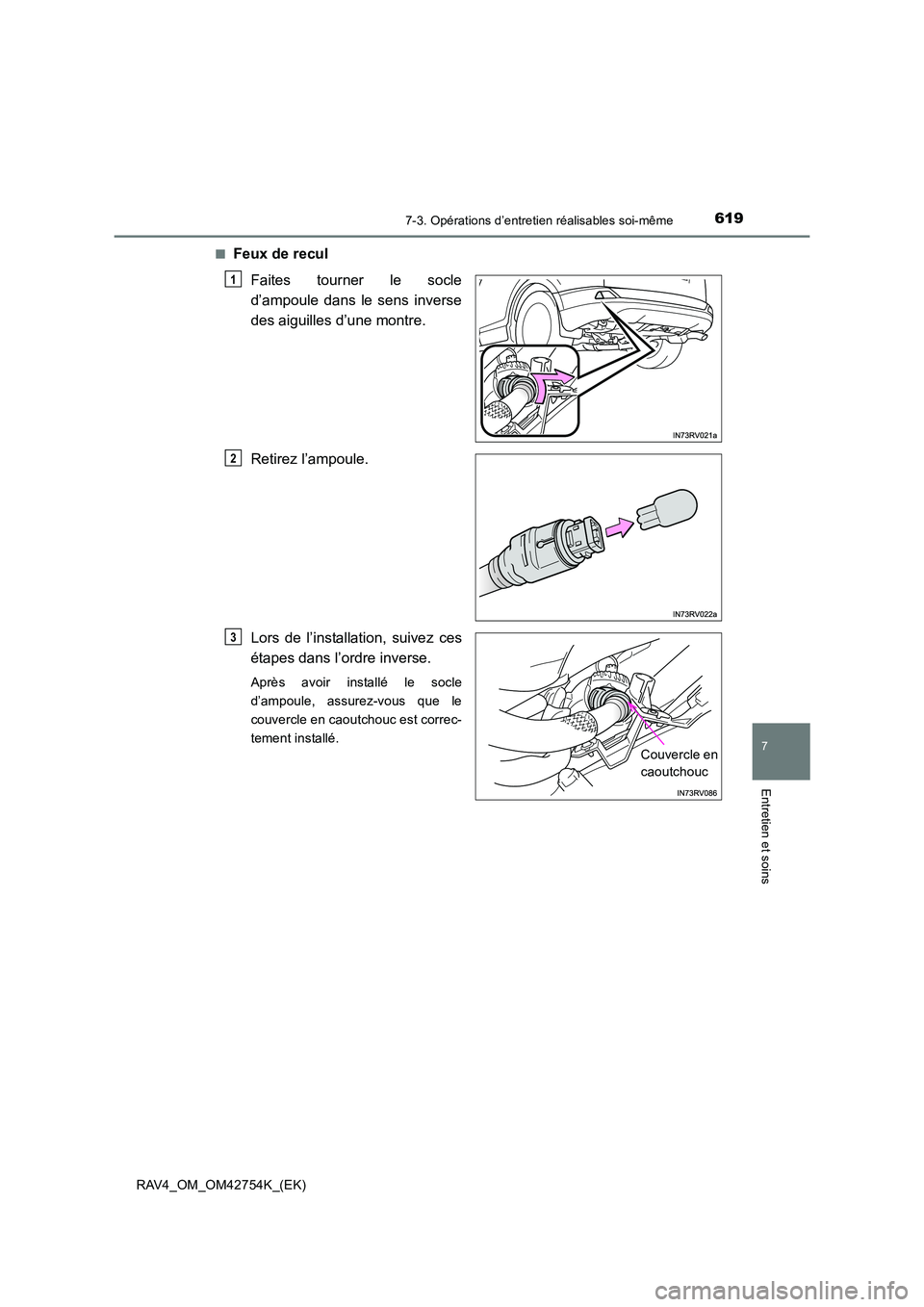

■Feux de reculFaites tourner le socle
d’ampoule dans le sens inverse
des aiguilles d’une montre.
Retirez l’ampoule.
Lors de l’installation, suivez ces
étapes dans l’ordre inverse.
Après avoir installé le socle
d’ampoule, assurez-vous que le
couvercle en caoutchouc est correc-
tement installé.
1
2
Couvercle en
caoutchouc
3

6207-3. Opérations d’entretien réalisables soi-même
RAV4_OM_OM42754K_(EK)■
Eclairages de plaque d’immatriculation
Ouvrez la porte de coffre et reti-
rez le couvercle.
Pour éviter d’occasionner des
dégâts, couvrez d’un chiffon la
pointe du tournevis.
Faites tourner le socle d’ampoule dans le sens inverse des aiguilles
d’une montre.
Retirez l’ampoule.
Lors de l’installation, suivez ces étapes dans l’ordre inverse.
1
2
XCôté gaucheXCôté droit
3
4

6217-3. Opérations d’entretien réalisables soi-même
RAV4_OM_OM42754K_(EK)
7
Entretien et soins
■Remplacement des ampoules suivantes
Si l’un des éclairages suivants a grillé, faites-le remplacer par un conces-
sionnaire ou un réparateur Toyota agréé, ou par tout autre professionnel
dûment qualifié et équipé.
●Phares (phares de type LED)
● Feux de position avant/feux de jour
● Clignotants latéraux
● Feux arrière
● Feux stop/arrière
● Feu stop surélevé
● Feux antibrouillards arrière
■Eclairages de type LED
Les phares (phares de type LED), les feux de position avant/feux de jour, les cligno-
tants latéraux, les feux arrière, les feux stop/arrière, le feu stop surélevé et les feux
antibrouillards arrière sont constitués d’un certain nombre de LED. Si une LED grille,
faites remplacer le phare par un concessionnaire ou un réparateur Toyota agréé, ou
par tout autre professionnel dûment qualifié et équipé.
■ Condensation accumulée sur l’intérieur de la lentille
De la condensation qui se forme temporairement sur l’intérieur de la lentille de phare
n’est pas le signe d’un dysfonctionnement. Dans les cas suivants, adressez-vous à un
concessionnaire ou un réparateur Toyota agréé, ou à tout autre professionnel dûment
qualifié et équipé, pour de plus amples informations :
●De grosses gouttes d’eau se sont formées à l’intérieur de la lentille.
● De l’eau s’est accumulée à l’intérieur du phare.

6227-3. Opérations d’entretien réalisables soi-même
RAV4_OM_OM42754K_(EK)
AVERTISSEMENT
■Remplacement des ampoules
●Eteignez les feux. N’essayez pas de remplacer l’ampoule immédiatement après
avoir éteint les feux.
Les ampoules deviennent très chaudes et peuvent vous brûler.
● Ne touchez pas la partie en verre de l’ampoule à mains nues. Lorsqu’il est impossi-
ble de ne pas toucher la partie en verre, utilisez un chiffon sec et propre pour la
tenir, afin de ne pas laisser de trace d’humidité ou de graisse sur l’ampoule.
En outre, si l’ampoule est rayée ou si elle tombe, elle peut éclater ou se fissurer.
● Installez complètement les ampoules avec toutes les pièces servant à les fixer.
Sinon, cela pourrait entraîner des dégâts thermiques, un incendie ou la pénétration
d’eau dans le bloc de phare. Cela peut endommager les phares ou provoquer de la
condensation sur la lentille.
● N’essayez pas de réparer ni de démonter les ampoules, connecteurs, circuits élec-
triques ou pièces constitutives.
Cela pourrait entraîner des blessures graves, voire mortelles, causées par une
décharge électrique.
● Lors du remplacement du feu de recul sur le côté droit, veillez à ne pas toucher les
tuyaux d’échappement avant qu’ils aient suffisamment refroidi car le contact avec
des tuyaux d’échappement chauds peut provoquer des brûlures.
■ Pour éviter de provoquer des dégâts ou un incendie
●Assurez-vous que les ampoules sont bien mises en place et fixées.
● Vérifiez la puissance de l’ampoule avant de l’installer afin d’éviter tout dégât ther-
mique.

623
8En cas de problème
RAV4_OM_OM42754K_(EK)8-1. Informations essentielles
Feux de détresse .................... 624
Si vous devez effectuer un arrêt d’urgence
avec votre véhicule ............... 625
8-2. Procédures en cas d’urgence Si votre véhicule doit être remorqué ....................... 627
Si vous pensez qu’il y a un problème .......................... 633
Système de coupure d’amenée de carburant
(moteur à essence
uniquement) .......................... 634
Si un voyant s’allume ou si un signal sonore retentit ............ 635
Si un message d’avertissement est
affiché ................................... 643
En cas de pneu dégonflé (véhicules avec roue de
secours) ................................ 665
En cas de pneu dégonflé (véhicules sans roue de
secours) ................................ 679
Si le moteur ne démarre pas ........................................ 697
Si la clé électronique ne fonctionne pas correctement
(véhicules avec système
d’ouverture et de démarrage
intelligent) ............................. 699
Si la batterie du véhicule est déchargée ....................... 703
Si votre véhicule surchauffe .... 712
Si vous tombez à court de carburant et que le moteur
cale (moteurs 2AD-FTV et
2AD-FHV uniquement) ......... 715
Si le véhicule est bloqué ......... 716

6248-1. Informations essentielles
RAV4_OM_OM42754K_(EK)
Feux de détresse
Appuyez sur le contacteur.
Tous les clignotants se mettent alors à
clignoter.
Pour les éteindre, appuyez à nouveau
sur le contacteur.
■Feux de détresse
Si les feux de détresse sont utilisés pendant une longue période alors que le moteur
ne tourne pas, la batterie risque de se décharger.
Les feux de détresse sont utilisés pour avertir les autres conducteurs
lorsque le véhicule doit être arrêté sur la route en raison d’une panne,
etc.
