2017 TOYOTA RAV4 Manuel du propriétaire (in French)

3774-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
RAV4_OM_OM42754K_(EK)■
Informations relatives à la détection par le capteur
●Les zones de détection de capteur sont limitées aux zones situées autour du pare-
chocs du véhicule.
● Certaines conditions du véhicule ou de la zone environnante peuvent affecter la
capacité du capteur à détecter correctement un obstacle. Des exemples particuliers
de ces conditions sont repris ci-dessous.
• Le capteur est couvert de saleté, de neige ou de glace. (Essuyer les capteurs per-
met de résoudre ce problème.)
• Le capteur est gelé. (Dégeler la zone permet de résoudre ce problème.)
En cas de températures particulièrement basses, si un capteur est gelé, l’affi-
chage de l’écran peut être anormal ou des obstacles peuvent ne pas être détec-
tés.
• Le capteur est couvert d’une manière ou d’une autre.
• Le véhicule penche considérablement d’un côté.
• Sur une route extrêmement cahoteuse, sur une pente, sur du gravier ou sur de l’herbe.
• Les environs du véhicule sont ponctués de bruits d’avertisseurs sonores, de moteurs de motocyclettes, de freins pneumatiques de grands véhicules ou
d’autres sons très forts produisant des ondes ultrasoniques.
• Un autre véhicule équipé de capteurs d’aide au stationnement se trouve à proxi- mité.
• Le capteur est recouvert de gouttes d’eau laissées par une bruine ou pluie abon- dante.
• Le véhicule est équipé d’un pôle publicitaire ou d’une antenne sans fil.
• Des œillets de remorquage d’urgence sont installés.
• Le pare-chocs ou le capteur a subi un impact violent.
• Le véhicule s’approche d’un trottoir élevé ou incurvé.
• Lorsque la lumière du soleil est éblouissante ou par froid intense.
• La zone située directement sous les pare-chocs n’est pas couverte par les cap-
teurs.
• Si des obstacles sont trop proches du capteur.
• Une suspension autre que d’origine Toyota est installée (suspension abaissée,
etc.).
• Les personnes peuvent ne pas être détectées si elles portent certains types de
vêtements.
En plus des exemples mentionnés ci-dessus, il y a des cas où des signaux et
d’autres objets peuvent être perçus par le capteur comme plus proches qu’en réalité
à cause de leur forme.
● La forme de l’obstacle peut empêcher un capteur de le détecter. Faites particulière-
ment attention aux obstacles suivants :
• Câbles, clôtures, cordes, etc.
• Coton, neige et autres matières absorbant les ondes radio
• Objets à angles pointus
• Obstacles bas
• Obstacles élevés dont les parties supérieures dépassent vers l’extérieur en direc-
tion du véhicule

3784-5. Utilisation des systèmes d’aide à la conduite
RAV4_OM_OM42754K_(EK)●
Les situations suivantes peuvent se produire pendant l’utilisation :
• En fonction de la forme de l’obstacle et d’autres facteurs, la distance de détection
peut être raccourcie, ou la détection peut s’avérer impossible.
• Certains obstacles peuvent ne pas être détectés s’ils se trouvent trop près du cap-
teur.
• Il y a un bref délai entre la détection d’un obstacle et l’activation du témoin. Même à basse vitesse, il est possible qu’un obstacle atteigne les zones de détection du
capteur avant que le témoin s’allume et que le signal sonore d’avertissement
retentisse.
• Des poteaux fins ou des objets plus bas que le capteur peuvent ne pas être détec-
tés lors de l’approche, même s’ils ont été détectés auparavant.
• Il peut parfois s’avérer difficile d’entendre correctement les signaux sonores à cause du volume du système audio ou du bruit du débit d’air en provenance du
système de climatisation.
■ Si le système ne fonctionne pas correctement
XType à 4 capteurs
● Si le témoin du véhicule reste allumé alors que les témoins d’angle arrière et central
arrière clignotent et que le signal sonore de dysfonctionnement retentit pendant envi-
ron 7 secondes, faites vérifier votre véhicule par un concessionnaire ou un répara-
teur Toyota agréé ou par tout autre professionnel dûment qualifié et équipé.
● Si le témoin du véhicule et les témoins d’angle arrière et central arrière clignotent et
si le signal sonore de dysfonctionnement retentit pendant environ 7 secondes, net-
toyez les capteurs avec un chiffon doux.
XType à 8 capteurs
Un message s’affiche sur l’écran multifonction : →P. 6 4 5
■ Personnalisation
Le réglage du volume du signal sonore peut être modifié.
(Fonctions personnalisables
→P. 756)
AVERTISSEMENT
■Lors de l’utilisation du capteur d’aide au stationnement Toyota
Respectez les mesures de précaution suivantes.
Dans le cas contraire, cela pourrait nuire à la sécurité de conduite du véhicule et
pourrait entraîner un accident.
●N’utilisez pas le capteur à des vitesses supérieures à 10 km/h (6 mph).
● Les zones de détection et temps de réaction des capteurs sont limités. Lorsque
vous avancez ou reculez, vérifiez les alentours du véhicule (en particulier les côtés
du véhicule) par mesure de précaution, et roulez lentement en utilisant la pédale de
frein afin de contrôler la vitesse du véhicule.
● Ne montez pas d’accessoires dans les zones de détection des capteurs.

3794-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
RAV4_OM_OM42754K_(EK)
NOTE
■Lors de l’utilisation du capteur d’aide au stationnement Toyota
Dans les situations suivantes, le système peut ne pas fonctionner correctement à
cause d’un dysfonctionnement du capteur, etc. Faites vérifier votre véhicule par un
concessionnaire ou un réparateur Toyota agréé, ou par tout autre professionnel
dûment qualifié et équipé.
●Si la zone entourant un capteur subit une collision ou un impact important.
● Si le pare-chocs subit une collision.
XType à 4 capteurs
● Les témoins d’angle arrière et central clignotent et un signal sonore retentit alors
qu’aucun obstacle n’a été détecté.
● Si les témoins d’angle arrière et central sont allumés en continu sans signal
sonore.
● En cas d’erreur du témoin, vérifiez d’abord le capteur.
Si l’erreur se produit même lorsqu’il n’y a pas de glace, de neige ou de boue sur le
capteur, le capteur est probablement défectueux.
XType à 8 capteurs
● L’affichage de fonctionnement du capteur d’aide au stationnement Toyota clignote,
et un signal sonore retentit alors qu’aucun obstacle n’a été détecté.
● Si l’écran s’affiche en permanence sans signal sonore.
● En cas d’erreur d’affichage, vérifiez d’abord le capteur.
Si l’erreur se produit même lorsqu’il n’y a pas de glace, de neige ou de boue sur le
capteur, le capteur est probablement défectueux.
■ Remarques concernant le lavage du véhicule
Ne dirigez pas de jets d’eau ou de vapeur violents sur la zone de capteur.
Cela pourrait entraîner un dysfonctionnement du capteur.

3804-5. Utilisation des systèmes d’aide à la conduite
RAV4_OM_OM42754K_(EK)
Contacteur de verrouillage de transmission
intégrale (véhicules AWD)
Appuyez sur le contacteur.
Le témoin de verrouillage de la trans-
mission intégrale s’allume.
Le couple du moteur est réparti autant
que possible sur les roues arrière en
fonction des conditions de conduite.
Le fait d’appuyer de nouveau sur le
contacteur vous permet d’annuler le
mode de verrouillage de la transmis-
sion intégrale et de rétablir le mode
normal du système de transmission
intégrale à commande dynamique de
couple. (→P. 409)
■ Le mode de verrouillage de la transmission intégrale peut être utilisé lorsque
XVéhicules sans système d’ouverture et de démarrage intelligent
Le contacteur du moteur est en position “ON”.
XVéhicules avec système d’ouverture et de démarrage intelligent
Le contacteur du moteur est en mode IGNITION ON.
■ Mode de verrouillage de la transmission intégrale
●Le mode de verrouillage de la transmission intégrale est annulé lorsque les freins
sont utilisés pour que les systèmes ABS et VSC soient pleinement efficaces.
● Le mode de verrouillage de la transmission intégrale est annulé lorsque la vitesse du
véhicule dépasse 40 km/h (25 mph).
Le mode de verrouillage de la transm ission intégrale peut être utilisé
lorsqu’une force motrice importante doit être appliquée à toutes les
roues, par exemple lorsque vous devez désembourber votre véhicule.

381
4
4-5. Utilisation des systèmes d’aide à la conduite
Conduite
RAV4_OM_OM42754K_(EK)
Système d’arrêt et de démarrage∗
■Arrêt du moteur
XVéhicules à boîte de vitesses
Multidrive
Lorsque vous conduisez avec le
levier de changement de vitesse
en position D ou M, enfoncez la
pédale de frein et arrêtez le véhi-
cule.
XVéhicules à boîte de vitesses
manuelle
Enfoncez la pédale de frein tout en enfonçant complètement la pédale
d’embrayage et arrêtez le véhicule. Mettez le levier de changement de
vitesse en position N et relâchez la pédale d’embrayage.
Le témoin d’arrêt et de démarrage s’allume.
■
Redémarrage du moteur
XVéhicules à boîte de vitesses Multidrive
Relâchez la pédale de frein.
Le témoin d’arrêt et de démarrage s’éteint.
XVéhicules à boîte de vitesses manuelle
Vérifiez si le levier de changement de vitesse est en position N et enfoncez
la pédale d’embrayage.
Le témoin d’arrêt et de démarrage s’éteint. (Dans cette situation, le fait de relâ-
cher la pédale d’embrayage n’arrête pas à nouveau le moteur.)
∗ : Si le véhicule en est équipé
Le système d’arrêt et de démarrage arrête et fait redémarrer le moteur
en se basant sur le fonctionnement de la pédale de frein (véhicules à
boîte de vitesses Multidrive) ou de la pédale d’embrayage (véhicules à
boîte de vitesses manuelle) pour l’arrêt et le démarrage du véhicule.
Fonctionnement du système d’arrêt et de démarrage

3824-5. Utilisation des systèmes d’aide à la conduite
RAV4_OM_OM42754K_(EK)
Appuyez sur le contacteur de désacti-
vation d’arrêt et de démarrage pour
désactiver ce système.Véhicules à boîte de vitesses Mul-
tidrive
Véhicules à boîte de vitesses
manuelle
Le témoin de désactivation d’arrêt et de
démarrage s’allume.
Appuyez de nouveau sur le contacteur pour activer le système d’arrêt et de démar-
rage et éteindre le témoin de désactivation du système d’arrêt et de démarrage.
■
Réactivation automatique du système d’arrêt et de démarrage
XVéhicules sans système d’ouverture et de démarrage intelligent
Même si le système d’arrêt et de démarrage est désactivé par le contac-
teur de désactivation d’arrêt et de démarrage, il est automatiquement réac-
tivé une fois que vous mettez le contacteur du moteur en position “LOCK”
puis que vous faites démarrer le moteur.
XVéhicules avec système d’ouverture et de démarrage intelligent
Même si le système d’arrêt et de démarrage est désactivé par le contac-
teur de désactivation d’arrêt et de démarrage, il est automatiquement réac-
tivé une fois que vous désactivez le contacteur du moteur puis que vous
faites démarrer le moteur.
Désactivation du système d’arrêt et de démarrage
1
2

3834-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
RAV4_OM_OM42754K_(EK)■
Si le contacteur de désactivation d’
arrêt et de démarrage est enfoncé
pendant que le véhicule est à l’arrêt
● Si le moteur a été arrêté par le système d’arrêt et de démarrage et que
vous appuyez sur le contacteur de désactivation d’arrêt et de démar-
rage, cela fait redémarrer le moteur. Dès le prochain arrêt du véhicule
(après désactivation du système d’arrêt et de démarrage), le moteur ne
s’arrêtera pas.
● Si le système d’arrêt et de démarrage est désactivé, le fait d’appuyer
sur le contacteur de désactivation d’arrêt et de démarrage réactive le
système, mais n’arrête pas le moteur. Après le prochain arrêt du véhi-
cule (une fois le système d’arrêt et de démarrage activé), le moteur
s’arrêtera.
Une fois le moteur arrêté par le système d’arrêt et de démarrage lorsque le
véhicule se trouve sur une pente, la force de freinage est temporairement
maintenue pour éviter que le véhicule recule jusqu’à ce que le moteur soit
redémarré et que la force motrice soit générée. Lorsque la force motrice est
générée, la force de freinage maintenue est automatiquement neutralisée.
● Cette fonction est opérationnelle sur les surfaces planes ainsi que dans les
pentes raides.
● Les freins peuvent émettre un son mais il ne s’agit pas d’un dysfonctionne-
ment.
● La réponse de la pédale de frein peut changer et des vibrations peuvent
apparaître mais il ne s’agit pas d’un dysfonctionnement.
Commande d’assistance au démarrag e en côte (véhicules à boîte de
vitesses Multidrive)

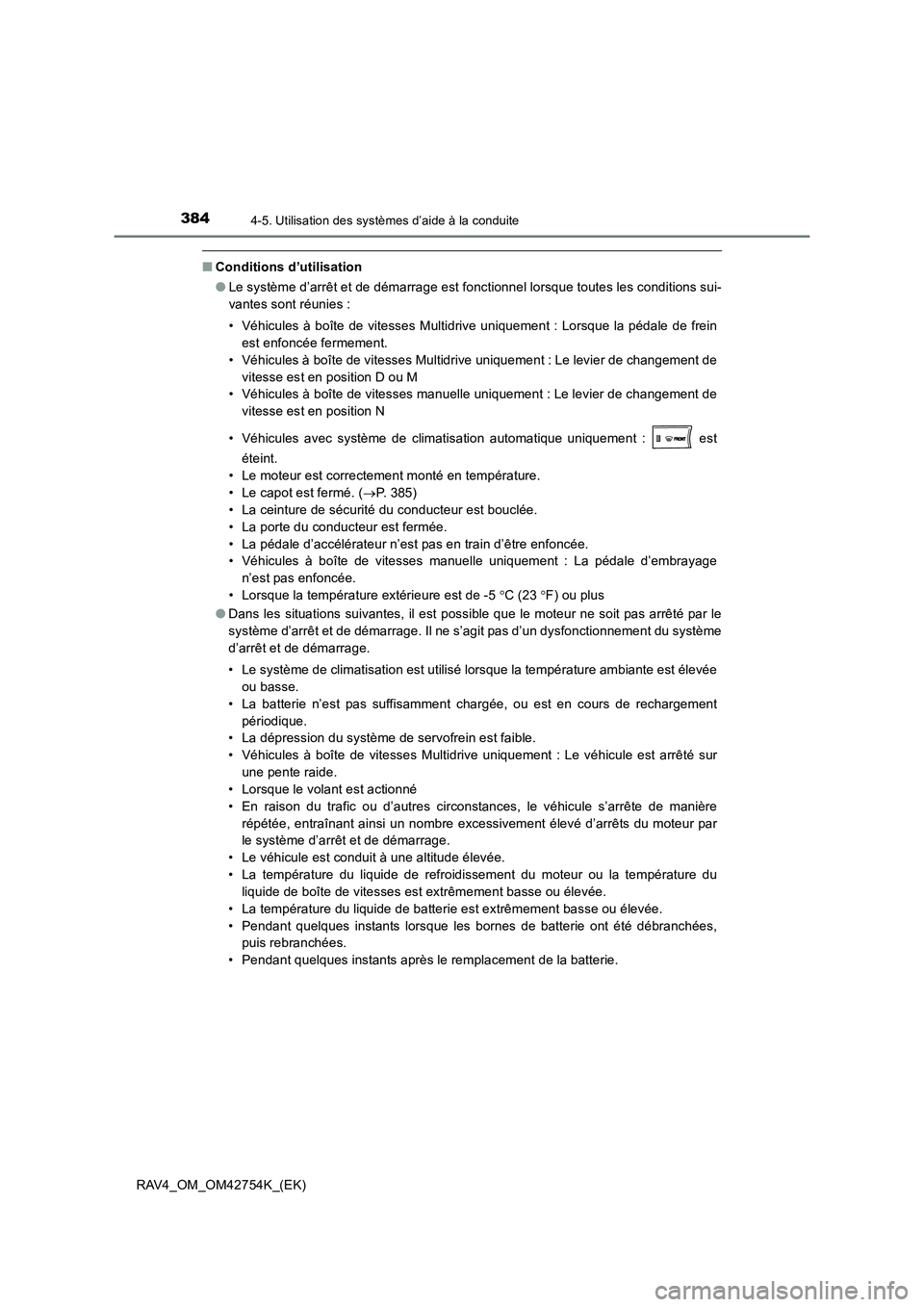

3844-5. Utilisation des systèmes d’aide à la conduite
RAV4_OM_OM42754K_(EK)
■Conditions d’utilisation
●Le système d’arrêt et de démarrage est fonctionnel lorsque toutes les conditions sui-
vantes sont réunies :
• Véhicules à boîte de vitesses Multidrive uniquement : Lorsque la pédale de frein
est enfoncée fermement.
• Véhicules à boîte de vitesses Multidrive uniquement : Le levier de changement de vitesse est en position D ou M
• Véhicules à boîte de vitesses manuelle uniquement : Le levier de changement de
vitesse est en position N
• Véhicules avec système de climatisation automatique uniquement : est éteint.
• Le moteur est correctement monté en température.
• Le capot est fermé. ( →P. 385)
• La ceinture de sécurité du conducteur est bouclée.
• La porte du conducteur est fermée.
• La pédale d’accélérateur n’est pas en train d’être enfoncée.
• Véhicules à boîte de vitesses manuelle uniquement : La pédale d’embrayage
n’est pas enfoncée.
• Lorsque la température extérieure est de -5 °C (23 °F) ou plus
● Dans les situations suivantes, il est possible que le moteur ne soit pas arrêté par le
système d’arrêt et de démarrage. Il ne s’agit pas d’un dysfonctionnement du système
d’arrêt et de démarrage.
• Le système de climatisation est utilisé lorsque la température ambiante est élevée
ou basse.
• La batterie n’est pas suffisamment chargée, ou est en cours de rechargement périodique.
• La dépression du système de servofrein est faible.
• Véhicules à boîte de vitesses Multidrive uniquement : Le véhicule est arrêté sur
une pente raide.
• Lorsque le volant est actionné
• En raison du trafic ou d’autres circonstances, le véhicule s’arrête de manière
répétée, entraînant ainsi un nombre excessivement élevé d’arrêts du moteur par
le système d’arrêt et de démarrage.
• Le véhicule est conduit à une altitude élevée.
• La température du liquide de refroidissement du moteur ou la température du liquide de boîte de vitesses est extrêmement basse ou élevée.
• La température du liquide de batterie est extrêmement basse ou élevée.
• Pendant quelques instants lorsque les bornes de batterie ont été débranchées, puis rebranchées.
• Pendant quelques instants après le remplacement de la batterie.
