2017 MAZDA MODEL CX-5 Upute za uporabu (in Crotian)

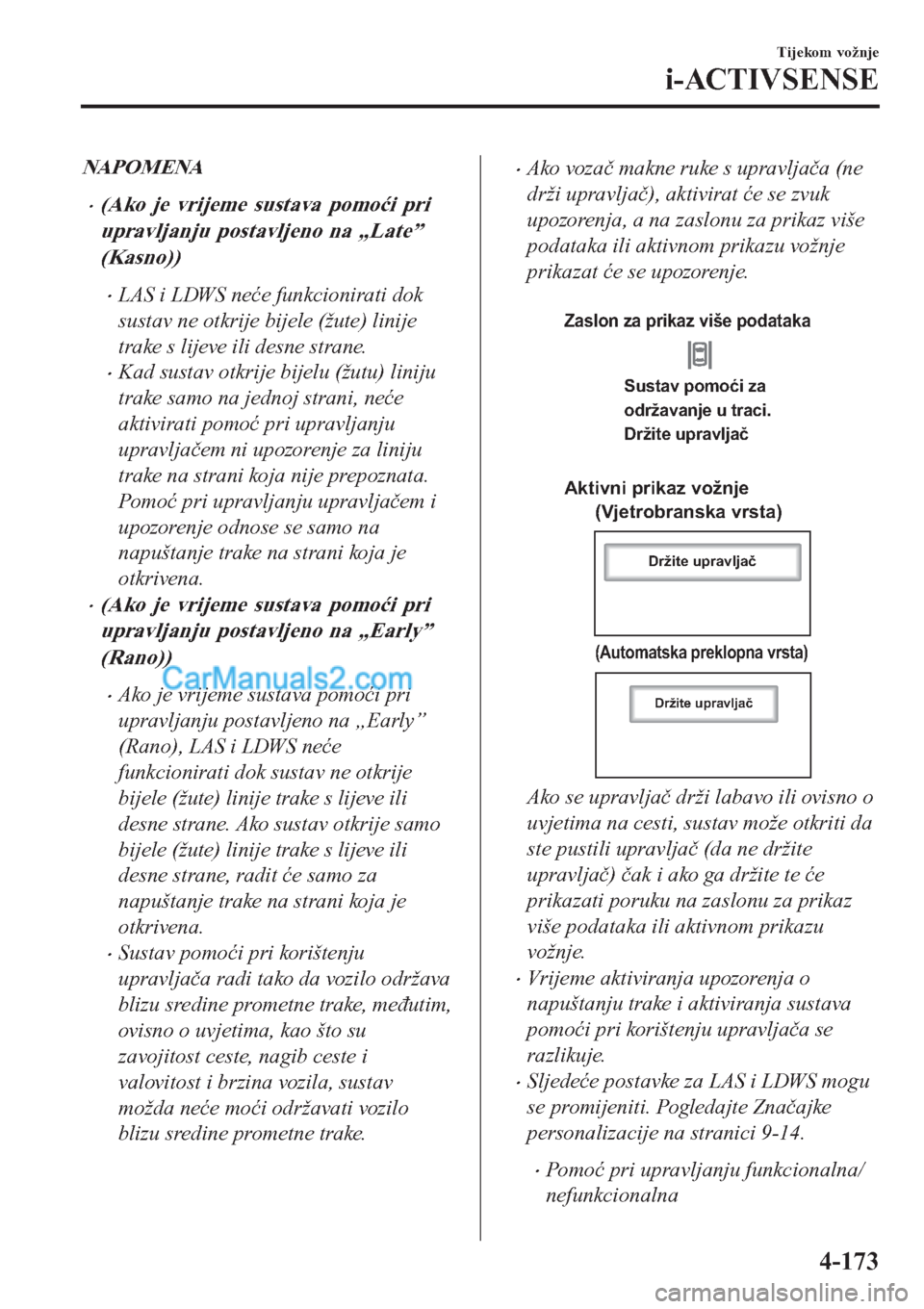

NAPOMENA
•(Ako je vrijeme sustava pomoći pri
upravljanju postavljeno na „Late”
(Kasno))
•LAS i LDWS neće funkcionirati dok
sustav ne otkrije bijele (žute) linije
trake s lijeve ili desne strane.
•Kad sustav otkrije bijelu (žutu) liniju
trake samo na jednoj strani, neće
aktivirati pomoć pri upravljanju
upravljačem ni upozorenje za liniju
trake na strani koja nije prepoznata.
Pomoć pri upravljanju upravljačem i
upozorenje odnose se samo na
napuštanje trake na strani koja je
otkrivena.
•(Ako je vrijeme sustava pomoći pri
upravljanju postavljeno na „Early”
(Rano))
•Ako je vrijeme sustava pomoći pri
upravljanju postavljeno na „Early”
(Rano), LAS i LDWS neće
funkcionirati dok sustav ne otkrije
bijele (žute) linije trake s lijeve ili
desne strane. Ako sustav otkrije samo
bijele (žute) linije trake s lijeve ili
desne strane, radit će samo za
napuštanje trake na strani koja je
otkrivena.
•Sustav pomoći pri korištenju
upravljača radi tako da vozilo održava
blizu sredine prometne trake, međutim,
ovisno o uvjetima, kao što su
zavojitost ceste, nagib ceste i
valovitost i brzina vozila, sustav
možda neće moći održavati vozilo
blizu sredine prometne trake.
•Ako vozač makne ruke s upravljača (ne
drži upravljač), aktivirat će se zvuk
upozorenja, a na zaslonu za prikaz više
podataka ili aktivnom prikazu vožnje
prikazat će se upozorenje.

Sustav pomoći za
održavanje u traci.
Držite upravljač
Držite upravljač
Držite upravljač
Aktivni prikaz vožnje
Zaslon za prikaz više podataka
(Vjetrobranska vrsta)
(Automatska preklopna vrsta)
Ako se upravljač drži labavo ili ovisno o
uvjetima na cesti, sustav može otkriti da
ste pustili upravljač (da ne držite
upravljač) čak i ako ga držite te će
prikazati poruku na zaslonu za prikaz
više podataka ili aktivnom prikazu
vožnje.
•Vrijeme aktiviranja upozorenja o
napuštanju trake i aktiviranja sustava
pomoći pri korištenju upravljača se
razlikuje.
•Sljedeće postavke za LAS i LDWS mogu
se promijeniti. Pogledajte Značajke
personalizacije na stranici 9-14.
•Pomoć pri upravljanju funkcionalna/
nefunkcionalna
Tijekom vožnje
i-ACTIVSENSE
4-173

•Poništi osjetljivost (vjerojatnost
aktiviranja pomoći pri upravljanju)
Prikaz linije trake vozila
Kad se LAS i LDWS aktiviraju tijekom
stanja mirovanja, linije trake za vozila
prikazane su na zaslonu za prikaz više
podataka i na aktivnom prikazu vožnje.
Ako se linije trake za vozilo prikazuju
naznačujući aktivan status, boje linija trake
za vozilo koje su otkrivene postaju bijele.
(Stanje pripravnosti)
Zaslon za prikaz više podataka
Aktivni prikaz vožnje
(Radno stanje)
Zaslon za prikaz više podataka
Aktivni prikaz vožnje
Automatsko poništavanje
U sljedećim slučajevima LAS i LDWS
automatski prestaju s radom, uključuje se
pokazatelj upozorenja (narančasto) za LAS
i LDWS i prikazuje se upozorenje. Kada se
LAS i LDWS aktiviraju, sustav se
automatski uključuje.
•Temperatura unutar kamere je visoka ili
niska.
•Vjetrobransko staklo oko kamere je
zamagljeno.
•Vjetrobransko staklo oko kamere je
blokirano preprekom, što uzrokuje lošu
prednju vidljivost.
Automatsko poništavanje upozorenja/
pomoći pri upravljanju
Kada se provode sljedeće radnje, rad
sustava LAS i LDWS automatski se
otkazuju. Rad sustava LAS i LDWS se
automatski nastavlja nakon radnje.
•Upravljačem se naglo upravlja.
•Papučica za kočenje je pritisnuta.
•Papučica za gas je pritisnuta.
(Ako želite poništiti funkciju
automatskog poništavanja osjetljivosti,
odznačite „Cancel sensitivity” (Poništi
osjetljivost) u postavkama značajki za
osobnu prilagodbu.)
•Ručica pokazivača smjera je aktivirana.
•Vozilo je prešlo liniju trake.
NAPOMENA
•Nakon rada, LAS i LDWS možda neće
raditi u razdoblju od najviše 5 sekundi,
sve do otkrivanja linija trake.
•U sljedećim uvjetima LAS i LDWS
automatski otkazuju upozorenje / pomoć
pri upravljanju.
•Vozač je maknuo/la ruke s upravljača.
(LAS i LDWS predviđeni su da
pomaže vozaču pri upravljanju, a s
radom će nastaviti automatski kada
vozač uhvati upravljač.)
•Pritisnut je prekidač TCS OFF kako bi
se poništilo TCS.
Tijekom vožnje
i-ACTIVSENSE
4-174

Pomoć pri upravljanju OFF
(isključena)
Pomoć pri upravljanju za LAS i LDWS
može se promijeniti u isključeno stanje
(OFF).
Pogledajte Promjena postavke (Značajke
personalizacije) na stranici 9-14.
Kad se postavka pomoći pri upravljanju
promijeni u isključeno (OFF), razlikuju se
uvjeti rada i prikaz sustava LAS i LDWS.
Upravljajte sustavom na sljedeći način:
Rad sustava
Pobrinite se da je signalno svjetlo LAS i
LDWS OFF na ploči s instrumentima
isključeno. Kad se uključi signalno svjetlo
LAS i LDWS OFF, pritisnite prekidač i
provjerite da se signalno svjetlo isključilo.
Vozite sredinom trake kada je isključeno
signalno svjetlo LAS i LDWS OFF na
ploči s instrumentima.
Sustav će biti spreman za uporabu kad su
zadovoljeni svi sljedeći uvjeti.
•Sustav otkriva bijele (žute) linije trake s
lijeve i s desne strane ili s obje strane.
•Brzina vozila je otprilike 60 km/h ili
veća.
•Vozilo vozi na ravnoj cesti ili na cesti s
blagim zavojima.
•Motor je pokrenut.
LAS i LDWS ulaze u stanje mirovanja u
sljedećim slučajevima:
•Sustav ne može prepoznati bijele (žute)
linije trake.
•Brzina vozila je manja od otprilike
60 km/h.
•Vozilo izvodi oštro skretanje.
•Vozilo izvodi skretanje pri
neodgovarajućoj brzini.
NAPOMENA
•LAS i LDWS ostaju u stanju mirovanja
dok se ne detektiraju bijele (žute) trake s
lijeve i desne ili s obje strane.
•Kad sustav otkrije bijelu (žutu) liniju
trake samo na jednoj strani, neće
aktivirati upozorenja za liniju trake na
strani na kojoj ona nije otkrivena.
•Osjetljivost na udaljenost i za
upozorenje (vjerojatnost za pojavu
upozorenja) koji sustav koristi za
određivanje mogućnosti izlaska iz trake
može se promijeniti.
Pogledajte Promjena postavke (Značajke
personalizacije) na stranici 9-14.
Prikaz linije trake vozila
Kad se LAS i LDWS aktiviraju tijekom
stanja mirovanja, linije trake za vozila
prikazane su na zaslonu za prikaz više
podataka. Sustav mijenja status na prikazu
u aktivan dok ne otkrije bijelu (žutu) traku
ili s lijeve ili s desne strane.
(Stanje pripravnosti)
Tijekom vožnje
i-ACTIVSENSE
4-175

(Radno stanje)
Automatsko poništavanje
U sljedećim slučajevima LAS i LDWS
automatski prestaju s radom, uključuje se
pokazatelj upozorenja (narančasto) za LAS
i LDWS i prikazuje se upozorenje. Kada se
LAS i LDWS aktiviraju, sustav se
automatski uključuje.
•Temperatura unutar kamere je visoka ili
niska.
•Vjetrobransko staklo oko kamere je
zamagljeno.
•Vjetrobransko staklo oko kamere je
blokirano preprekom, što uzrokuje lošu
prednju vidljivost.
(Automatsko poništavanje upozorenja)
Ako se izvode sljedeće radnje, LAS i
LDWS će utvrditi namjerava li se vozač
prestrojiti, a rad sustava automatski će se
poništiti. Rad sustava LAS i LDWS se
automatski nastavlja nakon radnje.
•Upravljačem se naglo upravlja.
•Papučica kočnice je pritisnuta.
•Papučica gasa je pritisnuta.
(Ako želite poništiti funkciju
automatskog poništavanja osjetljivosti,
odznačite „Warning sensitivity”
(Upozorenje o osjetljivosti) u
postavkama značajki personalizacije.)
•Ručica pokazivača smjera je aktivirana.
•Vozilo je prešlo liniju trake.
▼▼Prekid rada sustava
Kada su sustavi LAS i LDWS isključeni,
pritisnite prekidač LAS i LDWS OFF.
Uključit će se signalno svjetlo OFF
sustava LAS i LDWS.
NAPOMENA
•U sljedećim slučajevima sustav LAS i
LDWS automatski prestaje s radom, a na
zaslonu za prikaz više podataka prikazat
će se pokazatelj OFF za sustave LAS i
LDWS. Neka vaše vozilo pregleda
stručni serviser, preporučujemo
ovlaštenog Mazdina servisera.
•Postoji neispravnost u radu servo
upravljača.
•Postoji neispravnost u radu sustava
TCS.
•Postoji neispravnost u radu prednje
kamere za detekciju (FSC).
(Europski modeli)
•Kad je pokretanje u položaju OFF, LAS
i LDWS se aktiviraju sljedeći put kad
pokretanje bude u položaju ON.
Tijekom vožnje
i-ACTIVSENSE
4-176

(Osim europskih modela)
•Kad se paljenje isključi, zadržava se
stanje sustava prije njegova
isključivanja. Na primjer, ako se
paljenje ISKLJUČI dok je sustav za
održavanje vozila u traci u funkciji,
sustav će biti u funkciji kada se paljenje
sljedeći put UKLJUČI.
Kad se LAS i LDWS isključe, isključuje
se pokazatelj linija trake vozila na zaslonu
za prikaz više podataka i aktivnom prikazu
vožnje.
Tijekom vožnje
i-ACTIVSENSE
4-177

▼Upozorenje o napuštanju trake
Ako sustav utvrdi da bi vozilo moglo izići iz trake, aktivirat će se upozorenje o napuštanju
trake (zvučni signal, zvuk grmljavine
*1ili vibracija upravljača), a smjer kojim bi vozilo
moglo izaći iz trake na temelju sustava prikazan je na zaslonu za prikaz više podataka ili
aktivnom prikazu vožnje.
U vozilima sa zaslonom za prikaz više podataka smjer koji je sustav utvrdio kao mogući
smjer napuštanja trake naznačen je na zaslonu za prikaz više podataka.
U vozilima s aktivnim prikazom vožnje boja linije trake u smjeru koji je sustav utvrdio kao
mogući smjer napuštanja trake mijenja se iz bijele u narančastu, a linija trake vozila treperi.
Zaslon za prikaz više podataka Aktivni prikaz vožnje
NAPOMENA
•Ako ste zvuk upozorenja za napuštanje trake postavili na postavku zvučnog signala / zvuka
grmljavine
*1, zvuk upozorenja možda nećete čuti ako je u okolini buka.
•Ako ste sustav upozorenja za napuštanje trake namjestili na postavku vibracija u
upravljaču, te vibracije možda nećete osjetiti ako je cesta u lošem stanju.
•Kad se postavka pomoći pri upravljanju promijeni u aktivirano, upozorenja se mogu
postaviti u aktivno/neaktivno stanje. (Ako postavku pomoći pri upravljanju promijenite u
nefunkcionalno stanje, upozorenja nećete moći postaviti u neaktivno stanje.)
Pogledajte Promjena postavke (Značajke personalizacije) na stranici 9-14.
•LAS i LDWS možete postaviti na sljedeće postavke, neovisno o tome jeste li sustav pomoći
pri upravljanju postavili u funkcionalno/nefunkcionalno stanje. Uvijek provjerite stanje
postavke za vrijeme upravljanja vozilom i po potrebi promijenite postavke.
Pogledajte Promjena postavke (Značajke personalizacije) na stranici 9-14.
•Vibracija upravljača: snažno/slabo
•Glasnoća zvuka upozorenja
•Vrsta upozorenja (vibracija upravljača / zvučni signal / zvuk grmljavine*1)
*1 Orebrene trake predstavljaju niz žljebova na kolniku koje su raspoređene u točno
određenim razmacima i kada vozilo prijeđe preko njih dolazi do vibriranja u buke koja
vozača upozorava da vozilo napušta voznu traku.
Tijekom vožnje
i-ACTIVSENSE
4-178

Zvuk buke je reprodukcija zvuka koji se javlja kada vozilo prijeđe preko orebrene trake.
Buka
Žlijeb
Tijekom vožnje
i-ACTIVSENSE
4-179

Podesivi limitator brzine (ASL)*
ASL je funkcija za sprječavanje vožnje brzinom koja je veća od postavljene. Brzina vozila se
kontrolira kako bi bila manja od postavljene čak i ako je papučica gasa pritisnuta.
ASL može se podesiti na vrijednost između 30 km/h i 200 km/h. Brzina vozila može
prekoračiti zadanu vrijednost kada se vozilo kreće na nizbrdici, međutim, sustav o tome
obavještava vozača treperenjem zaslona i aktiviranjem zvučnog signala upozorenja.
UPOZORENJE
Prilikom zamjene vozača uvijek isključite sustav:
Ako se vozač zamjeni, a novi vozač nije svjestan funkcije sustava ASL, vozilo neće ubrzavati
kad vozač pritisne papučicu gasa, što može dovesti do nezgode.
Tijekom vožnje
i-ACTIVSENSE
4-180*Neki modeli.
