Vožnja u zimskim
uvjetima
Nosite opremu za slučaj nužde, uključujući
lance za gume, strugač za prozore,
signalne rakete, malu lopatu, kablove za
pokretanje preko druge baterije i malu
vreću pijeska ili soli.
Zatražite od stručnog servisera,
preporučujemo ovlaštenog Mazdinog
servisera, da provjeri sljedeće:
•Da imate pravilan omjer antifriza u
hladnjaku.
Pogledajte Rashladno sredstvo motora
na str. 6-30.
•Pregledajte akumulator i njegove
vodove. Hladnoća smanjuje kapacitet
akumulatora.
•Upotrijebite motorno ulje koje je
prikladno za najnižu okolnu temperaturu
na kojoj će se vozilo voziti (stranica
6-25).
•Pregledajte da na sustavu paljenja nema
oštećenja i nepričvršćenih spojeva.
•Koristite tekućinu za pranje s antifrizom
—ali nemojte koristiti antifriz
rashladnog sredstva motora kao tekućinu
za pranje (str. 6-33).
NAPOMENA
•Uklonite snijeg prije vožnje. Snijeg
ostavljen na vjetrobranu je opasan, jer
može smanjiti vidljivost.
•Ne koristite prekomjernu silu strugačem
za prozore kad uklanjate led ili
zamrznuti snijeg sa stakla zrcala ili
vjetrobranskog stakla.
•Nikad ne koristite toplu ili vruću vodu za
uklanjanje snijega ili leda s prozora i
zrcala jer bi to moglo dovesti do pucanja
stakla.
•Vozite sporo. Prianjanje snijega ili leda
uz opremu kočnica može negativno
utjecati na dijelove za kočenje. Ako dođe
do takvog stanja, polako vozite vozilo,
otpustite papučicu gasa i nekoliko puta
lagano pritišćite kočnice dok se
učinkovitost kočenja ne vrati na
normalnu razinu.
▼Zimske gume
UPOZORENJE
Koristite samo gume jednake veličine i vrste
(za snijeg, radijalne ili neradijalne) na sva
četiri kotača:
Opasno je korištenje guma koje se razlikuju
po veličini ili vrsti. Ovo može jako utjecati
na upravljanje vozilom i dovesti do
nezgode.
OPREZ
Provjerite lokalne propise prije korištenja
zimskih guma.
Prije vožnje
Savjeti za vožnju
3-59

Zimske gume koristite na sva četiri
kotača
Ne prelazite maksimalnu dopuštenu brzinu
za zimske gume ili pravna ograničenja
brzine.
Europa
Kad se upotrebljavaju zimske gume,
odaberite propisanu veličinu i tlak (stranica
9-11).
▼Lanci za gume
Provjerite lokalne propise prije korištenja
lanaca za gume.
OPREZ
¾Lanci mogu utjecati na upravljanje.
¾Ne vozite brže od 50 km/h ili od
preporučenog ograničenja proizvođača
lanaca, koje god od ovoga je niže.
¾Vozite pažljivo i izbjegavajte izbočine,
rupe i oštra skretanja.
¾Izbjegavajte kočenje s blokiranim
kotačima.
¾Ne koristite lance na privremenoj
pričuvnoj gumi jer mogu uzrokovati
oštećenje vozila i gume.
Neki modeli nisu opremljeni tvornički
ugrađenom privremenom rezervnom
gumom.
¾Ne koristite lance na cestama na kojima
nema snijega ili leda. Gume i lanci mogu
se oštetiti.
¾Lanci mogu izgrepsti ili odlomiti
aluminijske kotače.
NAPOMENA
Ako je vaše vozilo opremljeno sustavom za
nadzor tlaka u gumama, sustav možda
neće raditi ispravno kad koristite lance za
gume.
Postavite lance samo na prednje gume.
Ne koristite lance na stražnjim gumama.
Odabir lanca za gume (Europa)
Mazda preporučuje lance šesterokutne
vrste čeličnih prstenova. Odaberite
ispravnu vrstu sukladno veličini gume.
Veličina gume Lanac za gume
225/65R17 Šesterokutni
225/55R19 Šesterokutni
NAPOMENA
Iako Mazda preporučuje lance
šesterokutne vrste čeličnih prstenova,
mogu se koristiti svi lanci u okviru
tehničkih podataka za montažu.
Prije vožnje
Savjeti za vožnju
3-60

Tehnički podaci za montažu (Europa)
Kod postavljanja lanaca za gume, razmak
između utora na gumi i lanca mora biti
unutar propisanih granica u sljedećoj
tablici.
Razmak [Jedinica: mm]
AB
MAKS 13 MAKS 13
Bočni prikazPresjek
Guma
A
B
Montaža lanaca
1. Pričvrstite lance na prednje gume što je
čvršće moguće. Uvijek slijedite upute
proizvođača lanaca.
2. Ponovno zategnite lance nakon vožnje
od 1/2Š1 km.
Vožnja u poplavljenom
području
UPOZORENJE
Sporo vozeći osušite kočnice koje su se
smočile tako da dignete nogu s gasa i
nekoliko puta lagano pritisnite kočnicu dok
se njezine performanse ne vrate u normalu:
Vožnja s mokrim kočnicama je opasna.
Produženi zaustavni put ili zavlačenje
vozila u jednu stranu prilikom kočenja
može dovesti do ozbiljne nezgode. Lagano
kočenje će pokazati jesu li kočnice
zahvaćene.
OPREZ
Ne vozite vozilo na poplavljenim cestama
jer to može uzrokovati kratki spoj
električnih/elektroničkih dijelova, oštećenje
motora ili gubitak brzine zbog apsorpcije
vode. Ako je vozilo potopljeno u vodi,
zatražite savjet stručnog servisera,
preporučujemo ovlaštenog Mazdina
servisera.
Prije vožnje
Savjeti za vožnju
3-61

Informacije o turbopunjaču (SKYACTIV-D 2.2)
OPREZ
¾Nakon vožnje na brzinama za autocestu ili duge vožnje uzbrdo, ostavite motor da radi na
praznom hodu najmanje 30 sekundi prije isključivanja. U protivnom se može oštetiti
turbopunjač. Međutim, kada funkcija i-stop radi, rad u praznom hodu nije potreban.
¾Davanje punog gasa ili ubrzavanje motora preko preporučene brzine vrtnje, osobito
odmah nakon pokretanja, može oštetiti turbopunjač.
¾Kako bi se zaštitio od oštećenja, motor je izveden tako da se po iznimno hladnom vremenu
ne može ubrzavati punim gasom odmah nakon njegovog pokretanja.
Turbopunjač uvelike povećava snagu motora. Njegova napredna izvedba osigurava
poboljšani rad i potrebno je minimalno održavanje.

Kako biste to najbolje iskoristili, obratite pažnju na sljedeće.
1. Promjenu motornog ulja i filtra provedite u sukladnosti s Rasporedom održavanja
(stranica 6-3).
2. Koristite samo preporučeno motorno ulje (str. 6-25). Dodatni aditivi se NE
preporučuju.
Prije vožnje
Savjeti za vožnju
3-62

Vuča kamp-prikolica i prikolica (Europa / Rusija /
Turska / Izrael / Južnoafrička Republika)
Vaša je Mazda izvedena i izrađena prvenstveno za prijevoz putnika i prtljage.
Ako vučete prikolicu, slijedite ove upute jer sigurnost vozača i putnika ovisi o ispravnoj
opremi i sigurnim navikama u vožnji. Vuča prikolice će utjecati na upravljanje, kočenje,
trajnost, performanse i ekonomičnost.
Nikad ne pretovarite vozilo ili prikolicu. Više pojedinosti zatražite od ovlaštenoga Mazdina
prodavača.
OPREZ
¾Ne vucite prikolicu tijekom prvih 1.000 km vaše nove Mazde. U protivnom možete oštetiti
motor, mjenjač, diferencijal, ležajeve kotača i ostale komponente pogonskog sklopa.
¾Šteta uzrokovana vučom prikolice/karavana u Turskoj nije pokrivena jamstvom vozila.
▼Ograničenja težine
Ukupna težina prikolice, bruto težina i težina nosa prikolice moraju biti unutar
propisanih granica u Tablici s težinama prikolice za vuču.

UKUPNA TEŽINA PRIKOLICE:
Zbroj težina prikolice i njenog tereta.

BRUTO TEŽINA KOMBINACIJE:
Zbroj ukupne težine prikolice i težine vozila; uključujući kuku, putnike u vozilu i teret
vozila.

TEŽINA NOSA PRIKOLICE:
Težina izražena na priključku za prikolicu. Varira promjenom raspodjele težine prilikom
utovara prikolice.
Prije vožnje
Vu č a
3-63

OPREZ
Pazite na razliku u težini tereta koji vučete na velikim nadmorskim visinama. Za visine koje
premašuju 1.000 metara, uvijek smanjite teret vuče za 10 % za svakih 1.000 metara
povećanja u visini u usporedbi s naznačenim opterećenjem pod ukupna kombinirana masa u
tablici maksimalnog tereta za vuču prikolica. Ako se premaši maksimalna navedena težina
tereta, motor i drugi pogonski dijelovi se mogu oštetiti.
Tablica maksimalnog tereta vuče prikolice
Europa/Uspon do 12 %
MODELUKUPNA TEŽINA
PRIKOLICEBRUTO TEŽINA
KOMBINACIJE
Motor MjenjačRazina
emisijePog on ski
sustavPrikolica
bez kočnicePrikolica s
kočnicomPrikolica s
kočnicom
SKYACTIV-G 2.0 Ručni mjenjač EURO6Pogon na dva
kotača715 kg 1.800 kg 3.820 kg
SKYACTIV-G 2.0Automatski
mjenjačEURO6Pogon na dva
kotača730 kg 2.000 kg 4.030 kg
SKYACTIV-G 2.0 Ručni mjenjač EURO6Pogon na četi-
ri kotača745kg 1.800 kg 3.880 kg
SKYACTIV-G 2.0Automatski
mjenjačEURO6Pogon na četi-
ri kotača750 kg 2.000 kg 4.115 kg
SKYACTIV-G 2.5Automatski
mjenjačEURO6Pogon na četi-
ri kotača750 kg 2.000 kg 4.143 kg
SKYACTIV-D 2.2
STANDARDNA
SNAGARučni mjenjač EURO6Pogon na dva
kotača750 kg 2.000 kg 4.110 kg
SKYACTIV-D 2.2
STANDARDNA
SNAGAAutomatski
mjenjačEURO6Pogon na dva
kotača750 kg 2.000 kg 4.120 kg
SKYACTIV-D 2.2
STANDARDNA
SNAGARučni mjenjač EURO6Pogon na četi-
ri kotača750 kg 2.000 kg 4.143 kg
SKYACTIV-D 2.2
STANDARDNA
SNAGAAutomatski
mjenjačEURO6Pogon na četi-
ri kotača750 kg 2.100kg 4.243 kg
SKYACTIV-D 2.2
VELIKA SNAGARučni mjenjač EURO6Pogon na četi-
ri kotača750 kg 2.000 kg 4.143 kg
SKYACTIV-D 2.2
VELIKA SNAGAAutomatski
mjenjačEURO6Pogon na četi-
ri kotača750 kg 2.100kg 4.243 kg
TEŽINA NOSA PRIKOLICE: 84 kg
Prije vožnje
Vu č a
3-64

Njemačka i Austrija/Uspon do 8 %
MODELUKUPNA TEŽINA
PRIKOLICEBRUTO TEŽINA
KOMBINACIJE
Motor MjenjačRazina
emisijePogonski
sustavPrikolica
bez kočnicePrikolica s
kočnicomPrikolica s
kočnicom
SKYACTIV-G 2.0 Ručni mjenjač EURO6Pogon na dva
kota ča715 kg 1.900 kg 3.920 kg
SKYACTIV-G 2.0Au to m at s k i
mjenjačEURO6Pogon na dva
kota ča730 kg 2.000 kg 4.030 kg
SKYACTIV-G 2.0 Ručni mjenjač EURO6Pogon na četi-
ri kotača745kg 1.900 kg 3.980 kg
SKYACTIV-G 2.0Au to m at s k i
mjenjačEURO6Pogon na četi-
ri kotača750 kg 2.000 kg 4.115 kg
SKYACTIV-G 2.5Au to m at s k i
mjenjačEURO6Pogon na četi-
ri kotača750 kg 2.000 kg 4.143 kg
SKYACTIV-D 2.2
STANDARDNA
SNAGARučni mjenjač EURO6Pogon na dva
kota ča750 kg 2.000 kg 4.110 kg
SKYACTIV-D 2.2
STANDARDNA
SNAGAAu to m at s k i
mjenjačEURO6Pogon na dva
kota ča750 kg 2.000 kg 4.120 kg
SKYACTIV-D 2.2
STANDARDNA
SNAGARučni mjenjač EURO6Pogon na četi-
ri kotača750 kg 2.100 kg 4.243 kg
SKYACTIV-D 2.2
STANDARDNA
SNAGAAu to m at s k i
mjenjačEURO6Pogon na četi-
ri kotača750 kg 2.100 kg 4.243 kg
SKYACTIV-D 2.2
VELIKA SNAGARučni mjenjač EURO6Pogon na četi-
ri kotača750 kg 2.100 kg 4.243 kg
SKYACTIV-D 2.2
VELIKA SNAGAAu to m at s k i
mjenjačEURO6Pogon na četi-
ri kotača750 kg 2.100 kg 4.243 kg
TEŽINA NOSA PRIKOLICE: 84 kg
Prije vožnje
Vu č a
3-65

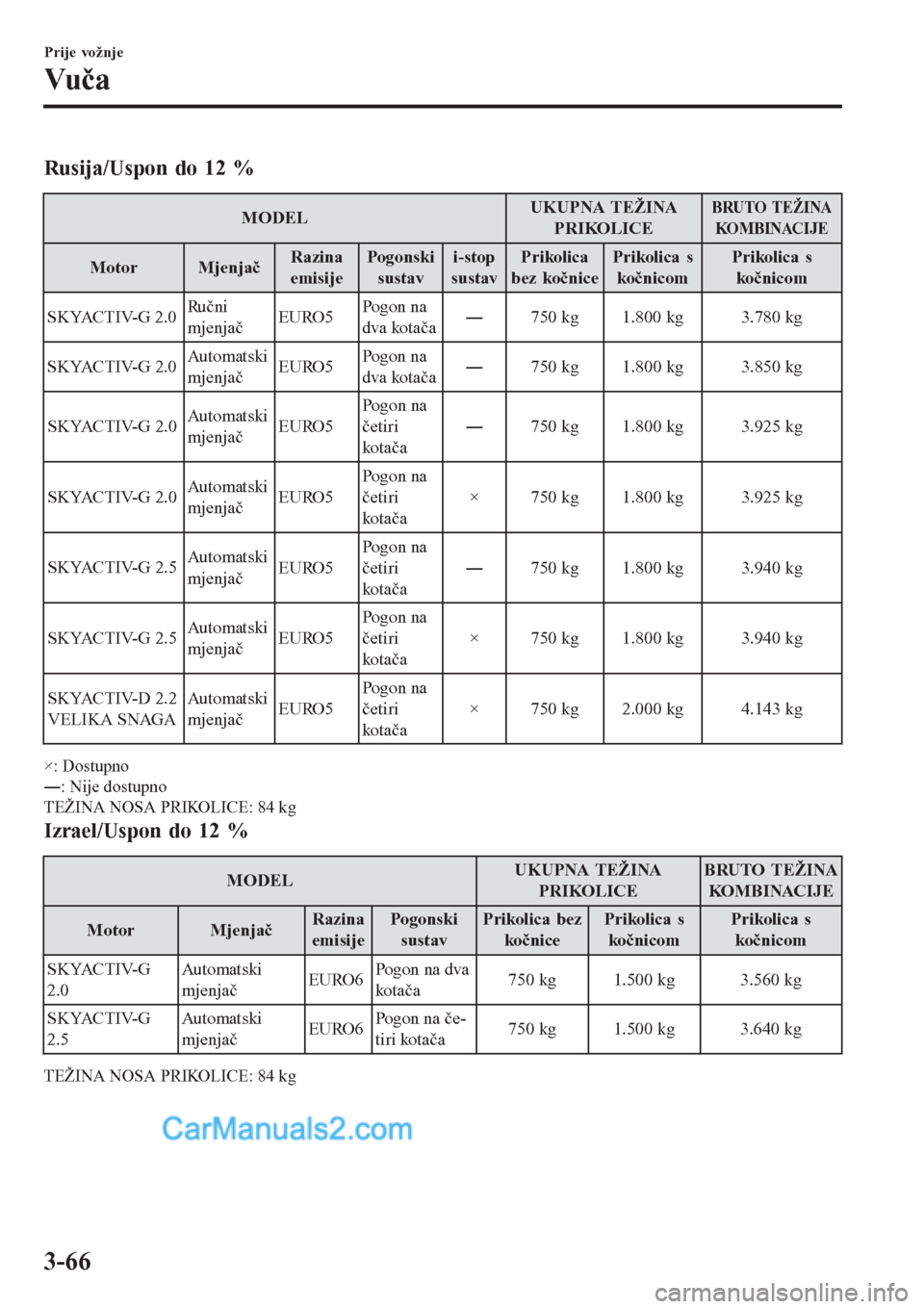

Rusija/Uspon do 12 %
MODELUKUPNA TEŽINA
PRIKOLICEBRUTO TEŽINA
KO M B I NAC I J E
Motor MjenjačRazina
emisijePogonski
sustavi-stop
sustavPrikolica
bez kočnicePrikolica s
kočnicomPrikolica s
kočnicom
SKYACTIV-G 2.0Ru č n i
mjenjačEURO5Pogon na
dva kotačaŠ750 kg 1.800 kg 3.780 kg
SKYACTIV-G 2.0Automatski
mjenjačEURO5Pogon na
dva kotačaŠ750 kg 1.800 kg 3.850 kg
SKYACTIV-G 2.0Automatski
mjenjačEURO5Pogon na
četiri
kotačaŠ750 kg 1.800 kg 3.925 kg
SKYACTIV-G 2.0Automatski
mjenjačEURO5Pogon na
četiri
kotača× 750 kg 1.800 kg 3.925 kg
SKYACTIV-G 2.5Automatski
mjenjačEURO5Pogon na
četiri
kotačaŠ750 kg 1.800 kg 3.940 kg
SKYACTIV-G 2.5Automatski
mjenjačEURO5Pogon na
četiri
kotača× 750 kg 1.800 kg 3.940 kg
SKYACTIV-D 2.2
VELIKA SNAGAAutomatski
mjenjačEURO5Pogon na
četiri
kotača× 750 kg 2.000 kg 4.143 kg
×: Dostupno
Š: Nije dostupno
TEŽINA NOSA PRIKOLICE: 84 kg
Izrael/Uspon do 12 %
MODELUKUPNA TEŽINA
PRIKOLICEBRUTO TEŽINA
KOMBINACIJE
Motor MjenjačRazina
emisijePogonski
sustavPrikolica bez
kočnicePrikolica s
kočnicomPrikolica s
kočnicom
SKYACTIV-G
2.0Automatski
mjenjačEURO6Pogon na dva
kota ča750 kg 1.500 kg 3.560 kg
SKYACTIV-G
2.5Automatski
mjenjačEURO6Pogon na če-
tiri kotača750 kg 1.500 kg 3.640 kg
TEŽINA NOSA PRIKOLICE: 84 kg
Prije vožnje
Vu č a
3-66
