2017 MAZDA MODEL CX-5 Upute za uporabu (in Crotian)

ISOFIX sustavi za vezivanje djece s učvršćenjem na hvatištu
Kod ugradnje sustava za vezanje djece na stražnje sjedalo, pogledajte upute proizvođača su-
stava za vezanje djece i odjeljak Korištenje ISOFIX hvatišta na stranici 2-41.
Skupina maseRazred
veličineUčvršćenjePoložaji sjedala
Položaji ISOFIX-a
u vozilu
Stražnje sjedalo
(središnje)Sjedalo suvozača
(vanjsko)
Stražnje sjedalo
(vanjsko)
NosilicaFISO/L1 X X X
GISO/L2 X X X
(1) X X X
SKUPINA 0
do 10 kgEISO/R1 IL X X
(1) X X X
SKUPINA 0
Do 13 kgEISO/R1 IL X X
DISO/R2 IL X X
CISO/R3 IL X X
(1) X X X
SKUPINA 1
9 kg Š 18 kgDISO/R2 IL X X
CISO/R3 IL X X
BISO/F2 IUF X X
B1 ISO/F2X IUF X X
AISO/F3 IUF X X
(1) X X X
SKUPINA 2
15 kg Š 25 kg(1) IL X X
SKUPINA 3
22 kg Š 36 kg(1) IL X X
(1) Za CRS koji nemaju identifikacijsku oznaku ISO/XX razred veličine (A do G) za odgovarajuću skupinu težine,
proizvođač mora naznačiti ISOFIX sustav za vezanje djece specifičan za vozilo koji se preporučuje za svaki položaj.
Ključna slova u gornjoj tablici:
IUF = prikladno za ISOFIX naprijed okrenute sustave za vezanje djece univerzalne kategorije, odobrene za
korištenje u ovoj skupini težine.
IL = prikladno za određene ISOFIX sustave za vezanje djece (CRS).
Ovi sustavi ISOFIX CRS su oni za “određeno vozilo”, “ograničene” ili “poluuniverzalne” kategorije.
Može se montirati originalni Mazda sustav za vezanje djece. Informacije o sustavima za vezivanje djece koji se
mogu montirati potražite u katalogu dodatne opreme.
(Osim Europe)
Kada je riječ o sustavima za vezivanje djece koji se mogu postaviti u vašoj Mazdi, zatražite savjet stručnog servisera,
preporučujemo ovlaštenog Mazdina servisera.
X = ISOFIX položaj nije prikladan za ISOFIX sustave za vezivanje djece u ovoj skupini mase i/ili razredu veličine.
Osnovna sigurnosna oprema
vezivanje djece
2-37

Sustavi za vezivanje djece i-Size
Vozila s oznakom označenom na prednjoj površini stražnjeg naslona sjedala su
certificirani za i-Size sustave za vezanje djece.
Kod ugradnje sustava za vezanje djece na stražnje sjedalo, pogledajte upute proizvođača
sustava za vezanje djece i odjeljak Korištenje ISOFIX hvatišta na stranici 2-41.
Lokacija oznake
Sustav za vezivanje djece i-Size može se ugraditi na određeno sjedalo na sljedeći način:
Sjedalo za suvozačaStražnje sjedalo
(vanjsko)Stražnje sjedalo
(središnje)
Sustavi za vezivanje djece
i-SizeXi-UX
Ključna slova u gornjoj tablici:
i-U = prikladno za i-Size „univerzalne“ unaprijed i unatrag okrenute sustave za vezanje djece.
X = položaj sjedenja nije prikladan za „univerzalne” sustave za vezivanje djece i-Size.
NAPOMENA
•Sustav za vezivanje djece i-Size odnosi se na sustav za vezivanje djece koji ima certifikat
i-Size kategorije za Uredbu UNECE 129.
•Vozila s oznakom naznačenom na prednjoj površini stražnjeg naslona sjedala nisu
certificirana za i-Size sustave za vezanje djece.
Osnovna sigurnosna oprema
vezivanje djece
2-38

Sustavi za vezivanje djece sa sigurnosnim pojasom
Skupina
sustavaDobna
skupinaTežinska
skupinaVr s t a
sustava za
vezivanje
djeceSjedalo za suvozača
Stražnje
sjedalo
(bočno)Stražnje
sjedalo
(središnje) Bez su-
stava
klasifici
ranja
suvoza-
čaSa sustavom
klasificiranja suvozača
(Zračni
jastuk
aktiviran)(Zračni
jastuk
deaktiviran)
SKUPINA
0Približno do
9 mjeseci
starostiDo 10 kgSjedalo za
bebuXX X U
L
*1*3
SKUPINA
0Približno do
2 godine sta-
rostiDo 13 kgSjedalo za
bebuXX X U
L*1*3
SKUPINA
1Približno od
8 mjeseci do
4 godine sta-
rosti9 kg Š
18 kgSjedalo za
dijeteL*2L*2L*2UX
SKUPINA
2Približno od
3 do 7 godi-
na starosti15 kg Š
25 kgSjedalo za
starije dijeteL
*2L*2L*2U
L*1*3
SKUPINA
3Približno od
6 do 12 godi-
na starosti22 kg Š
36 kgSjedalo za
starije dijeteL*2L*2L*2U
L*1*3
Ključna slova u gornjoj tablici:
U = Prikladno za "univerzalnu" kategoriju sustava za vezanje odobrenih za korištenje u ovoj skupini mase.
L = Može se postaviti originalni Mazdin sustav za vezanje djece. Informacije o sustavima za vezivanje djece koji se
mogu montirati potražite u katalogu dodatne opreme.
X = Položaj sjedala nije prikladan za djecu u ovoj skupini mase.
*1 Kad se na stražnjem središnjem sjedalu postavi sustav za vezivanje djeteta, na stražnjem lijevom vanjskom
sjedalu ne smije sjediti putnik.
*2 Kad postavljate sustav za vezivanje djeteta na prednje sjedalo suvozača, podesite položaj sjedala u krajnji
stražnji položaj. Podesite sjedište u najviši položaj tako da sigurnosni pojas može sigurno pričvrstiti sustav za
vezanje djeteta.
Pogledajte odjeljak Rukovanje sjedalom na stranici 2-5.
*3 Sustavi za vezivanje djece opremljeni s potpornom nožicom ne mogu se postaviti na stražnje središnje sjedalo.
(Ostale zemlje)
Poštujte pravne propise o upotrebi sustava za vezivanje djece u vašoj zemlji.
Osnovna sigurnosna oprema
vezivanje djece
2-39

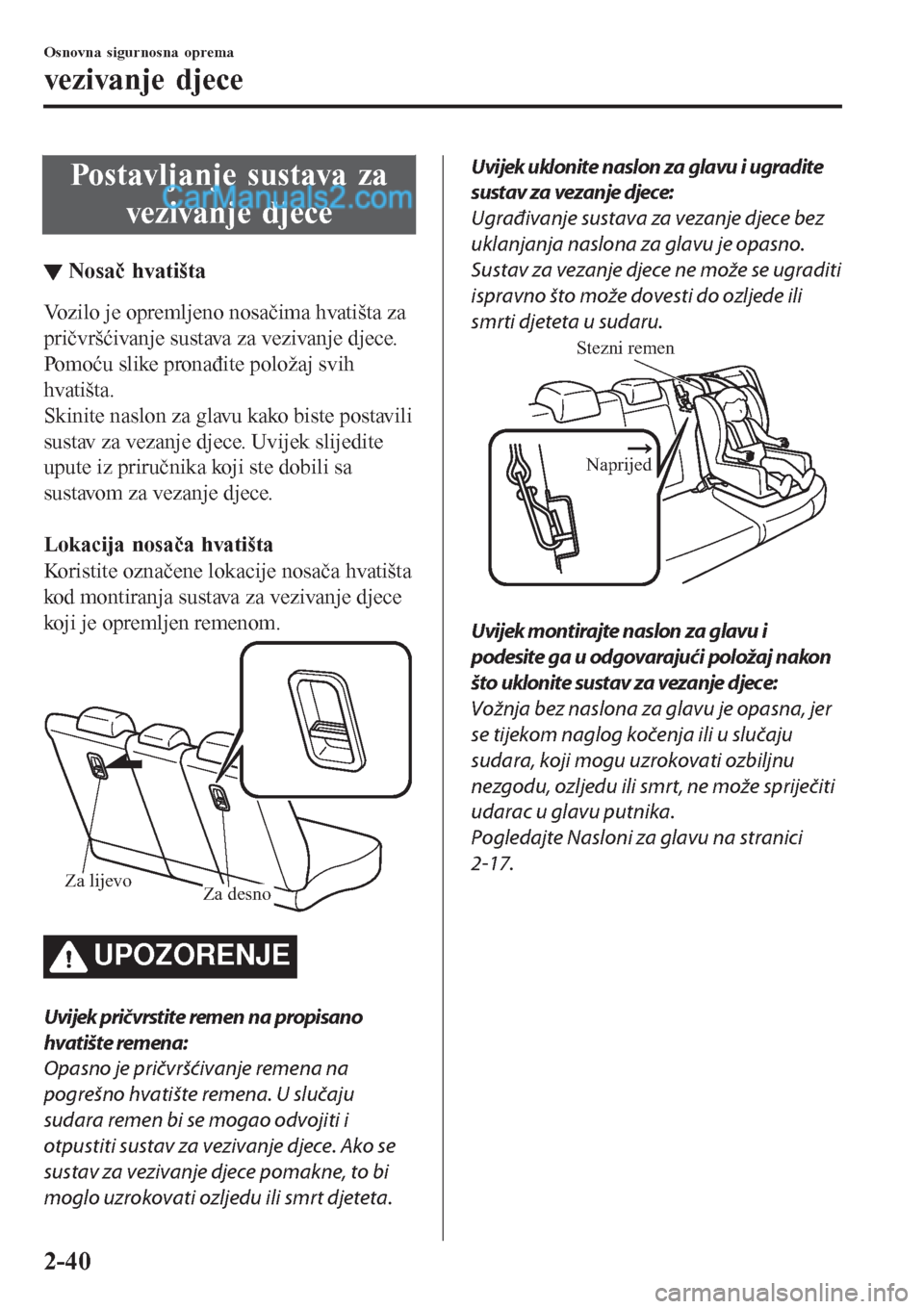

Postavljanje sustava za
vezivanje djece
▼Nosa▼ hvati

▼Upotreba sigurnosnog pojasa
Kod montiranja sustava za vezivanje djece
pratite upute za postavljanje dobivene s
proizvodom.
Osim toga, uklonite naslon za glavu.
Međutim kada postavljate sjedalicu
booster, uvijek postavite naslon za glavu na
sjedalo gdje je postavljena sjedalica
booster.
▼Korištenje hvatištima ISOFIX
UPOZORENJE
Za korištenje sustava za vezivanje djece
slijedite upute proizvođača:
Neučvršćeni sustav za vezivanje djece je
opasan. U slučaju naglog zaustavljanja ili
sudara mogao bi se pomaknuti i
uzrokovati ozbiljne ozljede ili smrt djeteta
ili ostalih putnika. Pobrinite se da svaki
sustav za vezivanje djece bude propisno
pričvršćen na svom mjestu, sukladno
uputama proizvođača sustava za vezivanje
djece.
Pobrinite se da sustav za vezivanje djece
bude propisno učvršćen:
Sustav za vezivanje djece koji nije učvršćen
je opasan. U slučaju naglog zaustavljanja
ili sudara sustav može nekog pogoditi i
uzrokovati ozbiljnu ozljedu. Kad se ne
koristi, uklonite ga iz vozila, stavite u
prtljažnik ili se barem pobrinite da je
sigurno pričvršćen na ISOFIX hvatišta.
Pobrinite se da se u blizini ISOFIX sustava
za vezivanje djece s učvršćenjem na
hvatištima ne nalaze sigurnosni pojasevi ili
strani predmeti:
Opasno je ne pridržavati se uputa
proizvođača sustava za vezivanje djece
tijekom montiranja sustava za vezivanje
djece. Ako sigurnosni pojasevi ili strani
predmeti spriječe sigurno pričvršćivanje
sustava za vezivanje djece na ISOFIX
hvatišta i on se ispravno ne montira, sustav
za vezivanje djece mogao bi se pomaknuti
u slučaju naglog zaustavljanja ili sudara,
što bi moglo uzrokovati ozbiljnu ozljedu ili
smrt djeteta ili ostalih putnika. Kod
montaže sustava za vezivanje djece
pobrinite se da se u blizini ISOFIX hvatišta
ne nalaze sigurnosni pojasevi ili strani
predmeti. Uvijek slijedite upute
proizvođača sustava za vezivanje djece.
1. Najprije prilagodite prednje sjedalo
kako biste ostavili prostora između
sustava za vezivanje djece i prednjeg
sjedala (stranica 2-5).
2. Ako je stražnje sjedalo nagnuto, vratite
ga u uspravan položaj.
3. Pobrinite se da naslon sjedala bude
čvrsto zabravljen tako da ga gurnete
unatrag dok ne bude potpuno fiksiran.
Osnovna sigurnosna oprema
vezivanje djece
2-41

4. Lagano proširite šavove na stražnjoj
strani dna sjedala kako biste provjerili
smještaj hvatišta ISOFIX.

Vrsta A Vrsta B
NAPOMENA
Oznake iznad ISOFIX sidrišta
prikazuju lokacije ISOFIX sidrišta za
pričvršćivanje sustava za vezivanje
djece.
5. Skinite naslon za glavu. Međutim kada
postavljate sjedalicu booster, uvijek
postavite naslon za glavu na sjedalo
gdje je postavljena sjedalica booster.
Pogledajte Nasloni za glavu na stranici
2-17.
6. Učvrstite sustav za vezivanje djece
pomoću ISOFIX hvatišta slijedeći
upute proizvođača sustava za vezivanje
djece.
7. Ako ste uz vaš sustav za vezivanje
djece dobili i remen, to vjerojatno
znači da je za sigurnost djeteta vrlo
važno pravilno učvrstiti remen.
Pažljivo slijedite upute proizvođača
sustava za vezivanje djece pri
postavljanju remenja (stranica 2-40).
UPOZORENJE
Uvijek pričvrstite remen na propisano
hvatište remena:
Opasno je pričvršćivanje remena na
pogrešno hvatište remena. U slučaju
sudara remen bi se mogao odvojiti i
otpustiti sustav za vezivanje djece. Ako se
sustav za vezivanje djece pomakne, to bi
moglo uzrokovati ozljedu ili smrt djeteta.
Uvijek uklonite naslon za glavu i postavite
sustav za vezivanje djece (osim kada
postavljate booster sjedalicu):
Ugrađivanje sustava za vezanje djece bez
uklanjanja naslona za glavu je opasno.
Sustav za vezanje djece ne može se ugraditi
ispravno što može dovesti do ozljede ili
smrti djeteta u sudaru.
Stezni remen
Naprijed
Uvijek montirajte naslon za glavu i
podesite ga u odgovarajući položaj nakon
što uklonite sustav za vezanje djece:
Vožnja bez naslona za glavu je opasna, jer
se tijekom naglog kočenja ili u slučaju
sudara, koji mogu uzrokovati ozbiljnu
nezgodu, ozljedu ili smrt, ne može spriječiti
udarac u glavu putnika.
Pogledajte Nasloni za glavu na stranici 2-17.
Osnovna sigurnosna oprema
vezivanje djece
2-42

Mjere opreza za sustav zračnih jastuka (SRS)
Prednji i bočni dodatni sigurnosni sustavi (SRS) obuhvaćaju različite vrste zračnih jastuka.
Provjerite različite vrste zračnih jastuka kojima je vozilo opremljeno tako da
pronađete pokazivače lokacije „SRS AIRBAG” (zračni jastuk SRS). Ovi pokazivači su
vidljivi u području u kojem su montirani zračni jastuci.
Zračni jastuci su montirani na sljedećim lokacijama:
•Središte upravljača (vozačev zračni jastuk)
•Ploča s instrumentima ispred suvozača (zračni jastuk suvozača)
•Vanjske strane prednjih naslona sjedala (bočni zračni jastuci)
•Stupovi prednjeg i stražnjeg prozora te rub krova duž obje strane (viseći zračni jastuci)

Vozila za Rusiju imaju senzor koji otkriva predstojeću nesreću prevrtanjem.

Sustavi zračnih jastuka dizajnirani su za osiguravanje dodatne zaštite u određenim
situacijama, stoga su sigurnosni pojasevi uvijek važni na sljedeće načine:

Bez uporabe sigurnosnih pojaseva zračni jastuci ne mogu u slučaju nezgode pružiti
odgovarajuću zaštitu. Uporaba sigurnosnog pojasa neophodna je za:
•Zadržavanje putnika da ne bude odbačen u zračni jastuk koji se napuhuje.
•Smanjivanje mogućnosti ozljeda tijekom nezgoda kod kojih nije predviđeno aktiviranje
zračnog jastuka, kao što su stražnji udarci.
•Smanjivanje mogućnosti ozljeda u frontalnim gotovo frontalnim ili bočnim sudarima ili
prevrtanjima koji nisu dovoljno ozbiljni za aktiviranje zračnih jastuka.
•Smanjivanje mogućnosti izbacivanja iz vozila.
•Smanjivanje mogućnosti ozljeda donjeg dijela tijela i nogu tijekom nezgode jer zračni
jastuci ne pružaju zaštitu za ove dijelove tijela.
•Držanje vozača u položaju koji omogućuje bolju kontrolu nad vozilom.
Osnovna sigurnosna oprema
SRS zračni jastuci
2-43

Ako je vozilo opremljeno i sustavom klasificiranja suvozača, pojedinosti potražite u
odjeljku Sustav klasificiranja suvozača (stranica 2-60).
Ako je vaše vozilo opremljeno sustavom klasificiranja suvozača, signalno svijetlo OFF za
deaktivaciju zračnog jastuka suvozača svijetli određeno vrijeme nakon što se pokretanje
prebaci u položaj ON.


Dijete koje je premaleno da bi se koristilo sigurnosnim pojasom potrebno je pravilno
osigurati koristeći se sustavom za vezivanje djece (stranica 2-26).

Pažljivo razmotrite koji je sustav za vezivanje djece potreban vašem djetetu i slijedite upute
za montiranje u ovom korisničkom priručniku, kao i upute proizvođača sustava za vezivanje
djece.
UPOZORENJE
Sigurnosni pojasevi moraju se koristiti u vozilima koja su opremljena zračnim jastucima:
Opasno je ovisiti samo o zračnim jastucima za zaštitu tijekom nezgode. Zračni jastuci možda
neće spriječiti ozbiljnu ozljedu. Za očekivati je da će se odgovarajući zračni jastuci aktivirati
samo u prvoj nezgodi, primjerice frontalnom, gotovo frontalnom ili bočnom sudaru ili
prevrtanju koji je barem umjerene jačine. Putnici u vozilu uvijek moraju nositi sigurnosne
pojaseve.

Djeca se ne smiju voziti na sjedalu suvozača:
Opasno je posjesti na prednje sjedalo dijete starosti do 12 godina. Zračni jastuk koji se aktivira
može udariti dijete i ozbiljno ga ili smrtno ozlijediti. Dijete koje spava vjerojatno će se nasloniti
na vrata, pa ga u slučaju sudara umjerene jačine na suvozačevoj strani vozila može pogoditi
bočni zračni jastuk. Dijete starosti do 12 godina uvijek učvrstite na stražnjem sjedalu pomoću
sustava za vezanje djece koji odgovara njegovoj starosti i veličini.
Osnovna sigurnosna oprema
SRS zračni jastuci
2-44
