2017 MAZDA MODEL CX-5 Upute za uporabu (in Crotian)

▼Signalno upozorenje / svjetla upozorenja
Ova svjetla se uključuju ili trepere kako bi obavijestila korisnika o statusu rada sustava ili
kvaru sustava.
Signal Upozorenje Stranica
Svjetlo upozorenja sustava kočenja*17-44
Svjetlo upozorenja za ABS*1
Upozorenje
elektroničkog
sustava za
raspodjelu sile
koče n ja
7-44
upozorenje za
ABS
7-47
Signalno upozorenje / svjetlo upozorenja sustava za punjenje akumulatora*17-44
Svjetlo upozorenja za motorno ulje*17-44
(crveno)
*Signalno upozorenje / svjetlo upozorenja za visoku temperaturu
rashladnog sredstva motora*17-44
*Pokazatelj kvara / signalno svjetlo kvara servo upravljača*17-44
*Glavno signalno upozorenje / svjetlo upozorenja*17-47
Pokazatelj upozorenja / svjetlo upozorenja električne parkirne kočnice
(EPB)*17-47
(crveno)
*Svjetlo upozorenja zahtjeva za rad papučice kočnice*1
Treperi
4-87
Alarm i
treperenje
7-47
Svjetlo provjere motora*17-47
*Signalno upozorenje / svjetlo upozorenja za automatski mjenjač*17-47
*Signalno upozorenje / svjetlo upozorenja za 4WD*17-47
Svjetlo upozorenja zračnog jastuka/sustava zatezača sigurnosnog pojasa*17-47
Tijekom vožnje
Ploča s instrumentima i prikaz
*Neki modeli.4-45

Signal Upozorenje Stranica
*Svjetlo upozorenja sustava za nadzor tlaka u gumama*1
Tr e p e r i
7-47
Uključuje se
7-55
(narančasto/
bijelo)*Signalno upozorenje za KLJUČNarančasto
7-47
Bijelo
7-55
(crveno)
*Svjetlo upozorenja za KLJUČ*1
Uključuje se
7-47
Tr e p e r i
7-55
(narančasto)
*Svjetlo upozorenja i-stopa*17-47
(narančasto)*Signalno upozorenje za i-ELOOP7-47
(narančasto)
*Signalno upozorenje / svjetlo upozorenja za upravljački sustav dugih
svjetala (HBC)*17-47
*Signalno upozorenje / svjetlo upozorenja za prilagodljiva prednja LED
svjetla (ALH)*17-47
*Signalno upozorenje za sustav nadzora mrtvoga kuta (BSM)7-47
(narančasto)
*Signalno upozorenje za privlačenje vozačeve pažnje (DAA)7-47
(narančasto)
*Signalno upozorenje za Mazda radarski tempomat (MRCC)7-47
*Pokazatelj upozorenja za Mazda radarski tempomat s funkcijom Stop &
Go (MRCC s funkcijom Stop & Go)7-47
(narančasto)
*Signalno upozorenje za sustav pomoći za održavanje u traci (LAS) i sustav
upozorenja za napuštanje trake (LDWS)7-47
Svjetlo upozorenja za prednja svjetla LED*17-47
(narančasto)
*Signalno upozorenje / svjetlo upozorenja za inteligentno kočenje u vožnji /
inteligentno kočenje u gradskoj vožnji (SBS/SCBS)*17-55
Signalno upozorenje / svjetlo upozorenja za nisku razinu goriva 7-55
*Svjetlo upozorenja za brzinu od 120 km/h*17-55
Tijekom vožnje
Ploča s instrumentima i prikaz
4-46*Neki modeli.

Signal Upozorenje Stranica
Svjetlo upozorenja za sigurnosni pojas (prednje sjedalo) 7-55
(crveno)*Svjetlo upozorenja za sigurnosni pojas (stražnje sjedalo)7-55
*Signalno upozorenje / svjetlo upozorenja niske razine tekućine za pranje
stakala7-55
*Pokazatelj upozorenja za pritvorena vrata7-55
*Signalno upozorenje za pritvorena stražnja vrata7-55
*Svjetlo upozorenja za pritvorena vrata7-55
*1 Svjetlo se uključuje kad je uključeno paljenje za provjeru rada, a isključuje se nekoliko sekundi kasnije ili kad
se motor pokrene. Ako se svjetlo ne uključi ili ostane uključeno, neka vozilo pregleda stručni serviser,
preporučujemo ovlaštenog Mazdina servisera.
Tijekom vožnje
Ploča s instrumentima i prikaz
*Neki modeli.4-47

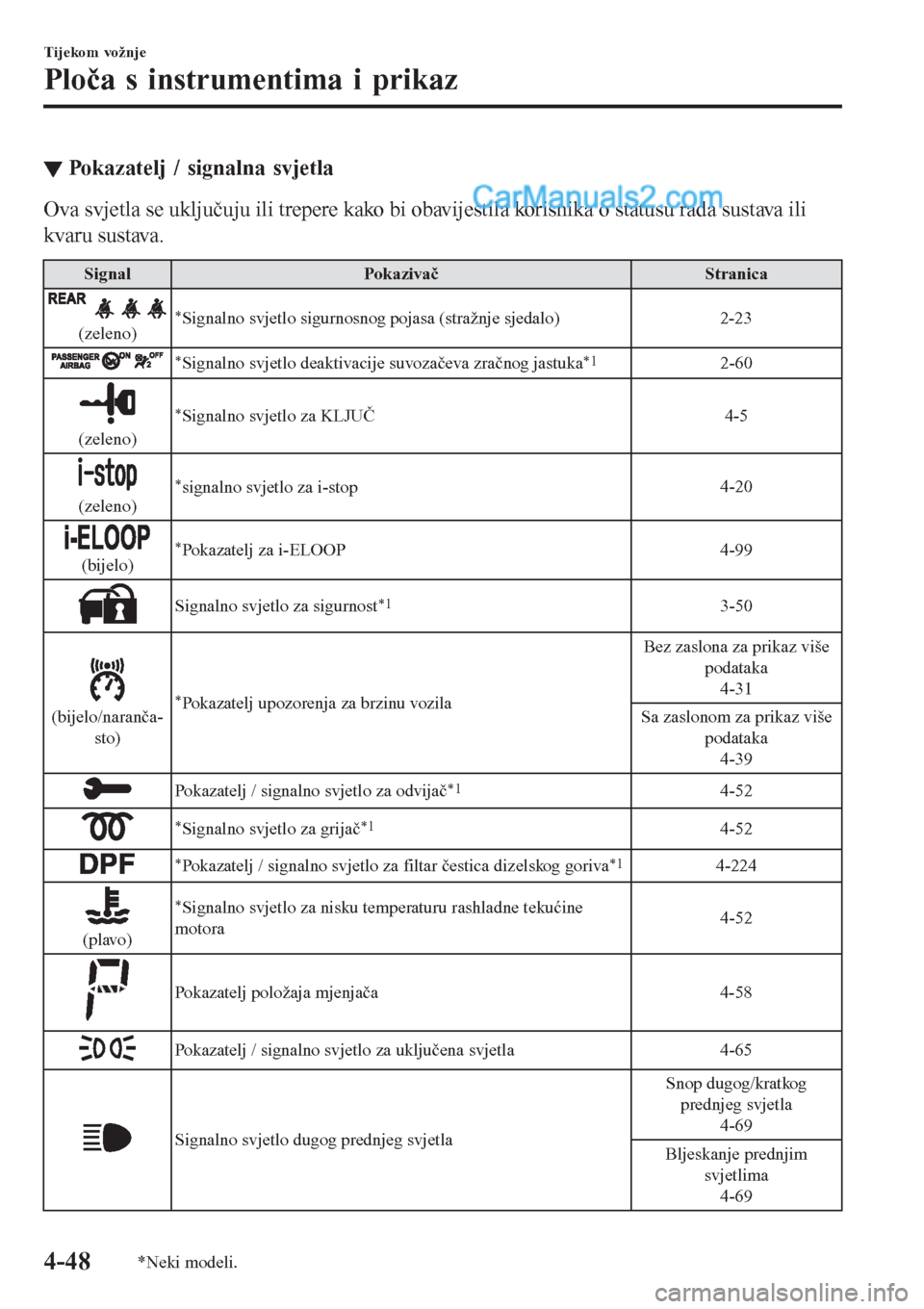

▼Pokazatelj / signalna svjetla
Ova svjetla se uključuju ili trepere kako bi obavijestila korisnika o statusu rada sustava ili
kvaru sustava.
Signal Pokazivač Stranica
(zeleno)*Signalno svjetlo sigurnosnog pojasa (stražnje sjedalo) 2-23
*Signalno svjetlo deaktivacije suvozačeva zračnog jastuka*12-60
(zeleno)
*Signalno svjetlo za KLJUČ4-5
(zeleno)
*signalno svjetlo za i-stop4-20
(bijelo)*Pokazatelj za i-ELOOP4-99
Signalno svjetlo za sigurnost*13-50
(bijelo/naranča-
sto)*Pokazatelj upozorenja za brzinu vozilaBez zaslona za prikaz više
podataka
4-31
Sa zaslonom za prikaz više
podataka
4-39
Pokazatelj / signalno svjetlo za odvijač*14-52
*Signalno svjetlo za grijač*14-52
*Pokazatelj / signalno svjetlo za filtar čestica dizelskog goriva*14-224
(plavo)
*Signalno svjetlo za nisku temperaturu rashladne tekućine
motora4-52
Pokazatelj položaja mjenjača 4-58
Pokazatelj / signalno svjetlo za uključena svjetla 4-65
Signalno svjetlo dugog prednjeg svjetlaSnop dugog/kratkog
prednjeg svjetla
4-69
Bljeskanje prednjim
svjetlima
4-69
Tijekom vožnje
Ploča s instrumentima i prikaz
4-48*Neki modeli.

Signal Pokazivač Stranica
*Signalno svjetlo prednjeg svjetla za maglu4-71
*Signalno svjetlo stražnjeg svjetla za maglu4-72
Svjetlosni pokazivači smjera/upozorenja na opasnostSignali za skretanje i
promjenu trake
4-73
Trepereće svjetlo upozorenja
na opasnost
4-82
Pokazatelj / signalno svjetlo električne parkirne kočnice
(EPB)*1*27-47
(zeleno)
*Signalno svjetlo zahtjeva za aktiviranje papučice kočnice4-84
Signalno svjetlo aktivnog sustava AUTOHOLD*14-89
*Signalno svjetlo sustava Mazda radarski tempomat s funkcijom
Stop & Go (MRCC s funkcijom Stop & Go)4-165
Signalno svjetlo TCS/DSC*1
Sustav za kontrolu
proklizavanja (TCS)
4-95
Upravljanje dinamičkom
stabilnosti (DSC)
4-97
Uključuje se
7-47
Signalno svjetlo isključenog TCS*14-96
*Pokazatelj za odabir načina rada4-106
(zeleno)
*Signalno svjetlo za upravljački sustav dugih svjetala (HBC)4-115
*Signalno svjetlo za prilagodljiva prednja LED svjetla (ALH)4-118
*Signalno svjetlo koje označava da je sustav nadzora mrtvog
kuta (BSM) ISKLJUČEN*1
Osim kvara
4-124
Kv a r
7-47
(bijelo)
*Glavni pokazatelj za Mazda radarski tempomat (MRCC)4-145
*Glavni pokazatelj za Mazda radarski tempomat s funkcijom
Stop & Go (MRCC s funkcijom Stop & Go)4-158
*Pokazatelj za postavljeni Mazda radarski tempomat (MRCC)4-145
Tijekom vožnje
Ploča s instrumentima i prikaz
*Neki modeli.4-49

Signal Pokazivač Stranica
(zeleno)
*Pokazatelj za postavljeni Mazda radarski tempomat s
funkcijom Stop & Go (MRCC s funkcijom Stop & Go)4-158
(bijelo/zeleno)
*Pokazatelj za sustav pomoći za održavanje u traci (LAS) i su-
stav upozorenja za napuštanje trake (LDWS)4-172
*Signalno svjetlo OFF*1 sustava pomoći za održavanje u traci
(LAS) i sustava upozorenja za napuštanje trake (LDWS)4-176
*Pokazatelj za podršku za inteligentno gradsko kočenje (SCBS)Napredno inteligentno
kočenje u gradskoj vožnji
(Napredni SCBS)
4-190
Podrška za inteligentno
gradsko kočenje [naprijed]
(SCBS F)
4-194
Inteligentno kočenje u
gradskoj vožnji [unatrag]
(SCBS R)
4-199
(crveno)
*Signalno svjetlo za inteligentno kočenje u gradskoj vožnji
(SCBS)Napredno inteligentno
kočenje u gradskoj vožnji
(Napredni SCBS)
4-190
Podrška za inteligentno
gradsko kočenje [naprijed]
(SCBS F)
4-194
Inteligentno kočenje u
gradskoj vožnji [unatrag]
(SCBS R)
4-199
*Signalno svjetlo za isključenu podršku za inteligentno kočenje/
podršku za inteligentno gradsko kočenje (SBS/SCBS)*1
Napredno inteligentno
kočenje u gradskoj vožnji
(Napredni SCBS)
4-190
Podrška za inteligentno
gradsko kočenje [naprijed]
(SCBS F)
4-194
Inteligentno kočenje u
gradskoj vožnji [unatrag]
(SCBS R)
4-199
Tijekom vožnje
Ploča s instrumentima i prikaz
4-50*Neki modeli.

Signal Pokazivač Stranica
Sustav podrške za
inteligentno kočenje (SBS)
4-202
(bijelo)
*Glavni pokazatelj za podesivi limitator brzine (ASL)4-183
(zeleno)
*Pokazatelj za postavljeni podesivi limitator brzine (ASL)4-183
(bijelo)
*Glavni pokazatelj za tempomat4-216
(zeleno)
*Pokazatelj za tempomat postavljen4-216
*1 Svjetlo se uključuje kad je uključeno paljenje za provjeru rada, a isključuje se nekoliko sekundi kasnije ili kad
se motor pokrene. Ako se svjetlo ne uključi ili ostane uključeno, neka vozilo pregleda stručni serviser,
preporučujemo ovlaštenog Mazdina servisera.
*2 Svjetlo svijetli neprekidno ako je aktivirana električna parkirna kočnica (EPB).
Tijekom vožnje
Ploča s instrumentima i prikaz
*Neki modeli.4-51

▼Signalno svjetlo grijača
(SKYACTIV-D 2.2)
Ovo se svjetlo može upaliti kad je paljenje
postavljeno na ON.
Gasi se kad se grijači zagriju. Ako je
paljenje ostavljeno uključeno dulje
vrijeme, a motor ne radi nakon što su se
žarnice ugrijale, žarnice bi se mogle opet
zagrijavati, što će uključiti svjetlo
pokazatelja za grijač.
▼Pokazatelj / signalno svjetlo za
odvijač
Ploča s instrumentima vrste A
Obavite održavanje u skladu s porukom.
Ploča s instrumentima vrste B
Kad je paljenje okrenuto na ON, signalno
svjetlo s oznakom ključa svijetli, a zatim
se isključuje nakon nekoliko sekundi.
Kad svijetli
Simbol ključa za odvijanje uključuje se u
sljedećim uvjetima:
•Kada nastupi unaprijed postavljeno
vrijeme za održavanje.
•Kada je vrijeme za zamjenu motornog
ulja.
Pogledajte Kontrola održavanja na stranici
6-18.
Dok treperi (SKYACTIV-D 2.2)
Sedimentacijski filtar odvaja vodu od
goriva.
Ako se u tom filtru nakupi voda, svjetlo
upozorenja će zasvijetliti. Kada se to
dogodi, u najkraćem mogućem roku
kontaktirajte stručnog servisera,
preporučujemo ovlaštenog Mazdinog
servisera.
▼Signalno svjetlo pokazatelja niske
temperature rashladne tekućine
motora (plavo)
*
Svjetlo neprekidno svijetli kada je
temperatura rashladnog sredstva motora
niska i isključuje se kada je motor topao.

Tijekom vožnje
Ploča s instrumentima i prikaz
4-52*Neki modeli.
