2017 MAZDA MODEL CX-5 Upute za uporabu (in Crotian)

Vozila sastavljena u Ruskoj Federaciji
▼Naljepnica s podacima o kontroli
emisije vozila (Filipini)
▼Oznaka tlaka u gumama
Model s upravljačem na lijevoj strani
Model s upravljačem na desnoj strani
▼Broj motora
SKYACTIV-G 2.0, SKYACTIV-G 2.5

Naprijed
SKYACTIV-D 2.2

Naprijed
Specifikacije
Identifikacijski brojevi
9-3

▼Pločica sukladnosti (Vijeće za
suradnju u arapskom zaljevu)
Godina i mjesec proizvodnje nalaze se na
ovoj pločici.

Specifikacije
Identifikacijski brojevi
9-4

Specifikacije
▼Motor
Benzinski motor
StavkaSpecifikacija
SKYACTIV-G 2.0 SKYACTIV-G 2.5
Vrsta DOHC-16V redni, 4-cilindrični
Provrt x hod klipa 83,5 × 91,2 mm 89,0 × 100 mm
Radni volumen 1.998 ml 2.488 ml
Omjer kompresije 13.0/14.0 13,0
Vijeće za suradnju u Arapskom zaljevu
StavkaSpecifikacija
SKYACTIV-G 2.5
Pogon na dva kotača Pogon na četiri kotača
Maksimalna snaga/brzi-
na vrtnje motora140 kW/6.000 o/min 140 kW/6.000 o/min
Maksimalni okretni
moment/brzina vrtnje
motora251 N m / 3.250 o/min 251 N m / 4.000 o/min
Maksimalna brzina 192 km/h 190 km/h
Dizelski motor
StavkaSpecifikacija
SKYACTIV-D 2.2
Vrsta DOHC-16V redni, 4-cilindrični
Provrt x hod klipa 86,0 × 94,3 mm
Radni volumen 2.191 ml
Omjer kompresije 14,0
Specifikacije
Specifikacije
9-5

▼Električni sustav
StavkaKlasifikacija
SKYACTIV-G 2.0, SKYACTIV-G 2.5 SKYACTIV-D 2.2
AkumulatorQ-85
*1T-11 0*112V-55Ah/20HR*2 ili 12V-65Ah/20HR*2
Broj svjećiceOsim Tajlanda
Mazdina originalna
svjećica*3
PE5R-18-110 ili
PE5S-18-110
Š
Tajland PEHW-18–110
*1 Q-85 ili T-110 osmišljeni su za sustav i-stop (ZA ZAUSTAVLJANJE I POKRETANJE) / sustav i-ELOOP. Za
osiguravanje ispravnog rada sustava i-stop moraju se koristiti samo Q-85 ili T-110 (ZA ZAUSTAVLJANJE I
POKRETANJE)/i-ELOOP sustav. Obratite se stručnom serviseru, preporučujemo ovlaštenog Mazdinog
servisera radi pojedinosti.
*2 Nije za sustav i-stop/i-ELOOP.*3 Svjećice SKYACTIV-G nude optimalnu izvedbu. Obratite se stručnom serviseru, preporučujemo ovlaštenog
Mazdinog servisera radi pojedinosti.
OPREZ
Ne koristite se žičanom četkom za čišćenje svjećica od iridija. Fine obloge na šiljcima od legure
iridija i platine mogu se oštetiti.
Specifikacije
Specifikacije
9-6

▼Kakvoća maziva
Motorno ulje*1Europa Osim Europe
SKYACTIV-G 2.0,
SKYACTIV-G 2.5Preporučena ulja
*2Kvaliteta ulja
Originalno Mazda ulje Supra 0W-20
API SL / SM / SN ili
ILSAC GF-III / GF-IV / GF-V Originalno Mazda ulje Ultra 5W-30
Kvaliteta alternativnog ulja
*3
API SN*4 ili ACEA A5/B50W-20
5W-30
SKYACTIV-D 2.2Preporučena ulja
*2Kvaliteta ulja
Originalno Mazda ulje Supra DPF 0W-30
ACEA C3
0W-30/5W-30 Originalno Mazda ulje Ultra DPF 5W-30
Kvaliteta alternativnog ulja
*3
ACEA C30W-30
5W-30
*1 Pogledajte Preporučeno ulje na stranici 6-25.*2 Mazdina originalna ulja posebno su dizajnirana/testirana za određen motor. Za optimalnu izvedbu
preporučujemo stalno korištenje Mazdinih originalnih ulja.
*3 Ako ne možete pronaći Mazdino originalno ulje, mogu se koristiti i alternativna motorna ulja koja
zadovoljavaju navedene specifikacije.
*4 U Kazahstanu upotrebljavajte API SM/SN.
Ne koristite ulja koja ne zadovoljavaju gore navedene specifikacije ili zahtjeve. Upotreba
neprikladnog ulja može dovesti do oštećenja motora, što nije pokriveno Mazdinim
jamstvom.
Mazivo Klasifikacija
Rashladno sredstvo FL-22 vrsta
Ulje za ručni mjenjačAPI servis GL-4
SAE 75W-80
Tekućina za automatski mjenjač Mazdino originalno ulje ATF-FZ
Ulje u prijenosnom sklopu Mazda dugovječno hipoidno ulje za mjenjače SG1
Ulje u stražnjem diferencijalu Mazda dugovječno hipoidno ulje za mjenjače SG1
Tekućina za kočnice/spojku SAE J1703 ili FMVSS116 DOT-3 ili DOT-4
Specifikacije
Specifikacije
9-7

▼Zapremnine
(Približne količine)
Stavka Obujam spremnika
Motorno uljeSKYACTIV-G
2.0Sa zamjenom uljnog filtra 4,2 l
Bez zamjene uljnog filtra 4,0 l
SKYACTIV-G
2.5Sa zamjenom uljnog filtra 4,5 l
Bez zamjene uljnog filtra 4,3 l
SKYACTIV-D
2.2Sa zamjenom uljnog filtra 5,1 l
Bez zamjene uljnog filtra 4,8 l
Rashladno
sredstvoSKYACTIV-G
2.0Ru č n i
mjenjačModel s upravljačem na lijevoj
strani7,0 l
Model s upravljačem na desnoj
strani6,8 l
Au to m at s k i
mjenjačIzrael 7,3 l
Osim
gore
navede-
nihModel s upravljačem na
lijevoj strani7,2 l
Model s upravljačem na
desnoj strani7,1 l
SKYACTIV-G
2.5Model s upravljačem na lijevoj strani 7,3 l / 7,4 l
Model s upravljačem na desnoj strani 7,2 l
SKYACTIV-D
2.2Ru č n i
mjenjačModel s upravljačem na lijevoj
strani8,5 l
Model s upravljačem na desnoj
strani8,6 l
Au to m at s k i
mjenjačEuropaModel s upravljačem na
lijevoj strani8,6 l
Model s upravljačem na
desnoj strani8,8 l
Osim
gore
navede-
nihModel s upravljačem na
lijevoj strani8,7 l
Model s upravljačem na
desnoj strani8,9 l
Ulje za ručni
mjenjačSKYACTIV-G
2.0Pogon na dva kotača 1,65 l
Pogon na četiri kotača 1,70 l
SKYACTIV-D 2.2 2,40 l
Specifikacije
Specifikacije
9-8

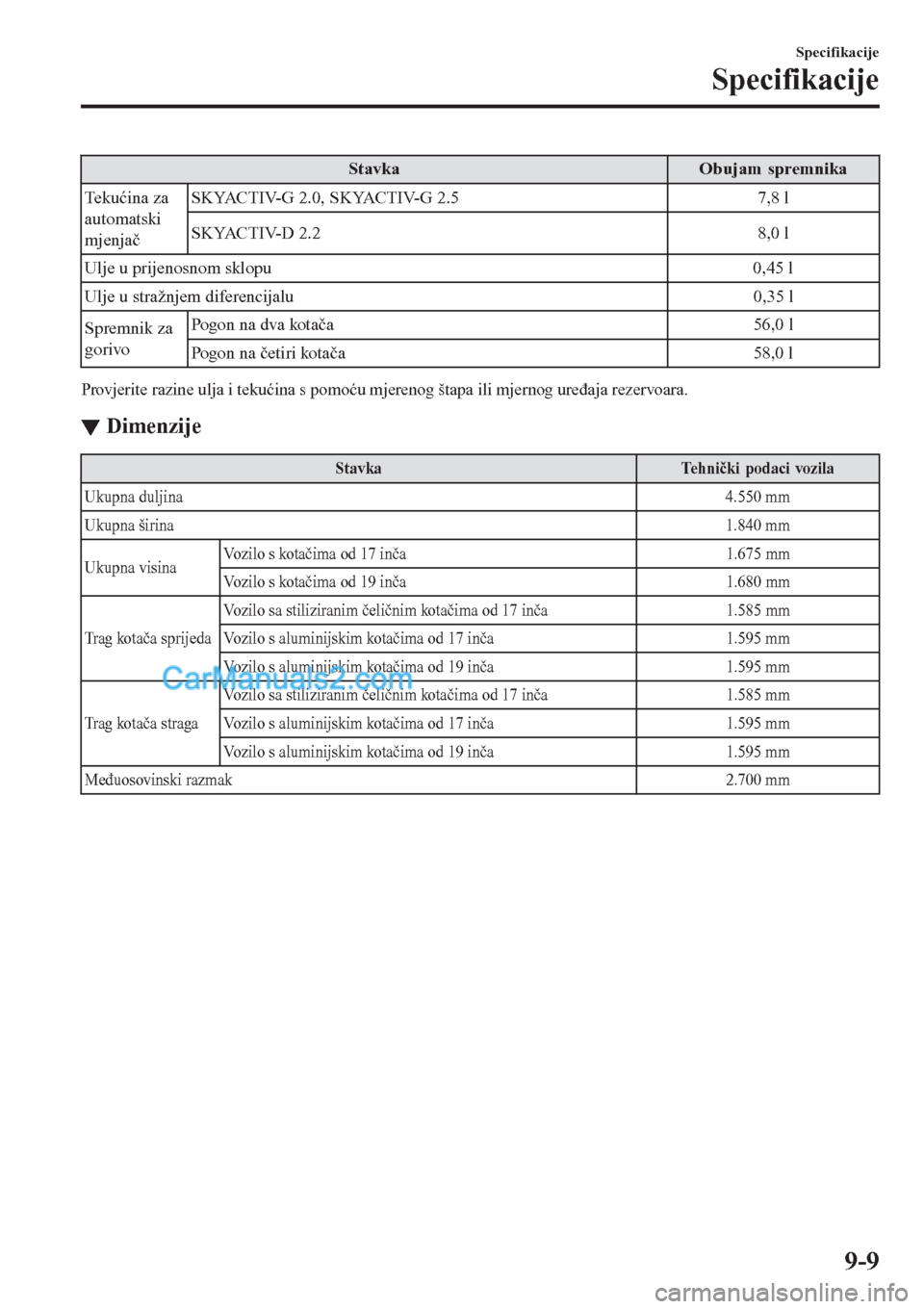

Stavka Obujam spremnika
Tekućina za
automatski
mjenjačSKYACTIV-G 2.0, SKYACTIV-G 2.5 7,8 l
SKYACTIV-D 2.2 8,0 l
Ulje u prijenosnom sklopu 0,45 l
Ulje u stražnjem diferencijalu 0,35 l
Spremnik za
gorivoPogon na dva kotača 56,0 l
Pogon na četiri kotača 58,0 l
Provjerite razine ulja i tekućina s pomoću mjerenog štapa ili mjernog uređaja rezervoara.
▼Dimenzije
Stavka Tehnički podaci vozila
Ukupna duljina4.550 mm
Ukupna širina1.840 mm
Ukupna visinaVozilo s kotačima od 17 inča 1.675 mm
Vozilo s kotačima od 19 inča 1.680 mm
Trag kotača sprijedaVozilo sa stiliziranim čeličnim kotačima od 17 inča 1.585 mm
Vozilo s aluminijskim kotačima od 17 inča 1.595 mm
Vozilo s aluminijskim kotačima od 19 inča 1.595 mm
Trag kotača stragaVozilo sa stiliziranim čeličnim kotačima od 17 inča 1.585 mm
Vozilo s aluminijskim kotačima od 17 inča 1.595 mm
Vozilo s aluminijskim kotačima od 19 inča 1.595 mm
Međuosovinski razmak 2.700 mm
Specifikacije
Specifikacije
9-9

▼Žarulje
Va n j s ko s v j e t l o
ŽaruljaKategorija
Snaga u vatima
UNECE*1(SAE)
Prednja svjetlaDuga svjetla
LED
*2Š (Š)
Kratka svjetla
LED
*2Š (Š)
Dnevna svjetla
*S LED žaruljama
LED*2Š (Š)
Sa žaruljama 21/5 W21/5W (7443)
Pozicijska svjetlaS LED žaruljama
LED
*2Š (Š)
Sa žaruljama 5 W5W (Š)
Svjetla prednjih pokazivača smjera 21 WY21W (7443NA)
Prednja svjetla za maglu
*LED*2Š (Š)
Svjetla bočnih pokazivača smjera
LED
*2Š (Š)
Visoko postavljeno svjetlo kočnice
LED
*2Š (Š)
Svjetla stražnjih pokazivača smjera 21 WY21W (7443NA)
Kočiona svjetla/stražnja svjetlaS LED žaruljama
LED
*2Š (Š)
Sa žaruljama 21/5 W21/5W (7443)
Svjetla za vožnju unatrag
LED
*2Š (Š)
Stražnje svjetlo za maglu
*21 W21W (7440)
Svjetla za registracijsku pločicu 5 W5W (Š)
*1 Akronim UNECE označava gospodarsku komisiju Ujedinjenih naroda za Europu.*2 LED je kratica za Light Emitting Diode (dioda koja emitira svjetlo).
Unutarnje svjetlo
ŽaruljaKategorija
Snaga u vatima
UNECE*1
Svjetlo prtljažnog prostora 8Š
Gornje svjetlo (prednje)/svjetla za čitanje karte 8Š
Stražnja svjetla za čitanje karte 8Š
Svjetla osobnih zrcala
*2Š
*1 Akronim UNECE označava gospodarsku komisiju Ujedinjenih naroda za Europu.
Specifikacije
Specifikacije
9-10*Neki modeli.
