Sustav senzora za parkiranje*
Sustav parkirnog senzora koristi ultrazvučne senzore za detekciju prepreka oko vozila za
vrijeme parkiranja vozila u garaži ili paralelnog parkiranja kad se vozilo kreće brzinom od
oko 10 km/h ili manje. Sustav je opremljen uređajem za pomoć koji signalnim zvukom i
indikatorom za detekciju prepreke obavještava vozača o približnoj udaljenosti od vozila do
okolnih prepreka
*.

Stražnji kutni senzor Prednji kutni senzor
Stražnji senzor
Prednji senzor
UPOZORENJE
Ne oslanjajte se u potpunosti na sustav senzora i obavezno za vrijeme vožnje vizualno
provjerite sigurnost oko vozila.
Sustav može pomoći vozaču vozila prilikom parkiranja pri vožnji unaprijed i unatrag. Domet
detekcije senzora je ograničen, stoga vožnja vozila samo uz oslanjanje na senzore može
dovesti do nezgode. Uvijek za vrijeme vožnje vizualnim putem potvrdite sigurnost oko vozila.
NAPOMENA
•Ne montirajte nikakve pomoćne uređaje u dometu senzora za detekciju. Oni mogu utjecati
na rad sustava.
•Ovisno o vrsti smetnje i uvjetima u okruženju, domet detekcije senzora može se suziti ili
senzori neće moći detektirati prepreke.
•Sustav neće raditi kako treba pod sljedećim okolnostima:
•Blato, led ili snijeg se hvataju na područje senzora (ponovno normalno radi kad se
odstrane).
•Područje senzora je smrznuto (ponovno normalno radi kad se led otopi).
•Senzor je prekriven rukom.
•Senzor je jako udaren.
•Vozilo se dosta nagnulo.
•U krajnje vrućim i hladnim vremenskim uvjetima.
•Vozilo se upravljalo preko neravnina, kosina, šljunka ili travnatih površina.
Tijekom vožnje
Sustav senzora za parkiranje
*Neki modeli.4-237

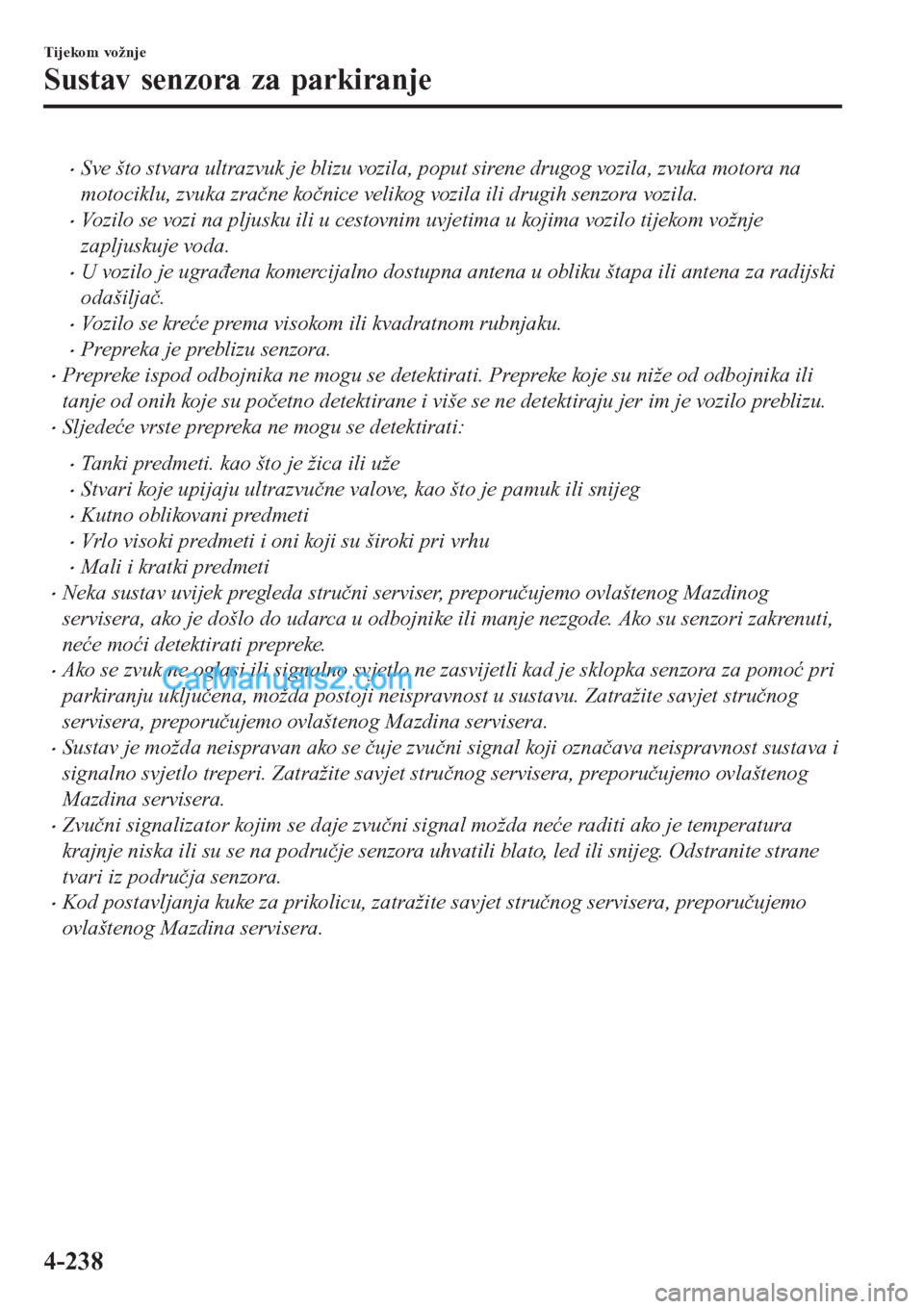

•Sve što stvara ultrazvuk je blizu vozila, poput sirene drugog vozila, zvuka motora na
motociklu, zvuka zračne kočnice velikog vozila ili drugih senzora vozila.
•Vozilo se vozi na pljusku ili u cestovnim uvjetima u kojima vozilo tijekom vožnje
zapljuskuje voda.
•U vozilo je ugrađena komercijalno dostupna antena u obliku štapa ili antena za radijski
odašiljač.
•Vozilo se kreće prema visokom ili kvadratnom rubnjaku.
•Prepreka je preblizu senzora.
•Prepreke ispod odbojnika ne mogu se detektirati. Prepreke koje su niže od odbojnika ili
tanje od onih koje su početno detektirane i više se ne detektiraju jer im je vozilo preblizu.
•Sljedeće vrste prepreka ne mogu se detektirati:
•Tanki predmeti. kao što je žica ili uže
•Stvari koje upijaju ultrazvučne valove, kao što je pamuk ili snijeg
•Kutno oblikovani predmeti
•Vrlo visoki predmeti i oni koji su široki pri vrhu
•Mali i kratki predmeti
•Neka sustav uvijek pregleda stručni serviser, preporučujemo ovlaštenog Mazdinog
servisera, ako je došlo do udarca u odbojnike ili manje nezgode. Ako su senzori zakrenuti,
neće moći detektirati prepreke.
•Ako se zvuk ne oglasi ili signalno svjetlo ne zasvijetli kad je sklopka senzora za pomoć pri
parkiranju uključena, možda postoji neispravnost u sustavu. Zatražite savjet stručnog
servisera, preporučujemo ovlaštenog Mazdina servisera.
•Sustav je možda neispravan ako se čuje zvučni signal koji označava neispravnost sustava i
signalno svjetlo treperi. Zatražite savjet stručnog servisera, preporučujemo ovlaštenog
Mazdina servisera.
•Zvučni signalizator kojim se daje zvučni signal možda neće raditi ako je temperatura
krajnje niska ili su se na područje senzora uhvatili blato, led ili snijeg. Odstranite strane
tvari iz područja senzora.
•Kod postavljanja kuke za prikolicu, zatražite savjet stručnog servisera, preporučujemo
ovlaštenog Mazdina servisera.
Tijekom vožnje
Sustav senzora za parkiranje
4-238

▼Domet detekcije senzora
Senzori detektiraju prepreku unutar sljedećeg opsega.

Raspon detekcije prednjeg senzora
Raspon detekcije prednjeg kutnog senzoraRaspon detekcije stražnjeg senzora Raspon detekcije stražnjega kutnog senzoraB
A
D
CA: Približno 55 cm
B: Približno 55 cm
C: Približno 100 cm
D: Približno 150 cm
▼▼Rad sustava senzora za pomoć pri parkiranju
Kad se pritisne prekidač senzora za parkiranje dok je pokretanje u položaju ON, oglasit će se
zvuk alarma i uključit će se signalno svjetlo.
Kad se pokretanje prebaci u položaj ON dok je parkirni senzor aktiviran, uključit će se
signalno svjetlo.
Ponovno pritisnite prekidač kako biste ga isključili.
Signalno svjetlo
Uvjeti rada
Sustav parkirnih senzora može se upotrebljavati kad su zadovoljeni svi sljedeći uvjeti:
•Ako je pokretanje u položaju ON (uključeno).
•Prekidač parkirnog senzora je uključen.
Tijekom vožnje
Sustav senzora za parkiranje
4-239

NAPOMENA
•(Vozilo s automatskim mjenjačem)
Pokazatelj detekcije i zvučni alarm prednjih senzora / prednjih kutnih senzora ne rade kad
je ručica za odabir brzine u položaju P.
•Pokazatelj detekcije i zvuk alarma neće se aktivirati ako je aktivirana parkirna kočnica.
▼Indikator za detekciju prepreke
Naznačen je položaj senzora koji je detektirao prepreku. Mjerač svijetli na različitim
područjima ovisno o udaljenosti do prepreke koju senzor detektira.
Kako se vozilo približava prepreci, zona na mjeraču bliže vozilu svijetli.

Mjerač prednjeg
lijevog kutnog
senzoraMjerač prednjeg
desnog kutnog
senzora
Mjerač stražnjeg
desnog kutnog
senzora
Mjerač stražnjeg
lijevog kutnog
senzora
Mjerač prednjeg
senzora
Mjerač stražnjeg
senzora
NAPOMENA
Pokazatelj detekcije može se prebacivati između prikazivanja i neprikazivanja.
Pogledajte Značajke personalizacije na stranici 9-14.
Tijekom vožnje
Sustav senzora za parkiranje
4-240

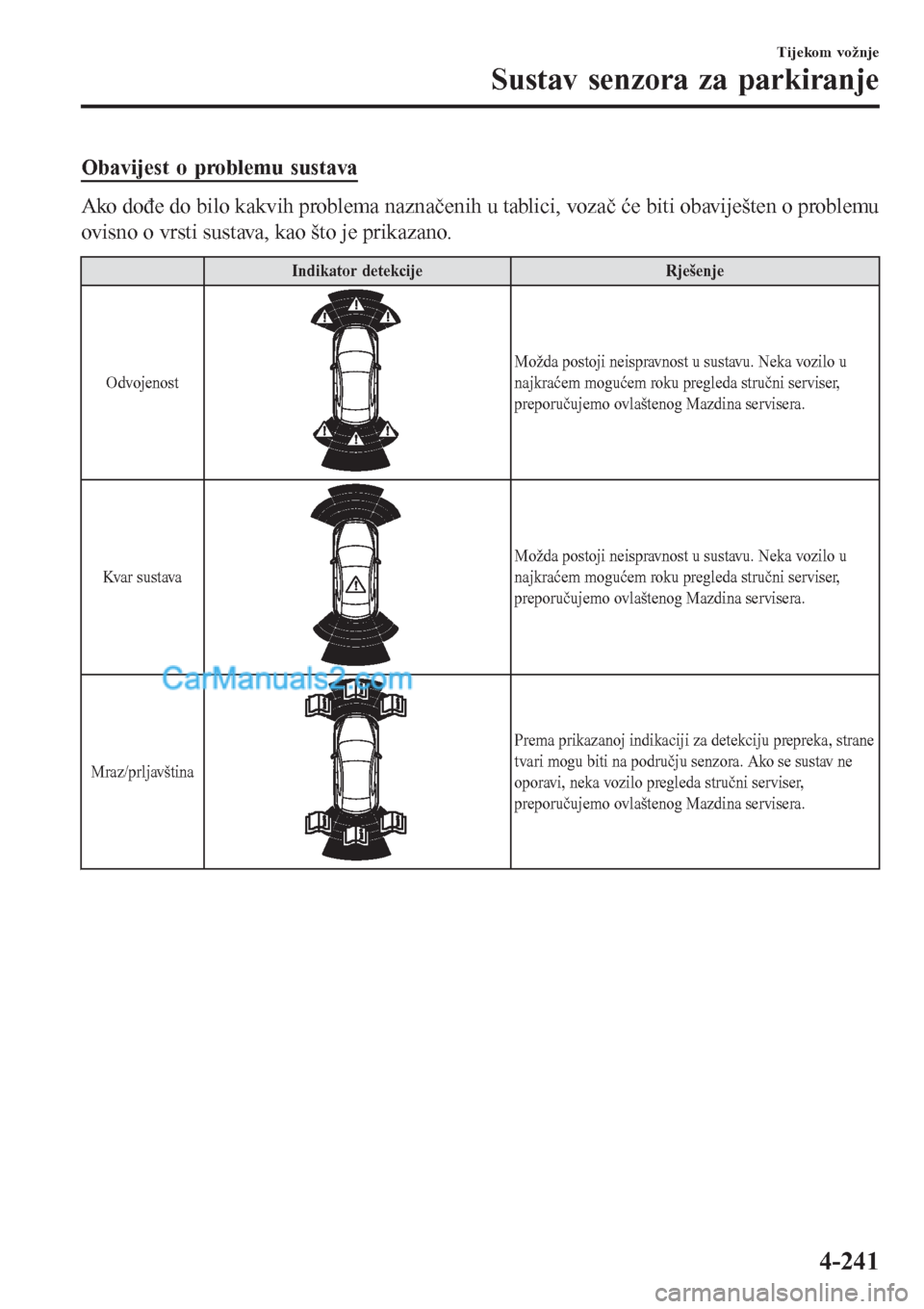

Obavijest o problemu sustava
Ako dođe do bilo kakvih problema naznačenih u tablici, vozač će biti obaviješten o problemu
ovisno o vrsti sustava, kao što je prikazano.
Indikator detekcije Rješenje
Odvojenost
Možda postoji neispravnost u sustavu. Neka vozilo u
najkraćem mogućem roku pregleda stručni serviser,
preporučujemo ovlaštenog Mazdina servisera.
Kv a r s u s t av a
Možda postoji neispravnost u sustavu. Neka vozilo u
najkraćem mogućem roku pregleda stručni serviser,
preporučujemo ovlaštenog Mazdina servisera.
Mraz/prljavština
Prema prikazanoj indikaciji za detekciju prepreka, strane
tvari mogu biti na području senzora. Ako se sustav ne
oporavi, neka vozilo pregleda stručni serviser,
preporučujemo ovlaštenog Mazdina servisera.
Tijekom vožnje
Sustav senzora za parkiranje
4-241

▼Signalni zvuk parkirnog senzora
Signalizator se oglašava na sljedeći način dok je sustav u funkciji.
Prednji senzor, stražnji senzor
Podru čje
detekcije
udaljenostiRazmak između prepreke i vozila
Zvučni signal*1Prednji senzor Stražnji senzor
Najveća
udaljenostPribližno. 100Š60 cm
Približno. 150Š60 cm
Spori isprekidani
zvuk
Velika udaljenostPribližno. 60Š45 cm
Približno. 60Š45 cm
Srednje isprekidani
zvuk
Srednja
udaljenostPribližno. 45Š35 cm
Približno. 45Š35 cm
Brzi isprekidani
zvuk
Mala udaljenostUnutar približno 35 cm
Unutar približno 35 cm
Kontinuirani zvuk
*1 Stopa ubrzanja isprekidanog zvuka kako se približavate prepreci.
Tijekom vožnje
Sustav senzora za parkiranje
4-242

Prednji kutni senzor, stražnji kutni senzor
Područje detekcije
udaljenostiRazmak između prepreke i vozila
Zvučni signal*1Prednji/stražnji kutni senzor
Velika udaljenostPribližno. 55Š38 cm
Srednje isprekidani zvuk
Srednja udaljenostPribližno. 38Š25 cm
Brzi isprekidani zvuk
Mala udaljenostUnutar približno 25 cm
Kontinuirani zvuk
*1 Stopa ubrzanja isprekidanog zvuka kako se približavate prepreci.
NAPOMENA
Ako se prepreka detektira u zoni na 6 sekundi ili više, zvuk se prekida (osim za zonu male
udaljenosti). Ako se ista prepreka detektira u drugoj zoni, čuje se odgovarajući zvuk.
▼▼Kad se aktivira zvučni signal/indikator upozorenja
Sustav obavještava vozača o neispravnosti aktiviranjem zvuka i signalnog svjetla.
Indikator/zvučni signal Kako provjeriti
Zvučni signal se ne čuje.Možda postoji neispravnost u sustavu. Neka vozilo u najkraćem mogućem roku
pregleda stručni serviser, preporučujemo ovlaštenog Mazdina servisera.
Isprekidani zvuk će se čuti pet puta.Odstranite strane tvari iz područja senzora. Ako se sustav ne oporavi, neka vozilo
pregleda stručni serviser, preporučujemo ovlaštenog Mazdina servisera.
Neprekidno se prikazuje indikator
za detekciju određene prepreke.Pogledajte Pokazatelj za detekciju prepreke na stranici 4-240.
Tijekom vožnje
Sustav senzora za parkiranje
4-243
