Rukovanje vanjskom ručicom
Kako biste stražnja i prednja suvozačeva
vrata izvana zaključali ručicom za
zaključavanje, prebacite ručicu za
zaključavanje u položaj za zaključavanje i
zatvorite vrata (nije potrebno držati
povučenu kvaku na vratima).
Time se ne aktiviraju brave drugih vrata.

Gumb za zaključavanje vrata
NAPOMENA
Prilikom zaključavanja vrata na taj način:
•Pazite da ne ostavite ključ unutar vozila.
•Ručica za zaključavanje vozačevih vrata
ne može se koristiti dok su vrata
otvorena.
▼▼Sigurnosne brave za djecu na
stražnjim vratima
Ove brave predviđene su kako bi spriječile
djecu u slučajnom otvaranju stražnjih
vrata. Koristite ih na stražnjim vratima kad
god se djeca voze na stražnjem sjedalu u
vozilu.

Ako dječju sigurnosnu bravu povučete u
položaj za zaključavanje, vrata se neće
moći iznutra otvoriti. Vrata će se moći
otvoriti samo povlačenjem vanjske ručke
na vratima.

ZaključajOtključaj
Prije vožnje
Vrata i brave
3-19

Vrata prtljažnika
UPOZORENJE
Nikad ne dozvolite da se u prtljažnom
prostoru voze osobe:
Opasno je dozvoliti da se u prtljažnom
prostoru voze osobe. Osoba u prtljažnom
prostoru može se ozbiljno ozlijediti ili
poginuti za vrijeme naglog kočenja ili
sudara.
Nemojte voziti s otvorenim stražnjim
vratima:
Ispušni plin u kabini vozila je opasan.
Otvorena stražnja vrata vozila u pokretu će
uzrokovati uvlačenje ispušnog plina u
kabinu. Ovaj plin sadrži CO (ugljični
monoksid) koji je bez boje, mirisa, vrlo je
otrovan i može izazvati gubitak svijesti i
smrt. Štoviše, otvorena stražnja vrata
mogu u slučaju nezgode uzrokovati
ispadanje putnika iz vozila.
Ne slažite prtljagu jednu na drugu niti je
ostavljajte nezavezanu u prtljažniku:
Prtljaga se inače može pomaknuti ili srušiti
te rezultirati ozljedom ili nesrećom. Osim
toga, ne slažite prtljagu više od naslona za
glavu. To može utjecati na vidno polje
straga ili sa strane.
OPREZ
¾Uklonite snijeg ili nakupine leda s
podiznih vrata prije nego što ih otvorite.
U protivnom bi se podizna vrata mogli
zatvoriti pod težinom snijega i leda, što
bi dovelo do ozljede.
¾Budite oprezni prilikom otvaranja/
zatvaranja podiznih vrata kada puše jaki
vjetar. Uslijed izloženosti jakom vjetru
podizna vrata bi se mogla neočekivano
zatvoriti i prouzročiti ozljede.
¾Otvorite podizna vrata do kraja i
pripazite da ostanu otvorena. Ako su
podizna vrata samo djelomično
otvorena, vibracije ili nalet vjetra mogu
izazvati naglo zatvaranje i ozljedu.
¾Prilikom utovarivanja ili istovarivanja
prtljage iz prtljažnika isključite motor.
Inače biste se mogli opeći ispušnim
plinovima.
¾Pazite da ne primjenjujete preveliku silu
na nosač amortizera na stražnjim
podiznim vratima, npr. stavljajući ruku
na nosač. Inače, nosač amortizera može
se saviti i utjecati na rukovanje stražnjim
podiznim vratima.
Nosač amortizera
¾Nemojte izmjenjivati ili zamjenjivati
nosač amortizera vrata prtljažnika.
Obratite se stručnom serviseru,
preporučujemo ovlaštenog Mazdina
servisera ako je nosač amortizera vrata
prtljažnika izobličen ili oštećen zbog
razloga kao što su sudar ili ako postoji
neki drugi problem.
Prije vožnje
Vra t a i b rave
3-20

▼Otvaranje i zatvaranje vrata
prtljažnika
Otvaranje i zatvaranje vrata
prtljažnika električnim otvaračem za
vrata prtljažnika
Otključajte vrata i vrata prtljažnika, a
zatim pritisnite električni otvarač na
vratima prtljažnika i podignite vrata
prtljažnika čim se zasun otpusti.
Informacije o radu električnih vrata
prtljažnika potražite u dijelu Električna
vrata prtljažnika na stranici 3-22.
Električni
otvarač stražnjih
podiznih vrata
NAPOMENA
(S funkcijom za ulaz bez ključa)
•Zaključana vrata prtljažnika mogu se
također otvoriti dok se ključ nosi.
•Kada se vrata prtljažnika otvaraju dok
su vrata i vrata prtljažnika zaključana,
možda će biti potrebno nekoliko sekundi
da se zasun vrata prtljažnika otpusti
nakon pritiska električnog otvarača
vrata prtljažnika.
•Vrata prtljažnika mogu se zatvoriti kad
su vrata zaključana, a ključ je ostavljen
u vozilu. Međutim, kako bi se spriječilo
zaključavanje ključa u vozilu, vrata
prtljažnika mogu se otvoriti pritiskom na
električni otvarač vrata prtljažnika. Ako
se vrata prtljažnika ne mogu otvoriti
unatoč tom postupku, najprije gurnite
vrata prtljažnika kako bi se dokraja
zatvorila, a zatim pritisnite električni
otvarač vrata prtljažnika kako biste
dokraja otvorili vrata prtljažnika.
•Kad se zasun vrata prtljažnika otpusti
pritiskom na električni otvarač vrata
prtljažnika, vrata prtljažnika malo se
podignu. Ako se vrata prtljažnika nisu
upotrebljavala određeno razdoblje, neće
se moći podići.
Otvaranje
Ponovno pritisnite električni otvarač
vrata prtljažnika.
Zatvaranje
Pri zatvaranju vrata iz malo podignutog
položaja, prvo ih otvorite pritiskom na
električni otvarač stražnjih podiznih
vrata, pričekajte najmanje 1 sekundu i
zatvorite ih.
•Ako podizna vrata nisu u potpunosti
zatvorena, vozač se obavještava
upozorenjem na ploči s instrumentima.
•Ako je akumulator vozila ispražnjen ili
ako postoji kvar na električnom sustavu
pa se podizna vrata ne mogu otvoriti,
provedite sljedeći postupak kao mjeru za
otvaranje u nuždi.
Pogledajte Kad se vrata prtljažnika ne
mogu otvoriti na stranici 7-71.
Prije vožnje
Vrata i brave
3-21

Zatvaranje stražnjih podiznih vrata
Polako spustite stražnja podizna vrata
držeći ih za udubljenje na vratima, zatim
gurnite vrata koristeći pritom obje ruke.
Ne zalupite ih. Povucite prema gore
stražnja podizna vrata kako biste bili
sigurni da su zatvorena.
Informacije o radu električnih vrata
prtljažnika potražite u dijelu Električna
vrata prtljažnika na stranici 3-22.
Udubljenje
na stražnjim
podiznim
vratima
NAPOMENA
Potvrdite da su vrata prtljažnika sigurno
zatvorena.
Provjerite jesu li vrata prtljažnika
ostavljena odškrinuta tako da ih
pomaknete bez pritiskanja otvarača
električnih vrata prtljažnika.
▼▼Električna vrata prtljažnika*
Električna vrata prtljažnika se otvaraju/
zatvaraju električnim putem aktiviranjem
prekidača u vozilu ili gumba na odašiljaču
sustava za ulaz bez ključa.
UPOZORENJE
Pripazite na zatvaranje i otvaranje
električnih stražnjih vrata i provjerite da li
se u potpunosti zatvaraju:
Opasno je otvarati i zatvarati električna
stražnja vrata ako pritom ne pratite
njihovo kretanje. Zbog nevidljivih prepreka
i značajke protiv zaglavljenosti, stražnja
vrata se možda neće u potpunosti zatvoriti,
a ako to ne primijetite, moglo bi doći do
ozbiljne ozljede ili smrti ako dođe do
ispadanja putnika iz vozila.
Uvijek se pobrinite da se u području oko
stražnjih vrata ništa ne nalazi prije aktiviranja.
Uvijek provjerite sigurnost u području oko
električnih stražnjih vrata prije električkog
korištenja.
Opasno je ne provjeriti područje oko
stražnjih vrata prije korištenja sklopke
električnih stražnjih vrata ili gumba na
sustavu za ulaz bez ključa. Osoba se može
zaglaviti između stražnjih vrata i prepreke
tijekom električnog otvaranja ili između
stražnjih vrata i vozila tijekom električnog
zatvaranja, što može dovesti do nezgode i
ozbiljne ozljede.
Nikad nemojte dozvoliti djeci da upravljaju
sustavom električnih stražnjih vrata:
Opasno je dopustiti djeci da upravljaju
sklopkama električnih stražnjih vrata i
sustavom za ulaz bez ključa. Djeca nisu
svjesna opasnosti od priklještenja prstiju ili
ruku drugih osoba u pokretnim stražnjim
vratima. Ako se nečiji vrat, glava ili ruke
zaglave u vratima koja se zatvaraju, može
doći do smrti ili ozbiljne ozljede.
Prije vožnje
Vra t a i b rave
3-22*Neki modeli.

OPREZ
¾Kad zatvarate električna stražnja vrata,
pobrinite se da nema stranih predmeta
oko udarnog mehanizma. Ako strani
predmeti zaklanjaju mehanizam zasuna,
stražnja vrata se možda neće pravilno
zatvoriti.
Zasun
¾Dozvoljena je montaža samo određenih
dodataka električnim stražnjim vratima.
U protivnom neće se moći automatski
otvarati/zatvarati, što može dovesti do
kvara.
¾Budite oprezni kad prebacujete
električna stražnja vrata s električnog na
ručno korištenje. Električna stražnja
vrata mogu se neočekivano otvoriti/
zatvoriti, ovisno o položaju, što može
dovesti do ozljede.
NAPOMENA
•Ne primjenjujte bespotrebnu silu na
električna stražnja vrata kad se ona
otvaraju/zatvaraju električnim putem.
Nepotrebna primjena sile na električna
stražnja vrata može dovesti do
automatske promjene smjera njihova
kretanja. Također, to može uzrokovati
kvar.
•Električna stražnja vrata se možda neće
otvarati/zatvarati električnim putem ako
je vozilo parkirano na nagibu, u slučaju
jakog vjetra ili ako su stražnja vrata
opterećena snijegom.
•Ako je osigurač sustava električnih vrata
prtljažnika pregorio, vrata prtljažnika se
ne mogu otvoriti s pomoću prekidača
električnih vrata prtljažnika ili
otvaračem električnih vrata prtljažnika.
Koristite ručicu za otvaranje vrata
prtljažnika u nuždi.
•U potpunosti zatvorite stražnja vrata
prije odspajanja akumulatora na vozilu.
Ako se akumulator odspoji dok su
stražnja vrata otvorena, stražnja vrata
se neće automatski otvoriti ili zatvoriti
kad se akumulator opet priključi. Ako se
to dogodi, ručno potpuno zatvorite vrata
prtljažnika kako biste vratili funkciju
automatskog potpunog otvaranja/
zatvaranja.
•Ako sustav otkrije težinu kao što je
težina vrata prtljažnika zatrpanih
snijegom kada se otvaraju električnim
putem, nakon što se signal aktivira tri
puta, vrata prtljažnika se zaustavljaju
nakon kretanja unatrag.
•Ako su električna stražnja vrata
zatrpana snijegom, uklonite snijeg prije
korištenja stražnjih vrata.
Rad uz uporabu odašiljača
Pritisnite gumb za električna vrata
prtljažnika na jednu ili više sekundi.
Svjetla za upozorenje na opasnost
zatreperit će dvaput i stražnja vrata će se
nakon zvučnog signala otvoriti/zatvoriti.
Pogledajte Odašiljač na stranici 3-4.
Prije vožnje
Vrata i brave
3-23

NAPOMENA
•Kad je paljenje prebačeno na ON,
odašiljač ne radi.
•Kada rukujete vratima prtljažnika
pritiskom gumba na odašiljaču za
električna vrata prtljažnika, vrata
prtljažnika mogu se otvoriti čak i ako su
zaključana.
•Ako se gumb na odašiljaču za električna
vrata prtljažnika pritisne dok se vrata
prtljažnika otvaraju/zatvaraju
električnim putem, signal se aktivira i
vrata prtljažnika se zaustavljaju. Kada
ponovno pritisnete gumb za električna
vrata prtljažnika, vrata prtljažnika se
pomiču u suprotnom smjeru.
Rad s pomoću pojedinog prekidača
Uvjeti rada
Otvaranje vrata prtljažnika
Ako vozilo udovolji svim sljedećim
radnim uvjetima, električna stražnja vrata
moći će se otvoriti električnim putem.
•Sva vrata i stražnja vrata su otključana.
•(Ručni mjenjač)
Pokretanje je u položaju OFF ili kad se
primjenjuje parkirna kočnica, a ručica
mjenjača je u položaju N, a pokretanje je
u položaju ON.
•(Automatski mjenjač)
Pokretanje je u položaju OFF ili je
ručica mjenjača u položaju P, a
pokretanje je u položaju ON.
Zatvaranje stražnjih podiznih vrata
•(Ručni mjenjač)
Pokretanje je u položaju OFF ili kad se
primjenjuje parkirna kočnica, a ručica
mjenjača je u položaju N, a pokretanje je
u položaju ON.
•(Automatski mjenjač)
Pokretanje je u položaju OFF ili je
ručica mjenjača u položaju P, a
pokretanje je u položaju ON.
NAPOMENA
•(Ručni mjenjač)
Ako se vozilo kreće, a ručica mjenjača je
u bilo kojem položaju osim u položaju N
dok se vrata prtljažnika otvaraju/
zatvaraju električnim putem, vrata
prtljažnika se pomiču na sljedeći način:
Tijekom otvaranja električnim putem
Zvučni alarm je aktiviran, a vrata
prtljažnika pomiču se u suprotnom
smjeru i zatvaraju se. Kada se ručica
mjenjača pomakne u položaj N i
aktivirana je parkirna kočnica, možete
nastaviti rad električnih vrata
prtljažnika s pomoću prekidača.
Tijekom zatvaranja električnim
putem
Zvučni alarm je aktiviran, ali vrata
prtljažnika se nastavljaju zatvarati.
•(Automatski mjenjač)
Ako se vozilo kreće, a ručica mjenjača je
u bilo kojem položaju osim u položaju P
dok se vrata prtljažnika otvaraju/
zatvaraju električnim putem, vrata
prtljažnika se pomiču na sljedeći način:
Tijekom otvaranja električnim putem
Zvučni alarm je aktiviran, a vrata
prtljažnika pomiču se u suprotnom
smjeru i zatvaraju se. Kada se ručica
mjenjača pomakne u položaj P, možete
nastaviti rad električnih vrata
prtljažnika s pomoću prekidača.
Tijekom zatvaranja električnim
putem
Zvučni alarm je aktiviran, ali vrata
prtljažnika se nastavljaju zatvarati.
Prije vožnje
Vra t a i b rave
3-24

Upotreba s vozačevog sjedala (za
otvaranje/zatvaranje)
Pritisnite sklopku za električna stražnja
vrata na jednu ili više sekunda kad su
stražnja vrata u potpuno zatvorenom/
otvorenom položaju. Svjetla za upozorenje
na opasnost zatreperit će dvaput i vrata
prtljažnika će se nakon zvučnog signala
potpuno otvoriti/zatvoriti.
Sklopka za električna stražnja vrata
Upravljanje izvana (za otvaranje)
Pritisnite električni otvarač na vratima
prtljažnika i zatim podignite vrata
prtljažnika. Svjetla za upozorenje na
opasnost zatreperit će dvaput i vrata
prtljažnika će se nakon zvučnog signala
automatski otvoriti.
(S funkcijom za ulaz bez ključa)
Zaključana vrata prtljažnika mogu se
također otvoriti dok se ključ nosi.
Električni
otvarač stražnjih
podiznih vrata
Upotreba izvana (za zatvaranje)
Pritisnite sklopku za zatvaranje električnih
stražnjih vrata dok su električna stražnja
vrata potpuno otvorena. Svjetla za
upozorenje na opasnost zatreperit će
dvaput i vrata prtljažnika će se nakon
zvučnog signala automatski zatvoriti.
Sklopka zatvaranja
električnih stražnjih
vrata
NAPOMENA
Ako se pritisne prekidač električnih vrata
prtljažnika / prekidač za zatvaranje
električnih vrata prtljažnika ili se pritisne
otvarač električnih vrata prtljažnika dok se
vrata prtljažnika otvaraju/zatvaraju
električnim putem, čuje se zvučni signal i
vrata prtljažnika se zaustavljaju. Zatim se
pomiču u suprotnom smjeru kada se
ponovno pritisne bilo koji od prekidača.
Promjena potpuno otvorenog položaja
električnih vrata prtljažnika
Potpuno otvoreni položaj električnih vrata
prtljažnika može se promijeniti u skladu s
visinom garaže.
Prije vožnje
Vrata i brave
3-25

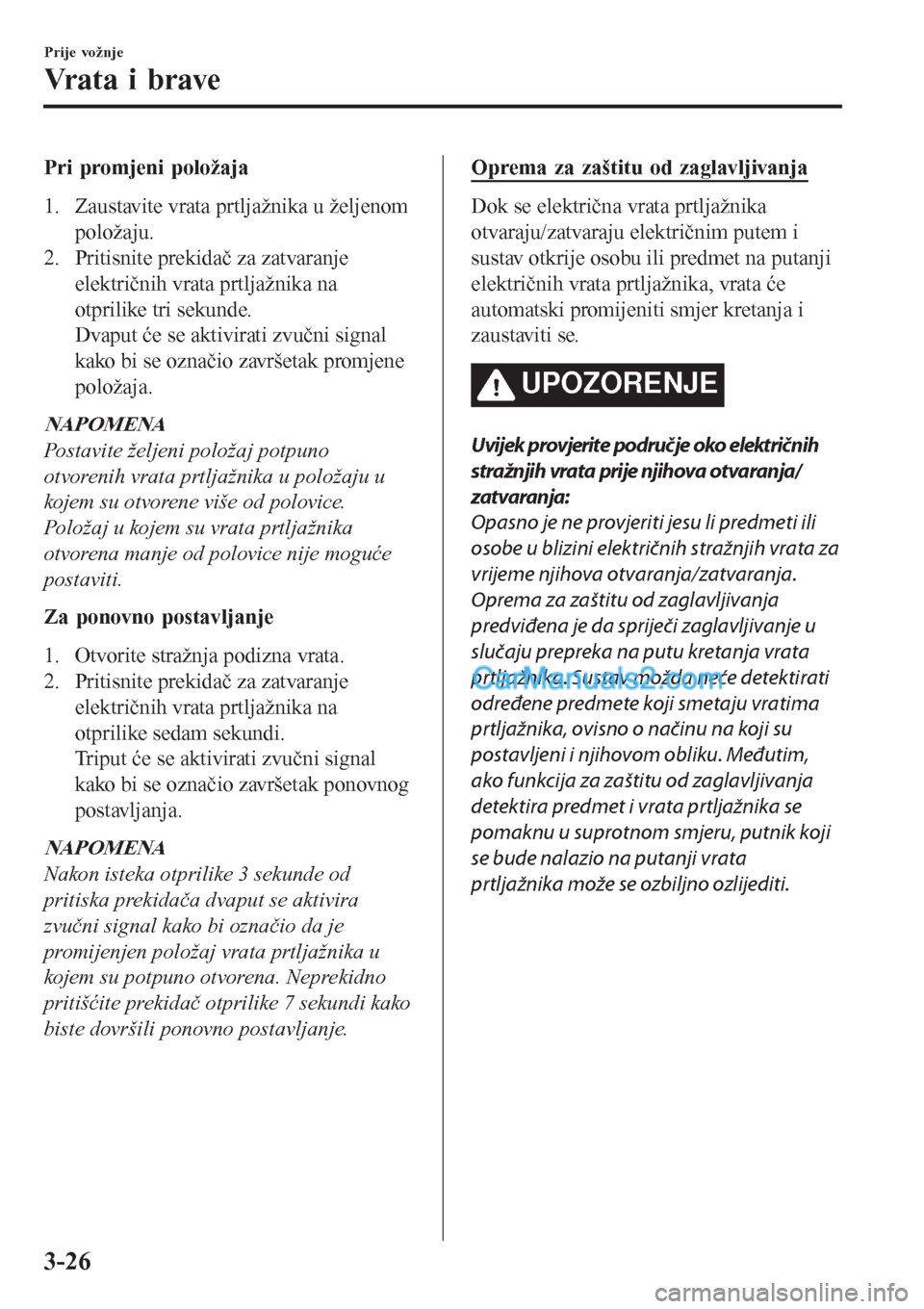

Pri promjeni položaja
1. Zaustavite vrata prtljažnika u željenom
položaju.
2. Pritisnite prekidač za zatvaranje
električnih vrata prtljažnika na
otprilike tri sekunde.
Dvaput će se aktivirati zvučni signal
kako bi se označio završetak promjene
položaja.
NAPOMENA
Postavite željeni položaj potpuno
otvorenih vrata prtljažnika u položaju u
kojem su otvorene više od polovice.
Položaj u kojem su vrata prtljažnika
otvorena manje od polovice nije moguće
postaviti.
Za ponovno postavljanje
1. Otvorite stražnja podizna vrata.
2. Pritisnite prekidač za zatvaranje
električnih vrata prtljažnika na
otprilike sedam sekundi.
Triput će se aktivirati zvučni signal
kako bi se označio završetak ponovnog
postavljanja.
NAPOMENA
Nakon isteka otprilike 3 sekunde od
pritiska prekidača dvaput se aktivira
zvučni signal kako bi označio da je
promijenjen položaj vrata prtljažnika u
kojem su potpuno otvorena. Neprekidno
pritišćite prekidač otprilike 7 sekundi kako
biste dovršili ponovno postavljanje.
Oprema za zaštitu od zaglavljivanja
Dok se električna vrata prtljažnika
otvaraju/zatvaraju električnim putem i
sustav otkrije osobu ili predmet na putanji
električnih vrata prtljažnika, vrata će
automatski promijeniti smjer kretanja i
zaustaviti se.
UPOZORENJE
Uvijek provjerite područje oko električnih
stražnjih vrata prije njihova otvaranja/
zatvaranja:
Opasno je ne provjeriti jesu li predmeti ili
osobe u blizini električnih stražnjih vrata za
vrijeme njihova otvaranja/zatvaranja.
Oprema za zaštitu od zaglavljivanja
predviđena je da spriječi zaglavljivanje u
slučaju prepreka na putu kretanja vrata
prtljažnika. Sustav možda neće detektirati
određene predmete koji smetaju vratima
prtljažnika, ovisno o načinu na koji su
postavljeni i njihovom obliku. Međutim,
ako funkcija za zaštitu od zaglavljivanja
detektira predmet i vrata prtljažnika se
pomaknu u suprotnom smjeru, putnik koji
se bude nalazio na putanji vrata
prtljažnika može se ozbiljno ozlijediti.
Prije vožnje
Vra t a i b rave
3-26
