2017 MAZDA MODEL CX-5 Upute za uporabu (in Crotian)

▼Prikaz potrošnje goriva
Prikazuju se podaci o potrošnji goriva.
Pokazatelj na zaslonu Stanje upravljanja
Nadzor potrošnje goriva
Potrošnja goriva (ova vožnja)
Povijest prosječne potrošnje goriva
Prosječna
potrošnja
goriva (ova
vožnja)
Trenutačna
Prikazuje potrošnju goriva u prethodnih 60 minuta.
•Prikazuje potrošnju goriva svaku minutu za prethodnih 1
do 10 minuta.
•Prikazuje potrošnju goriva svakih 10 minuta za prethodnih
10 do 60 minuta.
Prikazuje prosječnu potrošnju goriva tijekom prethodnih
pet ponovnih postavljanja i nakon trenutačnog ponovnog
postavljanja.
Izračunava prosječnu potrošnju goriva svaku minutu
nakon početka putovanja vozila i prikazuje je.
NAPOMENA
•Podaci o potrošnji goriva mogu se resetirati izvršavanjem sljedeće radnje:
•Pritisnite prekidač za ponovno pokretanje na zaslonu izbornika.
•Kad je uključena funkcija koja sinkronizira nadzor potrošnje goriva i mjerač puta,
ponovno postavite put A mjerača puta.
•Izbrišite podatke o prosječnoj potrošnji goriva koji se prikazuju na putnom računalu.
•Nakon resetiranja podataka o potrošnji goriva, prikazuje se „-- -”, dok se izračunava
prosječna potrošnja goriva.
▼▼Prikaz stanja upravljanja (s funkcijom i-stop)
Prikazuju se stanje rada funkcije i-stop i stanje generiranja energije u sustavu i-ELOOP.
Pokazatelj na zaslonu Stanje upravljanja
Sa sustavom i-ELOOP
Nadzor potrošnje gorivaProsjek (od trenutka
vraćanja na početnu
vrijednost)
SPREMAN
Prikazuje razinu električne energije koja se generira
pomoću regenerativnog kočenja.
Prikazuje količinu elektriciteta pohranjenog u
punjivom akumulatoru.
Tijekom vožnje
Nadzor potrošnje goriva
4-101

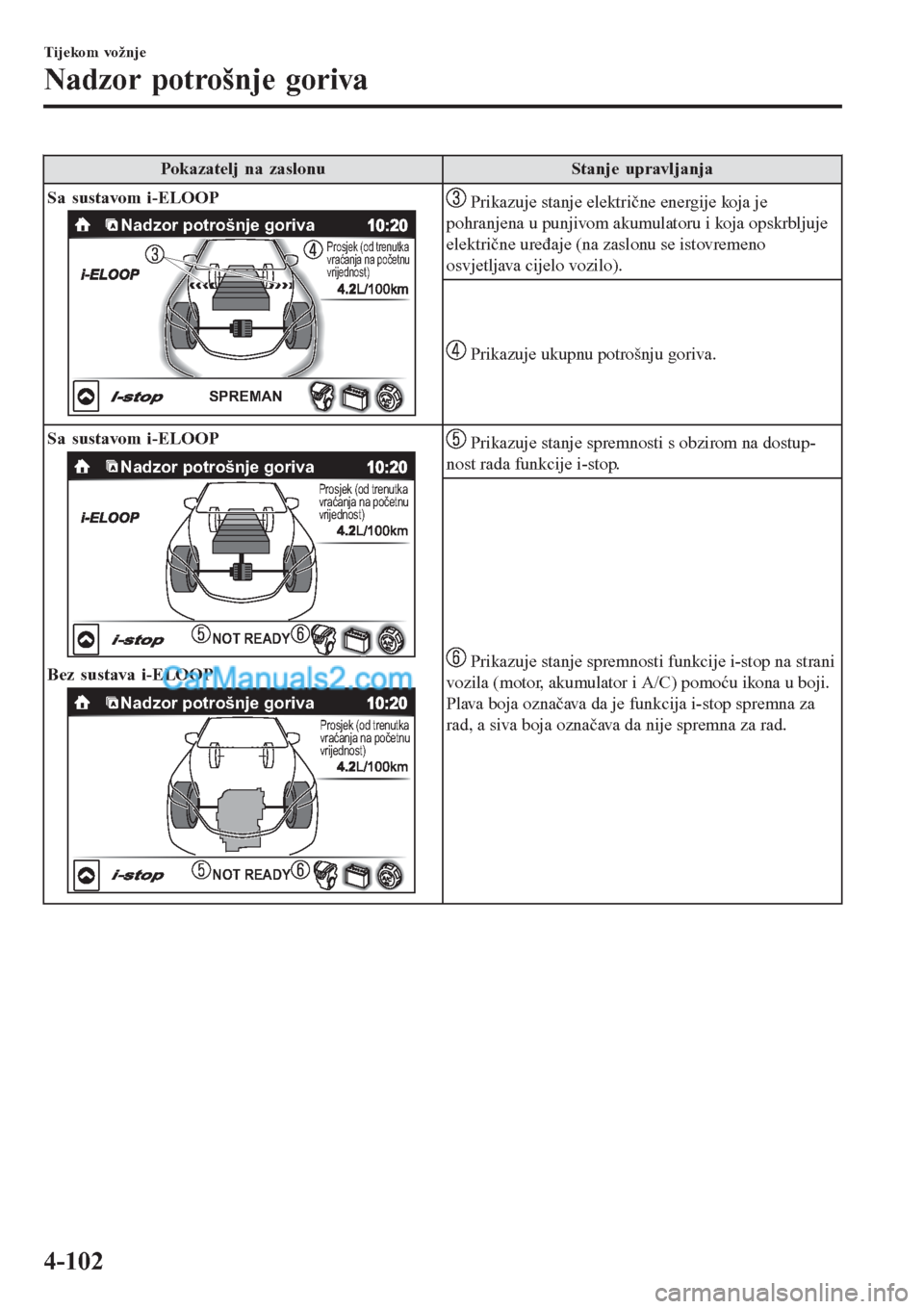

Pokazatelj na zaslonu Stanje upravljanja
Sa sustavom i-ELOOP
Nadzor potrošnje gorivaProsjek (od trenutka
vraćanja na početnu
vrijednost)
SPREMAN
Prikazuje stanje električne energije koja je
pohranjena u punjivom akumulatoru i koja opskrbljuje
električne uređaje (na zaslonu se istovremeno
osvjetljava cijelo vozilo).
Prikazuje ukupnu potrošnju goriva.
Sa sustavom i-ELOOP
Nadzor potrošnje gorivaProsjek (od trenutka
vraćanja na početnu
vrijednost)
NOT READY
Bez sustava i-ELOOP
Nadzor potrošnje gorivaProsjek (od trenutka
vraćanja na početnu
vrijednost)
NOT READY
Prikazuje stanje spremnosti s obzirom na dostup-
nost rada funkcije i-stop.
Prikazuje stanje spremnosti funkcije i-stop na strani
vozila (motor, akumulator i A/C) pomoću ikona u boji.
Plava boja označava da je funkcija i-stop spremna za
rad, a siva boja označava da nije spremna za rad.
Tijekom vožnje
Nadzor potrošnje goriva
4-102

Pokazatelj na zaslonu Stanje upravljanja
Sa sustavom i-ELOOP
Nadzor potrošnje goriva
Ne može se aktivirati. Postavite
upravljač u središnji položaj.
Vrijeme rada
Ukupno vrijeme
Prosječno(od trenutka ponovnog
postavljanja)
Bez sustava i-ELOOP
Prosječno(od trenutka ponov-
nog postavljanja)
4.2L/100km
Nadzor potrošnje goriva
Ne može se aktivirati. Postavite upravljač u središnji položaj.
Vrijeme rada
Ukupno vrijeme
Prikazuje radni status funkcije i-stop dok je vozilo
zaustavljeno.
Označava radnje koje vozač mora izvršiti za
korištenje funkcije i-stop dok funkcija ne radi.
Prikazuje iznos trenutačnog radnog vremena
funkcije i-stop i ukupan iznos radnog vremena.
Radni status funkcije i-stop označen je bojom
područja motora. Boja je plava tijekom rada funkcije
i-stop, a siva kad funkcija nije aktivna.
Tijekom vožnje
Nadzor potrošnje goriva
4-103

▼Prikaz učinkovitosti (s funkcijom i-stop)
Prikazuju se stvarne performanse energetske učinkovitosti.
Pokazatelj na zaslonu Stanje upravljanja
Ukupni raspon pojačan
funkcijom i-stop
% i-stop ON (ova vožnja)
i-stop ON
Vrijeme isključenosti
Nadzor potrošnje goriva
Crtež lista raste u skladu s emisijom CO2 plina
smanjenog učincima sustava. Ukupna kumulativna količina
rasta lista je označena u vidu broja crteža stabala.
Prikazuje ukupnu prijeđenu udaljenost koja se može
produljiti radom funkcije i-stop.
Prikazuje postotak vremena tijekom kojeg je vozilo
zaustavljeno radom funkcije i-stop od ukupne količine
vremena tijekom kojeg je vozilo bilo zaustavljeno.
Prikazuje količinu vremena tijekom kojeg je funkcija
i-stop radila.
Prikazuje ukupnu količinu vremena tijekom kojeg je
vozilo bilo zaustavljeno.
▼▼Prikaz završnog zaslona
Ako je prikazan završni zaslon na monitoru za potrošnju goriva kada se paljenje iz
UKLJUČENOG pomakne u ISKLJUČENI položaj, prikazat će se stvarna energetska
učinkovitost (s funkcijom i-stop) ili podaci o potrošnji goriva (bez funkcije i-stop).
Tijekom vožnje
Nadzor potrošnje goriva
4-104

Odabir vožnje*
Odabir vožnje je sustav za promjenu načina vožnje. Ako ste odabrali sportski način rada,
vozilo će brže reagirati na korištenje gasa. Ovo pruža dodatno brzo ubrzavanje koje može biti
potrebno za sigurnosne manevre kao što su promjena trake, uključivanje na autocestu ili
pretjecanje drugih vozila.
OPREZ
Sportski način rada nemojte koristiti za vrijeme vožnje na skliskoj cesti, odnosno na mokroj ili
snijegom prekrivenoj cesti. Može doći do proklizavanja guma.
NAPOMENA
•Ako ste odabrali sportski način rada, više ćete voziti pri velikoj brzini motora, pri čemu se
povećava i potrošnja goriva. Mazda preporučuje da poništite sportski način rada za
vrijeme normalne vožnje.
•Način vožnje ne može se uključiti u sljedećim uvjetima:
•Koristi se ABS/TCS/DSC
•Sustav za prikaz sustava Mazda radarski tempomat s funkcijom Stop & Go (MRCC s
funkcijom Stop & Go) / sustav Mazda radarski tempomat (MRCC) / tempomat radi.
•Upravljač se koristi naglo
Tijekom vožnje
Odabir vožnje
*Neki modeli.4-105

▼Prekidač za odabir vožnje
Gurnite prekidač za odabir vožnje prema
naprijed („
”) kako biste odabrali
sportski način rada.
Povucite prekidač za odabir vožnje prema
natrag („
”) kako biste poništili sportski
način rada.

NAPOMENA
•Ako je pokretanje isključeno, sportski
način rada bit će otkazan.
•Vozilo može prijeći u niži stupnja
prijenosa ili lagano ubrzati, što ovisi o
uvjetima vožnje pri odabiru sportskog
načina rada.
▼▼Pokazatelj za odabir načina rada
Ako se odabere sportski način rada, na
ploči s instrumentima uključit će se
pokazatelj za odabir načina rada.
NAPOMENA
Ako se odabir vožnje ne može prebaciti u
sportski način rada, pokazatelj za odabir
načina rada će treperenjem obavijestiti
vozača.
Tijekom vožnje
Odabir vožnje
4-106

i-ACTIV AWD
upravljanje
*
4WD osigurava odličnu mogućnost vožnje
na cestama prekrivenim snijegom i ledom,
pijeskom i blatom, kao i na strmim
nagibima i ostalim skliskim površinama.
Kvar sustava ili uvjeti rada naznačeni su
upozorenjem.
Pogledajte Signal upozorenja / svjetla
upozorenja na stranici 4-45.
UPOZORENJE
Nikad nemojte okretati kotač koji nije na
zemlji:
Opasno je okretati kotač koji nije na zemlji,
kao posljedica zaglavljivanja vozila u jami.
Sklop pogona može biti ozbiljno oštećen,
što može dovesti do nezgode ili čak
pregrijavanja, curenja ulja i požara.
▼4WD vožnja
Vozilo nije predviđeno za off-road vožnju i
vožnju relija. Nemojte pokušavati voziti po
neravnim ili kamenitim površinama ili
preko rijeka.
Iako je ovo vozilo opremljeno sustavom
4WD, ubrzavanje, upravljanje i kočenje
treba izvoditi na isti način kao i u vozilu
bez sustava 4WD, s naglaskom na sigurnu
vožnju.
▼Gume i lanci za gume
Stanje guma igra veliku ulogu u
performansama vozila. Štoviše, za
sprječavanje štetnih efekata na sklop
pogona, molimo, imajte na umu sljedeće:
Gume
•Kad mijenjate gume, uvijek zamijenite
sve prednje i stražnje gume u isto
vrijeme.
•Sve gume moraju biti jednake veličine,
proizvodnje, vrste i rasporeda utora.
Obratite posebnu pozornost kad
opremate vozilo gumama za snijeg ili
ostalim vrstama zimskih guma.
•Nemojte miješati gume istrošenog
gazišta s običnim gumama.
•U propisanim razdobljima provjerite tlak
zraka u gumama i prilagodite ga
propisanom tlaku.
NAPOMENA
Ispravan tlak zraka u gumama potražite na
oznaci s tlakom za zrak u gumama na
okviru vozačevih vrata.
•Pobrinite se da vozilo bude opremljeno
originalnim kotačima propisane veličine,
za sva četiri kotača. S 4WD-om sustav je
kalibriran za korištenje sva četiri kotača
istih dimenzija.
Lanci za gume
•Postavite lance na prednje gume.
•Nemojte koristiti lance na stražnjim
ko t a či m a .
•Vozilo s lancima postavljenim na gume
nemojte voziti brže od 30 km/h.
•Vozilo s lancima postavljenim na gume
nemojte koristiti na cestama na kojima
nema snijega ili leda.
▼Vu č a
Ako je vozilu potrebna vuča, učinite to
tako da sva četiri kotača budu potpuno
podignuta s tla.
Pogledajte Opis vuče na stranici 7-40.
Tijekom vožnje
i-ACTIV AWD
*Neki modeli.4-107

Servo upravljanje
•Servo upravljanje radi samo kad radi
motor. Ako je motor ugašen ili sustav
servo upravljanja ne radi, još uvijek
možete upravljati vozilom, ali za to je
potrebno više fizičke snage.
Ako se upravljač doima krućim od
uobičajenog tijekom normalne vožnje ili
vibrira, posavjetujte se s iskusnim
serviserom, preporučujemo ovlaštenog
Mazdina servisera.
•Signalno upozorenje / svjetlo upozorenja
obavješćuje vozača o nepravilnostima
sustava i uvjetima rada.
Osim toga, zvučni signal će se također
aktivirati ovisno o nepravilnostima
sustava ili uvjetima rada.
Pogledajte Signal upozorenja / svjetla
upozorenja na stranici 4-45.
Pogledajte odjeljak Zvuk upozorenja za
servo upravljač na stranici 7-68.
OPREZ
Dok motor radi, nikad nemojte držati
upravljač potpuno okrenutim na lijevo ili
desno dulje od 5 sekunda. To može oštetiti
sustav servo upravljanja.
Tijekom vožnje
Servo upravljanje
4-108
