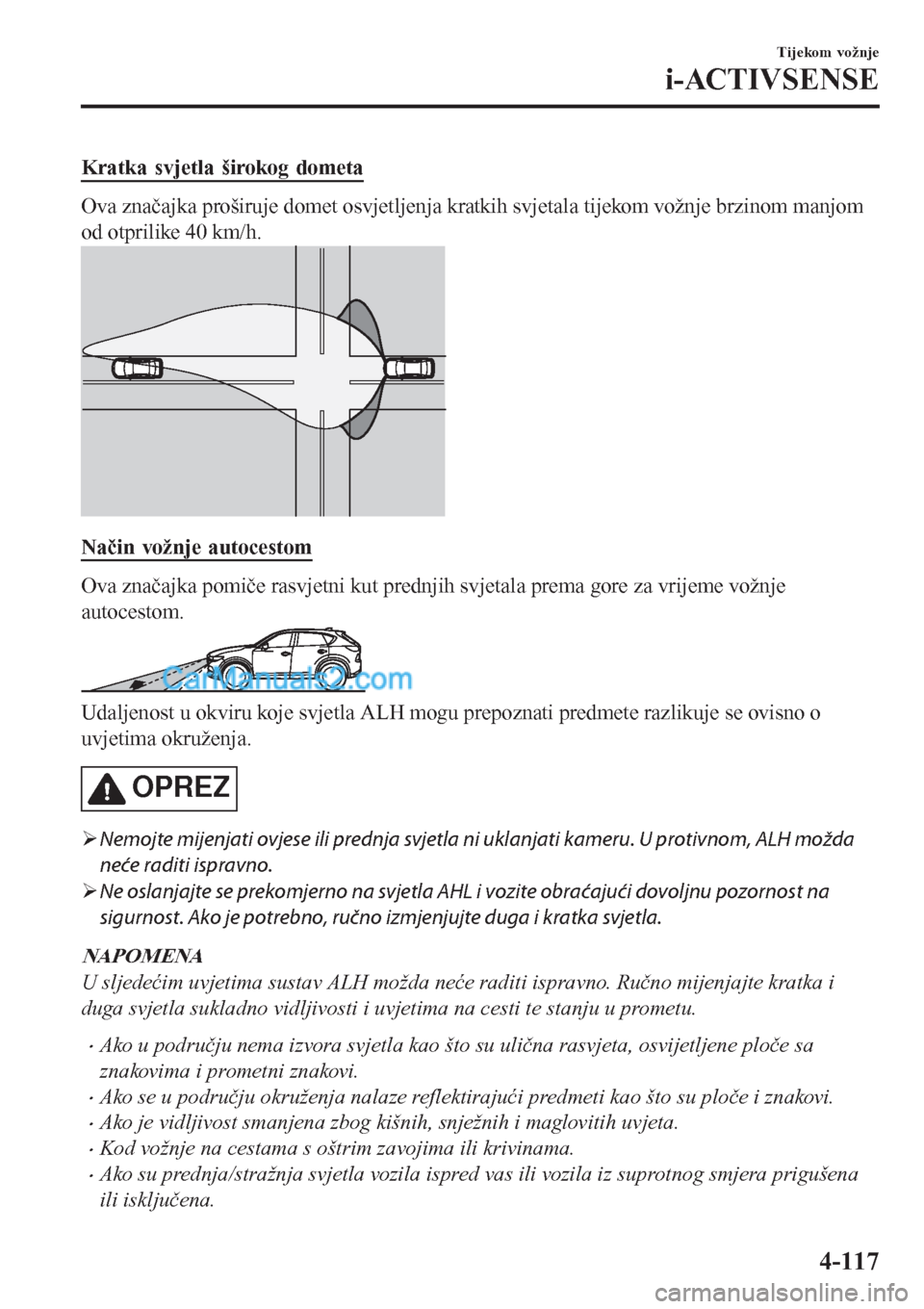

Kratka svjetla širokog dometa
Ova značajka proširuje domet osvjetljenja kratkih svjetala tijekom vožnje brzinom manjom
od otprilike 40 km/h.
Način vožnje autocestom
Ova značajka pomiče rasvjetni kut prednjih svjetala prema gore za vrijeme vožnje
autocestom.
Udaljenost u okviru koje svjetla ALH mogu prepoznati predmete razlikuje se ovisno o
uvjetima okruženja.
OPREZ
¾Nemojte mijenjati ovjese ili prednja svjetla ni uklanjati kameru. U protivnom, ALH možda
neće raditi ispravno.
¾Ne oslanjajte se prekomjerno na svjetla AHL i vozite obraćajući dovoljnu pozornost na
sigurnost. Ako je potrebno, ručno izmjenjujte duga i kratka svjetla.
NAPOMENA
U sljedećim uvjetima sustav ALH možda neće raditi ispravno. Ručno mijenjajte kratka i
duga svjetla sukladno vidljivosti i uvjetima na cesti te stanju u prometu.
•Ako u području nema izvora svjetla kao što su ulična rasvjeta, osvijetljene ploče sa
znakovima i prometni znakovi.
•Ako se u području okruženja nalaze reflektirajući predmeti kao što su ploče i znakovi.
•Ako je vidljivost smanjena zbog kišnih, snježnih i maglovitih uvjeta.
•Kod vožnje na cestama s oštrim zavojima ili krivinama.
•Ako su prednja/stražnja svjetla vozila ispred vas ili vozila iz suprotnog smjera prigušena
ili isključena.
Tijekom vožnje
i-ACTIVSENSE
4-117

•Ako nije dovoljno mračno, primjerice, u sumrak ili zoru.
•Kad je prtljažni prostor natovaren teškim predmetima ili su stražnja sjedala zauzeta.
•Ako je vidljivost smanjena zato što vozilo ispred vas prska vodu iz guma na vaše
vjetrobransko staklo.
▼Upravljanje sustavom
Sustav će prednja svjetla prebaciti na dugi
domet nakon postavljanja pokretanja u
položaj ON, a prekidače prednjih svjetala
u položaj
. Signalno svjetlo (zeleno)
za ALH na ploči s instrumentima se
istodobno uključuje.
Svjetla ALH utvrđuju da je noć prema
razini svjetline u okolnom području.
Sustav obustavlja rad kad je prekidač
prednjih svjetala okrenuta na bilo koji
položaj osim
, kad su prednja svjetla
ručno postavljena na kratki domet ili kad
se duga svjetla uključuju i isključuju.
NAPOMENA
Sustav je moguće izmijeniti tako da ALH
ne radi.
Pogledajte Značajke personalizacije na
stranici 9-14.
▼Ručno prebacivanje
Prebacivanje na kratka svjetla
Prebacite ručicu na položaj kratkih
svjetala.
Signalno svjetlo ALH (zeleno) se
isključuje.
Prebacivanje na duga svjetla
Okrenite prekidač prednjih svjetala u
položaj
.
Signalno svjetlo ALH (zeleno) će se
isključiti, a oznaka
svijetli.
Tijekom vožnje
i-ACTIVSENSE
4-118

Nadzor mrtvog kuta (BSM)*
BSM tijekom prestrojavanja pomaže vozaču tijekom provjere prostora iza vozila s obje
strane, obavještavajući ga na prisutnost vozila koja mu se približavaju iz pozadine u
susjednoj traci.
BSM otkriva vozila koja se približavaju iz pozadine tijekom vožnje prema naprijed brzinom
od 30 km/h ili većom te obavješćuje vozača uključivanjem signalnog svjetla upozorenja za
BSM te prikazujući zaslon za otkrivanje vozila (vozila sa zaslonom za prikaz više
informacija i aktivnim prikazom vožnje).
Ako je ručica pokazivača smjera pritisnuta kako bi naznačila skretanje u smjeru u kojem je
osvijetljeno signalno svjetlo upozorenja za BSM kad se otkrije vozilo koje se približava,
BSM obavješćuje vozača o mogućoj opasnosti uključivanjem signalnog svjetla upozorenja
za BSM te aktiviranjem zvuka upozorenja i prikaz zaslona upozorenja za pokazatelja (vozila
sa zaslonom za prikaz više podataka i aktivnim prikazom vožnje).
Područje otkrivanja ovog sustava pokriva prometne trake s obje strane vozila te područje od
stražnje strane prednjih vrata do otprilike 50 m iza vozila.
Područja
detekcije Vaše vozilo
UPOZORENJE
Prije prestrojavanja uvijek pregledajte okolno područje:
Sustav je predviđen samo za pomoć u otkrivanju vozila s vaše stražnje strane pri
prestrojavanju. Zbog određenih ograničenja pri radu ovog sustava, signalno svjetlo
upozorenja za BSM, zvuk upozorenja i prikaz zaslona upozorenja za pokazatelja možda se
neće aktivirati ili će uključivanje kasniti, iako se drugo vozilo nalazi u susjednoj voznoj traci.
Vaša odgovornost kao vozača je da uvijek provjerite područje iza vozila.
Tijekom vožnje
i-ACTIVSENSE
*Neki modeli.4-119

NAPOMENA
•BSM će funkcionirati ako su ispunjeni svi sljedeći uvjeti:
•Ako je pokretanje u položaju ON (uključeno).
•Signalno svjetlo BSM OFF na ploči s instrumentima je isključeno.
•Brzina vozila je otprilike 30 km/h ili veća.
•BSM neće funkcionirati u sljedećim okolnostima.
•Brzina vozila smanjena je na brzinu manju od 25 km/h iako je isključeno signalno
svjetlo prekidača BSM OFF.
•Ručica mjenjača (ručni mjenjač)/ručica birača (automatski mjenjač) pomaknuta je u
položaj za vožnju unatrag (R) i vozilo se kreće unatrag.
•Radijus skretanja je malen (omogućuje skretanje u oštrim zavojima ili raskrižjima).
•U sljedećim slučajevima uključit će se signalno svjetlo BSM OFF, a rad sustava bit će
zaustavljen. Ako signalno svjetlo BSM OFF i dalje svijetli, neka vozilo što prije pregleda
ovlašteni serviser tvrtke Mazda.
•Otkriven je određeni problem sa sustavom, uključujući signalna svjetla upozorenja
sustava BSM.
•Postavljeni položaj radarskog senzora (stražnjeg) na vozilu jako odstupa od pravilnog.
•Velike količine snijega ili leda nalaze se na stražnjem odbojniku u blizini radarskog
senzora (stražnjeg). Uklonite sav snijeg, led i blato sa stražnjeg odbojnika.
•Vožnja cestama prekrivenima snijegom duže vrijeme.
•Temperatura blizu radarskih senzora (stražnjih) postala je vrlo visoka zbog dugotrajne
vožnje na uzbrdici ljeti.
•Napunjenost akumulatora je smanjena.
•U sljedećim uvjetima radarski senzori (stražnji) neće moći prepoznati ciljni predmet ili će
ih prepoznati uz teškoće.
•Vozilo je u području otkrivanja u susjednoj traci iza, ali se ne približava. BSM utvrđuje
uvjete na temelju radarski otkrivenih podataka.
•Drugo vozilo se dulje vremena kreće uz vaše vozilo otprilike jednakom brzinom.
•Vozila koja se približavaju iz suprotnog smjera.
•Vozilo u susjednoj prometnoj traci pokušava pretjecati vaše vozilo.
•Vozilo je u susjednoj traci na cesti s vrlo širokim prometnim trakama. Područje
otkrivanja radarskih senzora (stražnjih) je postavljeno na širinu brze ceste.
•U sljedećem slučaju treperenje signalnog svjetla upozorenja sustava BSM te aktiviranje
zvuka upozorenja i prikaza zaslona upozorenja za pokazatelja možda se neće dogoditi ili
će biti odgođeno.
•Drugo vozilo prestrojava se iz trake udaljene dvije trake od vašeg vozila u vama
susjednu traku.
•Vožnja na strmim kosinama.
•Prelazak vrha brda ili planinskog prijevoja.
Tijekom vožnje
i-ACTIVSENSE
4-120

•Ako postoji visinska razlika između vaše prometne trake i susjedne trake.
•Odmah nakon što BSM postane aktivan promjenom postavke.
•Ako je cesta izrazito uska, može se prepoznati vozilo udaljeno dvije trake od vaše.
Područje otkrivanja radarskih senzora (stražnjih) je postavljeno u skladu sa širinom brze
ceste.
•Signalno svjetlo upozorenja za BSM može se uključiti te se može prikazati zaslon za
otkrivanje vozila kao reakcija na statične objekte (zaštitne objekte, tunele, bočne zidove i
parkirana vozila) na cesti ili sa strane ceste.
Predmeti poput zaštitnih ograda i betonskih
zidova uz vozilo.Mjesta gdje se prostor između zaštitnih
ograda ili zidova s obje strane vozila sužava.
Zidovi na ulazu i izlazu iz tunela, ugibališta.
•Pri skretanju na gradskom raskrižju signalno svjetlo upozorenja ili zvuk upozorenja i
zaslonski pokazatelj upozorenja sustava BSM može treperiti ili će se nekoliko puta
aktivirati zvuk upozorenja.
•Isključite BSM ako vučete prikolicu ili ako je na stražnji dio vozila priključen dodatak kao
što je nosač za bicikle. U suprotnom će slanje radarskih radio valova biti onemogućeno,
zbog čega sustav neće normalno raditi.
•U sljedećim slučajevima moglo bi biti teško vidjeti osvijetljenost/treperenje signalnih
svjetala upozorenja sustava BSM koja se nalaze na zrcalima na vratima.
•Snijeg ili led se uhvatio na zrcala na vratima.
•Staklo na prednjim vratima je zamagljeno ili prekriveno snijegom, mrazom ili
prljavštinom.
•Sustav će prijeći na funkciju sprječavanja sudara prilikom vožnje unatrag ako ručicu
mjenjača (ručni mjenjač) ili ručicu mjenjača (automatski mjenjač) pomaknete u položaj
za vožnju unatrag (R).
Pogledajte Upozorenje na promet straga (RCTA) na stranici 4-138.
Tijekom vožnje
i-ACTIVSENSE
4-121

▼Signalna svjetla upozorenja nadzora mrtvoga kuta (BSM) / signal upozorenja
nadzora mrtvoga kuta (BSM)
BSM ili sustav upozorenja na promet straga (RCTA) vozača obavještava o prisutnosti vozila
u susjednim trakama ili sa stražnje strane vozila s pomoću signalnog svjetla sustava BSM,
zvuka upozorenja i zaslonskog pokazatelja (vozila sa zaslonom za prikaz više podataka i
aktivnim prikazom vožnje) (BSM) dok su sustavi aktivirani.
Signalna svjetla upozorenja za BSM
Signalna svjetla upozorenja sustava BSM nalaze se na zrcalima na lijevim i desnim vratima.
Signalno svjetlo upozorenja uključuje se kad se otkrije vozilo koje se približava iz pozadine
u susjednoj traci.
Kad je pokretanje u položaju ON, odmah se uključuje signalno svjetlo upozorenja, a zatim
se nakon nekoliko sekundi isključuje.
Vožnja prema naprijed (rad sustava BSM)
BSM otkriva vozila koja se približavaju iz pozadine i uključuje signalna svjetla upozorenja
sustava BSM na zrcalima na vratima, ovisno o uvjetima. Osim toga, dok svijetli signalno
svjetlo upozorenja sustava BSM, a upotrebljavate ručicu pokazivača smjera za signaliziranje
skretanja u smjeru u kojem svijetli signalno svjetlo upozorenja sustava BSM, treperit će
signalno svjetlo upozorenja sustava BSM.
Korištenje sustava vožnje unatrag (sustav sprječavanja sudara prilikom vožnje
unatrag (RCTA))
Sustav upozorenja na promet straga (RCTA) otkriva vozila koja se približavaju s lijeve ili
desne strane vozila te uključuje treperenje signalnih svjetala upozorenja sustava BSM.
Tijekom vožnje
i-ACTIVSENSE
4-122

Funkcija za isključivanje prigušivača osvjetljenja
Ako se signalna svjetla sustava BSM uključe dok su uključena pozicijska svjetla, svjetlina
signalnih svjetala upozorenja sustava BSM će se smanjiti.
Ako se signalna svjetla upozorenja sustava BSM teško vide zbog odbljeska svjetlosti iz
okoline pri vožnji na snijegom prekrivenoj cesti ili u maglovitim uvjetima, pritisnite gumb
za poništavanje prigušenosti kako biste poništili prigušenost i povećali svjetlinu signalnih
svjetala upozorenja sustava BSM kad se uključe.
Pogledajte Osvjetljenje ploče s instrumentima na stranici 4-27.
Zaslonski pokazatelj (vozila sa zaslonom za prikaz više podataka i aktivnim
prikazom vožnje)
Otkriveno vozilo koje se približava i upozorenje prikazani su na zaslonu za prikaz više
podataka i aktivnom prikazu vožnje kad se vozilo kreće prema naprijed (aktiviran sustav
BSM).
Zaslon za prikaz više podataka Aktivni prikaz vožnje
Pokazatelj za otkrivanje i upozoravanje Pokazatelj za otkrivanje i upozoravanje
Otkriveni smjer prikazan je pokazateljem za detekciju (bijeli) kad se otkrije vozilo koje se
približava. Osim toga, ako se ručicom pokazatelja smjera upravlja kako bi se naznačila
promjena jedne trake dok je otkriveno vozilo, zaslon mijenja boju (narančasto) signalnog
upozorenja.
Signal upozorenja sustava BSM
Signal upozorenja sustava BSM aktivira se istodobno s treperenjem signalnog svjetla
upozorenja sustava BSM.
Tijekom vožnje
i-ACTIVSENSE
4-123

▼Poništavanje nadzora mrtvoga kuta
(BSM)
Sustav BSM može se deaktivirati.
Pogledajte Značajke personalizacije na
stranici 9-14.
Kad je BSM deaktiviran, isključuju se
BSM i sustav upozorenja na promet straga
(RCTA), a signalno svjetlo OFF sustava
BSM se uključuje na ploči s
instrumentima.
NAPOMENA
Kad se paljenje isključi, zadržava se stanje
sustava prije njegova isključivanja. Na
primjer, ako pokretanje stavite u položaj
OFF kada su BSM i sustav upozorenja na
promet straga (RCTA) spremni za rad,
navedeni sustavi bit će spremni za rad kad
se pokretanje sljedeći put prebaci u
položaj ON.
