2017 MAZDA MODEL CX-5 Upute za uporabu (in Crotian)

▼Pokazatelj na zaslonu za Mazda radarski tempomat s funkcijom Stop & Go
(MRCC s funkcijom Stop & Go)
Stanje postavki sustava MRCC s funkcijom Stop & Go i uvjeti rada navedeni su na zaslonu
za prikaz više podataka i aktivnom prikazu vožnje.
MRCC Prikaz
udaljenosti
između vozila
MRCC Postavljena
brzina vozila Prikaz za vozilo ispred Prikaz za vozilo ispred
MRCC Prikaz
udaljenosti
između vozila
MRCC
Postavljena
brzina vozila
Aktivni prikaz vožnje Aktivni prikaz vožnje (vjetrobranska vrsta)
Aktivni prikaz vožnje (automatska preklopna vrsta)
Zaslon za prikaz više podatakaMRCC Prikaz
udaljenosti
između vozila
MRCC Postavljena
brzina vozila Prikaz za vozilo ispred Prikaz za vozilo ispred
MRCC Prikaz
udaljenosti
između vozila
MRCC
Postavljena
brzina vozila
Aktivni prikaz vožnje
Zaslon za prikaz više podataka
Tijekom vožnje
i-ACTIVSENSE
4-157

Ako postoji problem sa sustavom MRCC s funkcijom Stop & Go, poruka se prikazuje na
zaslonu za prikaz više podataka. Provjerite središnji zaslon kako biste utvrdili problem, a
zatim neka vaše vozilo pregleda stručni serviser, preporučujemo ovlaštenog Mazdina
servisera.
Pogledajte odjeljak Poruka prikazana na zaslonu na stranici 7-62.
▼Upozorenje o premaloj udaljenosti
Ako se vaše vozilo brzo približava vozilu ispred sebe zato što je vozilo ispred naglo zakočilo
dok vi putujete s uključenom kontrolom rastojanja, aktivirat će se zvuk upozorenja, a na
zaslonu prikazati upozorenje za kočnicu. Uvijek provjerite sigurnost okoline i pritisnite
papučicu kočnice dok održavate sigurniju udaljenost od vozila ispred sebe. Osim toga,
održavajte sigurnu udaljenost od vozila iza vas.
KOČI
KOČI
Zaslon za prikaz više podataka
Aktivni prikaz vožnje
NAPOMENA
U sljedećim slučajevima upozorenja i kočnice neće raditi, čak ni ako se vaše vozilo počne
približavati vozilu ispred:
•vozilom upravljate jednakom brzinom kojom se kreće vozilo ispred
•neposredno nakon postavljanja sustava MRCC s funkcijom Stop & Go
•neposredno nakon otpuštanja papučice gasa
•Drugo vozio ubacuje se u traku.
▼Postavljanje sustava
Sustav Mazda radarski tempomat s funkcijom Stop & Go funkcionira kada su zadovoljeni
svi sljedeći uvjeti.
•Brzina vozila je sljedeća:
•(Europski modeli)
Otprilike 0 km/h do 200 km/h
•(Osim europskih modela)
Otprilike 0 km/h do 145 km/h
•Uključen je sustav Mazda radarski tempomat s funkcijom Stop & Go.
•Papučica kočnice nije pritisnuta.
Tijekom vožnje
i-ACTIVSENSE
4-158

•Otpuštena je električna parkirna kočnica (EPB) (isključeno je signalno svjetlo električne
parkirne kočnice (EPB)).
•Ne postoji problem s funkcijom DSC.
•Sva su vrata zatvorena.
•Pojas vozačevog sjedala je pričvršćen.
•Ručica mjenjača je u položaju (D) za vožnju ili položaju (M) (ručni način rada).
NAPOMENA
•U sljedećim je slučajevima otkazan sustav MRCC s funkcijom Stop & Go kada vozilo
putuje brzinom od 30 km/h ili manjom, a na zaslonu za prikaz više informacija prikazuje
se „Mazda Radar Cruise Control disabled under 30 km/h” (Mazda radarski tempomat
onemogućen je pri brzini manjoj od 30 km/h).
•Prednja kamera za detekciju (FSC) ne može otkriti ciljane predmete (postoji problem s
prednjom kamerom za detekciju (FSC) ili je vjetrobransko staklo prljavo).
•Postoji problem s funkcijom za zadržavanje u zaustavljenom položaju.
•Postoji problem s električnom parkirnom kočnicom (EPB).
•Možda neće biti moguće postaviti sustav MRCC s funkcijom Stop & Go odmah nakon
pokretanja motora dok se provjerava rad funkcije DSC.
Prekidač CANCEL
Prekidač RES
Prekidač OFF prekidač prekidač
Prekidač
MODEPrekidač SET- Prekidač SET+
Uključivanje sustava
Kad se jednom pritisne prekidač MODE, sustav MRCC s funkcijom Stop & Go se uključuje,
a glavni pokazatelj (bijelo) sustava MRCC s funkcijom Stop & Go se uključuje te se može
postaviti brzina vozila i udaljenost između vozila tijekom uključene kontrole rastojanja.
Tijekom vožnje
i-ACTIVSENSE
4-159

Osim toga, pokazatelj sustava MRCC s funkcijom Stop & Go prikazuje se istodobno na
zaslonu za prikaz više podataka i aktivnom prikazu vožnje.
NAPOMENA
•Ako se pokretanje isključi dok radi sustav MRCC s funkcijom Stop & Go, sustav će biti u
funkciji kada se pokretanje sljedeći put prebaci u položaj ON.
•(Europski modeli)
Kada je drugi put pritisnut prekidač MODE dok radi sustav MRCC s funkcijom Stop &
Go, sustav se prebacuje na podesivi limitator brzine (ASL).
Pogledajte odjeljak Podesivi limitator brzine (ASL) na stranici 4-180.
•(Osim europskih modela)
Kada je drugi put pritisnut prekidač MODE dok radi sustav MRCC s funkcijom Stop &
Go, sustav se prebacuje na funkciju tempomata.
Pogledajte Funkcija tempomata na stranici 4-167.
Kako postaviti brzinu
1. Prilagodite brzinu vozila na željenu postavku koristeći papučicu gasa.
2. Kontrola rastojanja uključena je kad se pritisne prekidač SET
ili SET.
Prikazat će se postavljena brzina i prikaz udaljenosti između vozila ispunjen s dvije
bijele linije. Glavni pokazatelj (bijelo) sustava MRCC s funkcijom Stop & Go prebacuje
istodobno na pokazatelja (zeleno) postavljenog sustava MRCC s funkcijom Stop & Go.
Status putovanjaPokazatelj na zaslonu za prikaz
više podatakaPokazatelj na aktivnom prikazu
vožnje
Tijekom putovanja konstantnom
brzinom
Tijekom putovanja s održavanjem
rastojanja
Tijekom vožnje
i-ACTIVSENSE
4-160

NAPOMENA
•Ako se detektira vozilo dok se putuje konstantnom brzinom, prikazuje se indikacija za
vozilo ispred i primjenjuje se održavanje rastojanja. Osim toga, ako se vozilo ispred više
ne detektira, indikacija za vozilo ispred se isključuje i sustav se prebacuje na putovanje
konstantnom brzinom.
•Najmanja moguća brzina koju je moguće postaviti na sustavu MRCC s funkcijom Stop &
Go iznosi 30 km/h.
•Kontrola rastojanja nije moguća kada vozilo sprijeda vozi brže od zadane brzine vašeg
vozila. Prilagodite sustav na željenu brzinu vozila koristeći se papučicom gasa.
Kako postaviti udaljenost između vozila tijekom kontrole rastojanja
Udaljenost između vozila postavljena je na kraću udaljenost pritiskom prekidača .
Udaljenost između vozila postavljena je na veću udaljenost pritiskom prekidača
.
Udaljenost između vozila može se postaviti na 4 razine; velika, srednja, mala i izrazito mala
udaljenost.
Smjernice za udaljenost između
vozila
(pri brzini vozila od 80 km/h)Pokazatelj na zaslonu za prikaz
više podatakaPokazatelj na aktivnom prikazu
vožnje
*1
Velika (oko 50 m)
Srednja (oko 40 m)
Kratka (oko 30 m)
Tijekom vožnje
i-ACTIVSENSE
4-161

Smjernice za udaljenost između
vozila
(pri brzini vozila od 80 km/h)Pokazatelj na zaslonu za prikaz
više podatakaPokazatelj na aktivnom prikazu
vožnje
*1
Iznimno kratka (oko 25 m)
*1 Prikazuje se skočna slika na aktivnom prikazu vožnje samo kada vozač rukuje prekidačem.
NAPOMENA
•Udaljenost između vozila razlikuje se ovisno o brzini vozila, a što je manja brzina vozila,
to je manja udaljenost.
•Kad se pokretanje postavi na ACC ili OFF i motor ponovo pokrene, sustav automatski
postavlja udaljenost između vozila na prethodnu postavku.
Tijekom vožnje
i-ACTIVSENSE
4-162

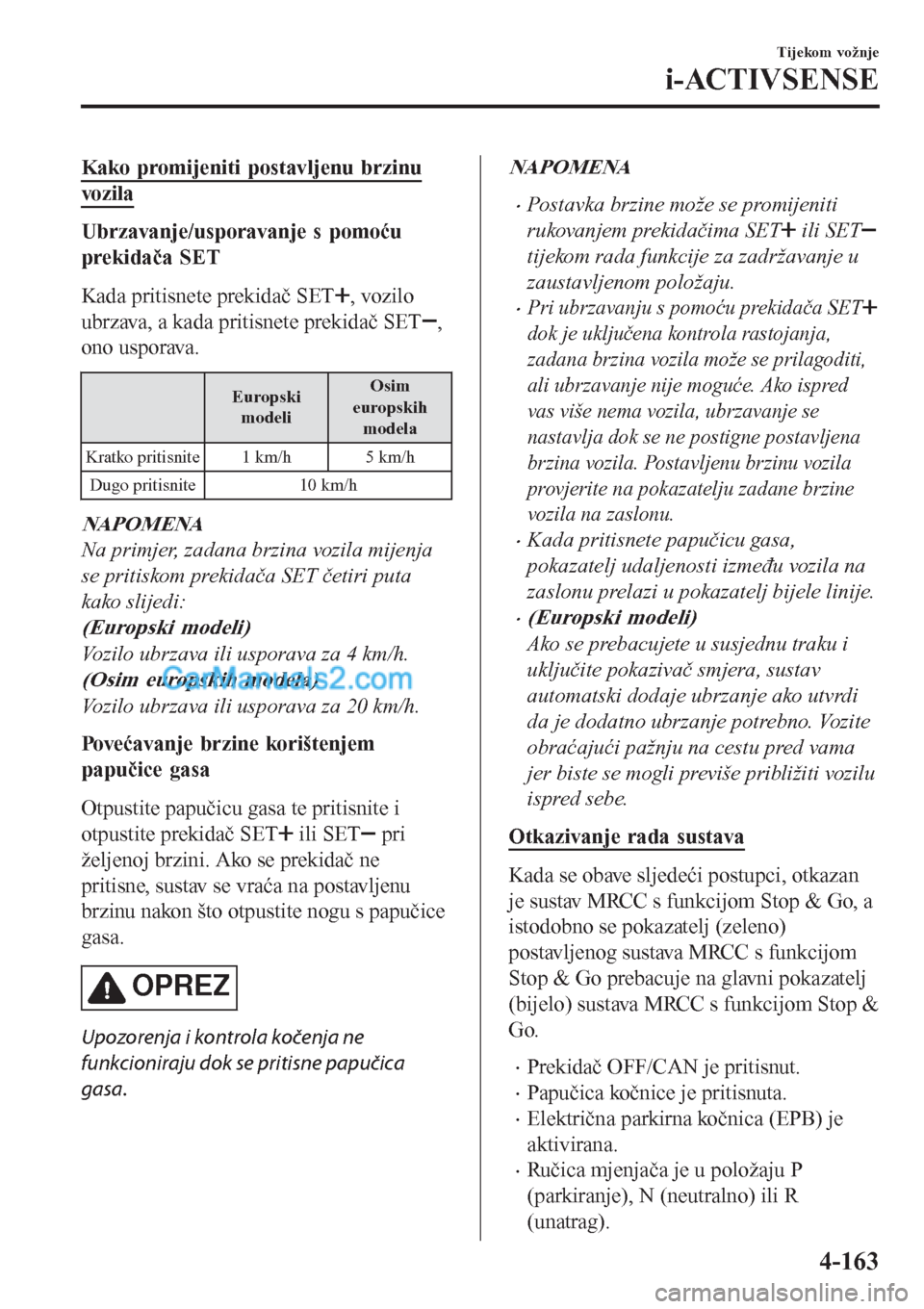

Kako promijeniti postavljenu brzinu
vozila
Ubrzavanje/usporavanje s pomoću
prekidača SET
Kada pritisnete prekidač SET
, vozilo
ubrzava, a kada pritisnete prekidač SET
,
ono usporava.
Europski
modeliOsim
europskih
modela
Kratko pritisnite 1 km/h 5 km/h
Dugo pritisnite 10 km/h
NAPOMENA
Na primjer, zadana brzina vozila mijenja
se pritiskom prekidača SET četiri puta
kako slijedi:
(Europski modeli)
Vozilo ubrzava ili usporava za 4 km/h.
(Osim europskih modela)
Vozilo ubrzava ili usporava za 20 km/h.
Povećavanje brzine korištenjem
papučice gasa
Otpustite papučicu gasa te pritisnite i
otpustite prekidač SET
ili SET pri
željenoj brzini. Ako se prekidač ne
pritisne, sustav se vraća na postavljenu
brzinu nakon što otpustite nogu s papučice
gasa.
OPREZ
Upozorenja i kontrola kočenja ne
funkcioniraju dok se pritisne papučica
gasa.
NAPOMENA
•Postavka brzine može se promijeniti
rukovanjem prekidačima SET
ili SET
tijekom rada funkcije za zadržavanje u
zaustavljenom položaju.
•Pri ubrzavanju s pomoću prekidača SET
dok je uključena kontrola rastojanja,
zadana brzina vozila može se prilagoditi,
ali ubrzavanje nije moguće. Ako ispred
vas više nema vozila, ubrzavanje se
nastavlja dok se ne postigne postavljena
brzina vozila. Postavljenu brzinu vozila
provjerite na pokazatelju zadane brzine
vozila na zaslonu.
•Kada pritisnete papučicu gasa,
pokazatelj udaljenosti između vozila na
zaslonu prelazi u pokazatelj bijele linije.
•(Europski modeli)
Ako se prebacujete u susjednu traku i
uključite pokazivač smjera, sustav
automatski dodaje ubrzanje ako utvrdi
da je dodatno ubrzanje potrebno. Vozite
obraćajući pažnju na cestu pred vama
jer biste se mogli previše približiti vozilu
ispred sebe.
Otkazivanje rada sustava
Kada se obave sljedeći postupci, otkazan
je sustav MRCC s funkcijom Stop & Go, a
istodobno se pokazatelj (zeleno)
postavljenog sustava MRCC s funkcijom
Stop & Go prebacuje na glavni pokazatelj
(bijelo) sustava MRCC s funkcijom Stop &
Go.
•Prekidač OFF/CAN je pritisnut.
•Papučica kočnice je pritisnuta.
•Električna parkirna kočnica (EPB) je
aktivirana.
•Ručica mjenjača je u položaju P
(parkiranje), N (neutralno) ili R
(unatrag).
Tijekom vožnje
i-ACTIVSENSE
4-163

•Neka vrata su otvorena.
•Pojas vozačevog sjedala nije pričvršćen.

U sljedećim uvjetima, pokazatelj
otkazanog sustava MRCC s funkcijom
Stop & Go prikazuje se na zaslonu za
prikaz više podataka i oglašava se jedan
zvučni signal.
•DSC je uključen.
•Podrška za inteligentno kočenje (SBS) je
uključena.
•Sustav inteligentnoga kočenja u gradskoj
vožnji [naprijed] (SCBS F) ili napredni
sustav inteligentnoga kočenja u gradskoj
vožnji (Napredni SCBS) je uključen.
•Tijekom duže vožnje niz padinu.
•Javio je problem sa sustavom.
•Motor se ugasio.
•Električna parkirna kočnica (EPB)
automatski se aktivira tijekom funkcije
zadržavanja u zaustavljenom položaju.
•Radarski senzor (sprijeda) ne može
otkriti ciljane predmete (tijekom kiše,
magle, snijega ili drugih loših
vremenskih uvjeta ili ako je prljava
maska ispred hladnjaka).
Nastavak upravljanja
Ako je sustav MRCC s funkcijom Stop &
Go otkazan, možete nastaviti s
upravljanjem na prethodno postavljenoj
brzini pritiskom prekidača RES i nakon što
su ispunjeni svi uvjeti za rad.
NAPOMENA
Ako na zaslonu nije prikazana postavljena
brzina, upravljanje se ne nastavlja čak ni
ako se pritisne prekidač RES.
Isključivanje sustava
Pritisnite prekidač OFF/CAN dva puta dok
radi sustav MRCC s funkcijom Stop & Go
kako biste isključili sustav.
Tijekom vožnje
i-ACTIVSENSE
4-164
