2017 MAZDA MODEL CX-5 Návod k obsluze (in Czech)

•Není žádný problém v systému DSC.
•Všechny dveře jsou zavřené.
•Je zapnutý bezpečnostní pás řidiče.
•Volicí páka je v poloze jízda (D) nebo manuální (M) (manuální režim).
POZNÁMKA
•V následujících případech je systém MRCC s funkcí Stop & Go deaktivován, když vozidlo
jede rychlostí 30 km/h nebo nižší, a na multifunkčním displeji se zobrazí zpráva „Mazda
Radar Cruise Control disabled under 30 km/h (Radarový adaptivní tempomat Mazda
deaktivován při rychlosti pod 30 km/h)”.
•Přední snímací kamera (FSC) není schopna správně zjišťovat cílové objekty (nastal
problém v přední snímací kameře (FSC) nebo je znečištěné čelní sklo).
•Existuje nějaký problém s funkcí ovládání přidržení při zastavení.
•Došlo k problému s elektrickou parkovací brzdou (EPB).
•Nemusí být možné nastavit systém MRCC s funkcí Stop & Go bezprostředně po
nastartování motorů, když je kontrolována funkce DSC.
Spínač CANCELSpínač RES
Spínač OFF
spínač spínač
Spínač MODE
Spínač SET-
Spínač SET+
Zapnutí systému
Když je spínač MODE stisknut jednou, je systém MRCC s funkcí Stop & Go zapnut, hlavní
indikace systému MRCC s funkcí Stop & Go (bílá) se zobrazí a je možné nastavit rychlost
vozidla a vzdálenost mezi vozidly při udržování odstupu.
Navíc se indikace systému MRCC s funkcí
Stop & Go zobrazí na multifukčním displeji
a současně na aktivním projekčním displeji.
Při jízdě
i-ACTIVSENSE
4-158
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

POZNÁMKA
•Je-li spínač zapalování vypnut v době, kdy je systém MRCC s funkcí Stop & Go zapnut,
bude tento systém zapnut i při příštím zapnutí spínače zapalování.
•(Modely určené pro Evropu)
Je-li spínač MODE stisknut podruhé, když je systém MRCC s funkcí Stop & Go aktivní,
systém se přepne na nastavitelný omezovač rychlosti (ASL).
Viz Nastavitelný omezovač rychlosti (ASL) na straně 4-180.
•(Vyjma modelů určených pro Evropu)
Když je spínač MODE stisknut podruhé, když je systém MRCC s funkcí Stop & Go aktivní,
systém přejde na funkci tempomatu.
Viz Funkce tempomatu na straně 4-166.
Jak nastavit rychlost
1. Upravte rychlost vozidla na požadované nastavení pomocí plynového pedálu.
2. Kontrolu odstupu zapnete stisknutím spínače SET
nebo SET.
Zobrazí se nastavená rychlost a odstup mezi vozidly pomocí plných bílých čar. Současně
se hlavní indikace MRCC s funkcí Stop & Go (bílá) změní na indikaci nastavení MRCC
s funkcí Stop & Go (zelenou).
Stav jízdy Indikace na multifunkčním dis-
pleji Indikace na aktivním projekčním
displeji
Při jízdě konstantní rychlostí
Při jízdě s kontrolou odstupu
Při jízdě
i-ACTIVSENSE
4-159
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

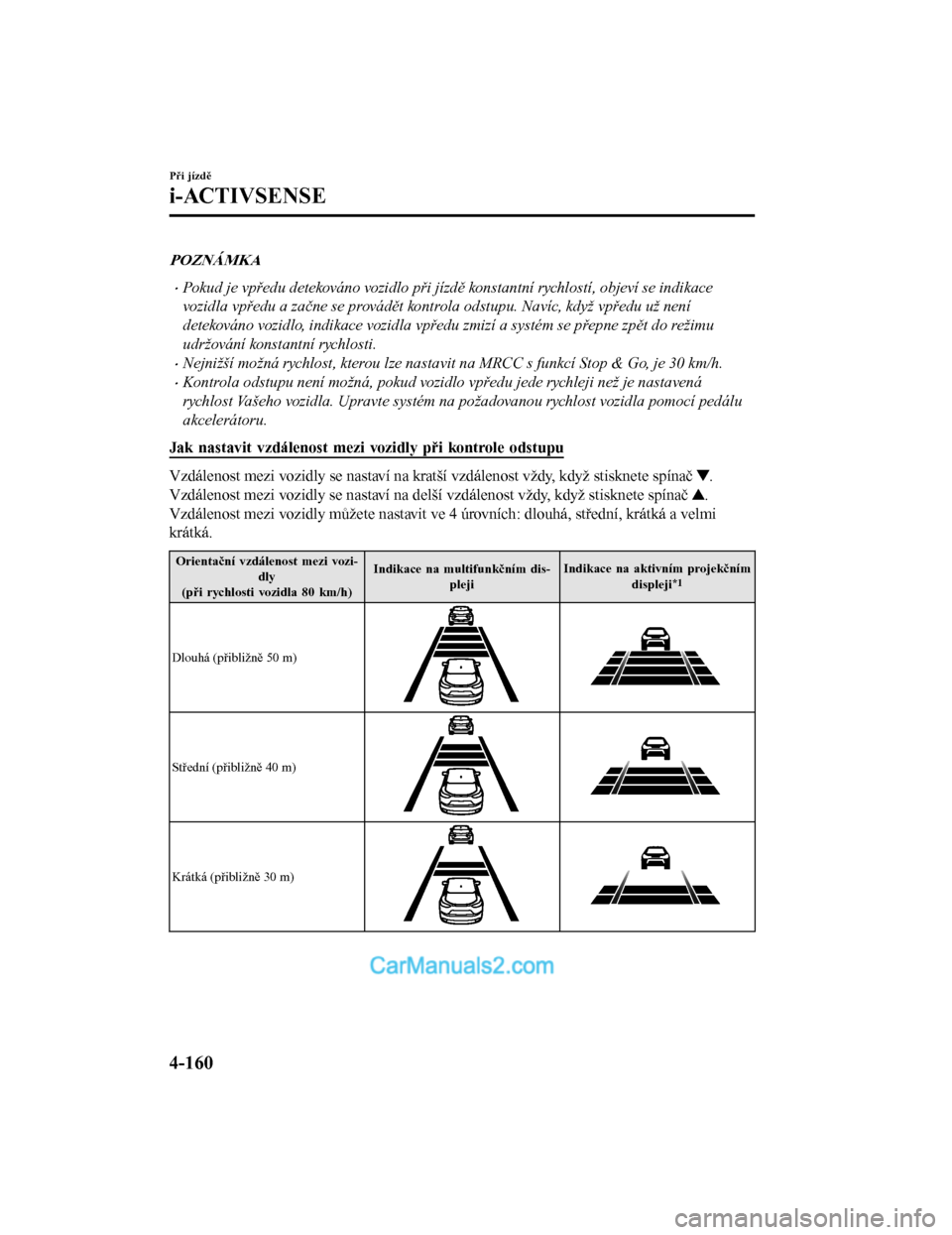

POZNÁMKA
•Pokud je vpředu detekováno vozidlo při jízdě konstantní rychlostí, objeví se indikace
vozidla vpředu a začne se provádět kontrola odstupu. Navíc, když vpředu už není
detekováno vozidlo, indikace vozidla vpředu zmizí a systém se přepne zpět do režimu
udržování konstantní rychlosti.
•Nejnižší možná rychlost, kterou lze nastavit na MRCC s funkcí Stop & Go, je 30 km/h.
•Kontrola odstupu není možná, pokud vozidlo vpředu jede rychleji než je nastavená
rychlost Vašeho vozidla. Upravte systém na požadovanou rychlost vozidla pomocí pedálu
akcelerátoru.
Jak nastavit vzdálenost mezi vozidly při kontrole odstupu
Vzdálenost mezi vozidly se nastaví na kratší vzdálenost vždy, když stisknete spínač .
Vzdálenost mezi vozidly se nastaví na delší vzdálenost vždy, když stisknete spínač
.
Vzdálenost mezi vozidly můžete nastavit ve 4 úrovních: dlouhá, střední, krátká a velmi
krátká.
Orientační vzdálenost mezi vozi- dly
(při rychlosti vozidla 80 km/h) Indikace na multifunkčním dis-
pleji Indikace na aktivním projekčním
displeji
*1
Dlouhá (přibližně 50 m)
Střední (přibližně 40 m)
Krátká (přibližně 30 m)
Při jízdě
i-ACTIVSENSE
4-160
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

Orientační vzdálenost mezi vozi-dly
(při rychlosti vozidla 80 km/h) Indikace na multifunkčním dis-
pleji Indikace na aktivním projekčním
displeji
*1
Velmi krátká (přibližně 25 m)
*1 Na displeji se zobrazí obrázek jen tehdy, když řidič stiskne spínač.
POZNÁMKA
•Odstup mezi vozidly se liší v závislosti na rychlosti vozidla, čím nižší rychlost, tím kratší
odstup.
•Pokud přepnete spínač zapalování do polohy ACC nebo OFF a potom motor opět
nastartujete, systém automaticky nastaví odstup mezi vozidly na předchozí hodnotu.
Při jízdě
i-ACTIVSENSE
4-161
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

Jak změnit nastavenou rychlost vozidla
Zvýšení/snížení rychlosti pomocí
spínače SET
Když stisknete spínač SET
, vozidlo
zrychlí a když stisknete spínač SET
,
zpomalí.
Modely určené pro Evropu Vy j m a m o d e l ů
určených pro Evropu
Krátký stisk 1 km/h 5 km/h
Dlouhý stisk 10 km/h
POZNÁMKA
Například, nastavená rychlost se
čtyřnásobným stisknutím spínače SET
změní takto:
(Modely určené pro Evropu)
Rychlost vozu se zvýší nebo sníží o 4 km/h.
(Vyjma modelů určených pro Evropu)
Rychlost vozu se zvýší nebo sníží o 20
km/h.
Zvýšení rychlosti použitím pedálu
akcelerátoru
Sešlápněte plynový pedál a stiskněte
a poté ihned uvolněte spínač SET
nebo
SET
při požadované rychlosti. Pokud
spínač nepoužijete, systém se vrátí
k nastavené rychlosti poté, co uvolníte
nohu z pedálu akcelerátoru.
UPOZORN ĚNÍ
Varování a ovládání brzd není funkční,
když je plynový pedál sešlápnutý.
POZNÁMKA
•Nastavenou rychlost můžete změnit
stisknutím spínače SET
nebo SET
v průběhu ovládání přidržení při
zastavení.
•Zrychlujete-li pomocí spínače SET
v režimu kontroly odstupu, nastavenou
rychlost můžete upravit, avšak
akcelerace není možná. Pokud vpředu už
není žádné vozidlo, akcelerace bude
pokračovat, dokud vozidlo nedosáhne
nastavené rychlosti. Zkontrolujte
nastavenou rychlost vozidla pohledem
na údaj na displeji.
•Při sešlápnutí plynového pedálu se
zobrazení odstupu mezi vozidly na
displeji změní na zobrazení bílých čar.
•(Modely určené pro Evropu)
Když chcete přejet do vedlejšího pruhu
a zapnete ukazatele směru, systém
automaticky poskytne větší akceleraci,
pokud usoudí, že je potřebná. Při jízdě
dávejte pozor na situaci na vozovce před
Vámi, protože byste se mohli příliš
přiblížit k vozidlu před Vámi.
Deaktivace systému
Když jsou provedeny následující operace,
je systém MRCC s funkcí Stop & Go
deaktivován a kontrolka zapnut a indikace
nastavení MRCC s funkcí Stop & Go
(zelená) se změní na hlavní indikaci
MRCC s funkcí Stop & Go (bílou).
•Je stisknut spínač OFF/CAN.
•Brzdový pedál je sešlápnutý.
•Elektrická parkovací brzda (EPB) je
zatažená.
•Páka voliče je v poloze P (Parkování), N
(Neutrál) nebo R (Zpátečka).
•Některé z dveří jsou otevřené.
•Bezpečnostní pás řidiče není zapnut.

Za následujících podmínek se na
multifunkční displeji zobrazuje indikace
deaktivace MRCC s funkcí Stop & Go
a zazní jeden zvukový signál.
Při jízdě
i-ACTIVSENSE
4-162
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

•Aktivoval se systém DSC.
•Byl aktivován systém Inteligentního
brzdového asistenta (SBS).
•Aktivoval se Brzdový asistent Smart
City [překážka před vozidlem] (SCBS
F) nebo Pokročilý brzdový asistent
Smart City (pokročilý SCBS).
•Při jízdě z dlouhého svahu po dlouhou
dobu.
•Došlo k problému v systému.
•Motor se zastavil.
•Elektrická parkovací brzda je (EPB)
zatažena automaticky v rámci ovládání
přidržení při zastavení.
•Radarový snímač (přední) není schopen
detekovat cílové objekty (když prší,
sněží, je mlha nebo jinak špatné počasí
nebo když je mřížka chladiče
znečištěná).
Obnovení kontroly
Pokud jste deaktivovali systém MRCC
s funkcí Stop & Go, můžete obnovit
kontrolu s dříve nastavenou rychlostí
stisknutím spínače RES poté, co jsou
splněny všechny provozní podmínky.
POZNÁMKA
Pokud se nastavená rychlost nezobrazuje
na displeji, kontrola se neobnoví, i když
stisknete spínač RES.
Vypnutí systému
Dvojím stisknutím spínače OFF/CAN,
když je systém MRCC s funkcí Stop & Go
v činnosti, systém vypnete.
Při jízdě
i-ACTIVSENSE
4-163
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

▼Ovládání přidržení při zastavení
Při udržování odstupu pomocí systému MRCC s funkcí Stop & Go Vaše vozidlo zastaví,
když zastaví vůz před ním. Když se vozidlo zastaví a aktivuje se ovládání přidržení při
zastavení, rozsvítí se indikační
kontrolka MRCC s funkcí Stop & Go.
POZNÁMKA
•Pokud je systém MRCC s funkcí Stop & Go deaktivován v průběhu ovládání přidržení při
zastavení, vozidlo zůstane v zastavené poloze. Funkci ovládání přidržení při zastavení
můžete deaktivovat některým následujících úkonů.
•Sešlápněte pedál akcelerátoru a pokračujte v jízdě s vozidlem.
•Když sešlápnete brzdu, systém MRCC s funkcí Stop & Go vypnete.
•Elektrická parkovací brzda (EPB) je zataže na automaticky a vozidlo zůstává přidržené
v zastavené poloze, když uplynulo 10 minut od aktivace ovládání přidržení při zastavení.
V tom okamžiku je systém MRCC s funkcí Stop & Go deaktivován.
•Jsou-li splněny podmínky pro systém i-stop v průběhu ovládání přidržení při zastavení,
motor se zastaví, i když brzdový pedál nesešlápnete.
Viz systém i-stop na straně 4-12.
•Brzdová světla se rozsvítí v průběhu ovládání přidržení při zastavení.
Pokračování v jízdě
Jakmile se vozidlo vpředu dá do pohybu poté, co byl Váš vůz zastaven v rámci ovládání
přidržení při zastavení, stiskněte spínač RE S nebo sešlápněte pedál akcelerátoru, abyste
zrušili ovládání přidržení při zastavení a pokračovali v jízdě.
POZNÁMKA
•Pokud budete chtít pokračovat v jízdě stisknutím spínače RES, Váš vůz se nedá do pohybu,
dokud se vzdálenost mezi Vaším vozem a vozem vpředu neprodlouží nad stanovenou
vzdálenost.
•Motor se znovu nastartuje automaticky, když použijete jakýkoliv úkon k pokračování
v jízdě, pokud byl systém i-stop aktivní.
•Pokud byl systém MRCC s funkcí Stop & Go dočasně deaktivován v průběhu ovládání
přidržení při zastavení, nemůžete pokračovat v jízdě stisknutím spínače RES, pokud se
před Vaším vozem nenachází jiný vůz. Sešlápněte pedál akcelerátoru a pokračujte v jízdě
s vozidlem.
Při jízdě
i-ACTIVSENSE
4-164
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

Informace o pokračování v jízdě
Pokud nepokračujete v jízdě několik sekund poté, co se vozidlo před Vámi začne pohybovat,
na multifunkčním displeji začne blikat indikace vozidla vpředu, aby Vás upozornila, že se
máte rozjet.
