2017 MAZDA MODEL CX-5 Návod k obsluze (in Czech)

•Za následujících podmínek nedokáží radarové snímače (zadní) detekovat cílové objekty
nebo je detekují pouze obtížně.
•Nepohyblivé objekty na vozovce nebo krajnici, jako například malá jednostopá vozidla,
jízdní kola, chodci, zvířata a nákupní vozíky.
•Tvary vozidel, které neodrážejí radarové vlny, jako například prázdné nákladní přívěsy
o malé výšce nebo sp ortovní automobily.
•Vozidla se dodávají ve stavu, kdy směr radarových snímačů (zadních) je u každého vozidla
seřízen podle užitné hmotnosti tohoto vozidla, čímž je zajištěno, že radarové snímače
(zadní) budou schopny správně detekovat přibližující se jiná vozidla. Dojde-li z jakéhokoli
důvodu k odchýlení uvedeného seřízeného směru radarových snímačů (zadních),
kontaktujte kvalifikovaného opravce, doporučujeme obrátit se na autorizovaného opravce
vozů Mazda.
•Potřebujete-li opravu nebo výměnu radarových snímačů (zadních) nebo opravu nárazníku,
opravy laku a výměny dílů v blízkosti radarových snímačů, kontaktujte kvalifikovaného
opravce, doporučujeme obrátit se na autorizovaného opravce vozů Mazda.
•Systém vypínejte při tažení přívěsu nebo při jízdě s nainstalovaným příslušenstvím, jako
například nosičem jízdních kol, na zádi vozidla. V opačném případě budou vlny
vyzařované radarem blokovány, což způsobí, že systém nebude fungovat normálně.
•Používání radarových snímačů může podléhat regulaci vyplývající ze zákonů upravujících
používání rádiových vln a platných v zemi, kde je vozidlo v provozu. Je-li vozidlo
používáno v zahraničí, může být vyžadováno schválení k jeho provozu v příslušné zemi.
Při jízdě
i-ACTIVSENSE
4-214
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

Ultrazvukový snímač (zadní)*
Ultrazvukové snímače (zadní) fungují tak, že vyzařují ultrazvukové vlny, které se odrážejí od
překážek za vozidlem, a vracející se odražené ultrazvukové vlny jsou následně zadními
ultrazvukovými snímači detekovány.
Ultrazvukový senzor (zadní)
Ultrazvukové snímače (zadní) jsou namontovány v zadním nárazníku.
Při jízdě
i-ACTIVSENSE
*Některé modely.4-215
2017-7-18 12:05:07Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

Tempomat*
Pomocí tempomatu můžete nastavit a automaticky udržovat jakoukoliv rychlost vyšší než
přibližně 25 km/h.
VA R OV Á N Í
V následujících situacích tempomat nepoužívejte:
Používání tempomatu v následujících situacích by mohlo vést ke ztrátě kontroly nad
vozidlem.
 Kopcovitý terén
 Prudké svahy
 Hustý nebo nepravidelný provoz
 Vozovky s kluzkým povrchem nebo klikaté silnice
 Podobná omezení vyžadující časté změny rychlosti jízdy
▼ Ovládací spínače tempomatu
Spínač ON
Spínač RES/+
Bez nastavitelného
omezovače rychlosti (ASL)
Spínač SET-
Spínač
OFF/CAN
Spínač MODE
Spínač RES/+
S nastavitelným
omezovačem rychlosti (ASL)Spínač SET-
Spínač
OFF/CAN
POZNÁMKA
Má-li Váš vůz Mazda na volantu následující spínače, je vybaven systémem radarového
adaptivního tempomatu Mazda (MRCC) nebo systémem radarového adaptivního tempomatu
Mazda s funkcí Stop & Go (MRCC s funkcí Stop & Go).
Viz Radarový adaptivní tempomat Mazda (MRCC) na straně 4-141.
Při jízdě
Te m p o m a t
4-216*Některé modely.
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

Viz Radarový adaptivní tempomat Mazda s funkcí Stop & Go (MRCC s funkcí Stop & Go)
na straně 4-153.
Spínač CANCEL Spínač RES
Spínač OFF
spínač spínač
Spínač MODE
Spínač SET-
Spínač SET+
Při jízdě
Tempomat
4-217
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

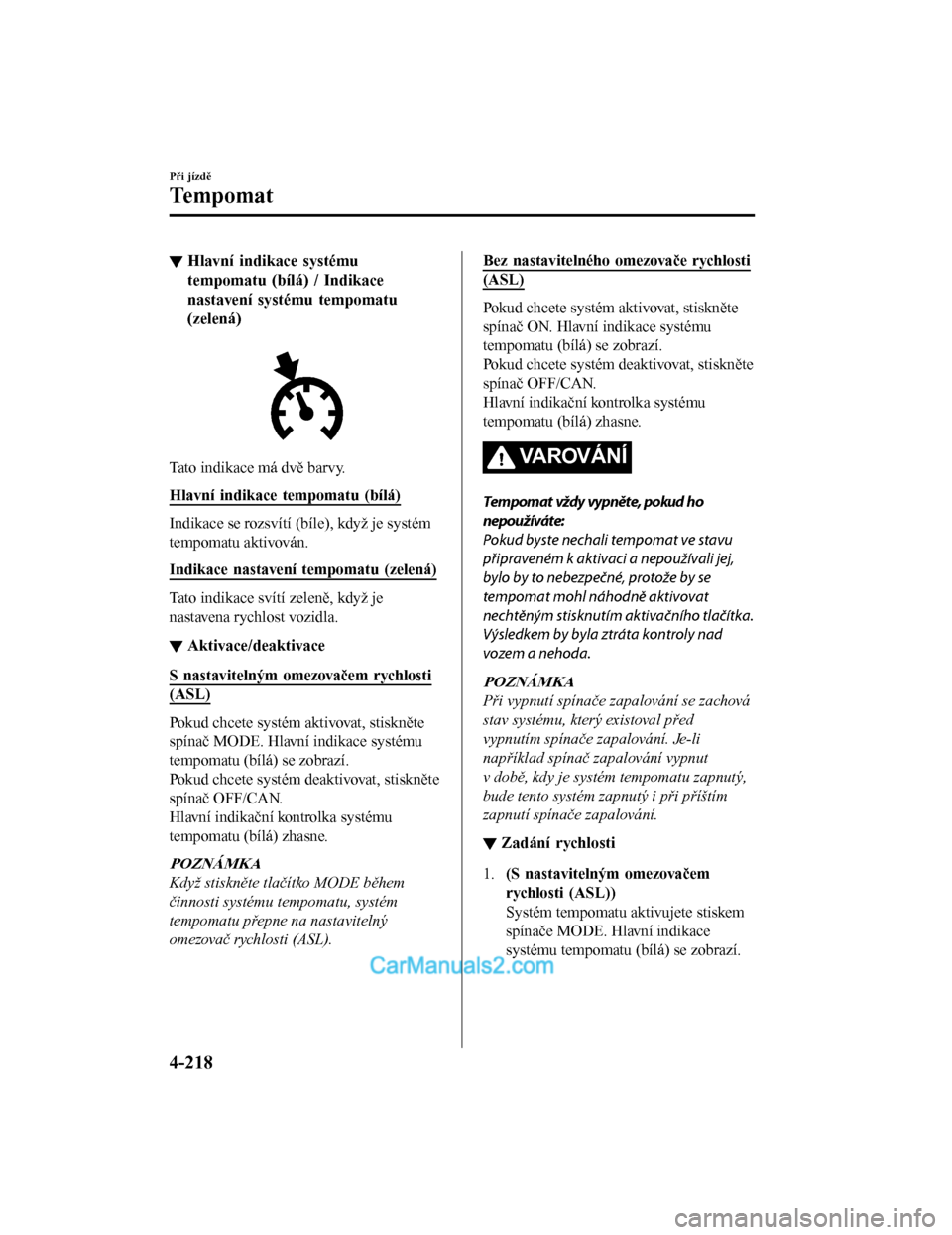

▼Hlavní indikace systému
tempomatu (bílá) / Indikace
nastavení systému tempomatu
(zelená)
Tato indikace má dvě barvy.
Hlavní indikace tempomatu (bílá)
Indikace se rozsvítí (bíle), když je systém
tempomatu aktivován.
Indikace nastavení tempomatu (zelená)
Tato indikace svítí zeleně, když je
nastavena rychlost vozidla.
▼Aktivace/deaktivace
S nastavitelným omezovačem rychlosti
(ASL)
Pokud chcete systém aktivovat, stiskněte
spínač MODE. Hlavní indikace systému
tempomatu (bílá) se zobrazí.
Pokud chcete systém deaktivovat, stiskněte
spínač OFF/CAN.
Hlavní indikační
kontrolka systému
tempomatu (bílá) zhasne.
POZNÁMKA
Když stiskněte tlačítko MODE během
činnosti systému tempomatu, systém
tempomatu přepne na nastavitelný
omezovač rychlosti (ASL).
Bez nastavitelného omezovače rychlosti
(ASL)
Pokud chcete systém aktivovat, stiskněte
spínač ON. Hlavní indikace systému
tempomatu (bílá) se zobrazí.
Pokud chcete systém deaktivovat, stiskněte
spínač OFF/CAN.
Hlavní indikační kontrolka systému
tempomatu (bílá) zhasne.
VA R OV Á N Í
Tempomat vždy vypněte, pokud ho
nepoužíváte:
Pokud byste nechali tempomat ve stavu
připraveném k aktivaci a nepoužívali jej,
bylo by to nebezpečné, protože by se
tempomat mohl náhodně aktivovat
nechtěným stisknutím aktivačního tlačítka.
Výsledkem by byla ztráta kontroly nad
vozem a nehoda.
POZNÁMKA
Při vypnutí spínače zapalování se zachová
stav systému, který existoval před
vypnutím spínače zapalování. Je-li
například spínač zapalování vypnut
v době, kdy je systém tempomatu zapnutý,
bude tento systém zapnutý i při příštím
zapnutí spínače zapalování.
▼ Zadání rychlosti
1.
(S nastavitelným omezovačem
rychlosti (ASL))
Systém tempomatu aktivujete stiskem
spínače MODE. Hlavní indikace
systému tempomatu (bílá) se zobrazí.
Při jízdě
Te m p o m a t
4-218
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

(Bez nastavitelného omezovače
rychlosti (ASL))
Systém tempomatu aktivujete stiskem
spínače ON. Hlavní indikace systému
tempomatu (bílá) se zobrazí.
2. Zvyšte rychlost jízdy na požadovanou
hodnotu, která musí být vyšší než
25 km/h.
3. Rychlost pro tempomat nastavte
stisknutím spínače SET
při
požadované rychlosti. Rychlost pro
tempomat se nastaví v okamžiku
stisknutí spínače SET
. Současně
uvolněte pedál akcelerátoru. Indikace
nastavení tempomatu (zelená) se
zobrazí.
POZNÁMKA
•Nastavení rychlosti tempomatu nelze
provádět za následujících podmínek:
•(Automatická převodovka)
Volicí páka je v poloze P nebo N.
•(Manuální převodovka)
Řadicí páka je v neutrální poloze.
•Parkovací brzda je zatažená.
•(Vozidla s nastavitelným
omezovačem rychlosti (ASL))
Je stisknut spínač MODE pro
nastavitelný omezovač rychlosti (ASL).
•Uvolněte spínač SET nebo RES/ při
požadované rychlosti, jinak bude
rychlost stále růst při souvislém stisknutí
spínače RES
nebo stále klesat při
souvislém stisknutí spínače SET
(vyjma situace se sešlápnutým plynovým
pedálem).
•Při jízdě v prudkém svahu může vozidlo
dočasně zpomalit při stoupání nebo
zrychlit při klesání.
•Tempomat se deaktivuje, pokud rychlost
vozidla klesne pod 21 km/h, například
při prudkém stoupání.
•Funkce tempomatu může být zrušena,
pokud rychlost vozu poklesne o přibližně
15 km/h pod nastavenou hodnotu, což se
může stát například při jízdě do
dlouhého táhlého kopce.
Rychlost vozidla nastavená tempomatem
zobrazuje v přístrojovém panelu.
Přístrojový panel typu A
Přístrojový panel typu B
Modely určené pro Evropu
Vyjma modelů určených
pro Evropu Multifunkční displej
Aktivní projekční displej
Při jízdě
Tempomat
4-219
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

▼Zvýšení zadané rychlosti
Proveďte jeden z následujících úkonů.
Zvýšení rychlosti použitím tlačítek
tempomatu
Stiskněte spínač RES/ a podržte ho
stisknutý. Váš vůz začne zrychlovat. Po
dosažení požadované rychlosti spínač
uvolněte.

Nastavenou rychlost můžete také změnit
krátkým stisknutím spínače RES/
. Čím
vícekrát spínač stisknete, tím více se
rychlost zvýší.
Zvýšení rychlosti jedním stisknutím
spínače RES/
Pokud je rychlost vozidla na přístrojovém
panelu uvedena v km/h: 1 km/h
Pokud je rychlost vozidla na přístrojovém
panelu uvedena v mph: 1 mph
Zvýšení rychlosti použitím pedálu
akcelerátoru
Sešlápněte pedál akcelerátoru a počkejte,
až dosáhnete požadované rychlosti.
Stiskněte spínač SET
a okamžitě ho
uvolněte.
POZNÁMKA
Pokud je aktivován tempomat a Vy
potřebujete dočasně zrychlit jízdu,
sešlápněte pedál akcelerátoru
a akcelerujte. Při zvýšení rychlosti funkce
tempomatu zrušena nebude a nedojde ani
ke změně nastavení rychlosti. Původně
nastavené rychlosti dosáhnete uvolněním
pedálu akcelerátoru.
▼ Snížení zadané rychlosti
Stiskněte spínač SET a podržte ho
stisknutý. Vůz začne postupně zpomalovat.
Po dosažení požadované rychlosti spínač
uvolněte.

Nastavenou rychlost můžete také změnit
krátkým stisknutím spínače SET
. Čím
vícekrát spínač stisknete, tím více se
rychlost sníží.
Snížení rychlosti jedním stisknutím
spínače SET
Pokud je rychlost vozidla na přístrojovém
panelu uvedena v km/h: 1 km/h
Pokud je rychlost vozidla na přístrojovém
panelu uvedena v mph: 1 mph
▼ Obnovení zadané rychlosti při
momentální rychlosti jízdy vyšší než
25 km/h
Pokud funkce tempomatu dočasně zrušena
(například sešlápnutí brzdového pedálu)
a systém je stále aktivován, je možné
automaticky obnovit poslední rychlost
stisknutím spínače RES/
.
Je-li rychlost vozidla nižší než 25 km/h,
akcelerujte tak, aby rychlost přesáhla
hranici 25 km/h, a poté stiskněte spínač
RES/
.
Při jízdě
Te m p o m a t
4-220
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

▼Dočasná deaktivace
Dočasné vypnutí systému provedete
jedním z následujících kroků:
•Lehce sešlápněte pedál brzdy.
•(Manuální převodovka)
Sešlápněte pedál spojky.
•Stiskněte spínač OFF/CAN.
Pokud spínač RES/
stisknete, když je
rychlost vozidla 25 km/h nebo vyšší,
systém se vrátí k dříve nastavené rychlosti.
POZNÁMKA
•Nastane-li kterákoli z následujících
podmínek, systém tempomatu je dočasně
vyřazen z činnosti.
•Parkovací brzda je zatažená.
•(Vozidla s nastavitelným
omezovačem rychlosti (ASL))
Je stisknut spínač MODE pro
nastavitelný omezovač rychlosti (ASL).
•(Automatická převodovka)
Volicí páka je v poloze P nebo N.
•(Manuální převodovka)
Řadicí páka je v neutrální poloze.
•Je-li systém tempomatu dočasně vyřazen
z činnosti byť i jednou z podmínek, které
toto zrušení činnosti způsobují, nelze
obnovit nastavenou rychlost.
•(Automatická převodovka)
Funkci tempomatu nelze zrušit při jízdě
v manuálním režimu (kdy je volicí páka
přesunuta z polohy D do polohy M). Za
tohoto stavu proto nebude účinné
brzdění motorem, a to ani tehdy, jestliže
převodovka přeřadí na nižší převodový
stupe\b. Pokud tedy potřebujete zpomalit,
snižte nastavenou rychlost nebo
sešlápněte brzdový pedál.
▼ Deaktivace
Když byl nastaven tempomat
(kontrolka nastavení tempomatu
(zelená) se rozsvítí)
Dlouhé stisknutí spínače OFF/CAN nebo
2x stisknutí spínače OFF/CAN.
Když nebyl nastaven tempomat (hlavní
kontrolka tempomatu (bílá) se rozsvítí)
Stiskněte spínač OFF/CAN.
Při jízdě
Tempomat
4-221
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf
