2017 MAZDA MODEL CX-5 Návod k obsluze (in Czech)

▼Funkce tempomatu
Když je zvolena tato funkce, je zrušeno
udržování odstupu a je pouze udržována
rychlost vozu.
Rychlost vozu může být nastavena na více
než přibližně 25 km/h.
Používejte funkci tempomatu při jízdě na
dálnicích, kdy není potřebné časté
zrychlování a zpomalování.
VA R OV Á N Í
Na následujících místech funkci
tempomatu nepoužívejte:
Mohlo by dojít k nehodě.

Silnice s ostrými zatáčkami a místa
s hustou dopravou, kdy mezi
jednotlivými vozidly není dostatek místa.
(Jízda za těchto podmínek s použitím
funkce tempomatu není možná)
 Strmá klesání (nastavená rychlost může
být překročena kvůli nedostatečnému
brzdění motorem)
 Kluzké vozovky, zledovatělé nebo
zapadlé sněhem (pneumatiky by mohly
prokluzovat a Vy byste mohli ztratit
kontrolu)
Vždy jezděte opatrně:
Varování a ovládání brzd není funkční,
když je funkce udržování odstupu zrušena
a systém je přepnut pouze na tempomat.
Sešlápněte brzdový pedá l, abyste zpomalili
podle podmínek okolí a udrželi bezpečnou
vzdálenost od vozidla před Vámi a jezděte
opatrně.
Přepnutí na funkci tempomatu
Když je spínač MODE stisknut, dokud
systém nepřejde k hlavní indikaci
tempomatu (bílé), když je systém MRCC
s funkcí Stop & Go zapnut, systém se
přepne na funkci tempomatu.
Když je systém přepnut na tempomat,
indikace a multifunkčn í displej upozorňují
řidiče takto:
•Indikace nastavení MRCC s funkcí
Stop & Go (zelená) nebo hlavní indikace
MRCC s funkcí Stop & Go (bílá) se
neobjevují a hlavní indikace tempomatu
(bílá) je zapnuta.
•Zpráva se zobrazuje na multifunkčním
displeji.
VA R OV Á N Í
Funkci tempomatu vždy vypněte, když ji
nepoužíváte:
Ponechání funkce tempomatu zapnuté,
když ji nepoužíváte, je nebezpečné, protože
by se mohla neočekávaně aktivovat
a mohlo by dojít k nehodě.
Jak nastavit rychlost
Upravte systém na požadovanou rychlost
vozidla pomocí pedálu akcelerátoru.
Když stisknete spínač SET
nebo SET,
indikace nastavení tempomatu (zelená) se
objeví a začne ovládání udržování
odstupu.
Při jízdě
i-ACTIVSENSE
4-166
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

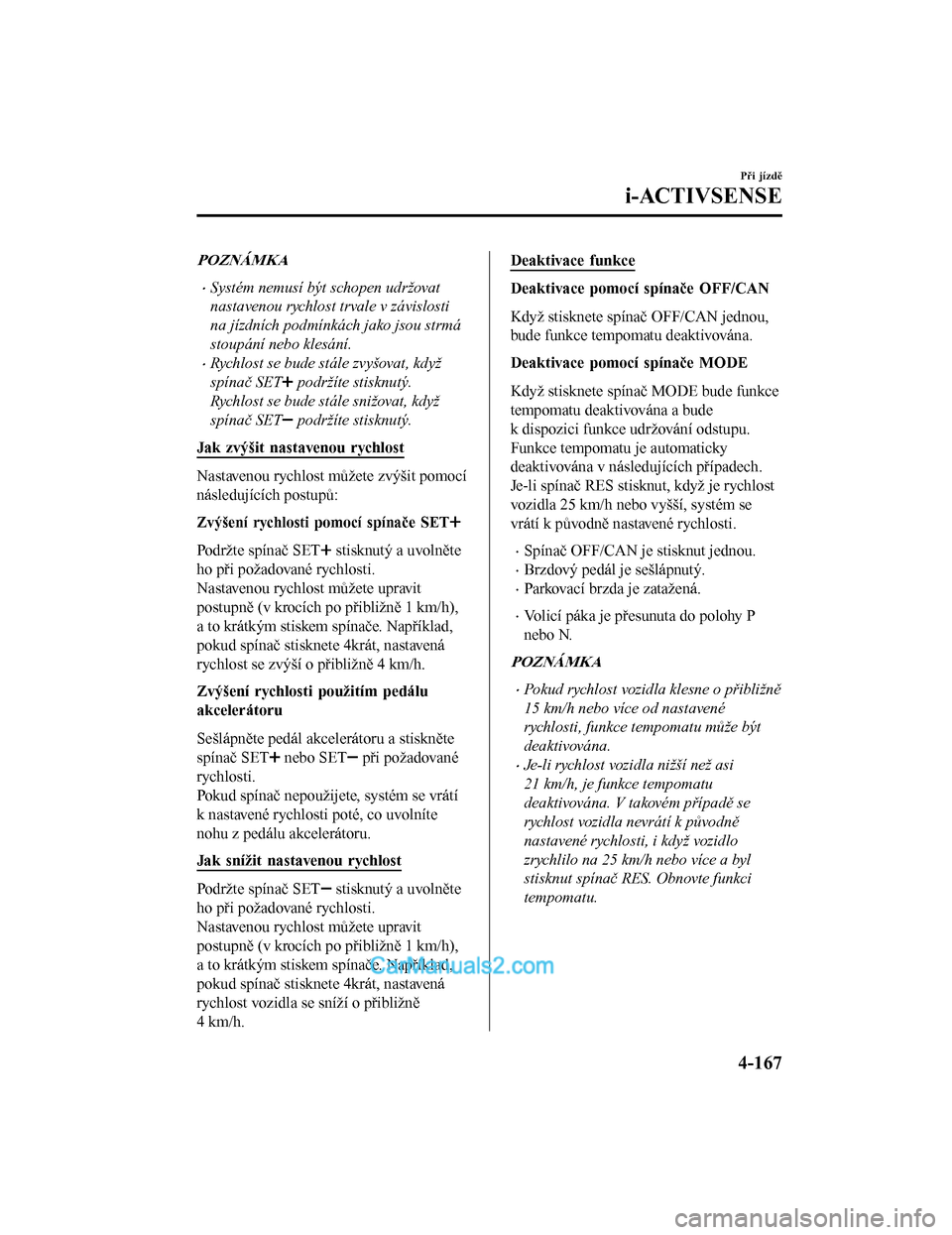

POZNÁMKA
•Systém nemusí být schopen udržovat
nastavenou rychlost trvale v závislosti
na jízdních podmínkách jako jsou strmá
stoupání nebo klesání.
•Rychlost se bude stále zvyšovat, když
spínač SET
podržíte stisknutý.
Rychlost se bude stále snižovat, když
spínač SET
podržíte stisknutý.
Jak zvýšit nastavenou rychlost
Nastavenou rychlost můžete zvýšit pomocí
následujících postupů:
Zvýšení rychlosti pomocí spínače SET
Podržte spínač SET stisknutý a uvolněte
ho při požadované rychlosti.
Nastavenou rychlost můžete upravit
postupně (v krocích po přibližně 1 km/h),
a to krátkým stiskem spínače. Například,
pokud spínač stisknete 4krát, nastavená
rychlost se zvýší o přibližně 4 km/h.
Zvýšení rychlosti použitím pedálu
akcelerátoru
Sešlápněte pedál akcelerátoru a stiskněte
spínač SET
nebo SET při požadované
rychlosti.
Pokud spínač nepoužijete, systém se vrátí
k nastavené rychlosti poté, co uvolníte
nohu z pedálu akcelerátoru.
Jak snížit nastavenou rychlost
Podržte spínač SET stisknutý a uvolněte
ho při požadované rychlosti.
Nastavenou rychlost můžete upravit
postupně (v krocích po přibližně 1 km/h),
a to krátkým stiskem spínače. Například,
pokud spínač stisknete 4krát, nastavená
rychlost vozidla se sníží o přibližně
4 km/h.
Deaktivace funkce
Deaktivace pomocí spínače OFF/CAN
Když stisknete spínač OFF/CAN jednou,
bude funkce tempomatu deaktivována.
Deaktivace pomocí spínače MODE
Když stisknete spínač MODE bude funkce
tempomatu deaktivována a bude
k dispozici funkce udržování odstupu.
Funkce tempomatu je automaticky
deaktivována v následujících případech.
Je-li spínač RES stiskn ut, když je rychlost
vozidla 25 km/h nebo vyšší, systém se
vrátí k původně nastavené rychlosti.
•Spínač OFF/CAN je stisknut jednou.
•Brzdový pedál je sešlápnutý.
•Parkovací brzda je zatažená.
•Volicí páka je přesunuta do polohy P
nebo N.
POZNÁMKA
•Pokud rychlost vozidla klesne o přibližně
15 km/h nebo více od nastavené
rychlosti, funkce tempomatu může být
deaktivována.
•Je-li rychlost vozidla nižší než asi
21 km/h, je funkce tempomatu
deaktivována. V takovém případě se
rychlost vozidla nevrátí k původně
nastavené rychlosti, i když vozidlo
zrychlilo na 25 km/h nebo více a byl
stisknut spínač RES. Obnovte funkci
tempomatu.
Při jízdě
i-ACTIVSENSE
4-167
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

Systém zabraňujícího opuštění jízdního pruhu (LAS)
a systém varování před opuštěním jízdního pruhu
(LDWS)
*
Systém LAS&LDWS upozorňuje řidiče na to, že se vozidlo může vychylovat ze svého
jízdního pruhu, a prostředni ctvím posilovače řízení pomá há řidiči udržet vozidlo
v požadovaném jízdním pruhu.
Přední snímací kamera (FSC) detekuje bílé (žlu té) čáry vymezující jízdní pruh, ve kterém se
vozidlo nachází, a pokud systém stanoví, že se vozidlo z tohoto pruhu začíná vychylovat,
uvede v činnost elektrický posilovač řízení, aby řidiči pomohl udržet vozidlo
v požadovaném jízdním pruhu. Systém řidiče ro vněž upozorňuje tím, že aktivuje varovnou
signalizaci, vibrace volantu a zobrazení upozornění na opouštění jízdního pruhu na displeji.
Systém používejte, když s vozidlem jedete po vozovce s bílými (žlutými) čárami, jako
například na rychlostních silnicích a dálnicích.
Viz Přední snímací kamera (FSC) na straně 4-205.

Působení systému LAS&LDWS na posilovač řízení má funkci časového nastavení
s možnostmi „Pozdní“ a „Včasné“.
Je-li zvoleno nastavení „Pozdní“, systém podporuje úkony prováděné řidičem pomocí
volantu tehdy, existuje-li možnost vychýlení vozidla z jeho jízdního pruhu.
Je-li zvoleno nastavení „Včasné“, systém trvale podporuje úkony prováděné řidičem pomocí
volantu tak, aby vozidlo zůstávalo v blízkosti svého jízdního pruhu.
Nastavení „Pozdní“ a „Včasné“ (časové nastavení účinku podpory poskytované
prostřednictvím posilovače řízení) je možno změnit.
Viz Možnosti vlastního nastavení na straně 9-14.
„Pozdní“ funkce „Včasná“ funkce
Při jízdě
i-ACTIVSENSE
4-168*Některé modely.
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

VA R OV Á N Í
Nespoléhejte pouze na funkci LAS&LDWS:
LAS&LDWS není systém automatického řízení . Kromě toho tento systém není určen ke
kompenzování nedostatečné pozornosti řidiče a nadměrné spoléhání na jeho účinnost by
mohlo mít za následek vznik nehody.
 Detekční schopnosti LAS&LDWS jsou omezen é. Vždy udržujte kurz pomocí volantu
a jezděte opatrně.
Nepoužívejte LAS&LDWS za následujících podmínek:
V závislosti na aktuálních jízdních podmínkách nemusí systém fungovat správně a může dojít
k nehodě.
 Jízda po silnicích s prudkými zatáčkami.
 Jízda za špatného počasí (déšť, mlha, sněžení).
 Kluzké silnice, například zledovatělé nebo zasněžené vozovky.
 Silnice s hustým provozem a nedostatečnou vzdáleností mezi vozidly.
 Silnice bez vodorovného značení pomocí bílých (žlutých) čar.
 Silnice zúžené kvůli stavebním pracím nebo uzavírkám.
 Jízda v dočasně vymezeném jízdním pruhu nebo v úseku, kde je některý jízdní pruh uzavřen
kvůli provádění stavebních prací a kde mů že být vyznačeno více bílých (žlutých)
vymezovacích čar (případně přerušených čar).
 Vozidlo jede po jiném typu silnice než po rychlostní silnici nebo dálnici.
 Tlak vzduchu v pneumatikách ne odpovídá předepsané hodnotě.
 Používají se pneumatiky mající odlišnou specifikovanou velikost, jako například nouzová
dojezdová náhradní pneumatika.
UPOZORNĚ NÍ
Předpokladem normálního fu ngování systému LAS&LDWS je dodržování následujících
pokynů.
 Neprovádějte úpravy podvozku vozidla.
 Vždy používejte přední i zadní disky kol a pneumatiky specifikovaného typu a velikosti.
O výměně pneumatik se poraďte s kvalifikovaným opravcem – doporučujeme
autorizovaného opravce vozů Mazda.
Při jízdě
i-ACTIVSENSE
4-169
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

POZNÁMKA
•Když použijete páčku ukazatelů směru, protože chcete změnit jízdní pruh, systém
LAS&LDWS se automaticky deaktivuje. Systém LAS&LDWS se stává opět funkčním,
jakmile je páčka ukazatelů směru vrácena do původní polohy a systém detekuje bílé
(žluté) čáry, které vymezují jízdní pruh, ve kterém se vozidlo normálním způsobem
pohybuje.
•Pokud dojde k náhlé manipulaci s volantem, plynovým pedálem nebo brzdovým pedálem
a vozidlo se pohybuje v blízkosti bílé (žluté) čáry, systém stanoví, že chcete přejet do jiného
jízdního pruhu a činnost systému LAS&LDWS bude dočasně zrušena. Systém LAS&LDWS
se stává opět funkčním, jakmile detekuje bílé (žluté) čáry, které vymezují jízdní pruh, ve
kterém se vozidlo normálním způsobem pohybuje.
•Pokud se vozidlo během krátké doby opakovaně vychýlí ze svého jízdního pruhu, systém
LAS&LDWS může přestat fungovat.
•Nejsou-li detekovány bílé (žluté) čáry, kter é vymezují jízdní pruh, systém LAS&LDWS není
v činnosti.
•Za následujících podmínek nemusí být systém LAS&LDWS schopen detekovat bílé (žluté)
čáry správně a tedy ani normálně fungovat.
•Předmět položený na přístrojové desce se odráží v čelním skle a je snímán kamerou.
•V zavazadlovém prostoru nebo na zadním se dadle je naložen těžký náklad a vozidlo je
nakloněné.
•Tlak vzduchu v pneumatikách neodpovídá předepsané hodnotě.
•Vozidlo je vybaveno jinými než běžnými pneumatikami.
•Vozidlo projíždí křižovatkou nebo jede po silnici, která se rozděluje.
•Bílé (žluté) čáry jsou hůře viditelné kvůl i nečistotám nebo vybledlé/odlupující se
nátěrové hmotě.
•Vozidlo před vámi jede příliš blízko u bílé (žluté) čáry vymezující jízdní pruh a ta je pro
hůře viditelná.
•Bílé (žluté) čáry vymezující jízdní pruh jsou málo viditelné kvůli špatnému počasí (déšť,
mlha nebo sníh).
•Vozidlo jede v dočasně vymezeném jízdním pruhu nebo v úseku, kde je některý jízdní
pruh uzavřen kvůli provádění stavebních prací a kde může být vyznačeno více bílých
(žlutých) vymezovacích čar (případně přerušených čar).
•Na vozovce je detekována zavádějící čára jako například dočasná čára použitá při
uzavírce nebo stín, ležící sníh, popřípadě žlábek naplněný vodou.
•Náhle se změní jas okolí jako například při vjezdu do tunelu nebo výjezdu z něj.
•Osvětlení světlomety je oslabeno kvůli nečistotám nebo nesprávnému seřízení sklonu.
•Čelní sklo je znečištěné nebo zamlžené.
•Čelní sklo a kamera jsou zamlžené (pokryté kapkami vody).
•Od povrchu vozovky se zpětně odráží světlo.
•Povrch vozovky je mokrý a lesklý po dešti nebo jsou na vozovce louže.
Při jízdě
i-ACTIVSENSE
4-170
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

•Na vozovce je stín svodidla rovnoběžný s bílou (žlutou) čárou vymezující jízdní pruh.
•Jízdní pruh je výjimečně úzký nebo výjimečně široký.
•Jízda po silnicích s prudkými zatáčkami.
•Vozovka je příliš nerovná.
•Vozidlo se otřáslo po nárazu na nerovnost na silnici.
•Vedle sebe jsou umístěny dvě bílé (žluté) čáry vymezující jízdní pruh nebo více
takových čar.
•Na silnici jsou vodorovná značení různých tvarů, například před křižovatkou.
Při jízdě
i-ACTIVSENSE
4-171
2017-7-18 12:05:07Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

▼Obsluha systému
Ujistěte se, že indikační kontrolka vypnutí
systému LAS&LDWS na přístrojovém
panelu nesvítí. Když indikační kontrolka
vypnutí systému LAS&LDWS svítí,
stiskněte spínač a přesvědčte se, že
indikační kontrolka zhasla.
Indikace LAS&LDWS (bílá) se zobrazuje
na multifunkčním displeji a systém přejde
do pohotovostního stavu.
(bílá)
Dokud se systém nachází v pohotovostním
stavu, jeďte s vozidlem uprostřed jízdního
pruhu. Jsou-li splněny všechny
z následujících podmínek, indikace
systému LAS&LDWS (zelená) se zobrazí
na multifunkčním informačním displeji
a systém je funkční.
(zelená)
•Motor běží.
•Rychlost vozu je přibližně 60 km/h nebo
vyšší.
•Systém detekuje bílé (žluté) čáry na
pravé i levé straně.
•Řidič ovládá volant.
•Jízdní pruh není úzký ani široký.

POZNÁMKA
Indikace systému LAS&LDWS je bílá, když
systém detekuje bílou (žlutou) čáru pouze
nalevo nebo napravo a indikace se změní
na zelenou, když detekuje bílé (žluté) čáry
na pravé i levé straně.
Detekce pouze na levé nebo pravé straně Detekce na levé
i pravé straně
(bílá) (zelená)
Systém LAS&LDWS přechází do
pohotovostního stavu v následujících
případech:
•Systém není schopen detekovat bílé
(žluté) čáry vymezující jízdní pruh.
•Rychlost vozu je menší než přibližně 60
km/h.
•Je aktivován systém ABS/TCS.
•Je vypnut systém TCS.
Je-li systém TCS vypnut, když je
v činnosti, zazní varovný zvukový signál
a systém přejde do pohotovostního
stavu.
•Vozidlo projíždí prudkou zatáčkou.
•Brzdový pedál je sešlápnutý.
•Řidič náhle otočí volantem.
•Jízdní pruh je výjimečně úzký nebo
výjimečně široký.
Při jízdě
i-ACTIVSENSE
4-172
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

POZNÁMKA
•(Je-li zvoleno časové nastaveníposilovače řízení „Pozdní“)
•Systém LAS&LDWS není funkční,
dokud nedetekuje bílou (žlutou) čáru
buď na levé nebo na pravé straně
jízdního pruhu.
•Pokud systém detekuje bílou (žlutou)
čáru pouze na jedné straně jízdního
pruhu, nebude podpůrná funkce
posilovače řízení a varování
aktivováno na té straně jízdního
pruhu, kde čára nebyla detekována.
Podpůrná funkce posilovače řízení
a varování se týkají pouze vychýlení
z jízdního pruhu na té jeho straně, kde
je detekována čára.
•(Je-li zvoleno časové nastavení
posilovače řízení „Včasné“)
•Je-li zvoleno časové nastavení
posilovače řízení „Včasné“, systém
LAS&LDWS není plně funkční, dokud
nedetekuje bílou (žlutou) čáru na levé
a na pravé straně jízdního pruhu.
Jestliže systém detekuje bílou (žlutou)
čáru buď pouze na levé nebo pouze na
pravé straně jízdního pruhu, je funkční
pouze na té straně, kde detekuje čáru.
•Činnost posilovače řízení je
podporována tak, aby vozidlo
zůstávalo v blízkosti středu jízdního
pruhu. V závislosti na podmínkách,
jako například na zakřivení vozovky,
stoupání či klesání vozovky, zvlnění
vozovky a rychlosti vozidla, nemusí být
systém schopen udržovat vozidlo
blízko středu jízdního pruhu.
•Pokud řidič sejme ruce z volantu (nedrží
volant), aktivuje se varovná zvuková
signalizace a zobrazí se upozornění na
multifunkčním displeji nebo na aktivním
projekčním displeji.

Systém zabraňující
opuštění jízdního
pruhu Prosím, držte
volant
Prosím, držte volant
Držte volant
Aktivní projekční displej Multifunkční displej
(Typ na čelním skle)
(Automaticky výklopný typ)
Pokud volant držíte jen lehce nebo
v závislosti na podmínkách na silnici,
může systém usoudit, že jste volant
pustili (nedržíte ho), i když ho držíte,
a zobrazit zprávu na multifunkčním
displeji nebo aktivním projekčním
displeji.
•Časové nastavení aktivace varování při
opuštění jízdního pruhu a podpůrné
funkce posilovače řízení lze měnit.
•Následující nastavení LAS&LDWS je
možné změnit: Viz Možnosti vlastního
nastavení na straně 9-14.
•Podpůrná funkce posilovače řízení
aktivována / deaktivována
•Citlivost systému (pravděpodobnost
zásahu posilovače řízení)
Při jízdě
i-ACTIVSENSE
4-173
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf
