2017 MAZDA MODEL CX-5 Návod k obsluze (in Czech)

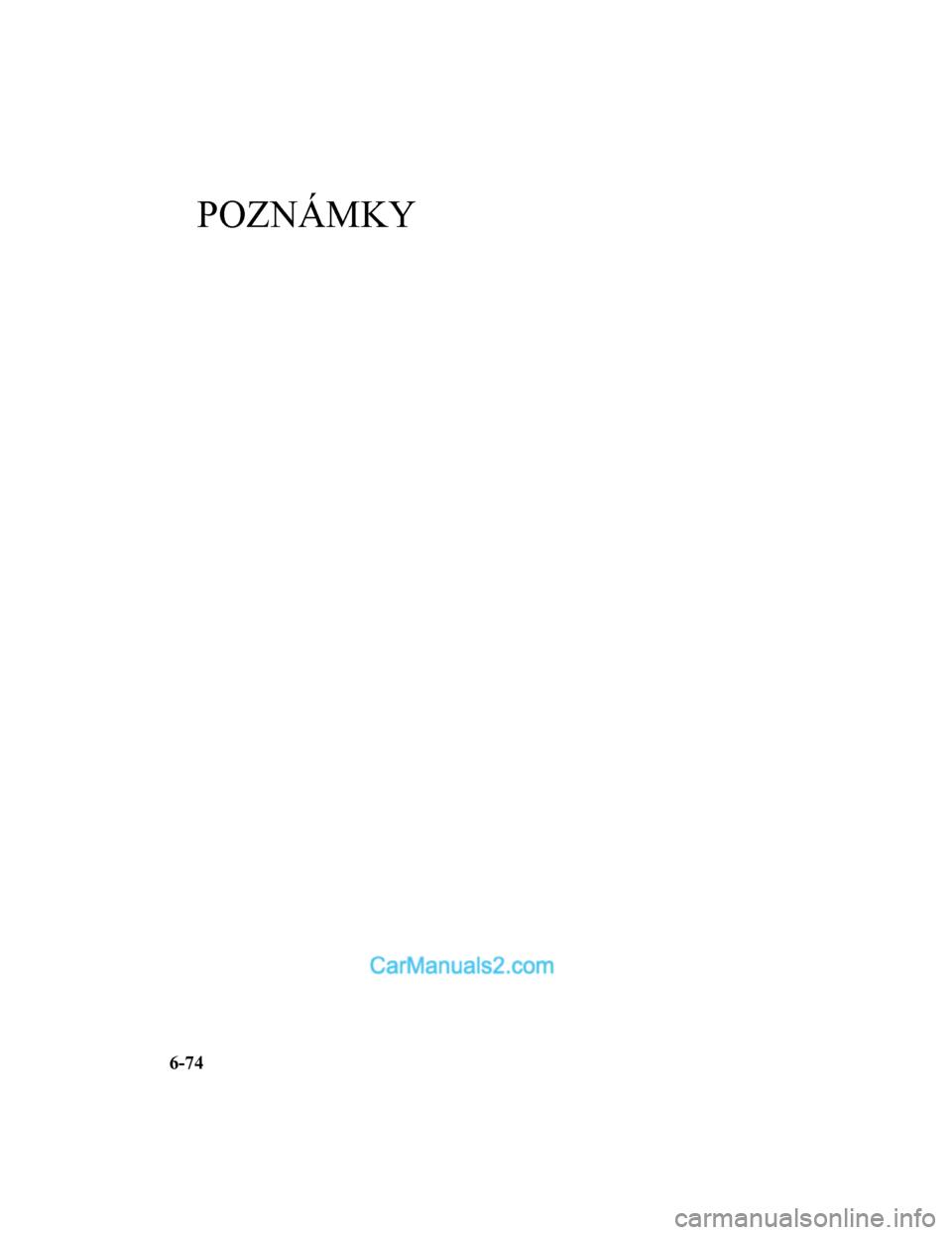

POZNÁMKY
6-74
2017-7-18 12:05:07Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

7Pokud vzniknou potíže
Užitečné informace, co dělat, pokud nastane nějaký problém
s vozidlem.
Mazda ERA-GLONASS
(Rusko)................................................7-2 Mazda ERA-GLONASS...............7-2
Indikace kontrolkami/
bzučákem.................................... 7-10
Zkušební režim........................... 7-11
Nouzové parkování..........................7-14 Nouzové parkování..................... 7-14
Popruh pro připevnění výstražného
trojúhelníku
*............................... 7-14
Defekt pneumatiky.......................... 7-15 Uložení náhradního kola
a nářadí....................................... 7-15
Sada pro nouzovou opravu
pneumatiky
*................................ 7-19
Výměna pneumatiky s defektem
(za náhradní kolo)....................... 7-26
Vybitý akumulátor.......................... 7-32 Startování pomocí startovacích
kabelů..........................................7-32
Nouzové startování.......................... 7-35 Startování zahlceného motoru
(SKYACTIV-G 2.0 a SKYACTIV-G
2.5).............................................. 7-35
Startování roztlačen ím................ 7-35
Vyčerpání paliva v nádrži
(SKYACTIV-D 2.2).................... 7-36
Přehřívání........................................ 7-37
Přehřívání................................... 7-37
Nouzové odtažení vozu................... 7-39 Postup při tažení...... ................... 7-39
Tažné háky.................................. 7-41
Varovné/Indikační kontrolky
a varovné zvukové signály..............7-43 Pokud se varovná kontrolka rozsvítí
nebo začne blikat... ..................... 7-43
Zprávy zobrazované na
multifunkčním displeji................7-60
Zprávy zobrazované na
displeji........................................ 7-62
Je aktivován varovný zvukový
signál...........................................7-64
Když nelze otevřít zadní výklopné
dveře..................................................7-72 Když nelze otevřít zadní výklopné
dveře........................................... 7-72
Aktivní projekční displej
nepracuje.......................................... 7-73 Pokud aktivní projekční displej
nepracuje.....................................7-73
*Některé modely.7-1
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

Mazda ERA-GLONASS
Mazda ERA-GLONASS je k dispozici pouze v Rusku.
Dojde-li k nějaké nouzové situaci, jako je nehoda nebo náhlá nevolnost, jednotka Mazda
ERA-GLONASS uskuteční automaticky hovor s call centrem nebo uživatel může zavolat do
call centra ručně a uskutečnit hlasový hovor.
Systém se aktivuje automaticky, když vozidlo prodělá náraz určité intenzity při nehodě, nebo
může být aktivován ručně pomocí spínače Mazda ERA-GLONASS, například když dojde
k náhlé nevolnosti.
Operátor call centra potvrdí stav prostřednictvím hlasového hovoru, potvrdí informace
o poloze vozidla zjištěné pomocí systému GPS/GLONASS
*1 a zavolá policii nebo
záchrannou službu.
*1 GPS/GLONASS, což je zkratka pro „Globální systém určování polohy/Globální družicový navigační systém“, je systém, který získává aktuální polohu vozidla na
základě příjmu rádiových vln vysílanýc h z družic GPS/GLONASS (provozovaných
Ruskou federací) na zem.
Informace o stavu
Zásahové vozidlo
Vytočení
a informace
o poloze
Poloha
Družice
Základnová stanice
mobilního telefonu
Dojde k nouzové situaci Call centrum
Policie a záchranné složky
Pokud vzniknou potíže
Mazda ERA-GLONASS (Rusko)
7-2
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

▼Součásti Mazda ERA-GLONASS
Reproduktor, anténa
Spínač Mazda
ERA-GLONASS
Mikrofon
VA R OV Á N Í
Používáte-li službu Mazda ERA-GLONASS, udržujte lékařské přístroje, jako například
implantované kardiostimulátory nebo
defibrilátory, ve vzdálenosti alespo\b 22 cm od antény
vozidla:
V opačném případě by funkce lékařského přís troje mohla být ovlivněna rádiovými vlnami.
Pokud vzniknou potíže
Mazda ERA-GLONASS (Rusko)
7-3
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

▼Princip funkce Mazda ERA-GLONASS
Automatický
hovorStav uživatele Mazda ERA-GLONASS
Call centrum /
Policie /
Pohotovostní
služby
Ruční hovor
Vznikne nouzová situace,
například náraz nebo náhlá
nevolnost Automatický hovor
uskutečněný proto,
že vozidlo prodělalo
náraz o určité síle
Informace o vozidle,
informace o poloze
a další
Informace
o stavu
Policie a záchranné
složky
Zásahové vozidlo
Záchrana Potvrzení stavu v hlasovém hovoru Ruční hovor
uskutečněný
uživatelem
Spínač Mazda
ERA-GLONASS
Pokud vzniknou potíže
Mazda ERA-GLONASS (Rusko)
7-4
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

UPOZORNĚNÍ
Nerozdělávejte jednotku Mazda ERA-GLONASS. Mohla by se poškodit a pak by v případě
nouze nemusela fungovat.
 Jednotka Mazda ERA-GLONASS je vybavena zabudovanou baterii, aby mohla pracovat
i tehdy, když nemá napájení od vozidla, například při nehodě.
Dodržujte níže uvedená doporučení. Pokud jednotku Mazda ERA-GLONASS nepoužíváte
správně, nemusí fungovat.
 Zabudovaná baterie není dobíjecího typu. Nepokoušejte se baterii dobít.
 Pokud je zabudovaná baterie slabá následkem přirozeného vybíjení a systém zjistí, že
nastal problém, není možné Mazda ERA-GLONASS použít. Pokud systém zjistí, že nastal
problém, kontrolka (červená) se rozsvítí u spínače Mazda ERA-GLONAS, aby informovala
řidiče. Nechejte si vozidlo zkontrolovat u autorizovaného opravce vozů Mazda. Viz
Indikace kontrolkami/bzučákem na straně 7-10.
POZNÁMKA
•Systém Mazda ERA-GLONASS můžete používat, když je spínač zapalování přepnut do
polohy ON.
•Existují dva způsoby, jak systém Mazda ERA-GLONASS uskuteč\buje hovory; automaticky
nebo ručně.
•Mazda ERA-GLONASS nemusí fungovat v následujících případech: Pokud Mazda
ERA-GLONASS nefunguje, musíte uskutečnit hovor z jiného telefonu, například
z nejbližšího dostupného veřejného telefonu.
•Vozidlo se nachází mimo dosah mobilní sítě
•Vozidlo je v prostředí se slabými rádiovým i vysílacími vlnami (např. uvnitř tunelů,
podzemních parkovišť, ve stínu budov a v horských oblastech)
•Pokud vozidlo nebylo vystaveno nárazu o určité intenzitě, i když došlo k nehodě.
•Došlo k velmi silnému nárazu, při kterém byla poškozena jednotka Mazda
ERA-GLONASS.
•Informace o poloze nelze získat, pokud nemohou být přijímány signály z družic systémů
GPS a GLONASS, nicméně hlasové hovory jsou možné.
•Když je uskuteč\bován hlasový hovor prostřednictvím jednotky ERA-GLONASS, je zvuk
audiosystému ztlumen, aby nerušil hovor.
•Může chvíli trvat, než call centrum zareaguje poté, co se jednotka Mazda ERA-GLONASS
aktivuje.
•Pokud nebudete schopni odpovídat na otázky operátora po zahájení hlasového hovoru,
může operátor pokračovat v postupu záchrany dle svého vlastního uvážení.
•I když vy hlas operátora slyšíte špatně, váš hlas může být v call centru slyšet dobře.
Pokračujte ve vysvětlování vaší situace.
Pokud vzniknou potíže
Mazda ERA-GLONASS (Rusko)
7-5
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

•Pokud se Mazda ERA-GLONASS aktivuje v okamžiku hovoru na mobilním telefonu pomocí
hands-free sady Bluetooth
®, může být tento hovor přerušen.
•Normální příjem pomocí hands-free sady Bluetooth® nemusí být možný, když je Mazda
ERA-GLONASS v činnosti.
•Hlasový hovor s operátorem nemusí být možný, když je rozbitý reproduktor nebo mikrofon.
Je-li reproduktor nebo mikrofon rozbitý, vždy si nechejte vozidlo zkontrolovat
u autorizovaného opravce vozů Mazda.
•Mazda ERA-GLONASS nemusí fungovat normáln ě mimo následující rozsah teplot: Pokud
Mazda ERA-GLONASS nefunguje normálně, musíte uskutečnit hovor z jiného telefonu,
například z nejbližšího dostupného veřejného telefonu.
Rozsah provozních teplot: -40° C až 85° C
•Může vzniknout rozdíl mezi informací o poloze zaslanou do call centra a skutečnou
polohou vozidla, kde se uskuteč\buje hovor. Proto v průběhu hlasového hovoru uveďte
orientační body v okolí vozidla, ze kterého voláte.
Automatické nouzové hovory
Pokud bylo vozidlo při nehodě vystaveno nárazu určité nebo vyšší intenzity, jsou informace
o vozidle automaticky odeslány do call centra.
Jakmile je dokončen přenos informací o vozidle nebo přibližně 20 sekund po zahájení
přenosu, je zahájen hlasový hovor s call centrem.
UPOZORN ĚNÍ
Je-li uskutečněn automaticky hovor, může do jít k vybití zabudované baterie a nouzové
hovory mohou být nemožné v případě, že by op ět došlo k nouzové situaci. Po uskutečnění
automatického nouzového hovoru si nechejte zabudovanou baterii vyměnit autorizovaným
opravcem Mazda.
POZNÁMKA
•Automatický nouzový hovor nemůže ukončit uživatel.
•Nouzový hovor ukončí call centrum. Uživatel nemůže ukončit nouzový hovor.
•Pokud bylo vozidlo při nehodě vystaveno nárazu určité nebo vyšší intenzity, je uskutečněn
automatický hovor, i když se bezpečnostní vzduchové vaky neaktivují.
1. Pokud bylo vozidlo při nehodě vystaveno nárazu určité nebo vyšší intenzity, jednotka Mazda ERA-GLONASS začne svou činnost automaticky.
Pokud vzniknou potíže
Mazda ERA-GLONASS (Rusko)
7-6
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

2. Kontrolka (zelená) u spínače Mazda ERA-GLONASS bliká pomalu (0,5sekundovéintervaly) a je uskutečněn hovor do call centra.
Zelená
3. Když je navázáno spojení s call centrem, kontrolka (zelená) začne blikat o něco rychleji(0,3sekunové intervaly), současně zní pípání a probíhá přenos informací o vozidle.
4. Jakmile je dokončen přenos informací o vozidle nebo přibližně 20 sekund po zahájení přenosu, zazní pípnutí a je zahájen hlasový hovor s call centrem.
5. Pokud spojení selže, rozsvítí se kontrolka (červená) a kontrolka (zelená) bliká rychle (0,15sekundové intervaly) a současně zní pípání.
V takovém případě navažte spojení ručně pomocí spínače Mazda ERA-GLONASS,
protože automatické spojení není možné.
Zelená
(bliká)Červená
(rozsvítí se)
Ruční nouzové hovory
Když je zapalování zapnuté, stiskněte dlouze spínač Mazda ERA-GLONASS a jakmile prst
ze spínače uvolníte, budou informace o vozidle automaticky přeneseny do call centra.
Jakmile je dokončen přenos informací o vozidle nebo přibližně 20 sekund po zahájení
přenosu, je zahájen hlasový hovor s call centrem.
POZNÁMKA
•Hovory uskuteč\buje ručně pouze v případech vyžadujících si urgentní zásah, jako je
například náhlá nevolnost nebo vážné zranění.
•Chcete-li uskutečnit nouzový hovor ručně, zastavte nejprve vozidlo na bezpečném místě.
Pokud vzniknou potíže
Mazda ERA-GLONASS (Rusko)
7-7
