2017 MAZDA MODEL CX-5 Návod k obsluze (in Czech)

Standardní pneumatiky
(Vyjma Malajsie, Thajska, Indonésie)
Rozměr pneumatikyTlak vzduchu v pneumatikách
Až 3 osoby ―Plné zatížení
225/65R17 102V Přední
230 kPa 260 kPa
Zadní 230 kPa 280 kPa
225/55R19 99V Přední
250 kPa 260 kPa
Zadní 250 kPa 290 kPa
(Malajsie, Thajsko, Indonésie)
Rozměr pneumatiky Tlak vzduchu v pneumatikách
Až 3 osoby ―Plné zatížení
225/65R17 102H
*1Přední 240 kPa 260 kPa
Zadní 240 kPa 280 kPa
225/55R19 99V Přední
250 kPa 260 kPa
Zadní 250 kPa 290 kPa
Hmotnost 1 osoby: Přibližně 75 kg*1 SKYACTIV-G 2.0
Náhradní kolo pro nouzové použití*
Rozměr pneumatiky Tlak vzduchu v pneumatikách
185/80R17 99M 320 kPa
Zimní pneumatiky
Rozměr pneumatikyTlak vzduchu v pneumatikách
Až 3 osoby ―Plné zatížení
225/65R17
*1 MS Přední
230 kPa 260 kPa
Zadní 250 kPa 300 kPa
225/55R19
*2 MS Přední
250 kPa 260 kPa
Zadní 270 kPa 310 kPa
Hmotnost 1 osoby: Přibližně 75 kg*1 Index zatížení a rychlostní kategorie: 102Q/102S/102H/102V*2 Index zatížení a rychlostní kategorie: 99Q/99S/99H/99V
Technické údaje
Technické údaje
9-12*Některé modely.
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

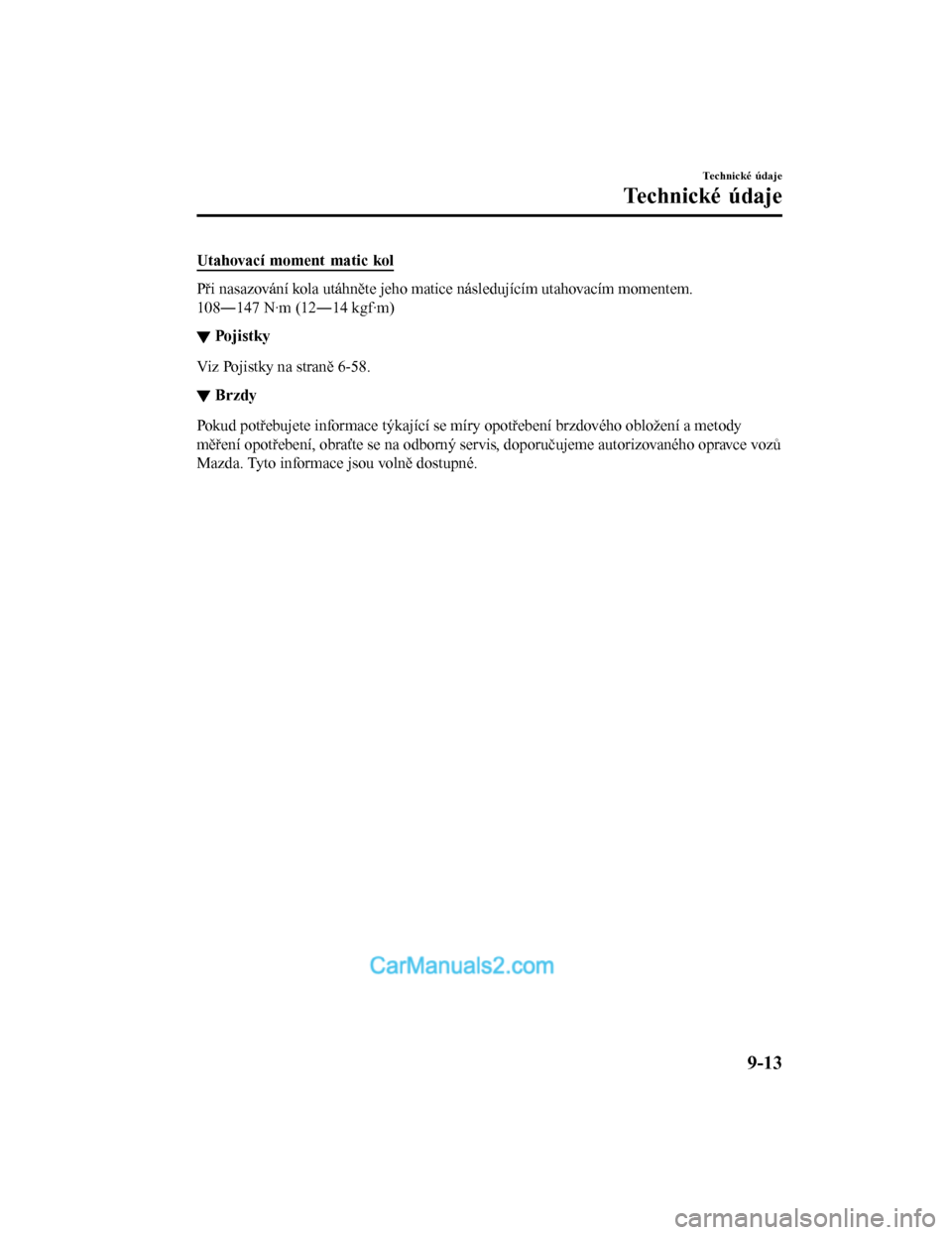

Utahovací moment matic kol
Při nasazování kola utáhněte jeho matice následujícím utahovacím momentem.
108―147 N·m (12―14 kgf·m)
▼Po j i s t ky
Viz Pojistky na straně 6-58.
▼
Brzdy
Pokud potřebujete informace týkající se mí
ry opotřebení brzdového obložení a metody
měření opotřebení, obraťte se na odborný se rvis, doporučujeme autorizovaného opravce vozů
Mazda. Tyto informace jsou volně dostupné.
Technické údaje
Technické údaje
9-13
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

Možnosti vlastního nastavení
Následující možnosti vlastního nastavení může nastavit nebo změnit zákazník nebo autorizo-
vaný opravce vozů Mazda. Podrobnosti zjistíte u autorizovaného opravce vozů Mazda.
Navíc existují některá nastavení, které si může změnit zákazník sám, a to v závislosti na kon-
krétním vybavení.
Konkrétní možnosti vlastního nastavení, které lze změnit, se liší v závislosti na trhu a výbavě
vozu.
Způsob změny nastavení
Nastavení, která lze změnit pomocí obrazovek středového displeje.
A: Viz Nastavení na straně 5-128.
B: Viz Monitor spotřeby paliva na straně 4-99.
C: Viz Aktivní projekční displej na straně 4-41.
Nastavení, která lze změnit pomocí spínačů vozidla.
D: Viz Funkce automatického zamykání / odemykání na straně 3-15.
E: Viz Dálkový ovladač na straně 3-4.
F: Viz Zamykání, odemykání pomocí vnějšího spínače dveří (S funkcí inteligentního dálko-
vého ovládání) na straně 3-12.
Nastavení, která může změnit pouze autorizovaný opravce vozů Mazda.
Položka FunkceNastavení
z výroby Dostupná na-
stavení Způsob
změny na- stavení
Bezpečnost
Pokročilý brzdo-
vý asistent
Smart City (Po-
kročilý SCBS)
(kromě Indoné-
sie a Tchaj-wa-
nu) (strana
4-188)
Inteligentní
brzdový asistent
(SBS) (strana
4-202) Systém je možné nastavit tak, aby Pokročilý
brzdový asistent Smart
City (pokročilý SCBS)
nefungoval.
*1Zap. Zap./Vyp. A ―
Je možné nastavit vzdálenost, při které se akti-
vuje varování před kolizí. StředníBlízká/Střední/
Vzdálená A
―
Hlasitost varování před kolizí lze změnit. Vysoká Vysoká/Nízká/
Vy p. A
―
Technické údaje
Možnosti vlastního nastavení
9-14
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

PoložkaFunkceNastavení
z výroby Dostupná na-
stavení Způsob
změny na-
stavení
Brzdový asistent
Smart City [pře-
kážka před vozi-
dlem] (SCBS F)
(Indonésie
a Tchaj-wan)
(strana 4-192)
Varování brzdo-
vého asistenta
Smart City [pře-
kážka za vozi-
dlem] (SCBS R)
(strana 4-197) Aktivní/neaktivní
*1Zap. Zap./Vyp. A
―
Systém zabraňu-
jícího opuštění
jízdního pruhu
(LAS) a systém
varování před
opuštěním jízd-
ního pruhu
(LDWS) (strana
4-168)Systém je možné nastavit tak, aby posilovač ří-
zení nefungoval.
Zap. Zap./Vyp. A
―
Je-li funkce posilovače
řízení zapnutaNačasování, kdy sy-
stém zabraňující opu-
štění jízdního pruhu
(LAS) a systém varo-
vání před opuštěním
jízdního pruhu
(LDWS) použije pod-
půrnou funkci posilo-
vače řízení, lze změ-
nit.
Pozdní Včasné/pozdní A
―
Citlivost zrušení zasa-
hování posilovače ří-
zení ze strany systému
zabraňujícího opuštění
jízdního pruhu (LAS)
a systému varování
před opuštěním jízdní-
ho pruhu (LDWS) lze
změnit.Vy s o k á
Vysoká/Střední/
Nízká A
―
Systém je možné na-
stavit tak, aby se upo-
zorňování systémem
zabraňujícím opuštění
jízdního pruhu neakti-
vovalo. Zap. Zap./Vyp. A
―
Technické údaje
Možnosti vlastního nastavení
9-15
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

PoložkaFunkceNastavení
z výroby Dostupná na-
stavení Způsob
změny na-
stavení
Systém zabraňu-
jícího opuštění
jízdního pruhu
(LAS) a systém
varování před
opuštěním jízd-
ního pruhu
(LDWS) (strana
4-168) Je-li funkce posilovače
řízení vypnuta
Je možné změnit nača-
sování, se kterým sy-
stém zabraňující opu-
štění jízdního pruhu
(LAS) a systém varo-
vání před opuštěním
jízdního pruhu
(LDWS) určuje, zda
vozidlo neúmyslně ne-
opouští svůj jízdní
pruh.
Středně
Časné/Střední/
Pozdní/Adaptiv- ní A
―
Citlivost varování sy-
stému zabraňujícího
opuštění jízdního pru-
hu (LAS) a systému
varování před opuště-
ním jízdního pruhu
(LDWS) lze změnit. Středně
Často/Středně/
Zřídka A
―
Typ varování systému zabraňujícího opuštění
jízdního pruhu (LAS) a systému varování před
opuštěním jízdního pruhu (LDWS) lze změnit. Vibrace
Vibrace/Pípání/
Bručení A
―
Intenzitu/hlasitost varo-
vání systému zabraňují-
cího opuštění jízdního
pruhu (LAS) a systému
varování před opuště-
ním jízdního pruhu
(LDWS) lze změnit. Vibrace
Nízká Vysoká/Nízká A ―
BručeníNízkáVysoká/Střední/
Nízká A
―
Pípnutí Nízká Vysoká/Nízká A ―
Monitorování
mrtvého úhlu
(BSM) (strana
4-118)Systém je možné nastavit tak, aby monitorování
mrtvého úhlu (BSM) nefungovalo.*1Zap. Zap./Vyp. A
―
Hlasitost varovného zvukového signálu*2VysokáVy s o k á /
Nízká/ Vy p. A
―
Systém podpory
rozpoznávání
vzdálenosti
(DRSS) (strana
4-131) Systém je možné nastavit tak, aby Systém pod-
pory rozpoznávání vzdálenosti (DRSS) nefun-
goval.
*1Zap. Zap./Vyp. A
―
Je možné změnit vzdálenost, při které se indi-
kace vozidla vpředu rozsvítí žlutě. BlízkáVzdálená/Střed-
ní/Blízká A
―
Upozornění při
zjištění ztráty
bdělosti řidiče
(DAA) (strana
4-135) Systém je možné nastavit tak, aby upozorňová-
ní při zjištění ztráty bdělosti řidiče (DAA) ne-
fungovalo.
*1Zap. Zap./Vyp. A
―
Technické údaje
Možnosti vlastního nastavení
9-16
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

PoložkaFunkceNastavení
z výroby Dostupná na-
stavení Způsob
změny na-
stavení
Systém rozpo-
znávání doprav-
ních značek
(TSR)
*3 (strana
4-124) Systém rozpoznávání dopravních značek (TSR)
je možné deaktivovat.
*1Zap. Zap./Vyp. A
―
Je možné změnit typ varování na nadměrnou
rychlost. Vy p.Vy p. /
Zobr./
Zobr. a zvuk A
―
Je možné změnit načasování aktivace varování
na nadměrnou rychlost.00/5/10 A ―
Systém parkova-
cích snímačů
(strana 4-242) Zobrazení/nezobrazení
Zap. Zap./Vyp. A―
Vo z i d l o
Zámky dveří
(strana 3-15)Provozní podmínka pro funkci automatického
zamykání/odemykání Zamknout:
Jízda Ode-
mknout: Za-
palování vy-
pnuto Vy p. /
Zamknout při
jízdě/
Zamknout: Jízda
Odemknout: Za-
palování vypnu- to/
Zamknout při
vyřazení z P/
Zamknout: Pře-
řazení z P, Ode-
mknout: Zařaze- ní P/
Zamknout: Jízda
Odemknout: Za- řazení P AD
Systém dálkové-
ho ovládání cen-
trálního zamyká-
ní (strana 3-3)
Čas do automatického zamknutí dveří
30 sekund90 sekund/
60 sekund/
30 sekund A
―
Technické údaje
Možnosti vlastního nastavení
9-17
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

PoložkaFunkceNastavení
z výroby Dostupná na-
stavení Způsob
změny na-
stavení
Systém inteli-
gentního dálko-
vého ovládání
centrálního za-
mykání (strana
3-9) Čas do automatického zamknutí dveří
30 sekund90 sekund/
60 sekund/
30 sekund A
―Funkce automatického zamykání aktivní/neak-
tivní Vy p. Z ap. / Vy p. A
―
Hlasitost zvukového
signálu při zamčení/
odemčeníModely určené pro
Evropu
Vy p.Vy s o k á /
Střední/
Nízká/ Vy p. A
E,
F
Vyjma modelů urče-
ných pro Evropu StředníVy s o k á /
Střední/ Nízká/ Vy p. A
E,
F
Systém osvětlení
vstupu do vozu
(strana 5-150) Čas do vypnutí osvětlení interiéru po uzamčení
dveří
15 sekund60 sekund/
30 sekund/
15 sekund/
7,5 sekund A
―
Čas do automatického vy pnutí osvětlení inte-
riéru, když některé dveře nejsou uzavřeny úplně 30 minut60 minut/
30 minut/
10 minut A
―
Automatické ří-
zení stěračů
(strana 4-74) Aktivní/neaktivní
Zap.
Zap./Vyp.*4A―
Denní provozní
světla (strana
4-70) Aktivní/neaktivní
Zap. Zap./Vyp.――
Automatické ří-
zení světel (stra-
na 4-65)Čas, po kterém se světla zapnou
StředníSvětlo /
Střední světlo /
Střední/
Střední tma /
Tma A
―
Systém adaptiv-
ních předních
světlometů
(AFS) (strana
4-111) Aktivní/neaktivní
*1Zap. Zap./Vyp. A
―
Systém ovládání
dálkových světel
(HBC) (strana
4-112)Aktivní/neaktivní
*1Zap. Zap./Vyp. A
―
Technické údaje
Možnosti vlastního nastavení
9-18
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

PoložkaFunkceNastavení
z výroby Dostupná na-
stavení Způsob
změny na-
stavení
Adaptivní LED
světlomety
(ALH) (strana
4-115) Aktivní/neaktivní
*1Zap. Zap./Vyp. A
―
Upozornění na
rozsvícené vněj-
ší osvětlení vozu
(strana 7-64)Hlasitost varovného
zvukového signálu Vy s o k á , N í -
zká nebo Vy p. Vysoká/Nízká/
Vy p. A
―
Osvětlení při do-
jezdu (strana
4-69) Čas do vypnutí světlometů
30 sekund120 sekund/
90 sekund/
60 sekund/
30 sekund/ Vy p. A
―
Osvětlení při
příchodu (strana
4-70) Aktivní/neaktivní Modely určené pro
Evropu
Zap. Zap./Vyp. A
―
Vyjma modelů urče-
ných pro EvropuVy p. Z ap. / Vy p. A
―
Ukazatel směru
(strana 4-73)Hlasitost zvukové signalizace
Vysoká Vysoká/Nízká A―
Signalizace tro-
jím bliknutím
směrových svě-
tel (strana 4-74)Aktivní/neaktivní
Zap. nebo
Vy p. Zap./Vyp. A
―
Odmlžovač za-
dního okna (stra-
na 4-79)Lze změnit dobu činnosti odmlžovače zadního
okna.
15 minut15 minut / Trva-
le
*5――
Systém
Language (Ja-
zyk) Jazyk zpráv na displeji
AngličtinaV závislosti na
trhu
*6A―
Te m p e r at u r e
(Teplota) Jednotky teploty zobrazované na displeji °F nebo °C °F/°C A
―
Distance (Vzdá-
lenost)Jednotky vzdálenosti zobrazované na displeji mi nebo km mi/km A
―
Monitor spotřeby paliva (strana 4-99)
Závěrečná obra-
zovka Zobrazení/nezobrazení
Vyp. Zap./Vyp. B―
Postup při vynu-
lování spotřeby
palivaZapnutí/vypnutí propojení s resetováním spo-
třeby paliva a denního počítadla A
Vy p. Z ap. / Vy p. B
―
Technické údaje
Možnosti vlastního nastavení
9-19
