2017 MAZDA MODEL CX-5 Návod k obsluze (in Czech)

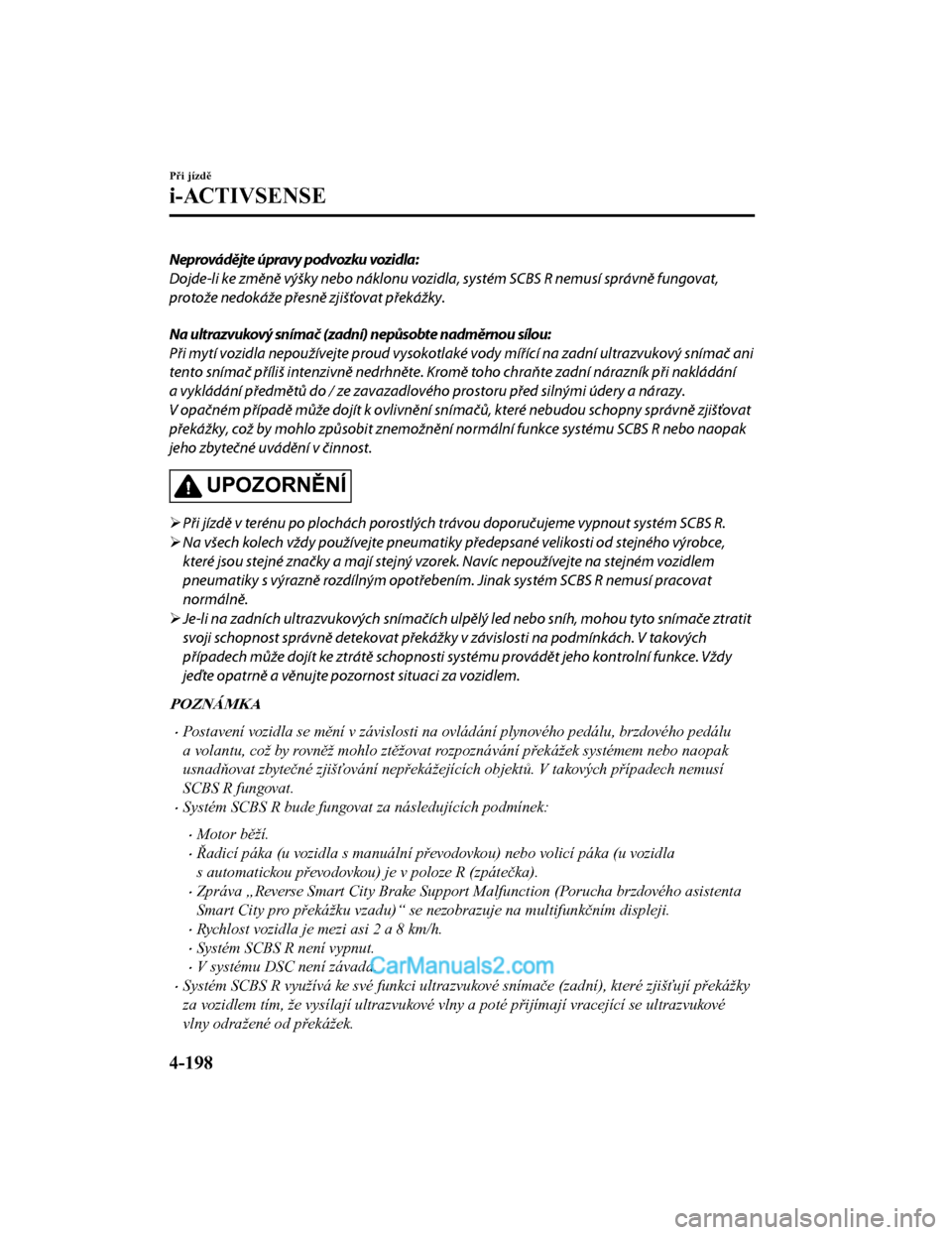

Neprovádějte úpravy podvozku vozidla:
Dojde-li ke změně výšky nebo náklonu vozidla, systém SCBS R nemusí správně fungovat,
protože nedokáže přesně zjišťovat překážky.
Na ultrazvukový snímač (zadní) nepůsobte nadměrnou sílou:
Při mytí vozidla nepoužívejte proud vysokotlaké vody mířící na zadní ultrazvukový snímač ani
tento snímač příliš intenzivně nedrhněte. Kromě toho chra\bte zadní nárazník při nakládání
a vykládání předmětů do / ze zavazadlovéh o prostoru před silnými údery a nárazy.
V opačném případě může dojít k ovlivnění snímačů, které nebudou schopny správně zjišťovat
překážky, což by mohlo způsobit znemožnění normální funkce systému SCBS R nebo naopak
jeho zbytečné uvádění v činnost.
UPOZORN ĚNÍ
 Při jízdě v terénu po plochách porostlých tr ávou doporučujeme vypnout systém SCBS R.
 Na všech kolech vždy používejte pneumatiky předepsané velikosti od stejného výrobce,
které jsou stejné značky a mají stejný vzorek. Navíc nepoužívejte na stejném vozidlem
pneumatiky s výrazně rozdílným opotřebením. Jinak systém SCBS R nemusí pracovat
normálně.
 Je-li na zadních ultrazvukových snímačích ulpělý led nebo sníh, mohou tyto snímače ztratit
svoji schopnost správně detekovat překážky v závislosti na podmínkách. V takových
případech může dojít ke ztrátě schopnosti systému provádět jeho kontrolní funkce. Vždy
jeďte opatrně a věnujte pozornost situaci za vozidlem.
POZNÁMKA
•Postavení vozidla se mění v závislosti na ovládání plynového pedálu, brzdového pedálu
a volantu, což by rovněž mohlo ztěžovat rozpoznávání překážek systémem nebo naopak
usnad\bovat zbytečné zjišťování nepřekážejících objektů. V takových případech nemusí
SCBS R fungovat.
•Systém SCBS R bude fungovat za následujících podmínek:
•Motor běží.
•Řadicí páka (u vozidla s manuální př evodovkou) nebo volicí páka (u vozidla
s automatickou převodovkou) je v poloze R (zpátečka).
•Zpráva „Reverse Smart City Brake Support Malfunction (Porucha brzdového asistenta
Smart City pro překážku vzadu)“ se nezobrazuje na multifunkčním displeji.
•Rychlost vozidla je mezi asi 2 a 8 km/h.
•Systém SCBS R není vypnut.
•V systému DSC není závada.
•Systém SCBS R využívá ke své funkci ultrazvukové snímače (zadní), které zjišťují překážky
za vozidlem tím, že vysílají ultrazvukové vlny a poté přijímají vracející se ultrazvukové
vlny odražené od překážek.
Při jízdě
i-ACTIVSENSE
4-198
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

•V následujících případech nejsou ultrazvukové snímače (zadní) schopny zjišťovat překážky
a systém SCBS R nemusí být funkční.
•Výška překážky je malá, jako je tomu například u nízkých stěn nebo u nákladních
automobilů s nízkou ložnou plochou.
•Výška překážky je velká, jako je tomu například u nákladních automobilů s vysokou
ložnou plochou.
•Překážka je malá.
•Překážka je tenká, jako například sloupek dopravní značky.
•Překážka je umístěna v místě odlehlém od středu vozidla.
•Zužující se povrch překážky není orientován svisle vzhledem k vozidlu.
•Překážka je měkká, jako například visící závěs nebo sníh ulpělý na vozidle.
•Překážka je nepravidelného tvaru.
•Překážka je extrémně blízko.
•V následujících případech nejsou ultrazvukové snímače (zadní) schopny zjišťovat překážky
správně a systém SCBS R nemusí být funkční.
•K zadnímu nárazníku je v blízkosti ultrazvukového snímače přilnutý cizí předmět.
•Došlo k prudkému otočení volantem nebo byl sešlápnut brzdový nebo plynový pedál.
•V blízkosti jedné překážky se nachází další překážka.
•Za špatného počasí, jako například za deště, mlhy nebo sněžení.
•Vysoká nebo nízká vlhkost vzduchu.
•Vysoké nebo nízké teploty.
•Silný vítr.
•Jízdní dráha není plochá.
•V zavazadlovém prostoru nebo na zadním sedadle je naložen těžký náklad.
•V blízkosti zadního ultrazvukového snímače jsou nainstalovány nevhodné předměty, jako
například bezdrátová anténa, mlhové světlo nebo osvětlená registrační značka.
•Došlo k odchýlení správné orientace zadního ultrazvukového snímače, které bylo
způsobeno například srážkou.
•Vozidlo je nepříznivě ovliv\bováno jinými zvukovými vlnami, jako například houkačkou,
hlukem motoru nebo ultrazvukovým snímačem jiného vozidla.
•V následujících případech mohou ultrazvukové snímače (zadní) nesprávně identifikovat
objekty jako cílové překážky a tím uvádět v činnost systém SCBS R.
•Jízda v úseku se strmým stoupáním nebo klesáním.
•Blokování kol.
•Visící závěsy, sloupky bran, jako například mýtných bran, a závory železničních
přejezdů.
•Při jízdě v blízkosti objektů, jakými jsou například listoví, zábrany, vozidla, stěny a ploty
uspořádané podél silnice.
•Při průjezdu terénem v oblastech s vysokou trávou nebo porostem.
•Při průjezdu nízkými branami, úzkými branami, mycími linkami a tunely.
Při jízdě
i-ACTIVSENSE
4-199
2017-7-18 12:05:07Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

•Je nainstalováno tažné zařízení nebo připojen přívěs.
•(Manuální převodovka)
Je-li vozidlo zastaveno následkem aktivace brzdového asistenta Smart City (SCBS)
a přitom není sešlápnut pedál spojky, vypne se motor.
•Je-li systém v činnosti, uživatel je o tom uvědomen multifunkčním informačním displejem.
•Varovná indikace Brzdového asistenta Smart City (SCBS) (žlutá) se rozsvítí, když je
v systému závada.
Viz Varovné indikace / Varovné kontrolky na straně 4-45.
Při jízdě
i-ACTIVSENSE
4-200
2017-7-18 12:05:07Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

▼Indikační kontrolka brzdového
asistenta Smart City (SCBS)
(červená)
Když je Brzdový asistent Smart City
(SCBS) aktivní, tato
indikační kontrolka
(červená) bliká.
▼ Zobrazení automatické aktivace
brzd
Zpráva „SCBS Automatic Brake
(Automatická aktivace brzd systémem
SCBS)“ se zobrazuje na multifunkčním
displeji, když systém brzdového asistenta
Smart City (SCBS) ovládá brzdy.
Automatická aktivace
brzd systémem SCBS
POZNÁMKA
•Zvuková signalizace varující před
hrozící srážkou zní přerušovaně, když
Systém brzdového asistenta Smart City
(SCBS) ovládá brzdy.
•Je-li vozidlo zastaveno činností systému
brzdového asistenta Smart City (SCBS)
a není sešlápnut brzdový pedál, po
uplynutí asi 2 sekund zazní varovný
zvukový signál a brzdění systému
brzdového asistenta Smart City (SCBS)
se automaticky zruší.
▼Zastavení činnosti systému
Brzdového asistenta Smart City
[překážka za vozidlem] (SCBS R)
Činnost systém SCBS
R je možno dočasně
deaktivovat.
Viz Možnosti vlastního nastavení na
straně 9-14.
Když je systém SCBS R vypnut, rozsvítí
se indikační kontrolka vypnutého
brzdového asistenta Smart City (SCBS).
Když motor znovu nastartujete, bude
systém opět zapnutý.
Při jízdě
i-ACTIVSENSE
4-201
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

Inteligentní brzdový asistent (SBS)*
Systém SBS upozorňuje řidiče na možný náraz pomocí displeje a varovného zvukového
signálu, pokud radarový snímač (přední) a přední snímací kamera (FSC) určí, že existuje
možnost kolize s vozidlem vpředu, když vozidlo jede rychlostí přibližně 15 km/h nebo vyšší.
Navíc, pokud radarový snímač (přední) a přední snímací kamera (FSC) určí, že náraz je
nevyhnutelný, je aktivováno automatické ovládání brzd, aby byly zmírněny škody v případě
nárazu.
Navíc, když řidič sešlápne brzdový pedál, systém napomůže prudkému zabrzdění. (Brzdový
asistent (brzdový asistent SCB))
VA R OV Á N Í
Nespoléhejte pouze na systém SBS a vždy jezděte opatrně:
Účelem SBS je pouze zmírnit škody v případě kolize, nikoliv kolizi zabránit. Jeho schopnost
detekovat překážku je omezená, a to v závisl osti na překážce, povětrnostních podmínkách
nebo podmínkách na silnici. Pokud použijet e nesprávně plynový pedál nebo brzdový pedál,
může dojít k nehodě. Vždy zkontrolujte bezpečno st okolí vozidla a používejte správně plynový
pedál a brzdový pedál tak, abyste udrželi bezpečnější vzdálenost od vozidel před vámi nebo
od blížících se vozidel.
UPOZORN ĚNÍ
V následujících případech systém vypněte, abyste zabránili jeho nesprávné funkci:
 Vozidlo je taženo nebo táhne jiné vozidlo.
 Vozidlo se nachází na zvedáku podvozku.
 Při jízdě po nerovných cestách, jako například v husté trávě nebo v terénu.
POZNÁMKA
•Systém SBS je funkční, když jsou splněny všechny z následujících podmínek:
•Zapalování je zapnuté.
•Systém SBS je zapnut.
•Rychlost vozu je přibližně 15 km/h nebo vyšší.
•Relativní rychlost mezi Vaším vozidlem a vozidlem před Vámi je přibližně 15 km/h
nebo více.
•Systém řízení jízdní stability (DSC) nefunguje.
Při jízdě
i-ACTIVSENSE
4-202*Některé modely.
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

•Systém SBS nemusí fungovat za následujících podmínek:
•Když vozidlo rychle zrychlí a příliš se přiblíží k vozu před ním.
•Vozidlo jede stejnou rychlostí jako vozidlo před Vámi.
•Řidič sešlápne plynový pedál.
•Brzdový pedál je sešlápnutý.
•Řidič otočí volantem.
•Řidič pohne pákou voliče.
•Jsou použity ukazatele směru.
•Není-li vpředu jedoucí vozidlo vybaveno koncovými světly nebo má tato koncová světla
vypnutá.
•Zobrazují-li se na multifunkčním informačním displeji varování a zprávy, jako například
upozornění na znečištěné čelní sklo, související s přední snímací kamerou (FSC).
•Třebaže systém aktivují dvoustopá vozidla, může radarový snímač (přední) detekovat
i následující objekty, stanovit, že jsou překážkou, a aktivovat systém SBS.
•Na silnici se nachází nějaké objekty na vjezdu do zatáčky (včetně svodidel a sněhových
závějí).
•V protějším jízdním pruhu se objeví vozidlo při projíždění zatáčkou.
•Při průjezdu přes úzký most.
•Při projíždění pod nízkou bránou nebo skrz tunel nebo úzkou bránu.
•Při vjezdu do podzemního parkoviště.
•Kovové předměty, hrboly nebo vyčnívající objekty na silnici.
•Pokud se náhle přiblížíte k vozidlu před Vámi.
•Při průjezdu oblastí s vysokou trávou nebo porostem.
•Jednostopá vozidla jako motocykly nebo jízdní kola.
•Chodci nebo nekovové předměty jako stojící stromy.
•Je-li systém v činnosti, uživatel je o tom uvědomen multifunkčním informačním displejem.
•Varovná indikace SBS (žlutá) se objeví, když je v systému závada.
Viz Varovné indikace / Varovné kontrolky na straně 4-45.
Při jízdě
i-ACTIVSENSE
4-203
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

▼Indikační kontrolka inteligentního
brzdového asistenta (SBS) (červená)
Když je SBS aktivní, tato indikační
kontrolka (červená) bliká.

▼Varování před kolizí
Pokud existuje možnost kolize s vozidlem
vpředu, zazní souvislý zvukový signál a na
displeji se zobrazí varování.

BRZDI
BRZDI
Multifunkční displej
Aktivní projekční displej
▼ Zastavení činnosti systému
inteligentního brzdového asistenta
(SBS)
Činnost systému SBS je možno dočasně
deaktivovat.
Viz Možnosti vlastního nastavení na
straně 9-14.
Když je systém SBS vypnut, rozsvítí se
indikační kontrolka vypnutého SBS.
Když motor znovu nastartujete, bude
systém opět zapnutý.
POZNÁMKA
Je-li vypnuta činnost systému SBS, je
současně vypnuta činnost brzdového
asistenta Smart City (SCBS).
Při jízdě
i-ACTIVSENSE
4-204
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

Přední snímací kamera (FSC)*
Vaše vozidlo je vybaveno přední snímací kamerou (FSC). Přední snímací kamera (FSC) je
umístěna v blízkosti vnitřního zpětného zrcátka a používají ji následující systémy.
•Systém ovládání dálkových světel (HBC)
•Adaptivní LED světlomety (ALH)
•Upozornění při zjištění ztráty bdělosti řidiče (DAA)
•Systém zabraňujícího opuštění jízdního pruh u (LAS) a systém varování před opuštěním
jízdního pruhu (LDWS)
•Systém rozpoznávání dopravních značek (TSR)
•Pokročilý brzdový asistent Smart City (pokročilý SCBS)
•Brzdový asistent Smart City [překážka před vozidlem] (SCBS F)
•Radarový adaptivní tempomat Mazda s funkcí Stop & Go (MRCC s funkcí Stop & Go)
•Inteligentní brzdov ý asistent (SBS)
Přední snímací kamera (FSC)
Přední snímací kamera (FSC) určuje podmínky před vozidlem při jízdě v noci a detekuje
jízdní pruhy. Vzdálenost, na kterou je přední snímací kamera (FSC) schopna detekovat
objekty, se liší v závislosti na okolních podmínkách.
VA R OV Á N Í
Neprovádějte úpravy podvozku vozidla:
Pokud byste změnili výšku nebo náklon vozidla, systém by nemusel být schopen správně
detekovat vozidla vpředu. Výsledkem by bylo, že by systém nefungoval normálně nebo by
fungoval chybně, což by mohlo vést k závažné nehodě.
UPOZORNĚ NÍ
Na čelní sklo nemontujte příslušenství, nelepte nálepky ani fólie do blízkosti přední snímací
kamery (FSC).
Při jízdě
i-ACTIVSENSE
*Některé modely.4-205
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf
