2017 MAZDA MODEL CX-5 Návod k obsluze (in Czech)

Přepínač zdroje přiváděného vzduchu
Tento spínač slouží pro určení zdroje
vzduchu přiváděného do interiéru vozidla.

Zvolen může být přívod čerstvého
vzduchu zvenčí nebo recirkulace vnitřního
vzduchu. Stisknutím spínače zvolte buď
vnější vzduch, nebo recirkulaci.
Poloha recirkulace vzduchu (kontrolka
svítí)
V této poloze je uzavřen přívod vzduchu
zvenčí. Tuto funkci použijte při průjezdu
tunelem, při jízdě v hustém provozu
(v oblastech s vysokou koncentrací
výfukových plynů) nebo když potřebujete
rychle ochladit interiér vozu.
Poloha přívodu čerstvého vzduchu
zvenčí (kontrolka nesvítí)
Do kabiny je přiváděn čerstvý vzduch
zvenčí. Tento režim používejte pro větrání
nebo odmrazování čelního skla.
VA R OV Á N Í
Polohu nepoužívejte za chladného
nebo deštivého počasí:
Použití polohy
v chladném nebo
deštivém počasí je nebezpečné, protože
způsobí zamlžení oken. Váš výhled
z vozidla bude omezen, což může vést
k závažné nehodě.
Spínač odmlžovače zadního okna
Stiskněte spínač odmlžovače zadního
okna, chcete-li odmrazit zadní okno.
Viz Odmlžovač zadního okna na straně
4-79.
▼ Topení
1. Nastavte otočný přepínač režimů do
polohy
.
2. Přepínač zdroje přiváděného vzduchu
přepněte do polohy přívodu čerstvého
vzduchu zvenčí (indikační kontrolka
zhasne).
3. Otočný regulátor teploty otočte do
polohy horkého vzduchu.
4. Ovladač ventilátoru nastavte na požadovanou rychlost.
5. Pokud chcete, aby při vytápění docházelo k sušení vzduchu, zapněte
systém klimatizace.
POZNÁMKA
•Pokud dochází k zamlžování čelního
skla, nastavte přepínač režimů do
polohy
.
•Pokud si přejete, aby do prostoru
obličeje proudil chladnější vzduch,
nastavte přepínač režimů do polohy
,
otočný regulátor teploty nastavte do
takové polohy, aby byla udržována co
nejpříjemnější teplota.
•Vzduch, který proudí do prostoru nohou,
je teplejší než vzduch proudící do
prostoru obličeje (kromě situace, kdy je
regulátor teploty nastaven do krajní
polohy teplého nebo chladného
vzduchu).
Výbava interiéru
Systém klimatizace
5-8
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

▼Chlazení
1. Nastavte otočný přepínač režimů do
polohy
.
2. Otočný regulátor teploty otočte do
polohy studeného vzduchu.
3. Ovladač ventilátoru nastavte na
požadovanou rychlost.
4. Stisknutím spína če A/C spusťte systém
klimatizace.
5. Jakmile začne ochlazování, nastavte rychlost ventilátoru a teplotu vzduchu
tak, aby bylo v interiéru vozu dosaženo
nejvyššího pohodlí.
UPOZORNĚ NÍ
Pokud používáte klimatizaci při dlouhé
jízdě do kopce nebo v hustém provozu,
sledujte varovnou indikaci/kontrolku
vysoké teploty chladicí kapaliny motoru,
zda nesvítí nebo nebliká (strana 4-44).
\finnost klimatizace může v takovém
případě způsobit přehřátí motoru. Pokud
varovná kontrolka svítí nebo bliká,
klimatizaci vypněte (strana 7-37).
POZNÁMKA
•Pokud je třeba použít maximálního
ochlazování, nastavt e regulátor teploty
do krajní polohy studeného vzduchu
a přepínač zdroje přívodu vzduchu do
režimu recirkulace vzduchu a potom
otočte ovladač ventilátoru úplně
doprava.
•Pokud si přejete, aby do prostoru nohou
proudil teplejší vzduch, nastavte
přepínač režimů do polohy
a otočný
regulátor teploty nastavte do takové
polohy, aby byla udržována co
nejpříjemnější teplota.
•Vzduch, který proudí do prostoru nohou,
je teplejší než vzduch proudící do
prostoru obličeje (kromě situace, kdy je
regulátor teploty nastaven do krajní
polohy teplého nebo chladného
vzduchu).
▼ Větrání
1. Nastavte otočný přepínač režimů do
polohy
.
2. Přepínač zdroje přiváděného vzduchu
přepněte do polohy přívodu čerstvého
vzduchu zvenčí (indikační kontrolka
zhasne).
3. Otočný regulátor teploty otočte do požadované polohy.
4. Ovladač ventilátoru nastavte na požadovanou rychlost.
▼Odmrazování a odmlžování čelního
skla
1. Nastavte otočný přepínač režimů do
polohy
.
2. Otočný regulátor teploty otočte do
požadované polohy.
3. Ovladač ventilátoru nastavte na požadovanou rychlost.
4. Pokud chcete, aby při vytápění docházelo k sušení vzduchu, zapněte
systém klimatizace.
Výbava interiéru
Systém klimatizace
5-9
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

VA R OV Á N Í
Neprovádějte odmlžování čelního skla
nastavením regulátoru do polohy
,
pokud je regulátor teploty vzduchu
nastaven do polohy chladného vzduchu:
Používání režimu
ve chvíli, kdy je
regulátor teploty nastaven do polohy zcela
chladného vzduchu, může vést
k zamlžování čelního skla zvenčí. Váš
výhled z vozidla bude omezen, což může
vést k závažné nehodě. Proto ve chvíli, kdy
jste zvolili režim polohy
, nastavte
regulátor teploty do polohy teplého nebo
horkého vzduchu.
POZNÁMKA
•Je-li třeba dosáhnout maximálního
účinku při odmrazování oken, zapněte
klimatizaci, regulátor teploty otočte do
polohy extrémně vysoké teploty
a ovladač ventilátoru nastavte úplně
doprava.
•Pokud si přejete, aby do prostoru nohou
proudil teplý vzduch, nastavte přepínač
režimů proudění vzduchu do polohy
.
•V poloze je automaticky zvolen režim
přívodu čerstvého vzduchu zvenčí. Režim
přívodu vzduchu nelze přepnout do
polohy recirkulace vzduchu.
▼ Odvlhčení
Činnost klimatizace v chladnějším nebo
studeném počasí napomáhá při
odmlžování čelního skla i bočních oken.
1. Nastavte otočný přepínač režimů do
požadované polohy.
2. Přepínač zdroje přiváděného vzduchu přepněte do polohy přívodu čerstvého
vzduchu zvenčí (indikační kontrolka
zhasne).
3. Otočný regulátor teploty otočte do
požadované polohy.
4. Ovladač ventilátoru nastavte na
požadovanou rychlost.
5. Stisknutím spínače A/C spusťte systém klimatizace.
POZNÁMKA
Jedna z funkcí klimatizace je odstranění
vlhkosti z ovzduší. Při použití této funkce
nesmí být teplota nastavena na studený
vzduch. Z tohoto důvodu nastavte
regulátor teploty do požadované polohy
(teplý nebo studený vzduch) a zapněte
klimatizaci, kdykoliv budete potřebovat
odstranit vlhkost z kabiny.
Výbava interiéru
Systém klimatizace
5-10
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

Plně automatický typ
Informace o systému klimatizace se objevují na displeji.
Zobrazení proudění vzduchu
Displej pro nastavení teploty (pro stranu řidiče)
Displej režimu
proudění vzduchu
Zobrazení režimu
klimatizaceDisplej pro nastavení teploty (pro stranu spolujezdce)
Volič sání vzduchu (poloha
recirkulace vzduchu)
Přepínač zdroje
přiváděného vzduchu
(poloha přívodu
vzduchu zvenčí)
Otočný regulátor teploty pro řidiče
Spínač AUTO
Přepínač režimů proudění vzduchuSpínač ovládání ventilátoru Spínač OFFSpínač vyhřívání čelního skla
Spínač odmlžovače zadního okna
Otočný regulátor
teploty pro spolujezdce
Spínač DUAL
Spínač
klimatizace (A/C)
▼ Ovládací spínače
Spínač AUTO
Po stisknutí spínače AUTO budou
v závislosti na zvolené teplotě automaticky
řízeny následující funkce:
•Teplota přiváděného vzduchu
•Množství přiváděného vzduchu
•Volba režimu proudění vzduchu
•Výběr přívodu vzduchu zvenčí/
Recirkulace vzduchu
•Činnost systému klimatizace
•Výběr A/C nebo A/C ECO
POZNÁMKA
Indikační kontrolka spínače AUTO
•Pokud tato kontrolka svítí, indikuje
činnost režimu AUTO, to znamená, že
systém bude pracovat automaticky.
•Pokud použijete některý z následujících
spínačů v režimu AUTO, kontrolka ve
spínači AUTO zhasne.
•Přepínač režimů proudění vzduchu
•Spínač ovládání
ventilátoru
•Spínač vyhřívání čelního skla
Funkce jiných a spínačů budou
i nadále pracovat v automatickém
režimu.
Spínač OFF
Stisknutím spínače OFF ukončíte funkci
systému klimatizace.
Otočný regulátor teploty
Tento otočný regulátor ovládá teplotu
vzduchu. Otáčením ve směru hodinových
ručiček teplotu vzduchu zvýšíte, proti
směru teplotu vzduchu snížíte.
Výbava interiéru
Systém klimatizace
5-11
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

•Když je spínač DUAL vypnutý:
Pomocí otočného regulátoru teploty pro
řidiče je možné nastavovat teplotu pro
celou kabinu.
•Když je spínač DUAL zapnutý:
Pomocí otočných regulátorů teploty pro
řidiče a pro předního spolujezdce lze
nastavovat teplotu pro obě strany kabiny
nezávisle.
POZNÁMKA
•Systém klimatizace se přepne do režimu
individuálního ovládání (kontrolka
spínače DUAL se rozsvítí), když otočíte
otočným regulátorem teploty pro
spolujezdce, i když je spínač DUAL
vypnutý, což Vám umožní nastavit
individuálně teplotu pro řidiče
a předního spolujezdce.
•Teplotní jednotky pro zobrazování
nastavení teploty lze měnit ve spojení
s teplotními jednotkami pro zobrazování
venkovní teploty.
(Přístrojový panel typu A)
Viz Zobrazení venkovní teploty na
straně 4-36.
(přístrojový panel typu B)
Viz Zobrazení venkovní teploty na
straně 4-29.
Spínač ovládání ventilátoru
Je k dispozici sedm rychlostí ventilátoru.
Vybraná rychlost se zobrazí na displeji.
Přepínač režimů proudění vzduchu
Umožňuje vybrat požadovaný režim
proudění vzduchu (strana 5-6).
POZNÁMKA
•Pokud zvolíte režim proudění vzduchu
a regulátor teploty nastavíte do středové
polohy, bude teplý vzduch proudit do
prostoru nohou, středovými a bočními
větracími průduchy bude proudit
chladnější vzduch.
•Chcete-li nastavit větrání na ,
stiskněte spínač vyhřívání čelního skla.
•V poloze je automaticky zvolen režim
přívodu čerstvého vzduchu zvenčí.
Spínač klimatizace (A/C)
Stisknutí spínače A/C, když je spínač
AUTO zapnutý vypne klimatizaci (funkce
chlazení/odvlhčení).
Zapnutí/vypnutí spínačů klimatizace vždy,
když je stisknut spínač A/C.
Režim se mění následujícím způsobem
vždy, když stisknete spínač A/C.
A/C→A/C ECO→Stop
POZNÁMKA
•Systém klimatizace funguje, když je
spínač A/C stisknut, i když je klimatizace
vypnutá.
•Funkce A/C ECO je navržena tak, aby
zhospodárnila použití systému
klimatizace. Zobrazuje se symbol „A/C
ECO“ na znamení, že systém
klimatizace pracuje v optimálním
režimu.
•Může se stát, že systém klimatizace
nebude fungovat, když se teplota
venkovního vzduchu přiblíží k 0 °C.
Přepínač zdroje přiváděného vzduchu
Zvolen může být přívod čerstvého
vzduchu zvenčí nebo recirkulace vnitřního
vzduchu. Stisknutím spínače zvolte buď
vnější vzduch, nebo recirkulaci.
Výbava interiéru
Systém klimatizace
5-12
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

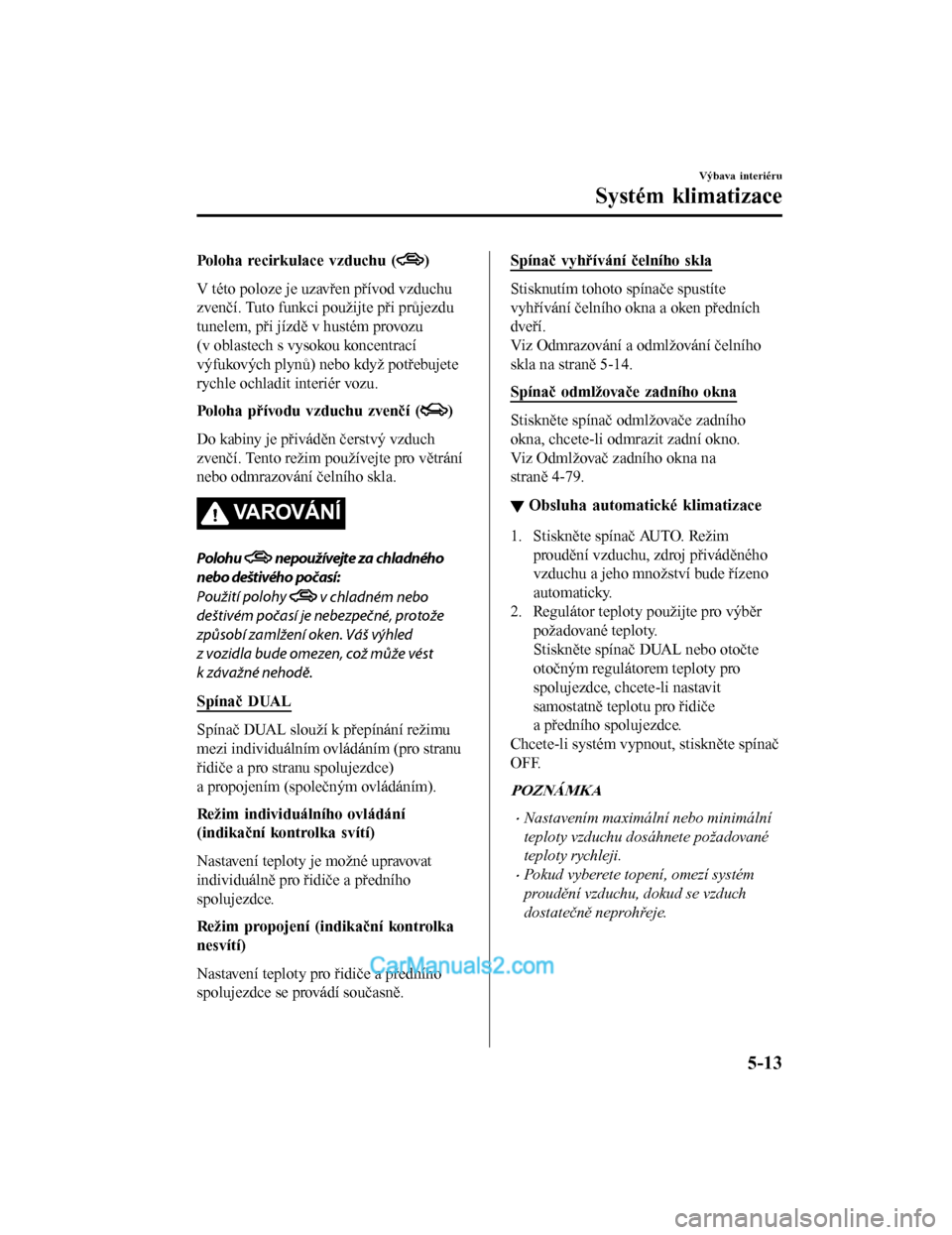

Poloha recirkulace vzduchu ()
V této poloze je uzavřen přívod vzduchu
zvenčí. Tuto funkci použijte při průjezdu
tunelem, při jízdě v hustém provozu
(v oblastech s vysokou koncentrací
výfukových plynů) nebo když potřebujete
rychle ochladit interiér vozu.
Poloha přívodu vzduchu zvenčí (
)
Do kabiny je přiváděn čerstvý vzduch
zvenčí. Tento režim používejte pro větrání
nebo odmrazování čelního skla.
VA R OV Á N Í
Polohu nepoužívejte za chladného
nebo deštivého počasí:
Použití polohy
v chladném nebo
deštivém počasí je nebezpečné, protože
způsobí zamlžení oken. Váš výhled
z vozidla bude omezen, což může vést
k závažné nehodě.
Spínač DUAL
Spínač DUAL slouží k přepínání režimu
mezi individuálním ovládáním (pro stranu
řidiče a pro stranu spolujezdce)
a propojením (společným ovládáním).
Režim individuálního ovládání
(indikační kontrolka svítí)
Nastavení teploty je možné upravovat
individuálně pro řidiče a předního
spolujezdce.
Režim propojení (indikační kontrolka
nesvítí)
Nastavení teploty pro řidiče a předního
spolujezdce se provádí současně.
Spínač vyhřívání čelního skla
Stisknutím tohoto spínače spustíte
vyhřívání čelního okn a a oken předních
dveří.
Viz Odmrazování a odmlžování čelního
skla na straně 5-14.
Spínač odmlžovače zadního okna
Stiskněte spínač odmlžovače zadního
okna, chcete-li odmrazit zadní okno.
Viz Odmlžovač zadního okna na
straně 4-79.
▼ Obsluha automatické klimatizace
1. Stiskněte spínač AUTO. Režim
proudění vzduchu, zdroj přiváděného
vzduchu a jeho množství bude řízeno
automaticky.
2. Regulátor teploty použijte pro výběr požadované teploty.
Stiskněte spínač DUAL nebo otočte
otočným regulátorem teploty pro
spolujezdce, chcete-li nastavit
samostatně teplotu pro řidiče
a předního spolujezdce.
Chcete-li systém vypnout, stiskněte spínač
OFF.
POZNÁMKA
•Nastavením maximální nebo minimální
teploty vzduchu dosáhnete požadované
teploty rychleji.
•Pokud vyberete topení, omezí systém
proudění vzduchu, dokud se vzduch
dostatečně neprohřeje.
Výbava interiéru
Systém klimatizace
5-13
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

▼Odmrazování a odmlžování čelního
skla
Stiskněte spínač pro vyhřívání čelního
skla.
V této poloze je automaticky vybrána
poloha přívodu čerstvého vzduchu zvenčí
a automaticky je spuštěna klimatizace.
Systém klimatizace bude přivádět vzduch
zbavený vlhkosti k čelnímu sklu a bočním
oknům (na straně 5-6).
Zároveň bude zvýšeno množství
proudícího vzduchu.
VA R OV Á N Í
Nastavte regulátor teploty do polohy
teplého nebo horkého vzduchu, když
odstra\bujete zamlžení (poloha
):
Používání režimu
ve chvíli, kdy je
regulátor teploty nastaven do polohy zcela
chladného vzduchu, může vést
k zamlžování čelního skla zvenčí. Váš
výhled z vozidla bude omezen, což může
vést k závažné nehodě.
POZNÁMKA
Regulátor teploty použijte pro zvýšení
teploty a rychlejší odstranění zamlžení
oken vozu.
▼ Senzor slunečního záření/Snímač
teploty v interiéru
Senzor slunečního záření
Nepokládejte žádné předměty na senzor
slunečního záření. Jinak nebude teplota
v interiéru upravena správně.
Senzor slunečního záření
Snímač teploty v interiéru
Nezakrývejte snímač teploty v interiéru.
Jinak nebude teplota v interiéru upravena
správně.
Snímač teploty v interiéru
Výbava interiéru
Systém klimatizace
5-14
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

Spínače ovládání audia
Bez hands-free sady Bluetooth®

S hands-free sadou Bluetooth®

▼Nastavení hlasitosti
Chcete-li hlasitost zvýšit, stiskněte spínač
hlasitosti v horní části (
).
Chcete-li hlasitost sn ížit, stiskněte spínač
hlasitosti v dolní části (
).
▼ Spínač ztlumení*
Jedním stisknutím spínače ztlumení ()
bude reprodukce ztlumena. Opětovným
stisknutím bude reprodukce obnovena.
POZNÁMKA
Pokud vypnete spínač zapalování, když je
audio ztlumeno, dojde ke zrušení ztlumení.
Proto při opakovaném nastartování
motoru nebude reprodukce utlumená.
Chcete-li reprodukci opět utlumit,
stiskněte spínač utlumení reprodukce (
).
▼ Spínač vyhledávání
Radiopřijímač AM*/MW*/LW*/FM
Stiskněte spínač hledání (, ).
Radiopřijímač přejde na následující/
předchozí uloženou stanici v pořadí,
v jakém byla uložena.
Podržením spínače automatického ladění
(
, ) stisknutého můžete vyhledat
všechny použitelné stanice s vyšší nebo
nižší frekvencí bez ohledu na to, zda byly
naprogramované nebo ne.

Výbava interiéru
Před použitím audiosystému
*Některé modely.5-15
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf
