Mazání částí karoserie
Všechny pohyblivé části karoserie, jako
jsou závěsy dveří a kapot a jejich zámky,
by měly být promazány při každé výměně
motorového oleje. V zimním období
používejte k promazání zámků nemrznoucí
mazivo.

Ujistěte se, že sekundární západka kapoty
motoru zajišťuje kapotu před otevřením,
když je uvolněná primární západka.
Lišty stěračů
UPOZORNĚNÍ
 Horké vosky, které jsou aplikovány
v automatických mycích linkách, mají
nepříznivý vliv na čistitelnost skel.
 Abyste předešli poškození lišt stěračů,
nepoužívejte benzin, parafin, ředidla
nebo jiná rozpouštědla na nich nebo
v jejich blízkosti.
 Je-li páčka pro ovládání stěračů v poloze
AUTO a spínač zapalování je v poloze
ON, mohou být stěrače automaticky
uvedeny do chodu v následujících
případech:
 Pokud se dotknete čelního skla v místě
nad senzorem deště.
 Pokud čelní sklo v místě nad senzorem
deště otřete hadříkem.
 Pokud je do čelního skla udeřeno
rukou nebo jiným předmětem.
 Pokud je do čelního skla v místě
dešťového senzoru udeřeno rukou
nebo jiným předmětem z vnitřní strany
vozidla.
Buďte opatrní, aby nedošlo k přiskřípnutí
Vašich rukou nebo prstů, čímž by mohlo
dojít ke zranění nebo k poškození
stěračů. Při mytí nebo provádění servisu
Vašeho vozu se ujistěte, že je ovládací
páčka stěračů v poloze OFF.
Údržba a péče o vozidlo
Údržba prováděná majitelem
6-34
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

Znečištění čelního skla nebo pryžových
lišt stěračů cizími předměty může snížit
účinnost stěračů. Mezi nejčastější
nečistoty patří hmyz, míza stromů
a pozůstatky horkých vosků, které se
používají v některých automatických
mycích linkách.

Pokud pryžové lišty nestírají dostatečně
účinně, očistěte sklo a lišty kvalitním
čističem nebo jemným čisticím
prostředkem, potom je důkladně
opláchněte čistou vodou. Podle potřeby
celý postup zopakujte.
▼Výměna pryžových lišt stěračů
čelního skla
Pokud již lišty nestírají čelní sklo
dostatečně, jsou pravděpodobně
opotřebované nebo popraskané.
Vy m ě ň t e j e.
UPOZORNĚ
NÍ
Abyste předešli poškození raménka
stěrače nebo dalších součástí jeho
mechanismu, nepohybujte stěračem
rukou.
 Při výměně pryžovou lištu příliš
neohýbejte. V opačném případě by se
mohla deformovat kovová výztuha
v liště, což by mohlo negativně ovlivnit
činnost stěračů čelního skla.
POZNÁMKA
Při zvedání obou ramének stěračů čelního
skla zvedněte nejprve raménko na straně
řidiče. Při spouštění ramének stěračů
pomalu spouštějte nejprve raménko na
straně spolujezdce a držte jej pevně rukou.
Prudké spuštění ramének stěračů může
způsobit poškození raménka a lišty
a poškrábat nebo způsobit trhlinu ve skle.
1. Zvedněte raménko stěrače.
UPOZORNĚ NÍ
Abyste předešli poškození čelního skla,
buďte opatrní, aby nedošlo
k nechtěnému sklopení raménka na
čelní okno.
2. Posuňte zajišťovací prvek ve směru šipky a současně podržte stisknutý
jazýček na raménku stěrače, abyste
mohli stáhnout zajišťovací prvek
z raménka stěrače.

Údržba a péče o vozidlo
Údržba prováděná majitelem
6-35
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

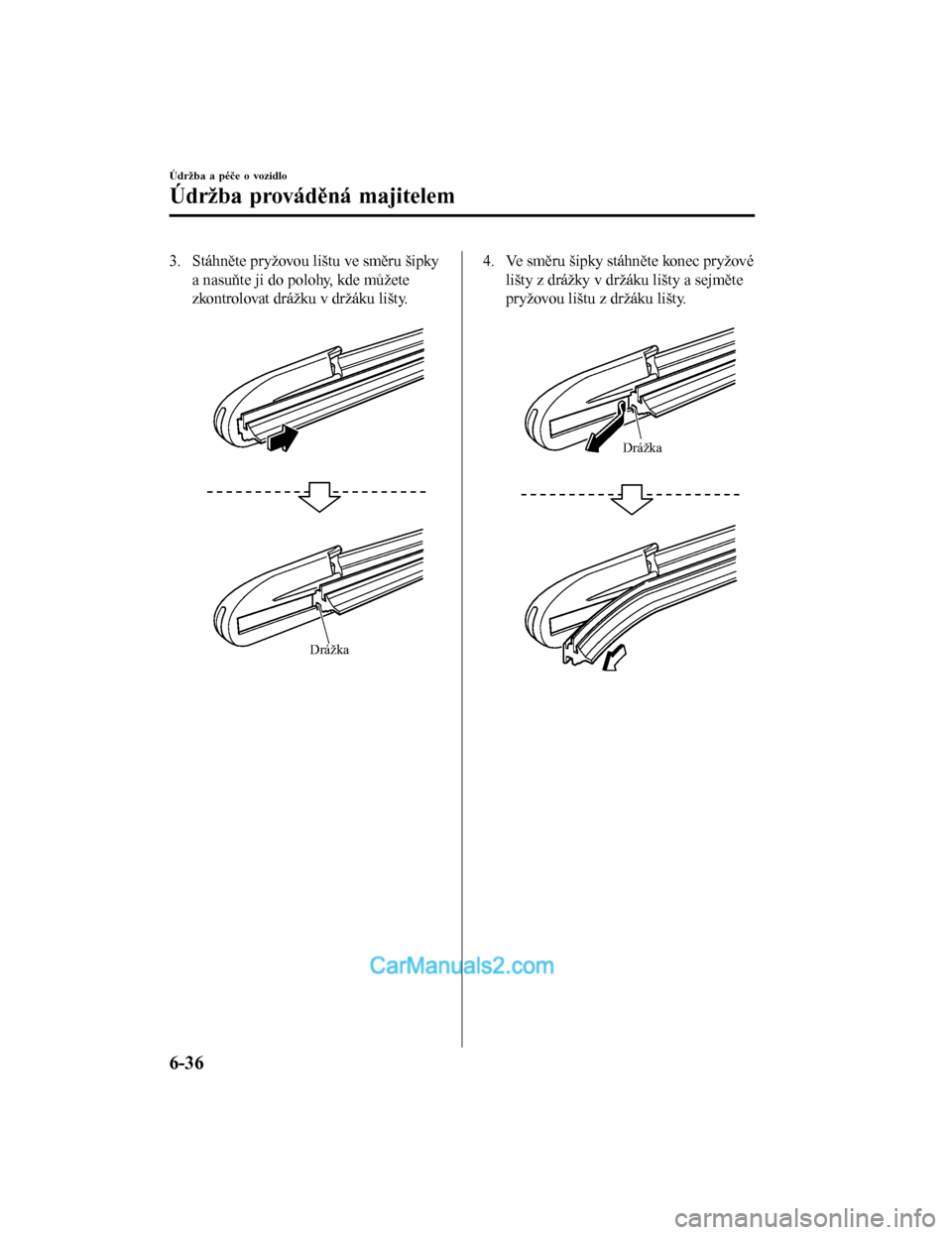

3. Stáhněte pryžovou lištu ve směru šipkya nasuňte ji do polohy, kde můžete
zkontrolovat drážku v držáku lišty.

Drážka
4. Ve směru šipky stáhněte konec pryžovélišty z drážky v držáku lišty a sejměte
pryžovou lištu z držáku lišty.

Drážka
Údržba a péče o vozidlo
Údržba prováděná majitelem
6-36
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

5. Vložte konec nové pryžové lišty dodrážky v držáku lišty, až se dostane do
styku s koncem držáku lišty.

Drážka
6. Po stáhnutí pryžové lišty ve směrušipky a nasunutí pryžové lišty do
polohy, abyste mohli zkontrolovat
drážku v držáku lišty, nasuňte konec
pryžové lišty v opačném směru.

Drážka
7. Ujistěte se, že je pryžová lišta správněnasazená na držáku lišty.
8. Vyrovnejte jazýčky na raménku stěrače
s drážkami v zajišťovacím prvku.

Jazýčky
Drážky
Údržba a péče o vozidlo
Údržba prováděná majitelem
6-37
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

9. Zarovnejte výstupek na zajišťovacímprvku se zářezem na raménku stěrače.

Zářez
Výstupek
10. Nasuňte zajišťovací prvek a nasaďte jej na raménko stěrače.

11. Pomalu spusťte raménko stěrače načelní sklo.
▼Výměna lišty stěrače zadního okna
Pokud již lišta nestírá zadní sklo
dostatečně, je pravděpodobně
opotřebovaná nebo popraskaná.
Vyměňte ji.
UPOZORN
ĚNÍ
Abyste předešli poškození raménka stěrače
nebo dalších součástí jeho mechanismu,
nepohybujte stěračem rukou.
1. Zvedněte raménko stěrače a otočte
stírací lištu směrem doprava, až se
uvolní, potom ji sejměte.

UPOZORN ĚNÍ
Abyste předešli poškození zadního
okna, buďte opatrní, aby nedošlo
k prudkému sklopení raménka.
2. Uchopte konec pryžové lišty a vysuňte ji zcela ven z držáku lišty.

Údržba a péče o vozidlo
Údržba prováděná majitelem
6-38
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

3. Sejměte z pryžové lišty kovovévýztuhy a instalujte je na novou
pryžovou lištu.

UPOZORN ĚNÍ
Dejte pozor, abyste kovové výztuhy
neohnuli a nezničili. Budete je znovu
potřebovat.
4. Opatrně nasuňte novou pryžovou lištu. Poté nainstalujte celou lištu v opačném
pořadí úkonů, než jak jste ji
demontovali.

Údržba a péče o vozidlo
Údržba prováděná majitelem
6-39
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

Akumulátor
VA R OV Á N Í
Před použitím nebo kontrolou akumulátoru si vždy pečlivě přečtěte následující
bezpečnostní opatření, zajistíte tak bezpečnou a správnou manipulaci s akumulátorem:
Při práci v blízkosti akumulátoru vždy používejte ochranu zraku:
Je nebezpečné pracovat bez ochrany zraku. Elektrolyt akumulátoru obsahuje KYSELINU
SÍROVOU, která může způsobit i oslepnutí, kd yž se dostane do očí. Také vodík, který se
uvol\buje při běžné činnosti akumulátoru, se může vznítit a způsobit explozi akumulátoru.
Používejte ochranu zraku a ochranné rukavice, abyste zabránili kontaktu
s elektrolytem akumulátoru:
Rozlitý elektrolyt akum ulátoru je nebezpečný.
Elektrolyt akumulátoru obsahuje KYSELINU SÍROVOU, která v případě potřísnění oděvu nebo
pokožky může způsobit vážné poškození zd raví. Pokud k takovému potřísnění dojde,
okamžitě si začněte po dobu 15 minut vyplachovat oči nebo potřísněnou pokožku čistou
vodou a vyhledejte lékařskou pomoc.
Akumulátory vždy udržujte mimo dosah dětí:
Je nebezpečné, když si děti hrají v blízko sti akumulátoru. Elektrolyt akumulátoru může
způsobit vážné zranění, když se dostane do očí nebo na pokožku.
Otevřené články akumulátoru chra\bte při práci v blízkosti akumulátoru před zdrojem
jisker a před ohněm, zabra\bte také kontaktu kovových součástí s kladnou (
) nebo zápornou
(
) svorkou akumulátoru. Nedovolte, aby se kladná () svorka dostala do kontaktu s kostrou
vozidla:
Plameny a jiskry v blízkosti akumulátoru jsou ne bezpečné. Vodík, který se uvol\buje při běžné
činnosti akumulátoru, se může vznítit a zp ůsobit explozi akumulátoru. Explodující
akumulátor může způsobit závažné popáleniny a zranění. K otevřeným článkům
akumulátoru se nepřibližujte s otevřeným ohněm ani zdrojem jisker, a to včetně
hořících cigaret.
Údržba a péče o vozidlo
Údržba prováděná majitelem
6-40
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

K otevřeným článkům akumulátoru se nepřibližujte s otevřeným ohněm ani zdrojem
jisker, a to včetně hořících cigaret:
Plameny a jiskry v blízkosti akum ulátoru jsou nebezpečné. Vodík, který se uvol\buje při běžné
činnosti akumulátoru, se může vznítit a zp ůsobit explozi akumulátoru. Explodující
akumulátor může způsobit závažné popáleniny a zranění.
POZNÁMKA
Před provedením údržby akumulátoru musíte sejmout jeho kryt.
