2017 MAZDA MODEL CX-5 Návod k obsluze (in Czech)

Monitorování slepého úhlu (BSM)*
Systém BSM je navržen tak, aby pomohl řidiči při kontrole prostoru za vozidlem po obou
stranách při přejíždění mezi jízdními pruhy, a to tak, že upozorní řidiče na přítomnost
vozidla přibližujícího se zezadu v sousedním jízdním pruhu.
Systém BSM detekuje vozidla přibližující se zezadu při jízdě vpřed rychlostí 30 km/h nebo
vyšší a upozorňuje řidiče rozsvícením varovné kontrolky BSM a zobrazením obrazovky
detekce vozidla (vozidla s multifunkčním di splejem a aktivním projekčním displejem).
Je-li ovládací páčka směrových světel přesunuta tak, aby signalizovala změnu jízdního pruhu
na stranu, kde je rozsvícena varovná kontrolka BSM, protože je detekováno přibližující se
vozidlo, systém BSM upozorní řidiče na možné nebezpečí rozsvícením varovné kontrolka
BSM a aktivací varovného zvukového signálu a zobrazením varovné obrazovky (vozidla
s multifunkčním displejem a aktivním projekčním displejem).
Detekční oblast tohoto systému pokrývá jízdní pruhy na obou stranách vozidla a to od zadní
části předních dveří do vzdálenosti asi 50 m za vozidlem.
Detekované
oblasti
Vaše vozidlo
VA R OV Á N Í
Před skutečným přejetím do vedlejšího jízdního pruhu vždy vizuálně zkontrolujte okolní
oblast:
Systém je určen pouze k tomu, aby vám pomáhal př
i kontrole vozidel za zádí vašeho vozu při
přejíždění mezi jízdními pruhy. Vzhledem k určitým omezením funkce tohoto systému se
nemusí varovná BSM, varovný zvukový signál a zobrazení varovné obrazovky aktivovat nebo
se mohou opozdit, i když se v sousedním jízdní m pruhu nachází vozidlo. Za kontrolu situace
za vaším vozem zodpovídáte vždy vy samotní jako řidič.
Při jízdě
i-ACTIVSENSE
4-118*Některé modely.
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

POZNÁMKA
•Systém BSM bude funkční, když budou splněny všechny z následujících podmínek:
•Zapalování je zapnuté.
•Indikační kontrolka BSM OFF na přístrojovém panelu nesvítí.
•Rychlost vozu je přibližně 30 km/h nebo vyšší.
•BSM nebude fungovat za následujících podmínek.
•Rychlost vozidla se snížila pod 25 km/h, i když indikační kontrolka ve spínači BSM OFF
nesvítí.
•Řadicí páka (manuální převodovky) / volicí páka (automatické převodovky) je
přemístěna do polohy zpátečky (R) a vozidlo couvá.
•Poloměr zatáčení je malý (projíždění ostré zatáčky, odbočování v křižovatce).
•V následujících případech se rozsvěcuje indikační kontrolka BSM OFF a činnost systému
se zastavuje. Zůstává-li indikační kontrolka BSM OFF rozsvícena, nechejte vozidlo co
nejdříve zkontrolovat autorizovaným opravcem vozů Mazda.
•Je zjištěn určitý problém související se systémem zahrnujícím varovné kontrolky BSM.
•Radarový snímač (zadní), jímž je vozidlo vybaveno, byl přemístěn do značně odchylné
instalační polohy.
•Nahromadění velkého množství sněhu nebo ledu na zadním nárazníku v blízkosti
zadního radarového snímače. Odstra\bte ze zadního nárazníku veškerý sníh, led nebo
bláto.
•Dlouhá jízda po silnicích pokrytých sněhem.
•Teplota v blízkosti radarových snímačů (zadních) se extrémně zvýšila v důsledku
dlouhodobé jízdy ve stoupajících nebo klesajících úsecích v letním období.
•Došlo ke snížení napětí akumulátoru.
•Za následujících podmínek nedokáží radarové snímače (zadní) detekovat cílové objekty
nebo je detekují pouze obtížně.
•V detekční oblasti se za vozidlem nebo ve ve dlejším jízdním pruhu nachází vozidlo, které
se však nepřibližuje. BSM zjišťuje stav na základě dat získávaných prostřednictvím
radarové detekce.
•Jiné vozidlo jede po delší dobu souběžně s vaším vozidlem a téměř stejnou rychlostí.
•Vozidla přibližující se v opačném směru.
•Vozidlo jedoucí ve vedlej ším jízdním pruhu se pokouší předjet vaše vozidlo.
•Vozidlo nacházející se v sousedním jízdním pruhu, který je neobvykle široký. Detekční
oblast radarových snímačů (zadních) je nastavena podle šířky jízdních pruhů
rychlostních komunikací.
•V následujících případech nemusí dojít k aktivaci varovné kontrolky systému BSM,
varovné zvukové signalizace a zobrazení varovné obrazovky nebo se tato aktivace může
opožďovat.
Při jízdě
i-ACTIVSENSE
4-119
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

•Jiné vozidlo se zařazuje do vedlejšího jízdního pruhu současným přejížděním dvou
jízdních pruhů.
•Jízda v úsecích se strmým stoupáním nebo klesáním.
•Přejíždění vrcholu kopce nebo horského průsmyku.
•Existuje-li výškový rozdíl mezi vlastním jízdním pruhem a vedlejším jízdním pruhem.
•Bezprostředně po zapnutí systému BSM změnou nastavení.
•Je-li silnice extrémně úzká, mohou být detekována také vozidla jedoucí jak ve vedlejším,
tak i v dalším jízdním pruhu. Detekční oblast radarových snímačů (zadních) je nastavena
podle šířky jízdních pruhů rychlostních komunikací.
•Varovná kontrolky systému BSM se může rozsvítit a obrazovka detekce vozidla se může
objevit na displeji v reakci na nepohyblivé objekty (svodidla, tunely, stěny a zaparkovaná
vozidla) na vozovce nebo na krajnici.
Objekty jako svodidla a betonové zdi
probíhající podél vozidla. Místa, kde se šířka mezi svodidly nebo zdmi
na obou stranách od vozidla zužuje.
Zdi při vjezdu do tunelu a výjezdu z tunelu,
odbočky.
•Varovná kontrolka systému BSM může blikat nebo varovná zvuková signalizace i varovná
indikace na displeji se mohou aktivovat i několikrát, provádí-li se odbočování v městské
křižovatce.
•Systém BSM vypínejte při tažení přívěsu nebo při jízdě s nainstalovaným příslušenstvím,
jako například nosičem jízdních kol, na zádi
vozidla. V opačném případě budou rádiové
vlny vyzařované radarem blokovány, což z působí, že systém nebude fungovat normálně.
•V následujících případech může být obtížné pozorovat rozsvícení / blikání varovných
kontrolek systému BSM, kterými jsou vybavena vnější zpětná zrcátka.
•Na vnějších zrcátkách ulpívá sníh nebo led.
•Sklo předních dveří je zamlžené nebo pokryté sněhem, námrazou či špínou.
•Systém se přepíná na funkci upozor\bování na provoz za vozem při couvání, je-li řadicí
páka (manuální převodovky) nebo volicí pá ka (automatické převodovky) přesunuta do
polohy pro jízdu vzad (R).
Viz také Upozornění na provoz za vozem při couvání (RCTA) na straně 4-137.
Při jízdě
i-ACTIVSENSE
4-120
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

▼Varovné kontrolky / varovná zvuková signalizace systému sledování mrtvého
úhlu (BSM)
Systém BSM nebo systém RCTA upozorňují řidiče na přítomnost vozidel ve vedlejších
jízdních pruzích za vlastním vozidlem pomocí varovné kontrolky systému BSM, varovného
zvukového signálu a indikace na displeji (vozidla s multifunkčním displejem a aktivním
projekčním displejem) (BSM), když jsou systémy funkční.
Varovné kontrolky systému BSM
Varovnými kontrolkami systému BSM jsou vybavena vnější zpětná zrcátka na levé i pravé
straně. Varovné kontrolky se zapínají tehdy, je-li detekováno vozidlo přibližující se zezadu
v sousedním jízdním pruhu.
Po přepnutí spínače zapalování do polohy ON se varovná kontrolka na okamžik rozsvítí a po
několika sekundách zhasne.
Jízda dopředu (činnost BSM)
Systém BSM zjišťuje vozidla přibližující se zezadu a podle podmínek zapíná varovné
kontrolky systému BSM, kterými jsou vybavena vnější zpětná zrcátka. Je-li kromě toho
přestavena ovládací páčka směrových světel tak, aby směrová světla signalizovala změnu
jízdního pruhu na straně, kde je rozsvícena varovná kontrolka systému BSM, systém řidiče
upozorní na jiné vozidlo nacházející se v oblasti detekce blikáním varovné kontrolky
systému BSM.
Jízda vzad (činnost systému upozorňujícího na provoz za vozem při couvání
(RCTA))
Systém upozorňující na provoz za vozem při couvání (RCTA) zjišťuje vozidla, která se
k vašemu vozidlu přibližují zleva a zprava a aktivuje blikání varovných kontrolek systému
BSM.
Při jízdě
i-ACTIVSENSE
4-121
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

Funkce pro zrušení ztlumení osvětlení
Pokud se varovná kontrolka systému BSM rozsvítí, když jsou zapnuta obrysová světla, jas
varovné kontrolky systému BSM se sníží.
Jsou-li varovné kontrolky systému BSM obtížně viditelné kvůli oslnění způsobenému
okolním jasem při jízdě po zasněžených vozovkách nebo za mlhy, stisknutím tlačítka
vypínače ztlumení zrušte ztlumení jasu varovných kontrolek systému BSM a zlepšete tak
jejich viditelnost.
Viz Osvětlení přístrojové desky na straně 4-28.
Indikace na displeji (vozidla s multifunkčním displejem a aktivním projekčním
displejem)
Detekované přibližující se vozidlo a varování se zobrazují na multifunkčním displeji
a aktivním projekčním displeji, když se vo zidlo pohybuje dopředu (BSM je funkční).
Multifunkční displej Aktivní projekční displej
Indikátor detekce a varování Indikátor detekce a varování
Detekovaný směr se zobrazuje prostřednictvím indikátoru detekce (bílého), když je zjištěno
přibližující se vozidlo. Navíc, pokud je použita ovládací páčka směrových světel pro
signalizaci změny jízdního pruhu, když je detekováno vozidlo, displej změní barvu (na
žlutou) varovného indikátoru.
Varovný signál systému BSM
Varovná zvuková signalizace systému BSM se aktivuje současně s blikáním varovné
kontrolky systému BSM.
Při jízdě
i-ACTIVSENSE
4-122
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

▼Zrušení funkce sledování mrtvého
úhlu (BSM)
Systém BSM může být deaktivován.
Viz Možnosti vlastního nastavení na straně
9-14.
Když deaktivujete systém BSM, systém
BSM a systém upozorňující na provoz za
vozem při couvání (RCTA) se vypnou
a indikační kontrolka BSM OFF
v přístrojovém panelu se rozsvítí.
POZNÁMKA
Při vypnutí spínače zapalování se zachová
stav systému, který existoval před
vypnutím spínače zapalování. Je-li
například vypnuto zapalování v době, kdy
jsou systém BSM a systém upozor\bující na
provoz za vozem při couvání (RCTA)
v činnosti, zůstanou tyto systémy v činnosti
i při příštím zapnutí zapalování.
Při jízdě
i-ACTIVSENSE
4-123
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

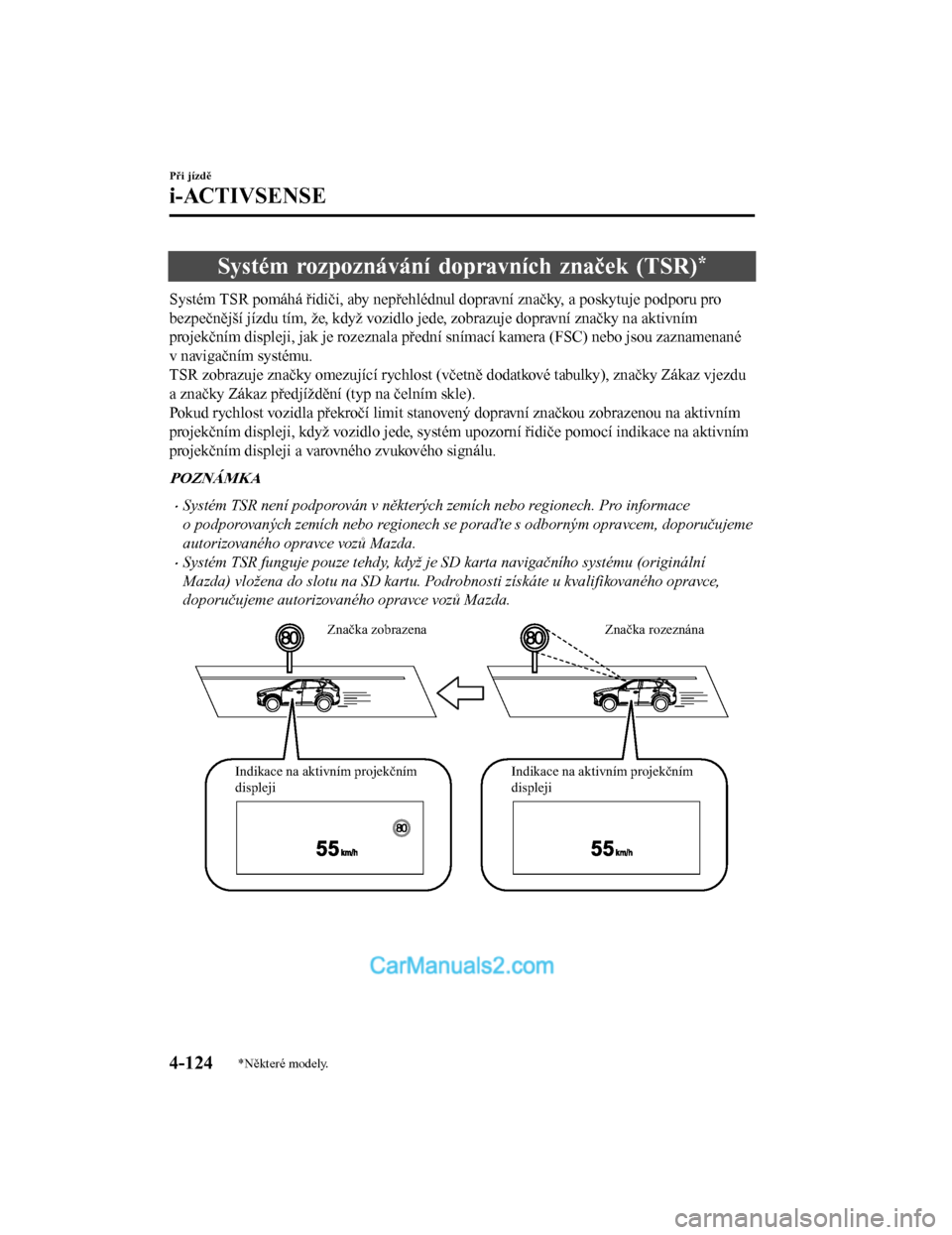

Systém rozpoznávání dopravních značek (TSR)*
Systém TSR pomáhá řidiči, aby nepřehlédnul dopravní značky, a poskytuje podporu pro
bezpečnější jízdu tím, že, když vozidlo jede, zobrazuje dopravní značky na aktivním
projekčním displeji, jak je rozeznala přední snímací kamera (FSC) nebo jsou zaznamenané
v navigačním systému.
TSR zobrazuje značky omezující rychlost (včetně dodatkové tabulky), značky Zákaz vjezdu
a značky Zákaz předjíždění (typ na čelním skle).
Pokud rychlost vozidla překročí limit stanovený dopravní značkou zobrazenou na aktivním
projekčním displeji, když vozidlo jede, systém upozorní řidiče pomocí indikace na aktivním
projekčním displeji a varovného zvukového signálu.
POZNÁMKA
•Systém TSR není podporován v některých zemích nebo regionech. Pro informace
o podporovaných zemích nebo regionech se poraďte s odborným opravcem, doporučujeme
autorizovaného opravce vozů Mazda.
•Systém TSR funguje pouze tehdy, když je SD karta navigačního systému (originální
Mazda) vložena do slotu na SD kartu. Podrobnosti získáte u kvalifikovaného opravce,
doporučujeme autorizovaného opravce vozů Mazda.
Značka rozeznána
Značka zobrazena
Indikace na aktivním projekčním
displeji Indikace na aktivním projekčním
displeji
Při jízdě
i-ACTIVSENSE
4-124*Některé modely.
2017-7-18 12:05:07Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

VA R OV Á N Í
Při jízdě vždy kontrolujte dopravní značky pohledem.
Systém TSR pomáhá řidiči, aby nepřehlédl dopravní značky a poskytuje podporu pro
bezpečnější jízdu. V závislosti na povětrnost ních podmínkách nebo problémech s dopravním
značením nemusí být dopravní značka rozp oznána nebo může být zobrazena dopravní
značka lišící se od skutečné dopravní značky. Za kontrolu skutečných dopravních značek
odpovídáte vždy vy samotní jako řidič. V opačném případě by dojít k nehodě.
POZNÁMKA
•Systém TSR nefunguje, když je závada v přední snímací kameře (FSC).
•Za následujících podmínek nemusí systém TSR fungovat normálně.
•Předmět položený na přístrojové desce se od ráží v čelním skle a je snímán kamerou.
•V zavazadlovém prostoru nebo na zadním sedadle je naložen těžký náklad a vozidlo je
nakloněné.
•Tlak vzduchu v pneumatikách neodpovídá předepsané hodnotě.
•Vozidlo je vybaveno jinými než standardními pneumatikami.
•Vozidlo jede na vjezd nebo výjezd odpočívadla nebo k mýtné bráně.
•Když se náhle se změní jas okolí jako například při vjezdu do tunelu nebo výjezdu z něj.
•Osvětlení světlomety je oslabeno kvůli nečistotám nebo nesprávnému seřízení sklonu.
•Čelní sklo je znečištěné nebo zamlžené.
•Čelní sklo a kamera jsou zamlžené (pokryté kapkami vody).
•Na příď vozidla svítí silné světlo (odraž ené světlo nebo světlo dálkových světlometů
protijedoucích vozidel).
•Vozidlo projíždí prudkou zatáčkou.
•Silné světlo se odráží od vozovky.
•Dopravní značka je v takové poloze, která ztěžuje odraz světla z reflektorů vozidla,
například když vozidlo jede v noci nebo v tunelu.
•Vozidlo jede za špatného počasí, jako například za deště, mlhy nebo sněžení.
•Uložená mapová data pro navigační systém nejsou aktuální.
•Dopravní značka je znečištěna blátem nebo sněhem.
•Dopravní značka je skryta za stromem nebo vozidlem.
•Dopravní značka je částečně zastíněná.
•Dopravní značka je ohnutá nebo deformovaná.
•Dopravní značka je příliš nízko nebo příliš vysoko.
•Dopravní značka je příliš jasná nebo příliš tmavá (včetně elektronického dopravního
značení).
•Dopravní značka je příliš velká nebo příliš malá.
•Je rozeznán objekt podobný dopravní značce (např. jiná značka nebo podobné značky).
Při jízdě
i-ACTIVSENSE
4-125
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf
