2017 MAZDA MODEL CX-5 Návod k obsluze (in Czech)

Žárovky
Typ A
Typ B
Hlavní světlomety (Dálková/tlumená světla)
Provozní světla/Obrysová světla
Světlomety (tlumená světla)*
Provozní osvětlení*
Přední mlhová světla*
Přední ukazatele směru
Obrysová světla
Boční ukazatele směru
Brzdová světla
Brzdová/Koncová světla
Údržba a péče o vozidlo
Údržba prováděná majitelem
6-50*Některé modely.
2017-7-18 12:05:07Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

Zadní ukazatele směru
Zpětná světla
Zadní mlhové světlo (model s řízením na levé straně)*
Zadní mlhové světlo (model s řízením na pravé straně)*
Přídavné brzdové světlo
Osvětlení registrační značky
Stropní svítilny / Přední bodová světla
Osvětlení kosmetického zrcátka*
Zadní bodová světla
Osvětlení zavazadlového prostoru
Údržba a péče o vozidlo
Údržba prováděná majitelem
*Některé modely.6-51
2017-7-18 12:05:07Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

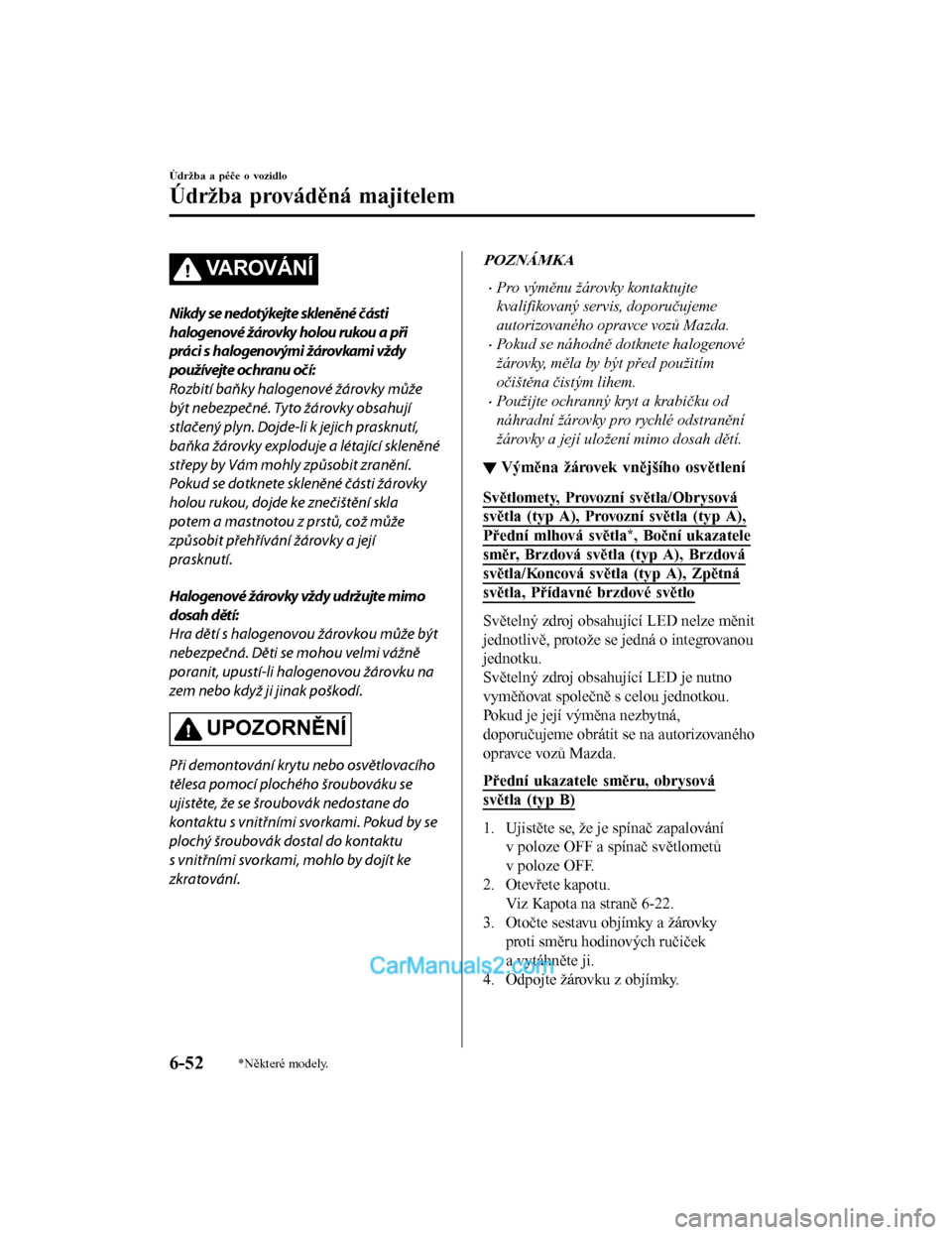

VA R OV Á N Í
Nikdy se nedotýkejte skleněné části
halogenové žárovky holou rukou a při
práci s halogenovými žárovkami vždy
používejte ochranu očí:
Rozbití ba\bky halogenové žárovky může
být nebezpečné. Tyto žárovky obsahují
stlačený plyn. Dojde-li k jejich prasknutí,
ba\bka žárovky exploduje a létající skleněné
střepy by Vám mohly způsobit zranění.
Pokud se dotknete skleněné části žárovky
holou rukou, dojde ke znečištění skla
potem a mastnotou z prstů, což může
způsobit přehřívání žárovky a její
prasknutí.
Halogenové žárovky vždy udržujte mimo
dosah dětí:
Hra dětí s halogenovou žárovkou může být
nebezpečná. Děti se mohou velmi vážně
poranit, upustí-li halogenovou žárovku na
zem nebo když ji jinak poškodí.
UPOZORNĚNÍ
Při demontování krytu nebo osvětlovacího
tělesa pomocí plochého šroubováku se
ujistěte, že se šroubovák nedostane do
kontaktu s vnitřními svorkami. Pokud by se
plochý šroubovák dostal do kontaktu
s vnitřními svorkami, mohlo by dojít ke
zkratování.
POZNÁMKA
•Pro výměnu žárovky kontaktujte
kvalifikovaný servis, doporučujeme
autorizovaného opravce vozů Mazda.
•Pokud se náhodně dotknete halogenové
žárovky, měla by být před použitím
očištěna čistým lihem.
•Použijte ochranný kryt a krabičku od
náhradní žárovky pro rychlé odstranění
žárovky a její uložení mimo dosah dětí.
▼ Výměna žárovek vnějšího osvětlení
Světlomety, Provozní světla/Obrysová
světla (typ A), Provozní světla (typ A),
Přední mlhová světla*, Boční ukazatele
směr, Brzdová světla (typ A), Brzdová
světla/Koncová světla (typ A), Zpětná
světla, Přídavné brzdové světlo
Světelný zdroj obsahující LED nelze měnit
jednotlivě, protože se jedná o integrovanou
jednotku.
Světelný zdroj obsahující LED je nutno
vyměňovat společně s celou jednotkou.
Pokud je její výměna nezbytná,
doporučujeme obrátit se na autorizovaného
opravce vozů Mazda.
Přední ukazatele směru, obrysová
světla (typ B)
1. Ujistěte se, že je spínač zapalování
v poloze OFF a spínač světlometů
v poloze OFF.
2. Otevřete kapotu. Viz Kapota na straně 6-22.
3. Otočte sestavu objímky a žárovky proti směru hodinových ručiček
a vytáhněte ji.
4. Odpojte žárovku z objímky.
Údržba a péče o vozidlo
Údržba prováděná majitelem
6-52*Některé modely.
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

Přední ukazatele směru
Obrysová světla
5. Poté nainstalujte novou žárovkuv opačném pořadí úkonů, než jak jste ji
demontovali.
Denní provozní světla (typ B)
*
1. Ujistěte se, že je spínač zapalování v poloze OFF a spínač světlometů
v poloze OFF.
2. Pokud vyměňujete žárovku pravého světlometu, nastartu jte motor, otočte
volantem úplně doleva a motor
vypněte. Pokud potřebujete vyměnit
levou žárovku, otočte volant úplně
doprava.
3. Vytáhněte střední část plastové pojistky pomocí plochého šroubováku
a vyjměte je, poté částečně vyhněte
podběh kola.
Demontáž
Montáž
4. Vytáhněte střední část plastovépojistky pomocí plochého šroubováku
a vyjměte je, poté částečně vyhněte
zástěrku.
Demontáž
Montáž
5. Otočte sestavu objímky a žárovky
proti směru hodinových ručiček
a vytáhněte ji.
Údržba a péče o vozidlo
Údržba prováděná majitelem
*Některé modely.6-53
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

6. Odpojte žárovku z objímky.
7. Poté nainstalujte novou žárovkuv opačném pořadí úkonů, než jak jste ji
demontovali.
Zadní ukazatele směru, brzdová světla/
koncová světla (typ B)
1. Ujistěte se, že je spínač zapalování v poloze OFF a spínač světlometů
v poloze OFF.
2. Obalte malý plochý šroubovák měkkým hadrem, aby nedošlo
k poškrábání krytu, a tím šroubovákem
kryt odstraňte.
3. Odšroubujte šrouby proti směru
hodinových ručiček a demontujte je.
4. Zatlačením jednotky dozadu jidemontujte.
5. Otočte sestavu objímky a žárovkyproti směru hodinových ručiček
a vytáhněte ji.
6. Odpojte žárovku z objímky.
Zadní ukazatele směru
Údržba a péče o vozidlo
Údržba prováděná majitelem
6-54
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

Brzdová/Koncová světla
7. Poté nainstalujte novou žárovkuv opačném pořadí úkonů, než jak jste ji
demontovali.
Zadní mlhové světlo
*
1. Ujistěte se, že je spínač zapalování v poloze OFF a spínač světlometů
v poloze OFF.
2. Vytáhněte středy jednotlivých plastových příchytek a příchytky
vytáhněte.
3. Sejměte krytku.
Demontáž
Montáž
4. Otočte sestavu objímky a žárovky proti směru hodinových ručiček
a vytáhněte ji.
5. Odpojte žárovku z objímky.
6. Poté nainstalujte novou žárovkuv opačném pořadí úkonů, než jak jste
ji demontovali.
Osvětlení registrační značky
1. Ujistěte se, že je spínač zapalování v poloze OFF a spínač světlometů
v poloze OFF.
2. Obalte plochý šroubovák měkkým hadrem, aby nedošlo k poškrábání
krytu, a svítilnu odmontujte jejím
vypáčením za okraj.
3. Žárovku odpojte jejím vytažením.
4. Poté nainstalujte novou žárovku
v opačném pořadí úkonů, než jak jste
ji demontovali.
Údržba a péče o vozidlo
Údržba prováděná majitelem
*Některé modely.6-55
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

▼Výměna žárovek vnitřního osvětlení
Stropní svítilna / Přední bodová světla,
Zadní bodová světla, Osvětlení
kosmetických zrcátek*
1. Obalte plochý šroubovák měkkým
hadrem, aby nedošlo k poškrábání
krytu, a svítilnu odmontujte jejím
vypáčením za okraj.
2. Žárovku odpojte jejím vytažením.
Stropní svítilna / Přední bodová
světla
Zadní bodová světla
Osvětlení kosmetického zrcátka*
3. Poté nainstalujte novou žárovkuv opačném pořadí úkonů, než jak jste
ji demontovali.
Údržba a péče o vozidlo
Údržba prováděná majitelem
6-56*Některé modely.
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

Osvětlení zavazadlového prostoru
1. Obalte malý plochý šroubovákměkkým hadrem, aby nedošlo
k poškrábání krytu, a svítilnu
odmontujte jejím vypáčením za okraj.
2. Odpojte elektrický konektor odžárovky tak, že prsty stisknete jazýček
na konektoru a konektor vytáhněte.
UPOZORN ĚNÍ
Při výměně žárovek vždy nejprve
odpojte konektor. Jinak by mohlo dojít
ke zkratu elektrických nebo
elektronických zařízení.
3. Vložte plochý šroubovák do mezery
mezi krytem a jednotkou a posunutím
šroubováku kryt uvolněte.
4. Žárovku odpojte jejím vytažením.
5. Poté nainstalujte novou žárovkuv opačném pořadí úkonů, než jak jste ji
demontovali.
Údržba a péče o vozidlo
Údržba prováděná majitelem
6-57
