2017 MAZDA MODEL CX-5 Návod k obsluze (in Czech)

Úvod
Buďte opatrní, abyste se nezranili při kontrole svého vozidla, výměně pneumatiky nebo
provádění jiné údržby, jako je například mytí.
Zejména používejte silné rukavice, například bavlněné, když se při kontrole vašeho vozidla
dotýkáte obtížně viditelných míst. Pokud byste kontroly nebo jiné práce dělali holýma
rukama, mohli byste se zranit.

Pokud si nejste jisti nějakým postupem popisovaným v tomto návodu, vřele Vám
doporučujeme, abyste jej svěřili kvalifikovanému technikovi, doporučujeme obrátit se na
autorizovaného opravce vozů Mazda.

Výrobcem vyškolení technici společnosti Mazda a originální náhradní díly představují pro
Váš vůz to nejlepší. Bez těchto zkušeností a náhradních dílů, které jsou vyrobené speciálně
pro Váš vůz Mazda, může být servis proveden neodborně, neúplně a nedostatečně, což může
mít za následek problematický provoz vozu. To může vést až k poškození vozu nebo
k nehodě a zranění.

Odborné rady a kvalitní služby Vám posk ytne kvalifikovaný opravce, doporučujeme
autorizovaný opravce vozů Mazda.

Majitel vozu by si měl vést písemnou evidenci o správném provádění předepsané údržby
a servisu.

Reklamace uplatněné v průběhu záruční lhůty nebudou uznány, pokud budou výsledkem
zanedbání údržby vozidla, ne vady ma teriálu nebo dílenského zpracování.

Údržba a péče o vozidlo
Nezbytné informace
6-2
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

Diagnostický konektor je určen výhradně k připojení speciálně vyrobených přístrojů
používaný pro palubní diagnostiku.
Nepřipojujte do něj nic jiného než diagnostické přístroje speciálně vyvinuté pro servis.
Pokud byste připojili jiné zařízení než speciální diagnostický přístroj, mohlo by to poškodit
elektrická zařízení vozidla nebo vybít akumulátor.
Diagnostický
konektor
Údržba a péče o vozidlo
Nezbytné informace
6-3
2017-7-18 12:05:07Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

Plánovaná údržba
POZNÁMKA
Po uplynutí uvedené doby provádějte předepsanou údržbu v doporučených intervalech.
Systém řízení emisí a související systémy
Zapalování a palivový systém vozidla má vysoký vliv na systém řízení emisí a efektivní
chod motoru. Nezasahujte do nich.
Veškeré kontroly a seřízení musí být prováděny kvalifikovaným opravcem, doporučujeme
autorizovaným opravcem vozů Mazda.
▼Evropa
Služby určené pro majitele vozů Mazda
Sledování údržby upozorňuje
na následující plánovanou údržbu. Maximální interval
mezi naposledy provedenou a příští údržbo u je každých 20 000 km nebo 12 měsíců.
Údržba1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12.
SKYACTIV-G 2.0 A SKYACTIV-G 2.5
Svíčky zapalování
*1Výměna po každých 120 000 km.
Vzduchový filtr
*2RRRR
Vedení paliva a hadice IIIIII
Odvětrání palivové nádrže (je-li ve výbavě) III I
Motorový olej a filtr
*3*4RRRRRRRRRRRR
SKYACTIV-D 2.2
Motorový olej a filtr Vyjma Ukraji-
ny
*3*4*6RRRRRRRRRRRR
Ukrajina
*5*6Výměna po každých 10 000 km nebo po 12 měsících.
Vedení paliva a hadice Kromě UkrajinyIIIIII
Ukrajina IIIIIIIIIIII
Palivový filtr RRR R
Systém vstřikování paliva
*7IIII
Palivová soustava (vypuštění vody)
*8
Vzduchový filtr*2CCRCCRCCRCCR
SKYACTIV-G 2.0, SKYACTIV-G 2.5, A SKYACTIV-D 2.2
Hnací řemeny
*9IIII
Chladicí soustava IIIIII
Chladicí kapalina motoru
*10Poprvé výměna po 200 000 km nebo 10 letech, poté každých 100 000 km nebo 5 letech.
Akumulátor
*11IIIIIIIIIIII
Brzdové vedení, hadice a spoje I I I I I I I I I I I I
Údržba a péče o vozidlo
Plánovaná údržba
6-4
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

Údržba1.2.3.4.5.6.7.8.9.10.11.12.
Brzdová kapalina
*12RRRRRR
Parkovací brzda IIIIIIIIIIII
Kotoučové brzdy IIIIIIIIIIII
Funkce řízení a spoje IIIIII
Olej manuální převodovky Výměna po každých 180 000 km.
Olej zadního diferenciálu
*13
Olej rozdělovací převodovky*13
Přední a zadní závěsy kol, kulové čepy a axiální vůle
ložisek kol IIIIII
Prachovky hnacího hřídele IIIIII
Výfukový systém a tepelné štíty Kontrola po každých 80 000 km nebo po 5 letech.
Šrouby a matice podvozku a karoserie TTTTTT
Stav karoserie (koroze a prorezivění) I I I I I I I I I I I I
Pylový filtr (je-li ve výbavě) RRRRRR
Pneumatiky (včetně náhradní pneumatiky) (s úpravou
tlaku vzduchu)
*14IIIIIIIIIIII
Sada pro nouzovou opravu pneumatiky při defektu
(je-li ve výbavě)
*15IIIIIIIIIIII
Symboly v tabulce:
I: Kontrola: Kontrola a čištění, oprava, seřízení, doplnění nebo v případě potřeby výměna.
R: Výměna
C: Čištění
T: Dotažení
D: Vypuštění
Po z n á m ky :
*1 V níže uvedených zemích kontrolujte zapalovací svíčky vždy po 10 000 km nebo 12 měsících, než je vyměníte ve stanoveném intervalu.
Albánie, Bosna a Hercegovina, Bulharsko, Chorvatsko, Lotyšsko, Makedonie, Moldávie, Černá hora,
Ru mu n s ko, S r b sko, S l ove n sko, U k r a j in a
*2 Je-li vozidlo provozováno ve velmi prašných nebo písčitých oblastech, provádějte čištění a v případě potřeby
výměnu vložky vzduchového filtru častěji než v doporučených intervalech.
*3 Flexibilní interval je v některých evropských zemích nastaven z výroby. Podrobnosti zjistíte u autorizovanéhoopravce vozů Mazda. Flexibilní intervaly je mo žné zvolit, pokud vozidlo není provozováno za žádné
z následujících podmínek.
a) Použití vozidla jako policejní vůz, taxi nebo auto v autoškole.
b) Jízda v prašném prostředí
c) Dlouhodobý běh motoru ve volnoběžných otáčkách nebo jízda nízkými rychlostmi
Jsou-li vybrány flexibilní intervaly údržby, vozidlo vypočítává zbývající životnost oleje na základě provozních
podmínek motoru a upozorní Vás na nezbytnou výměnu oleje rozsvícení kontrolky se symbolem servisu
v přístrojovém panelu.
Vynulujte údaje o motorovém oleji vždy, když jej vyměníte, bez ohledu na zobrazení zprávy / rozsvícení
kontrolky se symbolem servisu.
Údržba a péče o vozidlo
Plánovaná údržba
6-5
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

*4 Je-li vozidlo provozováno za některých z následujících podmínek, provádějte výměnu motorového olejea olejového filtru každých 10 000 km nebo častěji.
a) Použití vozidla jako policejní vůz, taxi nebo auto v autoškole.
b) Jízda v prašném prostředí
c) Dlouhodobý běh motoru ve volnoběžných otáčkách nebo jízda nízkými rychlostmi
d) Dlouhodobý provoz při nízkých teplotách vzduchu nebo pravidelné jízdy pouze na krátké vzdálenosti
e) Jízda za extrémně horkých podmínek
f) Častější jízda v horských podmínkách
*5 Je-li vozidlo provozováno za některých z následujících podmínek, provádějte výměnu motorového olejea olejového filtru každých 5 000 km nebo 6 měsíců.
a) Použití vozidla jako policejní vůz, taxi nebo auto v autoškole.
b) Jízda v prašném prostředí
c) Dlouhodobý běh motoru ve volnoběžných otáčkách nebo jízda nízkými rychlostmi
d) Dlouhodobý provoz při nízkých teplotách vzduchu nebo pravidelné jízdy pouze na krátké vzdálenosti
e) Jízda za extrémně horkých podmínek
f) Častější jízda v horských podmínkách
*6 Pro SKYACTIV-D 2.2 vynulujte údaje o motorovém oleji vždy, když jej vyměníte, bez ohledu na zobrazenízprávy / rozsvícení kontrolky se symbolem servisu.
*7 Proveďte korekci množství vstřikovaného paliva.*8 Vypusťte vodu z palivové soustavy, pokud indikační kontrolka svítí.*9 Také zkontrolujte hnací řemeny klimatizace, je-li ve výbavě.Je-li vozidlo provozováno za některých z následujících podmínek, zkontrolujte hnací řemeny každých
20 000 km nebo 12 měsíců.
a) Jízda v prašném prostředí
b) Dlouhodobý běh motoru ve volnoběžných otáčkách nebo jízda nízkými rychlostmi
c) Dlouhodobý provoz při nízkých teplotách vzduchu nebo pravidelné jízdy pouze na krátké vzdálenosti
d) Jízda za extrémně horkých podmínek
e) Častější jízda v horských podmínkách
*10 Použití kapaliny FL-22 se doporučuje při výměně chladicí kapaliny motoru. Použití jiné chladicí kapalinymotoru než FL-22 může způsobit závažné poškození motoru a chladicí soustavy.
*11 Zkontrolujte hladinu elektrolytu v akumulátoru, jeho měrnou hustotu a vnější vzhled. U utěsněnéhoakumulátoru provádějte pouze kontrolu vzhledu.
*12 Jsou-li brzdy vozidla extrémně namáhány (například nepřetržitou ostrou jízdou nebo jízdou v kopcovitémterénu) nebo je-li vozidlo provozováno v oblastech s ex trémně vysokou vlhkostí vzduchu, provádějte výměnu
brzdové kapaliny každoročně.
*13 Pokud byla tato součást ponořena do vody, je nutné vyměnit olej.*14 Záměna pneumatik je doporučena každých 10 000 km.*15 Při provádění pravidelné údržby zkontrolujte kaž dým rokem, zda nevypršela doba použitelnosti těsnicího
tmelu. Těsnicí tmel vyměňte dříve, než vyprší jeho doba použitelnosti.
Údržba a péče o vozidlo
Plánovaná údržba
6-6
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

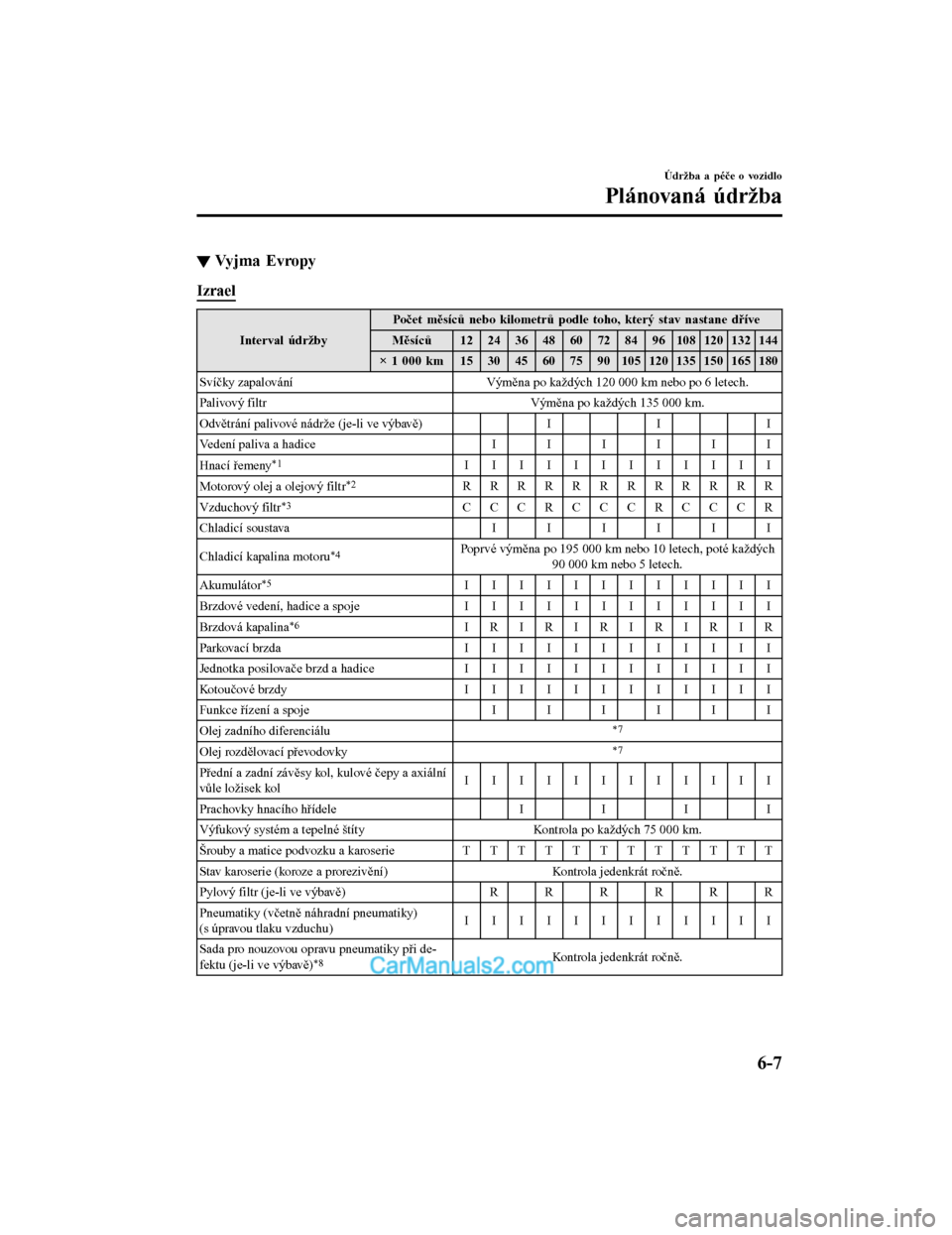

▼Vy j m a E v ro p y
Izrael
Interval údržby Počet měsíců nebo kilometrů podle toho, který stav nastane dříve
Měsíců 12 24 36 48 60 72 84 96 108 120 132 144
× 1 000 km 15 30 45 60 75 90 105 120 135 150 165 180
Svíčky zapalování Výměna po každých 120 000 km nebo po 6 letech.
Palivový filtr Výměna po každých 135 000 km.
Odvětrání palivové nádrže (je-li ve výbavě) III
Vedení paliva a hadice IIIIII
Hnací řemeny
*1IIIIIIIIIIII
Motorový olej a olejový filtr
*2RRRRRRRRRRRR
Vzduchový filtr
*3CCCRCCCRCCCR
Chladicí soustava IIIIII
Chladicí kapalina motoru
*4Poprvé výměna po 195 000 km nebo 10 letech, poté každých 90 000 km nebo 5 letech.
Akumulátor
*5IIIIIIIIIIII
Brzdové vedení, hadice a spoje I I I I I I I I I I I I
Brzdová kapalina
*6IRIRIRIRIRIR
Parkovací brzda IIIIIIIIIIII
Jednotka posilovače brzd a hadice I I I I I I I I I I I I
Kotoučové brzdy IIIIIIIIIIII
Funkce řízení a spoje IIIIII
Olej zadního diferenciálu
*7
Olej rozdělovací převodovky*7
Přední a zadní závěsy kol, kulové čepy a axiální
vůle ložisek kol IIIIIIIIIIII
Prachovky hnacího hřídele III I
Výfukový systém a tepelné štíty Kontrola po každých 75 000 km.
Šrouby a matice podvozku a karoserie TTTTTTTTTTTT
Stav karoserie (koroze a prorezivění) Kontrola jedenkrát ročně.
Pylový filtr (je-li ve výbavě) RRRRRR
Pneumatiky (včetně náhradní pneumatiky)
(s úpravou tlaku vzduchu) IIIIIIIIIIII
Sada pro nouzovou opravu pneumatiky při de-
fektu (je-li ve výbavě)
*8Kontrola jedenkrát ročně.
Údržba a péče o vozidlo
Plánovaná údržba
6-7
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

Symboly v tabulce:
I: Kontrola: Kontrola a čištění, oprava, seřízení, doplnění nebo v případě potřeby výměna.
R: Výměna
C: Čištění
T: Dotažení
D: Vy p u š t ě n í
Poz námky:
*1 Také zkontrolujte hnací řemeny klimatizace, je-li ve výbavě. Je-li vozidlo provozováno za některých z následujících podmínek, zkontrolujte hnací řemeny každých
10 000 km nebo dříve.
a) Jízda v prašném prostředí
b) Dlouhodobý běh motoru ve volnoběžných otáčkách nebo jízda nízkými rychlostmi
c) Dlouhodobý provoz při nízkých teplotách vzduchu nebo pravidelné jízdy pouze na krátké vzdálenosti
d) Jízda za extrémně horkých podmínek
e) Častější jízda v horských podmínkách
*2 Je-li vozidlo provozováno za některých z následujících podmínek, provádějte výměnu motorového olejea olejového filtru každých 10 000 km nebo častěji.
a) Použití vozidla jako policejní vůz, taxi nebo auto v autoškole.
b) Jízda v prašném prostředí
c) Dlouhodobý běh motoru ve volnoběžných otáčkách nebo jízda nízkými rychlostmi
d) Dlouhodobý provoz při nízkých teplotách vzduchu nebo pravidelné jízdy pouze na krátké vzdálenosti
e) Jízda za extrémně horkých podmínek
f) Častější jízda v horských podmínkách
*3 Je-li vozidlo provozováno ve velmi prašných nebo písčitých oblastech, provádějte čištění a v případě potřeby
výměnu vložky vzduchového filtru čast ěji než v doporučených intervalech.
*4 Použití kapaliny FL-22 se doporučuje při výměně chladicí kapaliny motoru. Použití jiné chladicí kapaliny
motoru než FL-22 může způsobit závažné poškození motoru a chladicí soustavy.
*5 Zkontrolujte hladinu elektrolytu v akumulátoru, jeho měrnou hustotu a vnější vzhled. U utěsněného
akumulátoru provádějte pouze kontrolu vzhledu.
*6 Jsou-li brzdy vozidla extrémně namáhány (například nepřetržitou ostrou jízdou nebo jízdou v kopcovitémterénu) nebo je-li vozidlo provozováno v oblastech s ex trémně vysokou vlhkostí vzduchu, provádějte výměnu
brzdové kapaliny každoročně.
*7 Pokud byla tato součást ponořena do vody, je nutné vyměnit olej.*8 Při provádění pravidelné údržby zkontrolujte kaž dým rokem, zda nevypršela doba použitelnosti těsnicího
tmelu. Těsnicí tmel vyměňte dříve, než vyprší jeho doba použitelnosti.
Údržba a péče o vozidlo
Plánovaná údržba
6-8
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

Rusko/Bělorusko/Ázerbájdžán/Kazachstán (SKYACTIV-G 2.0, SKYACTIV-G 2.5)
Interval údržbyPočet měsíců nebo kilometrů podle toho, který stav nastane dříve.
Měsíců 12 24 36 48 60 72 84 96 108 120 132 144
× 1 000 km 15 30 45 60 75 90 105 120 135 150 165 180
Hnací řemeny
*1IIIIIIIIIIII
Motorový olej Flexibilní
*2Vyměňte, když se rozsvítí kontrolka. (Max. interval: 12 měsíců
nebo 15 000 km)
Jiné než flexi-
bilní
*3RRRRRRRRRRRR
Ázerbájdžán
*4Výměna po každých 5 000 km nebo po 6 měsících.
Filtr motorového oleje Flexibilní
*2Vyměňte, když se rozsvítí kontrolka. (Max. interval: 12 měsíců
nebo 15 000 km)
Jiné než flexi-
bilní
*3RRRRRRRRRRRR
Ázerbájdžán
*5Výměna po každých 10 000 km nebo po 12 měsících.
Chladicí soustava IIIIII
Chladicí kapalina motoru
*6Poprvé výměna po 195 000 km nebo 10 letech, poté každých 90 000 km nebo 5 letech.
Vzduchový filtr
*7
Ru s ko / B ě l o r u -
sko/Kazach-
stán CCRCCRCCRCCR
Ázerbájdžán CRCRCRCRCRCR
Palivový filtr Ru s ko / B ě l o r u -
sko/Kazach-
stán
Výměna po každých 120 000 km.
Ázerbájdžán Výměna po každých 60 000 km.
Vedení paliva a hadice IIIIII
Svíčky zapalování IIIIIIIRIIII
Odvětrání palivové nádrže (je-li ve výbavě) III
Akumulátor
*8IIIIIIIIIIII
Brzdové vedení, hadice a spoje I I I I I I I I I I I I
Brzdová kapalina
*9RRRRRR
Parkovací brzda IIIIIIIIIIII
Kotoučové brzdy IIIIIIIIIIII
Funkce řízení a spoje IIIIIIIIIIII
Olej manuální převodovky RR
Olej zadního diferenciálu
*10
Olej rozdělovací převodovky*10
Přední a zadní závěsy kol, kulové čepy a axiální
vůle ložisek kol IIIIIIIIIIII
Údržba a péče o vozidlo
Plánovaná údržba
6-9
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf
