2017 MAZDA MODEL CX-5 Návod k obsluze (in Czech)

Bezpečnostní sedačka pro kojence
Odpovídá skupině 0 a 0
podle předpisu
UNECE 44.

Dětská bezpečnostní sedačka
Odpovídá skupině 1 podle předpisu
UNECE 44.

Zvýšený sedák
Odpovídá skupině 2 a 3 podle předpisu
UNECE 44.

Chcete-li použít dětský podsedák,
vždy nainstalujte opěrku hlavy
z vozidla na sedadlo, kde bude dítě
sedět na podsedáku. Podsedák
*
1
*1
(Ostatní země)
Prosíme, postupujte ve shodě s místními
nařízeními týkajícími se použití dětského
zádržného systému ve Vaší zemi.
▼
Pozice pro instalaci bezpečnostní
sedačky pro kojence
Bezpečnostní sedačka pro kojence je
používána pouze v poloze proti směru
jízdy.

Při instalaci bezpečnostní sedačky pro
kojence najdete potřebné informace
v tabulce „Tabulka vhodných pozic pro
instalaci dětského zádržného systému ve
vozidle“ (strana 2-37).
Základní bezpečnostní vybavení
Ochrana dětí
2-32
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

VA R OV Á N Í
Bezpečnostní sedačku pro kojence
instalujte vždy ve správné poloze:
Instalace bezpečnostní sedačky pro
kojence bez předchozího prostudování
tabulky „Tabulka vhodných pozic pro
instalaci dětského zádržného systému ve
vozidle“ je nebezpečná. Bezpečnostní
sedačku pro kojence instalovanou na
nesprávné pozici není možno správně
zajistit. V případě nehody se může uvolnit
a dítě může být vrženo na některou část
interiéru nebo na některého z cestujících,
přičemž může dojít k jeho vážnému
poranění, nebo dokonce usmrcení.
Nikdy nepoužívejte dětský zádržný systém,
ve kterém sedí dítě proti směru jízdy, na
sedadlo předního spolujezdce vybavené
vzduchovým vakem, který by se mohl
aktivovat:
Nikdy nepoužívejte dětský zádržný systém,
ve kterém sedí dítě proti směru jízdy, na
sedadle chráněné AKTIVNÍM
BEZPE\fNOSTNÍM VZDUCHOVÝM VAKEM.
Mohlo by dojít k ZÁVAŽNÉMU ZRANĚNÍ
nebo USMRCENÍ DÍTĚTE.
Při havárii může dojít k zasažení dětského
zádržného systému aktivujícím se
bezpečnostním vzduchovým vakem, který
ho může vyrazit z jeho polohy. Výsledkem
může být vážné zranění, nebo dokonce
i smrt dítěte v dětském zádržném systému.

Základní bezpečnostní vybavení
Ochrana dětí
2-33
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

▼Pozice pro instalaci dětské
bezpečnostní sedačky
Dětská bezpečnostní sedačka je
v závislosti na věku a velikosti dítěte
používána buď v poloze ve směru, nebo
proti směru jízdy. Při instalaci dodržujte
v závislosti na velikosti a věku dítěte
pokyny výrobce sedačky a stejně tak při
určování směru, ve kterém bude sedačka
instalována.
Při instalaci dětské bezpečnostní sedačky
najdete potřebné informace v tabulce
„Tabulka vhodných pozic pro instalaci
dětského zádržného systému ve vozidle“
(strana 2-37).
Typ sedačky, v níž dítě sedí proti
směru jízdy
VA R OV Á N Í
Dětskou bezpečnostní sedačku, ve které
dítě sedí proti směru jízdy, instalujte vždy
ve správné poloze:
Instalace bezpečnostní sedačky, v níž sedí
dítě proti směru jízdy, bez předchozího
prostudování tabulky „Tabulka vhodných
pozic pro instalaci dětského zádržného
systému ve vozidle“ je nebezpečná.
Bezpečnostní sedačku, ve které sedí dítě
proti směru jízdy, instalovanou na
nesprávné pozici není možno správně
zajistit. V případě nehody se může uvolnit
a dítě může být vrženo na některou část
interiéru nebo na některého z cestujících,
přičemž může dojít k jeho vážnému
poranění, nebo dokonce usmrcení.
Nikdy nepoužívejte dětský zádržný systém,
ve kterém sedí dítě proti směru jízdy, na
sedadlo předního spolujezdce vybavené
vzduchovým vakem, který by se mohl
aktivovat:
Nikdy nepoužívejte dětský zádržný systém,
ve kterém sedí dítě proti směru jízdy, na
sedadle chráněné AKTIVNÍM
BEZPE\fNOSTNÍM VZDUCHOVÝM VAKEM.
Mohlo by dojít k ZÁVAŽNÉMU ZRANĚNÍ
nebo USMRCENÍ DÍTĚTE.
Při havárii může dojít k zasažení dětského
zádržného systému aktivujícím se
bezpečnostním vzduch
ovým vakem, který
ho může vyrazit z jeho polohy. Výsledkem
může být vážné zranění, nebo dokonce
i smrt dítěte v dětském zádržném systému.
Základní bezpečnostní vybavení
Ochrana dětí
2-34
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

Zádržné systémy, ve kterých dítě sedí
po směru jízdy
VA R OV Á N Í
Nikdy neinstalujte dětskou bezpečnostní
sedačku, v níž dítě sedí po směru jízdy, na
nesprávné pozici sedadla vozu:
Instalace dětské bezpečnostní sedačky,
v níž sedí dítě ve směru jízdy, je bez
předchozího prostudování tabulky
„Vhodné pozice pro instalaci dětského
zádržného systému“ nebezpečná.
Bezpečnostní sedačku, ve které dítě sedí po
směru jízdy, instalovanou na nesprávné
pozici není možno správně zajistit.
V případě nehody se může uvolnit a dítě
může být vrženo na některou část interiéru
nebo na některého z cestujících, přičemž
může dojít k jeho vážnému poranění, nebo
dokonce usmrcení.
Na předním sedadle spolujezdce smí být
dětský zádržný systém, v němž dítě sedí ve
směru jízdy, instalován pouze
v nevyhnutelných případech:
V případě nárazu by mohla síla
nafukujícího vzduchového vaku způsobit
vážné zranění nebo usmrcení dítěte. Pokud
je instalace dětského zádržného systému,
ve kterém dítě sedí po směru jízdy, na
sedadlo předního spolujezdce
nevyhnutelná, přesuňte sedadlo co nejvíce
dozadu a nastavte sedák sedadla
(u sedadel s výškově nastavitelným
sedákem) do nejvyšší polohy, ve které je
bezpečnostní pás přidržující dětský zádržný
systém bezpečně utažený.
Základní bezpečnostní vybavení
Ochrana dětí
2-35
2017-7-18 16:46:51 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

▼Pozice pro instalaci zvýšeného
sedáku
Zvýšený sedák se používá pouze v poloze
ve směru jízdy. Doporučujeme použít
dětskou sedačku s opěradlem, abyste mohli
jednoduše přizpůsobit polohu ramenního
pásu a poskytli tak dítěti nejlepší ochranu.
Při instalaci zvýšeného sedáku najdete
potřebné informace v tabulce „Tabulka
vhodných pozic pro instalaci dětského
zádržného systému ve vozidle“
(strana 2-37).
VA R OV Á N Í
Nikdy neinstalujte zvýšený sedák na
nesprávné pozici sedadla vozu:
Instalace zvýšeného sedáku bez
předchozího prostudování tabulky
„Tabulka vhodných pozic pro instalaci
dětského zádržného systému ve vozidle“ je
nebezpečná. Zvýšený sedák instalovaný na
nesprávné pozici není možno správně
zajistit. V případě nehody se může uvolnit
a dítě může být vrženo na některou část
interiéru nebo na některého z cestujících,
přičemž může dojít k jeho vážnému
poranění, nebo dokonce usmrcení.
Na předním sedadle spolujezdce smí být
dětský zádržný systém, v němž dítě sedí ve
směru jízdy, instalován pouze
v nevyhnutelných případech:
V případě nárazu by mohla síla
nafukujícího vzduchového vaku způsobit
vážné zranění nebo usmrcení dítěte. Pokud
je instalace dětského zádržného systému,
ve kterém dítě sedí po směru jízdy, na
sedadlo předního spolujezdce
nevyhnutelná, přesuňte sedadlo co nejvíce
dozadu a nastavte sedák sedadla
(u sedadel s výškově nastavitelným
sedákem) do nejvyšší polohy, ve které je
bezpečnostní pás přidržující dětský zádržný
systém bezpečně utažený.
Základní bezpečnostní vybavení
Ochrana dětí
2-36
2017-7-18 16:46:51 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

Tabulka vhodných pozic pro instalaci dětskéhozádržného systému ve vozidle
(Evropě a země vyhovující předpisu UNECE 16)
Tato tabulka obsahuje přehled použití originálních dětských zádržných systémů. Informace
o možnostech instalace zádržných systémů jiných výrobců jsou uvedeny v přiložených
pokynech jejich výrobce.
Při instalaci dětského zádržného systému musíte dodržovat následující pokyny:
•Pokud dětský zádržný systém nesedí dokonale na opěradle kvůli opěrce hlavy, nastavte
opěrku nebo ji úplně demontujte, aby se dětský zádržný systém řádně opřel o opěradlo.
Avšak, chcete-li použít dětský podsedák, vždy nainstalujte opěrku hlavy z vozidla na
sedadlo, kde bude dítě sedět na podsedáku.
Viz Opěrky hlavy, strana 2-16.
•Při instalaci dětského zádržného systému na zadní sedadlo nastavte pozici předního
sedadla tak, aby se nedotýkalo dětského zádržného systému.
Viz Nastavení sedadla na straně 2-5.
•Při instalaci dětského zádržného systému vybaveného popruhem demontujte opěrku hlavy.
Viz Opěrky hlavy, strana 2-16.
Systém úchytů ISOFIX - zajišt ění dětského zádržného systému
Při montáži dětského zádržného systému na zadní sedadlo se informujte v návodu výrobce
tohoto systému a v kapitole Použití úchytů ISOFIX na straně 2-42.
Hmotnostní
skupina Třída
velikosti Úchyt Poloha sedadla
Po lohy ve vozidle
vybaveném úchyty ISOFIX Zadní sedadlo
(střední) Sedadlo předního
spolujezdce (vnější)
Zadní sedadlo
(vnější)
Carrycot FISO/L1 X
XX
GISO/L2 X XX
(1) X X X
SKUPINA 0 Až 10 kg EISO/R1 IL
XX
(1) X X X
SKUPINA
0
až 13 kg EISO/R1 IL
XX
DISO/R2 IL XX
CISO/R3 IL XX
(1) X X X
Základní bezpečnostní vybavení
Ochrana dětí
2-37
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

Hmotnostnískupina Třída
velikosti Úchyt Poloha sedadla
Polo hy ve vozidle
vybaveném úchyty ISOFIX Zadní sedadlo
(střední) Sedadlo předního
spolujezdce (vnější)
Zadní sedadlo
(vnější)
SKUPINA 1 9 ― 18 kg DISO/R2 IL
XX
CISO/R3 IL XX
BISO/F2 IUF XX
B1 ISO/F2X IUF XX
AISO/F3 IUF XX
(1) X XX
SKUPINA 2 15 ― 25 kg (1)
IL XX
SKUPINA 3 22 ― 36 kg (1)
IL XX
(1) V případě dětských zádržných systémů, které nene sou identifikaci třídy velikosti ISO/XX (A až G) pro
příslušnou hmotnostní skupinu, musí výrobce vozidla stanovit konkrétní dětské zádržné systémy ISOFIX vhodné
pro jednotlivé pozice.
Klíč značení uvedeného v tabulce výše:
IUF = vhodné pro dětské zádržné systémy ISOFIX univerzální kategorie schválené pro použití v této hmotnostní skupině.IL = vhodné pro speciální dětské zádržné systémy ISOFIX (CRS).
Jedná se o CRS ISOFIX, které jsou kategorie „pro konkrétní vozidlo“, „omezené“ nebo „polouniverzální“.
Je možné nainstalovat originální dětský zádržný systém Mazda. Více informací o dětských zádržných systémech,
které lze nainstalovat, viz katalog příslušenství.
(Vyjma Evropy)
Více informací o dětských zádržných systémech, které lze nainstalovat do Vašeho vozu Mazda získáte
u kvalifikovaného opravce, doporučujeme obrátit se na autorizovaného opravce vozů Mazda.
X = Poloha ISOFIX nevhodná pro dětské zádržné systém y ISOFIX v této hmotnostní skupině anebo této třídě
velikosti.
Základní bezpečnostní vybavení
Ochrana dětí
2-38
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

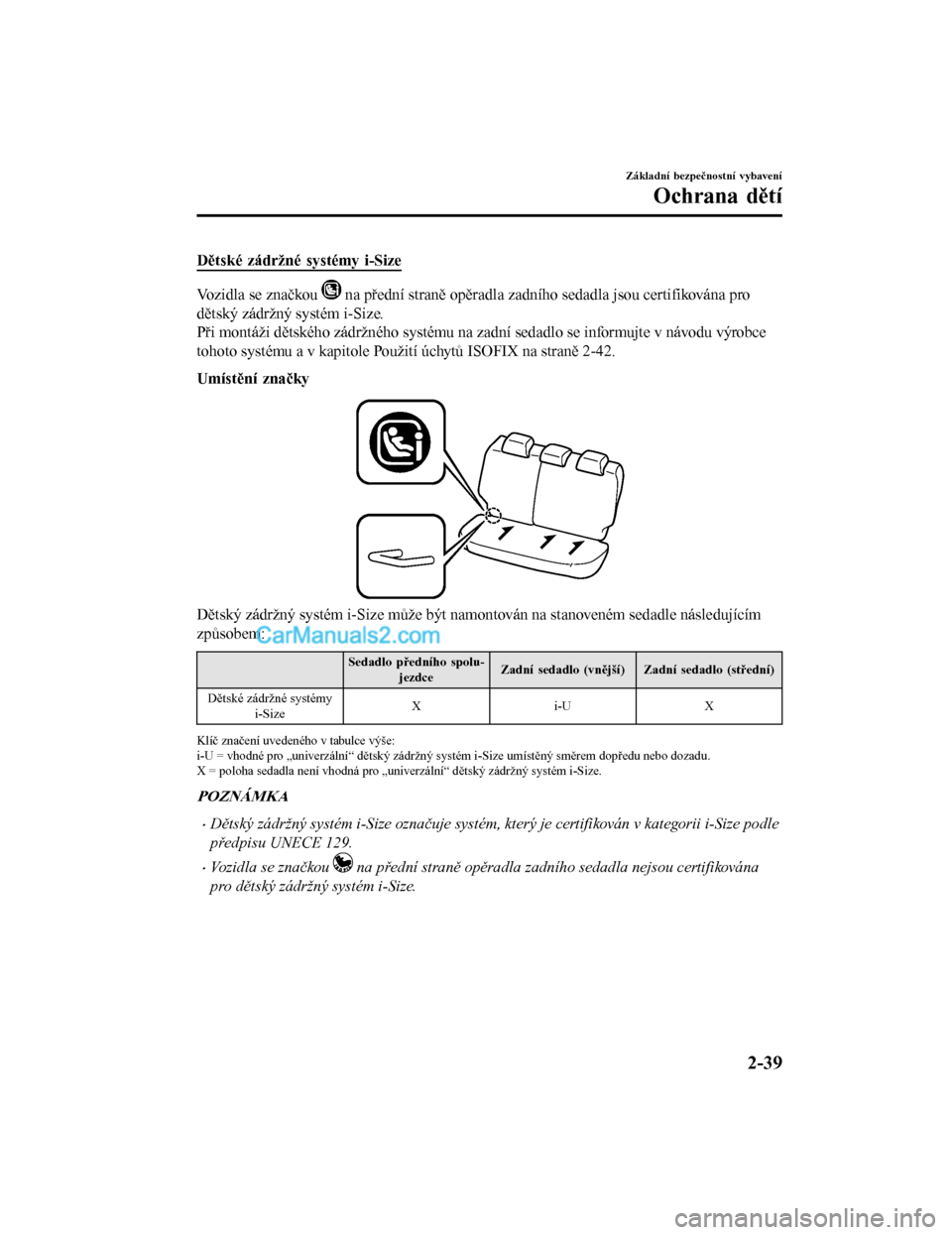

Dětské zádržné systémy i-Size
Vozidla se značkou na přední straně opěradla zadního sedadla jsou certifikována pro
dětský zádržný systém i-Size.
Při montáži dětského zádržného systému na zadní sedadlo se informujte v návodu výrobce
tohoto systému a v kapitole Použití úchytů ISOFIX na straně 2-42.
Umístění značky
Dětský zádržný systém i-Size může být namontován na stanoveném sedadle následujícím
způsobem:
Sedadlo předního spolu- jezdce Zadní sedadlo (vnější) Zadní sedadlo (střední)
Dětské zádržné systémy i-Size Xi
-UX
Klíč značení uvedeného v tabulce výše:
i-U = vhodné pro „univerzální“ dětský zádržný systém i-Size umístěný směrem dopředu nebo dozadu.
X = poloha sedadla není vhodná pro „univerzální“ dětský zádržný systém i-Size.
POZNÁMKA
•Dětský zádržný systém i-Size označuje systém, který je certifikován v kategorii i-Size podle
předpisu UNECE 129.
•Vozidla se značkou na přední straně opěradla zadního sedadla nejsou certifikována
pro dětský zádržný systém i-Size.
Základní bezpečnostní vybavení
Ochrana dětí
2-39
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf
