2017 MAZDA MODEL CX-5 servis

Děkujeme Vám, že jste se rozhodli pro vůz značky Mazda. My ve společnosti Mazda, kteří
navrhujeme a vyrábíme tato vozidla, máme na paměti především plnou spokojenost
zákazníka.

Abychom pomohli zajistit příjemný a bezproblémový provoz Vašeho vozu Mazda,
doporučujeme Vám, abyste si pečlivě přečetli tento návod a řídili se doporučeními,
která jsou zde uvedena.

Pravidelný servis Vašeho vozidla prováděný kvalifikovaným opravcem napomáhá k udržení
nejen jeho jízdních vlastností, ale i celkové hodnoty vozu pro případný další prodej.
Síť autorizovaných opravců vozů Mazda v rámci celé Evropy je Vám připravena nabídnout
své profesionální servisní zkušenosti.
Jejich speciálně vyškolený personál má k řádnému a odbornému provedení servisu Vašeho
vozu Mazda tu nejlepší kvalifikaci. Kromě toho mají k dispozici širokou škálu vysoce
specializovaných nástrojů a zařízení, speciálně vyvinutých pro servis vozů Mazda. V případě
potřeby provedení údržby nebo servisu doporučujeme využít služeb autorizovaného servisu
vozů Mazda.

Ujišťujeme Vás, že my všichni ve společnosti Mazda máme neustálý zájem na Vaší plné
spokojenosti s vozem Mazda.

Mazda Motor Corporation
HIROŠIMA, JAPONSKO

Důležité upozornění týkající se tohoto návodu k obsluze
Ponechejte si tento návod v odkládací schránce v přístroj ové desce vozu, kde jej budete mít vždy po ruce, jako
průvodce bezpečného a příjemného provozu Vašeho vozu Mazda. Při případném prod eji vozidla ponechejte ná-
vod ve voze, aby mohl sloužit i dalšímu majiteli.

Veškeré technické údaje a popisy jsou přesné v době je ho tisku. Protože neustálým cílem společnosti Mazda je
zlepšování jejích výrobků, vyhrazujeme si právo na pr ovádění změn ve specifikacích, a to kdykoliv bez před-
chozího upozornění a jakýchkoliv závazků.


Pamatujte prosím, že tento návod platí pro všechny modely, vybavení a verze. Proto zde můžete najít
i popisy takového příslušenství, které není součástí Vašeho vozu.

©2017 Mazda Motor CorporationKvěten 2017 (Tisk 1)
Slovo k majitelům vozů Mazda
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

•Pokud byl při servisu vozidla odpojen
přívod akumulátoru, došlo k vymazání
naprogramovaných poloh sedadla.
Polohy sedadla se musí znovu
naprogramovat.
Programování
1. Ujistěte se, zda je zatažena parkovací brzda.
2. (Automatická převodovka)
Ujistěte se, zda se volicí páka
v poloze P.
3. Nastartujte motor.
4. Nastavte si sedadlo a aktivní projekční displej do nejlepší polohy pro řízení.
5. Stiskněte tlačítko SET na sedadle, dokud neuslyšíte jeden zvukový signál.
6. Do 5 sekund po dokončení výše
uvedeného kroku 5 proveďte jedno
z následujících nastavení:
•Programování pomocí tlačítka na
straně sedadla
Stiskněte tlačítko, které chcete
naprogramovat, buď 1 nebo 2, dokud
neuslyšíte jeden zvukový signál.
•Programování pomocí ovladače
Stiskněte spínač s klíčem
, dokud
neuslyšíte jeden zvukový signál.
POZNÁMKA
Zazní-li zvukový signál třikrát, byla
operace zrušena.
Jak nastavit polohu pro řízení na
naprogramovanou polohu
(Pomocí tlačítka na straně sedadla)
1. Ujistěte se, zda je zatažena parkovací brzda.
2. (Automatická převodovka)
Ujistěte se, zda se volicí páka
v poloze P.
3. Nastartujte motor.
4. Stiskněte programovací tlačítko pro
polohu sedadla, kterou chcete vyvolat
(tlačítko 1 nebo 2).
5. Zvukový signál zazní, když bude nastavení polohy pro řízení dokončeno.
POZNÁMKA
•Pokud pohyb do polohy pro řízení není
nutný, zazní pouze zvukový signál.
•Polohu sedadla můžete vyvolat, i když
motor neběží.
•Nastavení polohy pro řízení je zrušeno
v následujících případech:
•Je stisknutý kterýkoliv spínač pro
nastavení sedadla.
•Je stisknuto tlačítko SET.
•Je stisknuto programovací tlačítko
1 nebo 2.
•Je stisknuto tlačítko nebo na
ovladači.
•Vozidlo se dá do pohybu.
•Aktivní projekční displej je nastaven.
(Pomocí naprogramovaného ovladače)
1. Odemkněte dveře stisknutím vnějšího spínače nebo tlačítka
na ovladači.
2. Po odemknutí dveří začne nastavení polohy sedadla do 40 sekund od
otevření dveří řidiče a zvukový signál
zazní při dokončení operace.
3. Ujistěte se, zda je zatažena parkovací
brzda.
4. (Automatická převodovka)
Ujistěte se, zda se volicí páka
v poloze P.
5. Nastartujte motor.
6. Začne seřízení aktivního projekčního displeje.
Základní bezpečnostní vybavení
Sedadla
2-8
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

Pokud se po stanovenou dobu při zapnutí zapalování nerozsvítí obě kontrolky deaktivace
bezpečnostního vzduchového vaku předního spolujezdce, nebo pokud se nerozsvítí podle
pokynů v tabulce stavů, neumožňujte cestujícím se usadit do sedadla předního spolujezdce
a co nejdříve se informujte u servisního technika nebo autorizovaného opravce společnosti
Mazda. Systém nemusí v případě nehody správně pracovat.
VA R OV Á N Í
Nedovolte cestujícímu na sedadle předního spolujezdce sedět v pozici, která by snímači
obsazení sedadla předního spolujezdce znemožnila správně detekovat přítomnost
spolujezdce:
Sezení cestujícího na sedadl e předního spolujezdce v pozi ci, která by snímači obsazení
sedadla předního spolujezdce znemožnila sp rávně detekovat přítomnost spolujezdce, je
nebezpečné. Pokud snímač obsazení sedadla předního spolujezdce nedokáže detekovat
cestujícího sedícího na sedadle předního spolujezdce správně, nemusí přední a boční
bezpečnostní vzduchový vak předního spolujezdc e a předepínač pracovat správně (neaktivují
se) nebo se mohou aktivovat naopak náhodn ě. Přední spolujezdec nebude mít výhodu
dopl\bkové ochrany bezpečnostního vzduchovéh o vaku nebo může dojít k náhodné aktivaci
vaků a těžkému zranění nebo úmrtí.
Za následujících podmínek snímač obsaze ní sedadla předního spolujezdce nedokáže
detekovat osobu sedící na sedadle předního spolujezdce správně a aktivace či neaktivace
vaků nemůže být správně řízena podle údajů uvedených v tabulce stavů kontrolky deaktivace
bezpečnostních vzduch ových vaků předního spolujezdce. Příklad:
Základní bezpečnostní vybavení
Bezpečnostní vzduchové vaky systému SRS
2-65
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

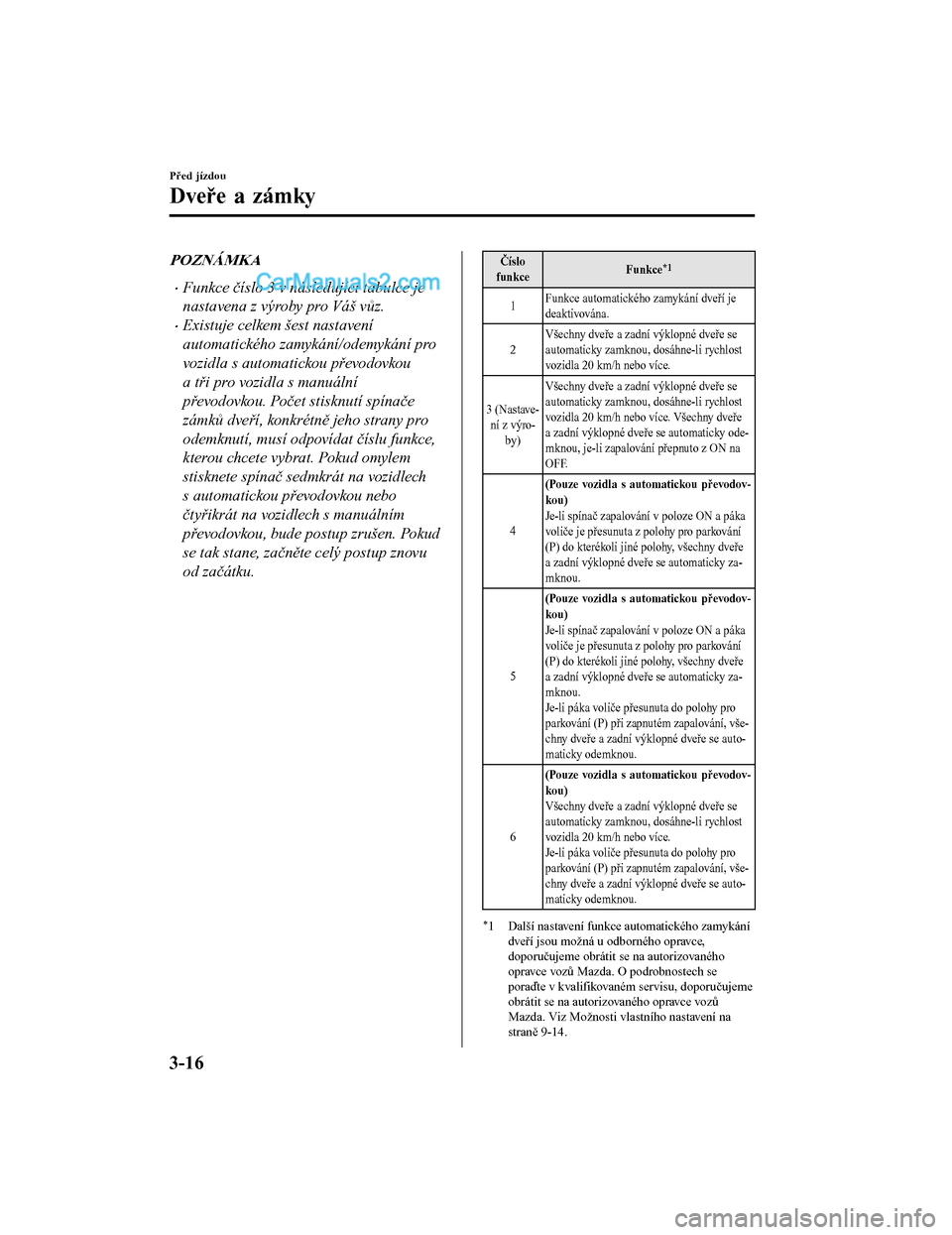

POZNÁMKA
•Funkce číslo 3 v následující tabulce je
nastavena z výroby pro Váš vůz.
•Existuje celkem šest nastavení
automatického zamykání/odemykání pro
vozidla s automatickou převodovkou
a tři pro vozidla s manuální
převodovkou. Počet stisknutí spínače
zámků dveří, konkrétně jeho strany pro
odemknutí, musí odpovídat číslu funkce,
kterou chcete vybrat. Pokud omylem
stisknete spínač sedmkrát na vozidlech
s automatickou převodovkou nebo
čtyřikrát na vozidlech s manuálním
převodovkou, bude postup zrušen. Pokud
se tak stane, začněte celý postup znovu
od začátku.
\bíslo
funkce Funkce*1
1Funkce automatického zamykání dveří je
deaktivována.
2 Všechny dveře a zadní výklopné dveře se
automaticky zamknou, dosáhne-li rychlost
vozidla 20 km/h nebo více.
3 (Nastave- ní z výro- by) Všechny dveře a zadní výklopné dveře se
automaticky zamknou, dosáhne-li rychlost
vozidla 20 km/h nebo více. Všechny dveře
a zadní výklopné dveře se automaticky ode-
mknou, je-li zapalování přepnuto z ON na
OFF.
4 (Pouze vozidla s automatickou převodov-
kou)
Je-li spínač zapalování v poloze ON a páka
voliče je přesunuta z polohy pro parkování
(P) do kterékoli jiné polohy, všechny dveře
a zadní výklopné dveře se automaticky za-
mknou.
5 (Pouze vozidla s automatickou převodov-
kou)
Je-li spínač zapalování v poloze ON a páka
voliče je přesunuta z polohy pro parkování
(P) do kterékoli jiné polohy, všechny dveře
a zadní výklopné dveře se automaticky za-
mknou.
Je-li páka voliče přesunuta do polohy pro
parkování (P) při zapnutém zapalování, vše-
chny dveře a zadní výklopné dveře se auto-
maticky odemknou.
6 (Pouze vozidla s automatickou převodov-
kou)
Všechny dveře a zadní výklopné dveře se
automaticky zamknou, dosáhne-li rychlost
vozidla 20 km/h nebo více.
Je-li páka voliče přesunuta do polohy pro
parkování (P) při zapnutém zapalování, vše-
chny dveře a zadní výklopné dveře se auto-
maticky odemknou.
*1 Další nastavení funkce automatického zamykání
dveří jsou možná u odborného opravce,
doporučujeme obrátit se na autorizovaného
opravce vozů Mazda. O podrobnostech se
poraďte v kvalifikovaném servisu, doporučujeme
obrátit se na autorizovaného opravce vozů
Mazda. Viz Možnosti vlastního nastavení na
straně 9-14.
Před jízdou
Dveře a zámky
3-16
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

Neprovádějte úpravu či výměnu podpěru
s tlumičem zadních výklopných dveří.
Poraďte se v
kvalifikovaném servisu,
doporučujeme autorizovaného opravce
vozů Mazda, je-li podpěra s tlumičem
deformovaná nebo poškozená například
kvůli nehodě nebo máte-li jakýkoliv jiný
problém.
▼ Otevírání a zavírání zadních
výklopných dveří
Otevření zadních výklopných dveří
pomocí elektrického otvírače
Odemkněte dveře a zadní výklopné dveře,
stiskněte spínač elektrického otvírače na
zadních výklopných dveří a po uvolnění
západky zadní výklopné dveře zvedněte.
Více o ovládání elektrických zadních
výklopných dveří viz Elektrické zadní
výklopné dveře na straně 3-23.
Elektrický
otvírač zadních
výklopných dveří
POZNÁMKA
(S funkcí inteligentního dálkového
ovládání)
•Když máte u sebe startovací kartu, je
také možné otevřít zamknuté zadní
výklopné dveře.
•Při otevírání zadních výklopných dveří,
když jsou dveře a zadní výklopné dveře
zamknuty, může trvat několik sekund, než
se po stisknutí elektrického otvírače
uvolní západka zadních výklopných
dveří.
•Zadní výklopné dveře mohou být
zavřeny, pokud zamykáte dveře
a startovací karta zůstala ve vozidle. Aby
však nemohlo dojít k uzamčení
startovací karty ve vozidle, je možné
otevřít zadní výklopné dveře stiskem
elektrického otvírače. Pokud se vám
zadní výklopné dveře nepodaří otevřít
ani pomocí tohoto postupu, nejprve
úplně zavřete zadní výklopné dveře,
potom stiskněte spínač elektrického
otvírače zadních výklopných dveří, aby
se úplně otevřely.
•Když je západka zadních výklopných
dveří uvolněna stisknutím tlačítka
elektrického otevírače, zadní výklopné
dveře se lehce nadzvednou. Pokud zadní
výklopné dveře neotevřete dostatečně
rychle, později to nebude možné.
Otevření
Stiskněte elektrický otvírač zadních
výklopných dveří znovu.
Zavření
Chcete-li zavřít zadní výklopné dveře
z jejich mírně zvednuté polohy, musíte je
nejprve otevřít stiskem elektrického
otvírače zadních výklopných dveří, pak
počkat alespo\b 1 sekundu a zavřít je.
•Pokud nejsou zadní výklopné dveře
úplně zavřené, je řidič upozorněn
varovnou indikací na přístrojovém
panelu.
Před jízdou
Dveře a zámky
3-22
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

Záběh vozidla
Vůz nevyžaduje žádný zvláštní záběh,
během prvních 1 000 km byste však měli
dodržovat následující pokyny, které
napomohou zvýšení výkonu, prodloužení
životnosti vozu i snížení spotřeby paliva.
•Motor nevytáčejte.
•Nejezděte dlouhou dobu konstantní
rychlostí, ať už vysokou nebo nízkou.
•Nejezděte dlouhou dobu na plný plyn
nebo ve vysokých otáčkách motoru.
•Vyvarujte se zbytečně prudkého brzdění.
•Vyhněte se rozjezdům na plný plyn.
•Netahejte přívěs.
Úspora paliva a ochranaživotního prostředí
Způsob, jakým svou Mazdu používáte, má
bezprostřední vliv na to, jak daleko budete
schopni dojet na jednu nádrž paliva.
Budete-li se řídit těmito doporučeními,
dosáhnete snížení spotřeby paliva a emisí
CO
2.
•Vyhněte se zbytečně dlouhému
zahřívání motoru. Jakmile motor vozu
plynule běží, vyjeďte.
•Vyhněte se prudkým rozjezdům.
•Jezděte nižšími rychlostmi.
•Předvídejte okamžik potřeby použití
brzd (vyhýbejte se náhlému brzdění).
•Postupujte podle plánu údržby (strana
6-4) a vůz svěřte do péče
kvalifikovaného opravce, který provede
potřebné prohlídky a servis,
doporučujeme obrátit se na
autorizovaného opravce vozů Mazda.
•Klimatizaci používejte pouze
v nezbytných případech.
•Na nerovných vozovkách snižte rychlost
jízdy.
•Udržujte pneumatiky správně nahuštěné.
•Nepřevážejte zbytečné náklady.
•Při jízdě nenechávejte nohu zbytečně
odloženou na brzdovém pedálu.
•Pečujte o správné seřízení geometrie
podvozku.
•Při jízdě vyššími rychlostmi udržujte
zavřená všechna okna.
•Při jízdě za bočního větru nebo
v protivětru zpomalte.
Před jízdou
Rady pro jízdu
3-59
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

Obsah obrazovky se změní vždy, když stisknete spínač INFO.
Stiskněte spínač INFO Stiskněte spínač INFOStiskněte spínač INFO
Stiskněte spínač INFO
Aktuální spotřeba paliva,
Denní počítadlo A,
Průměrná spotřeba
paliva, Vnější teplota,
Počítadlo celkově
ujetých kilometrů,
Dojezdová vzdálenost,
Palivoměr
Aktuální spotřeba
paliva, Denní počítadlo
B, Průměrná spotřeba
paliva, Vnější teplota,
Počítadlo celkově
ujetých kilometrů,
Dojezdová vzdálenost,
Palivoměr
Ukazatel teploty
chladicí kapaliny
motoru, Sledování
údržby, Vnější teplota,
Počítadlo celkově
ujetých kilometrů,
Dojezdová vzdálenost,
Palivoměr
Displej systému
i-ACTIVSENSE, Vnější
teplota, Počítadlo
celkově ujetých
kilometrů, Dojezdová
vzdálenost, Palivoměr Varovné zprávy, Vnější
teplota, Počítadlo
celkově ujetých
kilometrů, Dojezdová
vzdálenost, Palivoměr
*1
*1: Zobrazuje se jen tehdy, když existuje varování.
TRIP A TRIP B
Blížící se servis
Hold INFO to RESET
Hold INFO to RESET
měs.
Porucha řídicího
systému vozidla
Při jízdě
Přístrojový panel a displej
4-33
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf

Zobrazení zpráv
Když se zbývající čas nebo vzdálenost
blíží 0, zobrazí se zpráva vždy, když
přepnete spínač zapalování do polohy ON.
Blíží se servis
POZNÁMKA
•Stisknete-li spínač INFO při zobrazení
zprávy, nebude se tato zpráva při příštím
zapnutí spínače zapalování zobrazovat.
•Po provedení údržby a vynulování
zbývajícího času/zbývající vzdálenosti se
zobrazí zpráva pro další údržbu, když se
zbývající vzdálenost nebo zbývající čas
do další údržby přiblíží 0 (zobrazí se při
nastartování motoru).
•Pokud je zadefinováno více zpráv,
zobrazují se podle pořadí.
•Pokud je u položky Messages (Zprávy)
zvoleno OFF (VYP), zprávy se
nezobrazují.
▼Zobrazení sledování mrtvého úhlu
(BSM)
Zobrazuje stav systému.

Viz Systém monitorování mrtvého úhlu
(BSM) na straně 4-118.
▼ Zobrazení systému podpory
rozpoznávání vzdálenosti (DRSS)*
Zobrazuje vzdálenost mezi Vaším
vozidlem a vozidlem před Vámi.

Viz Systém podpory rozpoznávání
vzdálenosti (DRSS) na straně 4-131.
▼Zobrazení radarového adaptivního
tempomatu Mazda s funkcí
Stop & Go (MRCC s funkcí
Stop & Go)
*
Zobrazuje se právě zvolený stav systému.

Viz Radarový adaptivní tempomat Mazda
s funkcí Stop & Go (MRCC s funkcí
Stop & Go) na straně 4-153.
Při jízdě
Přístrojový panel a displej
4-38*Některé modely.
2017-7-18 12:05:07 Form No. CX-5 8FY4-EE-17E-CZ+L_Edition1.pdf
