2017 Lexus IS300h Manuel du propriétaire (in French)

5777-3. Entretien à faire soi-même
7
Entretien et soins
IS300h_EK(OM53D90K)
Après remplacement de l'ampoule du côté gauche, installez le goulot de
remplissage de liquide de lave-vitre à sa position d'origine.
■Éclairages extérieurs de plancher
Appuyez sur la partie supérieure
du rétroviseur extérieur pour
incliner la surface du miroir vers
le haut, et appliquez un ruban de
protection sur la partie inférieure
du cache du rétroviseur.
Insérez 2 tournevis plat envelop-
pés dans un ruban de protection,
et détachez les languettes situées
à l'arrière du miroir.
Faites levier sur le miroir vers vous, et
détachez les 2 languettes simultané- ment.
Travaillez prudemment, en vous assu- rant de ne pas laisser tomber le miroir.
Débranchez les connecteurs à
l'arrière du rétroviseur, et retirez
le miroir.
Lorsque vous retirez les connecteurs fins, assurez-vous de marquer l'un desconnecteurs avec un morceau de
ruban adhésif, afin de na pas les mélan- ger lors de la repose.
Travaillez prudemment, en vous assu- rant de ne pas laisser tomber le miroir.
Lorsque vous manipulez le rétroviseur, ne touchez pas couvertes de graisse.
Le nombre de connecteurs diffère selon les spécifications des véhicules.
5
1
2
3

5787-3. Entretien à faire soi-même
IS300h_EK(OM53D90K)
Retirez les 5 vis et retirez le
cache extérieur du rétroviseur
ainsi que le cache situé à l'arrière
du rétroviseur.
Tournez le culot de l'ampoule
dans le sens inverse des aiguilles
d'une montre.
Retirez l'ampoule.
Installez une ampoule neuve et
installez le culot de l'ampoule
dans l'éclairage en l'insérant et en
tournant le culot de l'ampoule
dans le sens des aiguilles d'une
montre.
Lors de l'insertion de la douille, alignez les repères imprimés sur le corps de
l'éclairage et la douille.
4
5
6
7

5797-3. Entretien à faire soi-même
7
Entretien et soins
IS300h_EK(OM53D90K)
Installez le cache de rétroviseur
sur le cadre de rétroviseur, fixez-
le avec une vis, puis installez le cli-
gnotant latéral et l'éclairage exté-
rieur de plancher.
Utilisez exclusivement la position des vis, comme indiqué sur l'illustration.
Alignez les languette s sur le logement du clignotant latéral et du cache et ins-
tallez-le.
Emboîtez la rainure de l'éclairage exté-
rieur de plancher avec les languettes du cache pour l'attacher.
Après l'installation de l'ampoule, allu- mez l'éclairage extérieur de plancherafin de vérifier visuellement qu'aucune
lumière ne passe à travers le culot de l'ampoule.
Détachez les languettes et sépa-
rez le haut et le bas du cache
extérieur du rétroviseur.
8
9

5807-3. Entretien à faire soi-même
IS300h_EK(OM53D90K)
Installez le cache extérieur du
rétroviseur en installant la partie
inférieure en premier, puis en ins-
tallant la partie supérieure.
Lors de l'installation de la partie infé-
rieure du cache, insérez la goupille du clignotant latéral dans l'orifice ducache.
Attachez le cache avec des vis et
rebranchez les connecteurs
ensemble.
Fixez le faisceau électrique en le réins- tallant dans sa position initiale dans lescrochets sur le côté arrière de la sur-
face du rétroviseur.
10
11

5817-3. Entretien à faire soi-même
7
Entretien et soins
IS300h_EK(OM53D90K)
Alignez les languettes et fixez le
rétroviseur en appuyant dans
l'ordre sur chaque paire de lan-
guettes diagonalement oppo-
sées.
Veillez à insérer les languettes dans l'ordre comme indiqué sur l'illustration,et enfoncez-les jusqu'à ce que vous
perceviez un déclic.
Si vous n'entendez pas le déclic, ne for- cez pas pour enfoncer les languettes.Au lieu de cela, retirez le rétroviseur et
vérifiez que les languettes sont ali- gnées.
Après la fixation du rétroviseur, retirez le ruban adhésif de protection apposé sur la partie inférieure du cache du rétroviseur.
■Remplacement des ampoules suivantes
Si l'une des ampoules énumérées ci-dessous a grillé, faites-la remplacer par
un détaillant agréé Lexus ou un réparate ur agréé Lexus, ou tout autre répara-
teur de confiance.
●Phares
●Feux de position avant et éclairages de jour
●Clignotants avant (type à LED)
●Clignotants latéraux
●Feux de stop/arrière
●Feux arrière
●Feu de recul
●Clignotants arrière
●Feu antibrouillard arrière
●Troisième feu stop
●Éclairages de plaque d'immatriculation
12

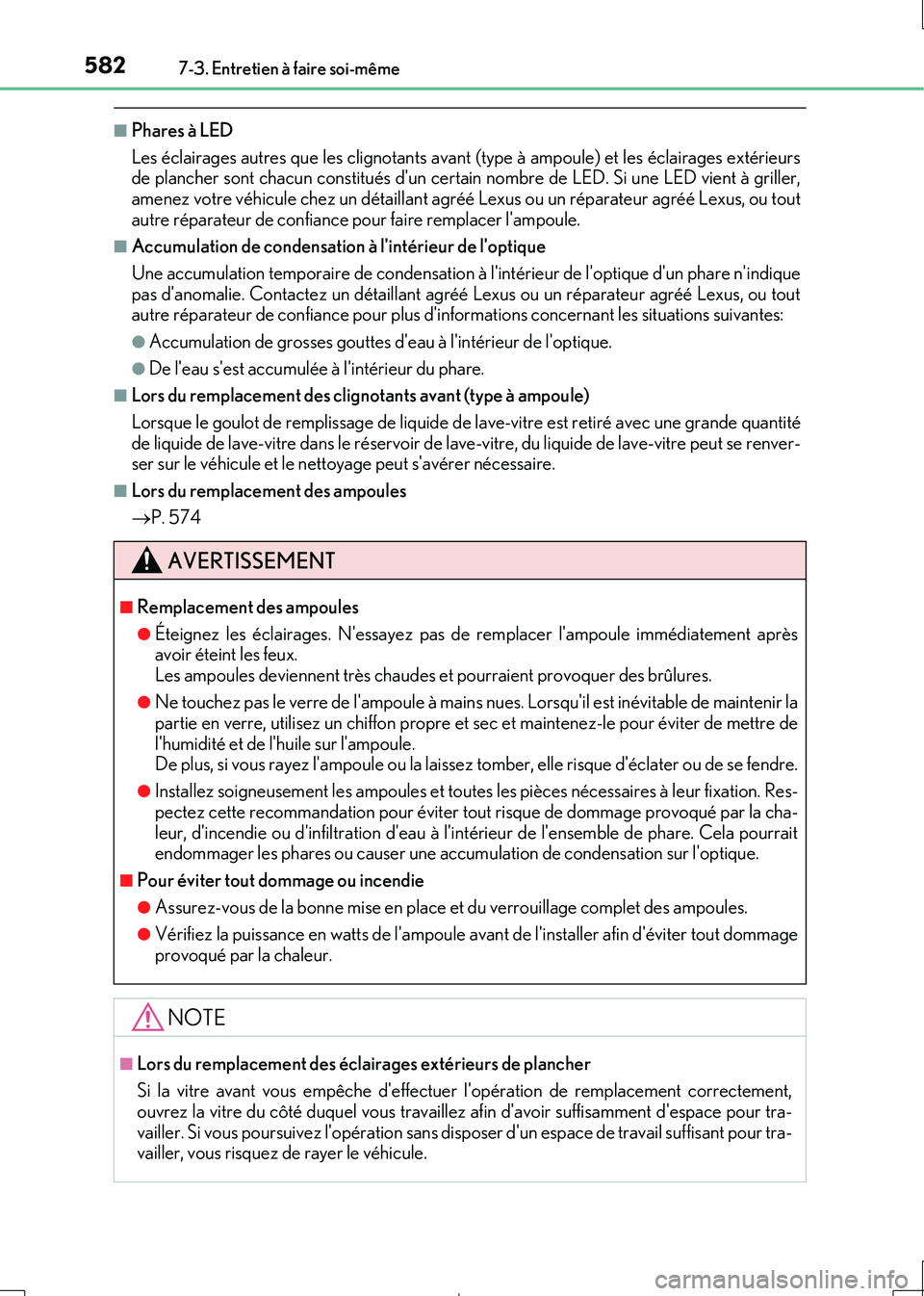

5827-3. Entretien à faire soi-même
IS300h_EK(OM53D90K)
■Phares à LED
Les éclairages autres que les clignotants avant (type à ampoule) et les éclairages extérieurs de plancher sont chacun constitués d'un certain nombre de LED. Si une LED vient à griller,
amenez votre véhicule chez un détaillant agréé Lexus ou un réparateur agréé Lexus, ou tout autre réparateur de confiance pour faire remplacer l'ampoule.
■Accumulation de condensation à l'intérieur de l'optique
Une accumulation temporaire de condensation à l'intérieur de l'optique d'un phare n'indique pas d'anomalie. Contactez un détaillant agréé Lexus ou un réparateur agréé Lexus, ou toutautre réparateur de confiance pour plus d'info rmations concernant les situations suivantes:
●Accumulation de grosses gouttes d'eau à l'intérieur de l'optique.
●De l'eau s'est accumulée à l'intérieur du phare.
■Lors du remplacement des clignotants avant (type à ampoule)
Lorsque le goulot de remplissage de liquide de lave-vitre est retiré avec une grande quantité de liquide de lave-vitre dans le réservoir de lave -vitre, du liquide de lave-vitre peut se renver- ser sur le véhicule et le nett oyage peut s'avérer nécessaire.
■Lors du remplacement des ampoules
 P. 574
AVERTISSEMENT
■Remplacement des ampoules
●Éteignez les éclairages. N'essayez pas de remplacer l'ampoule immédiatement après avoir éteint les feux.
Les ampoules deviennent très chaudes et pourraient provoquer des brûlures.
●Ne touchez pas le verre de l'ampoule à mains nues. Lorsqu'il est inévitable de maintenir la partie en verre, utilisez un chiffon propre et sec et maintenez-le pour éviter de mettre de
l'humidité et de l'huile sur l'ampoule. De plus, si vous rayez l'ampoule ou la laissez tomber, elle risque d'éclater ou de se fendre.
●Installez soigneusement les ampoules et toutes les pièces nécessaires à leur fixation. Res-
pectez cette recommandation pour éviter tout risque de dommage provoqué par la cha- leur, d'incendie ou d'infiltration d'eau à l'intérieur de l'ensemble de phare. Cela pourraitendommager les phares ou causer une accumu lation de condensation sur l'optique.
■Pour éviter tout dommage ou incendie
●Assurez-vous de la bonne mise en place et du verrouillage complet des ampoules.
●Vérifiez la puissance en watts de l'ampoule avant de l'installer afin d'éviter tout dommage
provoqué par la chaleur.
NOTE
■Lors du remplacement des éclairages extérieurs de plancher
Si la vitre avant vous empêche d'effectuer l'opération de remplacement correctement, ouvrez la vitre du côté duquel vous travaillez afin d'avoir suffisamment d'espace pour tra-
vailler. Si vous poursuivez l'opération sans disposer d'un espace de travail suffisant pour tra- vailler, vous risquez de rayer le véhicule.

583
8En cas de problème
IS300h_EK(OM53D90K)
8-1. Informations à connaître
Feux de détresse ............................... 584
Si vous devez arrêter votre
véhicule en urgence ..................... 585
8-2. Mesures à prendre en cas
d'urgence
Si votre véhicule doit être
remorqué ..........................................586
Si vous suspectez un
problème ........................................... 592
Si un témoin d'avertissement
s'allume ou qu'un avertisseur
sonore se déclenche .................... 593
Si un message
d'avertissement s'affiche.............600
En cas de crevaison
(sur modèles équipés d'un
kit de réparation
anti-crevaison de secours) ........ 629
En cas de crevaison
(véhicules avec pneus
zéro pression) ................................. 644
Si le système hybride ne
démarre pas ..................................... 646
Si la clé électronique ne
fonctionne pas
correctement...................................648
Si la batterie 12 V est
déchargée.......................................... 651
Si votre véhicule surchauffe.......... 656
Si le véhicule est bloqué ...................661

584
IS300h_EK(OM53D90K)
8-1. Informations à connaître
Appuyez sur la commande.
Tous les clignotants clignotent. Pour les désactiver, appuyez à nouveau
sur la commande.
■Feux de détresse
Si les feux de détresse sont utilisés pendant un long moment alors que le système hybride est
désactivé (quand le témoin “READY” est éteint), la batterie 12 V risque de se décharger.
Feux de détresse
Les feux de détresse servent à préven ir les autres conducteurs lorsque le
véhicule doit être arrêté sur la route à cause d'une panne, etc.
