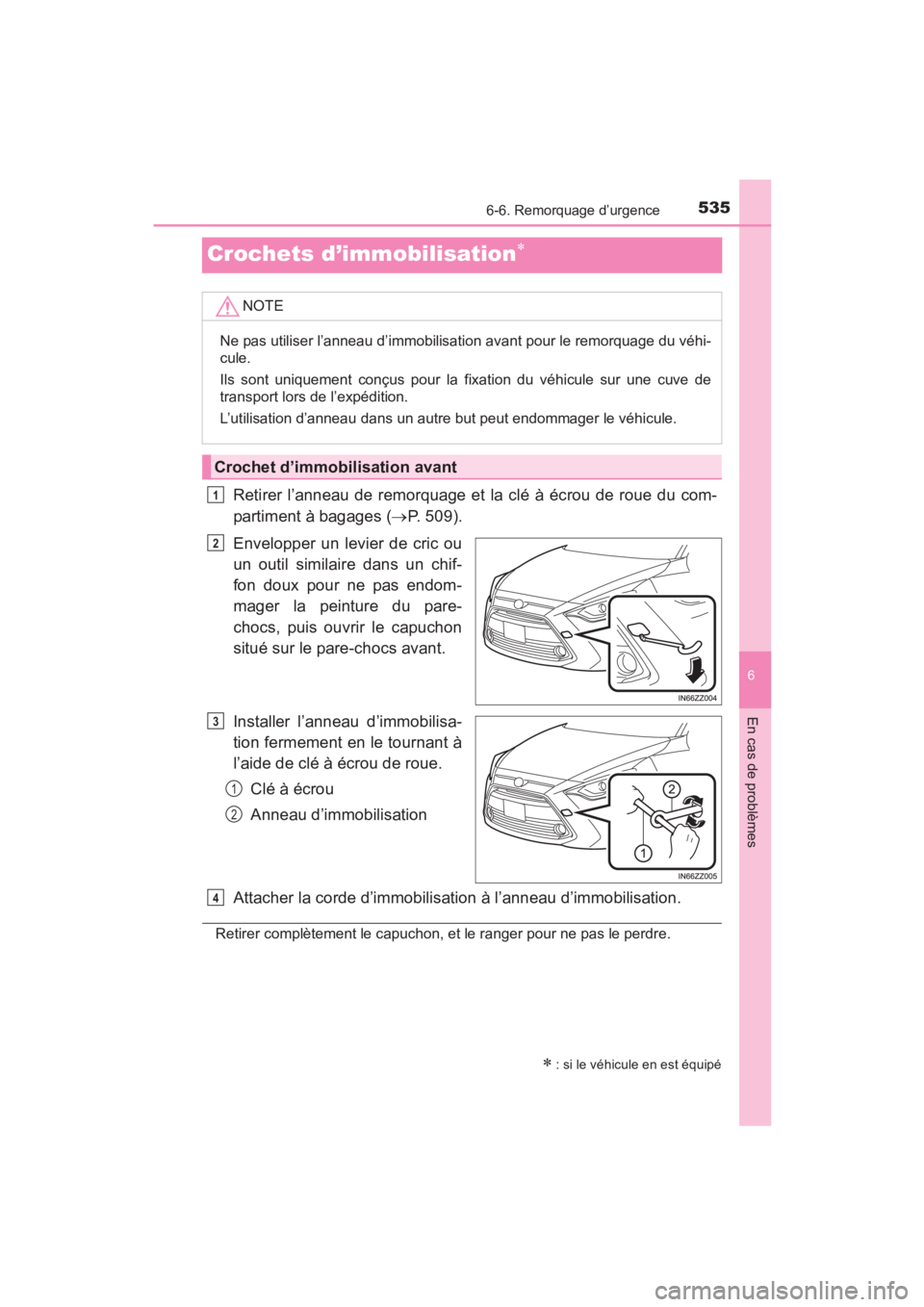

2016 TOYOTA YARIS Manuel du propriétaire (in French)

535
YARIS_SEDAN_OM_OM99M19z_(D)
6-6. Remorquage d’urgence
6
En cas de problèmes
Crochets d’immobilisation∗
Retirer l’anneau de remorquage et la clé à écrou de roue du com-
partiment à bagages (→P. 509).
Envelopper un levier de cric ou
un outil similaire dans un chif-
fon doux pour ne pas endom-
mager la peinture du pare-
chocs, puis ouvrir le capuchon
situé sur le pare-chocs avant.
Installer l’anneau d’immobilisa-
tion fermement en le tournant à
l’aide de clé à écrou de roue. Clé à écrou
Anneau d’immobilisation
Attacher la corde d’immobilisation à l’anneau d’immobilisation.
Retirer complètement le capuchon, et le ranger pour ne pas le perdre.
∗ : si le véhicule en est équipé
NOTE
Ne pas utiliser l’anneau d’immobilisation avant pour le remorquage du véhi-
cule.
Ils sont uniquement conçus pour la fixation du véhicule sur une cuve de
transport lors de l’expédition.
L’utilisation d’anneau dans un autre but peut endommager le véhicule.
Crochet d’immobilisation avant
1
2
3
1
2
4
YARIS_SEDAN_OM_OM99M19z_(D).book Page 535 Monday, June 8, 2015 2:47 PM

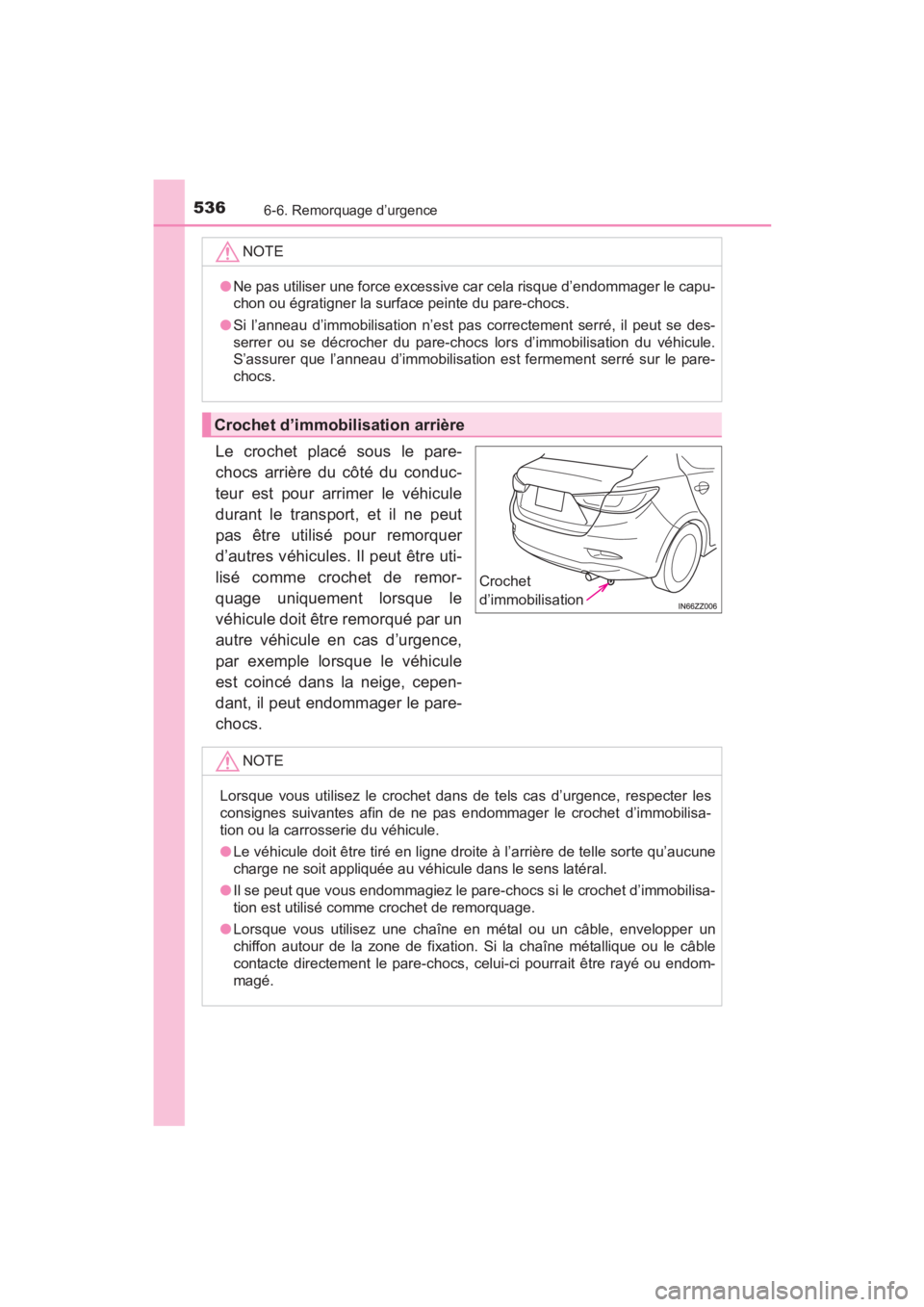

5366-6. Remorquage d’urgence
YARIS_SEDAN_OM_OM99M19z_(D)
Le crochet placé sous le pare-
chocs arrière du côté du conduc-
teur est pour arrimer le véhicule
durant le transport, et il ne peut
pas être utilisé pour remorquer
d’autres véhicules. Il peut être uti-
lisé comme crochet de remor-
quage uniquement lorsque le
véhicule doit être remorqué par un
autre véhicule en cas d’urgence,
par exemple lorsque le véhicule
est coincé dans la neige, cepen-
dant, il peut endommager le pare-
chocs.
NOTE
●Ne pas utiliser une force excessive car cela risque d’endommager le capu-
chon ou égratigner la surface peinte du pare-chocs.
● Si l’anneau d’immobilisation n’est pas correctement serré, il peut se des-
serrer ou se décrocher du pare-chocs lors d’immobilisation du véhicule.
S’assurer que l’anneau d’immobilisation est fermement serré sur le pare-
chocs.
Crochet d’immobilisation arrière
Crochet
d’immobilisation
NOTE
Lorsque vous utilisez le crochet dans de tels cas d’urgence, respecter les
consignes suivantes afin de ne pas endommager le crochet d’immobilisa-
tion ou la carrosserie du véhicule.
●Le véhicule doit être tiré en ligne droite à l’arrière de telle sorte qu’aucune
charge ne soit appliquée au véhicule dans le sens latéral.
● Il se peut que vous endommagiez le pare-chocs si le crochet d’immobilisa-
tion est utilisé comme crochet de remorquage.
● Lorsque vous utilisez une chaîne en métal ou un câble, envelopper un
chiffon autour de la zone de fixation. Si la chaîne métallique ou le câble
contacte directement le pare-chocs, celui-ci pourrait être rayé ou endom-
magé.
YARIS_SEDAN_OM_OM99M19z_(D).book Page 536 Monday, June 8, 2015 2:47 PM

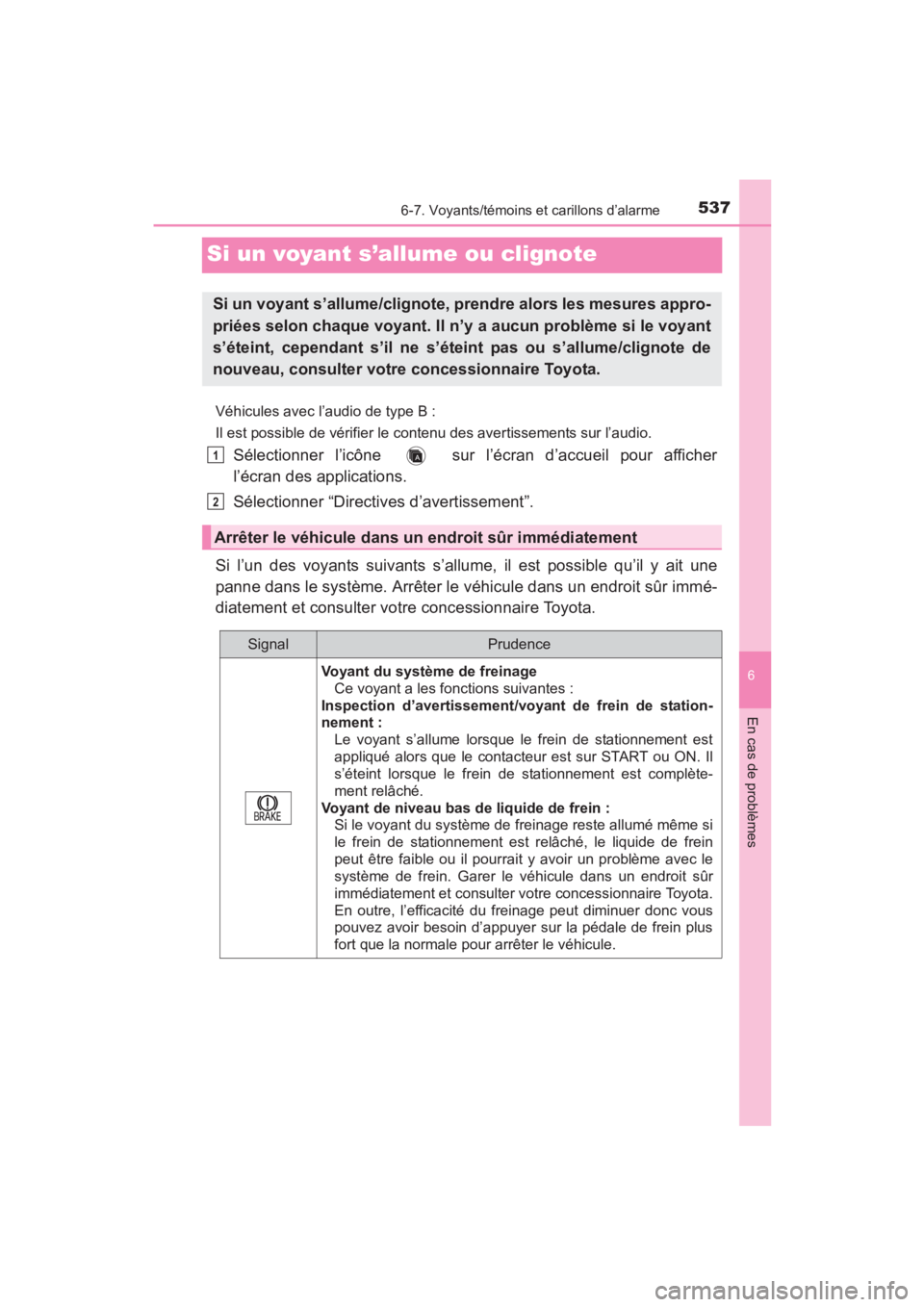

537
YARIS_SEDAN_OM_OM99M19z_(D)
6-7. Voyants/témoins et carillons d’alarme
6
En cas de problèmes
Si un voyant s’allume ou clignote
Véhicules avec l’audio de type B :
Il est possible de vérifier le contenu des avertissements sur l’audio.
Sélectionner l’icône sur l’écran d’accueil pour afficher
l’écran des applications.
Sélectionner “Directives d’avertissement”.
Si l’un des voyants suivants s’allume, il est possible qu’il y ait une
panne dans le système. Arrêter le véhicule dans un endroit sûr immé-
diatement et consulter votre concessionnaire Toyota.
Si un voyant s’allume/clignote, prendre alors les mesures appro-
priées selon chaque voyant. Il n’y a aucun problème si le voyant
s’éteint, cependant s’il ne s’éteint pas ou s’allume/clignote de
nouveau, consulter votre concessionnaire Toyota.
Arrêter le véhicule dans un endroit sûr immédiatement
SignalPrudence
Voyant du système de freinage Ce voyant a les fonctions suivantes :
Inspection d’avertissement/voyan t de frein de station-
nement :
Le voyant s’allume lorsque le frein de stationnement est
appliqué alors que le contacteur est sur START ou ON. Il
s’éteint lorsque le frein de stationnement est complète-
ment relâché.
Voyant de niveau bas de liquide de frein : Si le voyant du système de freinage reste allumé même si
le frein de stationnement est relâché, le liquide de frein
peut être faible ou il pourrait y avoir un problème avec le
système de frein. Garer le véhicule dans un endroit sûr
immédiatement et consulter votre concessionnaire Toyota.
En outre, l’efficacité du freinage peut diminuer donc vous
pouvez avoir besoin d’appuyer sur la pédale de frein plus
fort que la normale pour arrêter le véhicule.
1
2
YARIS_SEDAN_OM_OM99M19z_(D).book Page 537 Monday, June 8, 2015 2:47 PM

5386-7. Voyants/témoins et carillons d’alarme
YARIS_SEDAN_OM_OM99M19z_(D)
Voyant du système électronique de distribution de force
de freinageSi l’unité de commande du système électronique de distri-
bution de force de freinage détermine que certaines com-
posantes du système ne fonctionnent pas correctement,
l’unité de commande peut allumer simultanément le
voyant du système de freinage et le voyant d’ABS. Le pro-
blème est probablement dû au système électronique de
distribution de force de freinage.
Voyant du circuit de charge
Si le voyant s’allume pendant la conduite, cela indique
une anomalie de l’alternateur ou du système de charge.
Garer prudemment le véhicule sur le bord de la route.
Consulter votre concessionnaire Toyota.
Ne pas continuer de conduire le véhicule lorsque le voyant
du circuit de charge est allumé, car le moteur pourrait
s’arrêter inopinément.
Voyant d’huile moteurCe voyant indique que la pression de l’huile moteur est
basse.
Ne pas faire tourner le moteur si la pression d’huile moteur
est basse. Sinon, il pourrait entraîner de graves domma-
ges au moteur.
Si le voyant s’allume ou l’indi cation d’avertissement s’affi-
che durant la conduite :
Garer prudemment le véhicule sur le bord de la route
en terrain plat.
Arrêter le moteur et attendre 5 minutes afin de laisser
l’huile retourner dans le carter d’huile.
Vérifier le niveau d’huile moteur P. 451. S’il est faible,
ajouter la quantité adaptée d’huile moteur (veiller à ne
pas ajouter une quantité trop importante).
Ne pas faire tourner le moteur si la niveau d’huile est bas.
Sinon, il pourrait entraîner de graves dommages au
moteur. Démarrer le moteur et regarder le voyant.
S’il reste allumé même si le niveau d’huile est normal ou
après avoir ajouté de l’huile, ar rêter le moteur immédiate-
ment et faire remorquer le véhicule jusqu’à votre conces-
sionnaire Toyota.
SignalPrudence
1
2
3
4
YARIS_SEDAN_OM_OM99M19z_(D).book Page 538 Monday, June 8, 2015 2:47 PM

YARIS_SEDAN_OM_OM99M19z_(D)

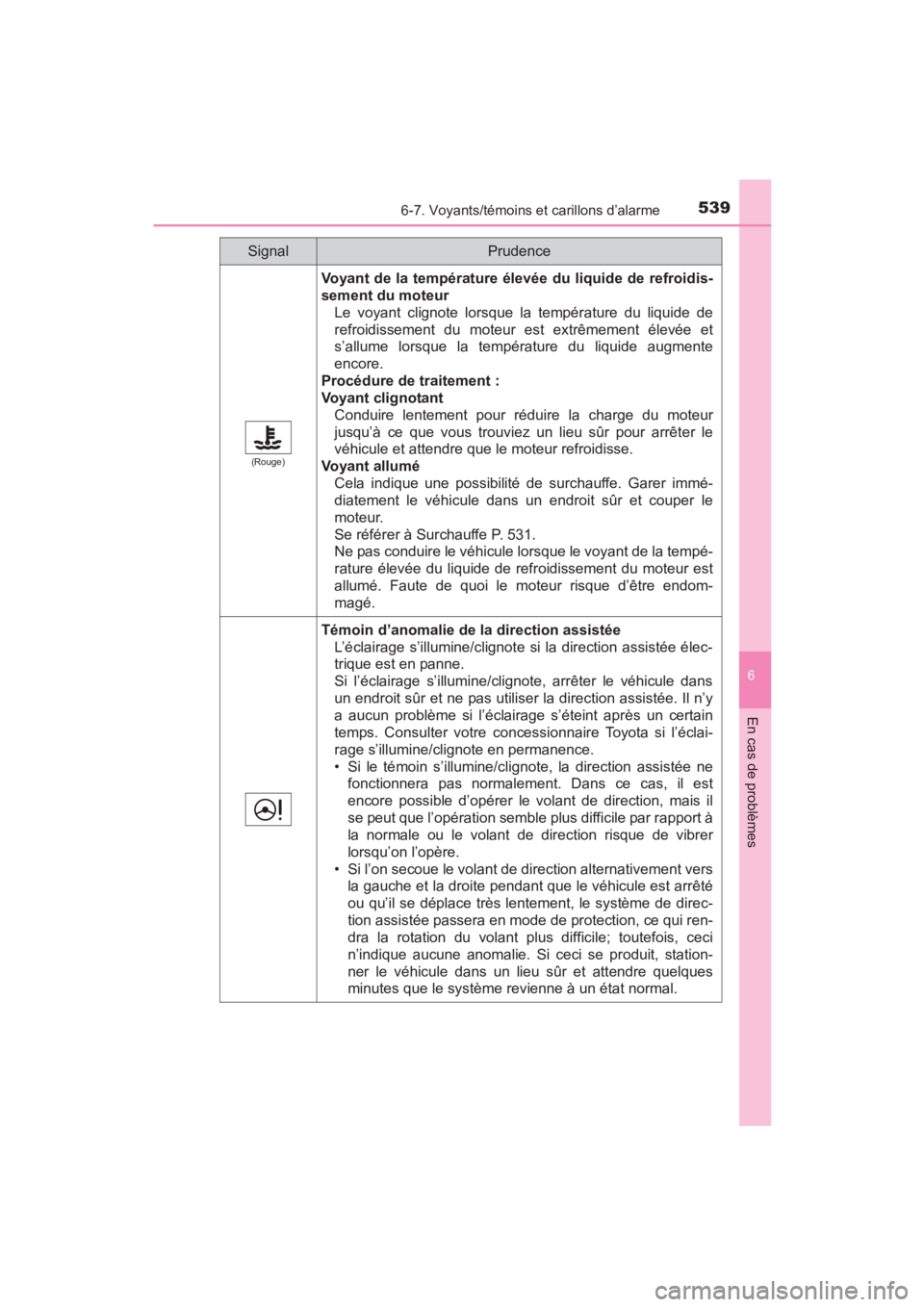

5396-7. Voyants/témoins et carillons d’alarme
6
En cas de problèmes
(Rouge)
Voyant de la température élevée du liquide de refroidis-
sement du moteurLe voyant clignote lorsque la température du liquide de
refroidissement du moteur est extrêmement élevée et
s’allume lorsque la température du liquide augmente
encore.
Procédure de traitement :
Voyant clignotant Conduire lentement pour réduire la charge du moteur
jusqu’à ce que vous trouviez un lieu sûr pour arrêter le
véhicule et attendre que le moteur refroidisse.
Voyant allumé Cela indique une possibilité de surchauffe. Garer immé-
diatement le véhicule dans un endroit sûr et couper le
moteur.
Se référer à Surchauffe P. 531.
Ne pas conduire le véhicule lorsque le voyant de la tempé-
rature élevée du liquide de refroidissement du moteur est
allumé. Faute de quoi le moteur risque d’être endom-
magé.
Témoin d’anomalie de la direction assistéeL’éclairage s’illumine/clignote si la direction assistée élec-
trique est en panne.
Si l’éclairage s’illumine/clignote, arrêter le véhicule dans
un endroit sûr et ne pas utiliser la direction assistée. Il n’y
a aucun problème si l’éclairage s’éteint après un certain
temps. Consulter votre concessionnaire Toyota si l’éclai-
rage s’illumine/clignote en permanence.
• Si le témoin s’illumine/clignote, la direction assistée nefonctionnera pas normalement. Dans ce cas, il est
encore possible d’opérer le volant de direction, mais il
se peut que l’opération semble plus difficile par rapport à
la normale ou le volant de direction risque de vibrer
lorsqu’on l’opère.
• Si l’on secoue le volant de direction alternativement vers la gauche et la droite pendant que le véhicule est arrêté
ou qu’il se déplace très lentement, le système de direc-
tion assistée passera en mode de protection, ce qui ren-
dra la rotation du volant plus difficile; toutefois, ceci
n’indique aucune anomalie. Si ceci se produit, station-
ner le véhicule dans un lieu sûr et attendre quelques
minutes que le système revienne à un état normal.
SignalPrudence
YARIS_SEDAN_OM_OM99M19z_(D).book Page 539 Monday, June 8, 2015 2:47 PM

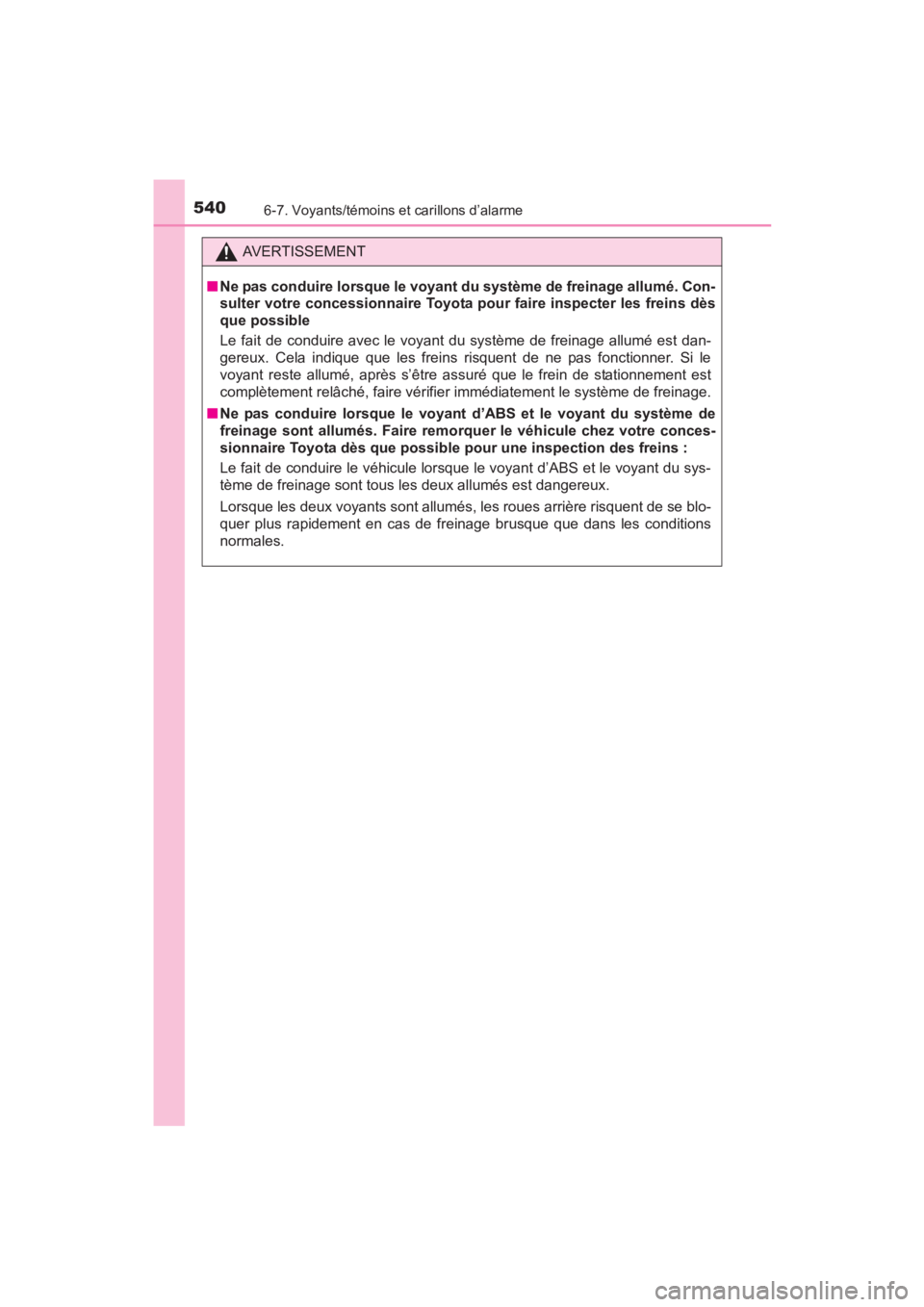

5406-7. Voyants/témoins et carillons d’alarme
YARIS_SEDAN_OM_OM99M19z_(D)
AVERTISSEMENT
■ Ne pas conduire lorsque le voyant du système de freinage allumé. Con-
sulter votre concessionnaire Toyota pour faire inspecter les freins dès
que possible
Le fait de conduire avec le voyant du système de freinage allumé est dan-
gereux. Cela indique que les freins risquent de ne pas fonctionner. Si le
voyant reste allumé, après s’être assuré que le frein de stationnement est
complètement relâché, faire vérifier immédiatement le système de freinage.
■ Ne pas conduire lorsque le voyan t d’ABS et le voyant du système de
freinage sont allumés. Faire remo rquer le véhicule chez votre conces-
sionnaire Toyota dès que possible pour une inspection des freins :
Le fait de conduire le véhicule lorsque le voyant d’ABS et le voyant du sys-
tème de freinage sont tous les deux allumés est dangereux.
Lorsque les deux voyants sont allumés, les roues arrière risquent de se blo-
quer plus rapidement en cas de freinage brusque que dans les conditions
normales.
YARIS_SEDAN_OM_OM99M19z_(D).book Page 540 Monday, June 8, 2015 2:47 PM

YARIS_SEDAN_OM_OM99M19z_(D)

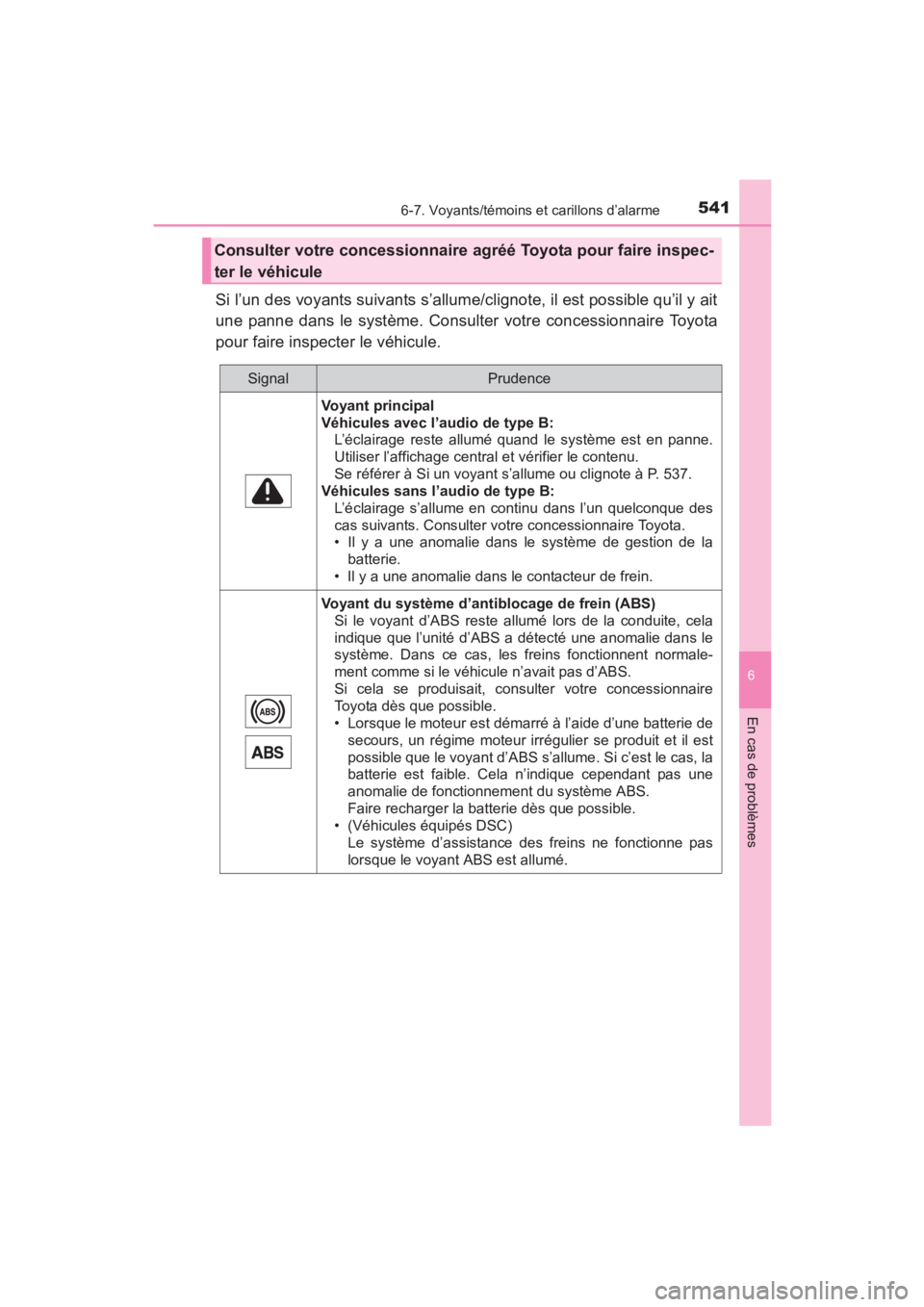

5416-7. Voyants/témoins et carillons d’alarme
6
En cas de problèmes
Si l’un des voyants suivants s’allume/clignote, il est possible qu’il y ait
une panne dans le système. Consulter votre concessionnaire Toyota
pour faire inspecter le véhicule.
Consulter votre concessionnaire agréé Toyota pour faire inspec-
ter le véhicule
SignalPrudence
Voyant principal
Véhicules avec l’audio de type B:L’éclairage reste allumé quand le système est en panne.
Utiliser l’affichage central et vérifier le contenu.
Se référer à Si un voyant s’allume ou clignote à P. 537.
Véhicules sans l’audio de type B:
L’éclairage s’allume en continu dans l’un quelconque des
cas suivants. Consulter votre concessionnaire Toyota.
• Il y a une anomalie dans le système de gestion de labatterie.
• Il y a une anomalie dans le contacteur de frein.
Voyant du système d’antiblocage de frein (ABS) Si le voyant d’ABS reste allumé lors de la conduite, cela
indique que l’unité d’ABS a détecté une anomalie dans le
système. Dans ce cas, les freins fonctionnent normale-
ment comme si le véhicule n’avait pas d’ABS.
Si cela se produisait, consulter votre concessionnaire
Toyota dès que possible.
• Lorsque le moteur est démarré à l’aide d’une batterie desecours, un régime moteur irrégulier se produit et il est
possible que le voyant d’ABS s’allume. Si c’est le cas, la
batterie est faible. Cela n’indique cependant pas une
anomalie de fonctionnement du système ABS.
Faire recharger la batterie dès que possible.
• (Véhicules équipés DSC)
Le système d’assistance des freins ne fonctionne pas
lorsque le voyant ABS est allumé.
YARIS_SEDAN_OM_OM99M19z_(D).book Page 541 Monday, June 8, 2015 2:47 PM

5426-7. Voyants/témoins et carillons d’alarme
YARIS_SEDAN_OM_OM99M19z_(D)

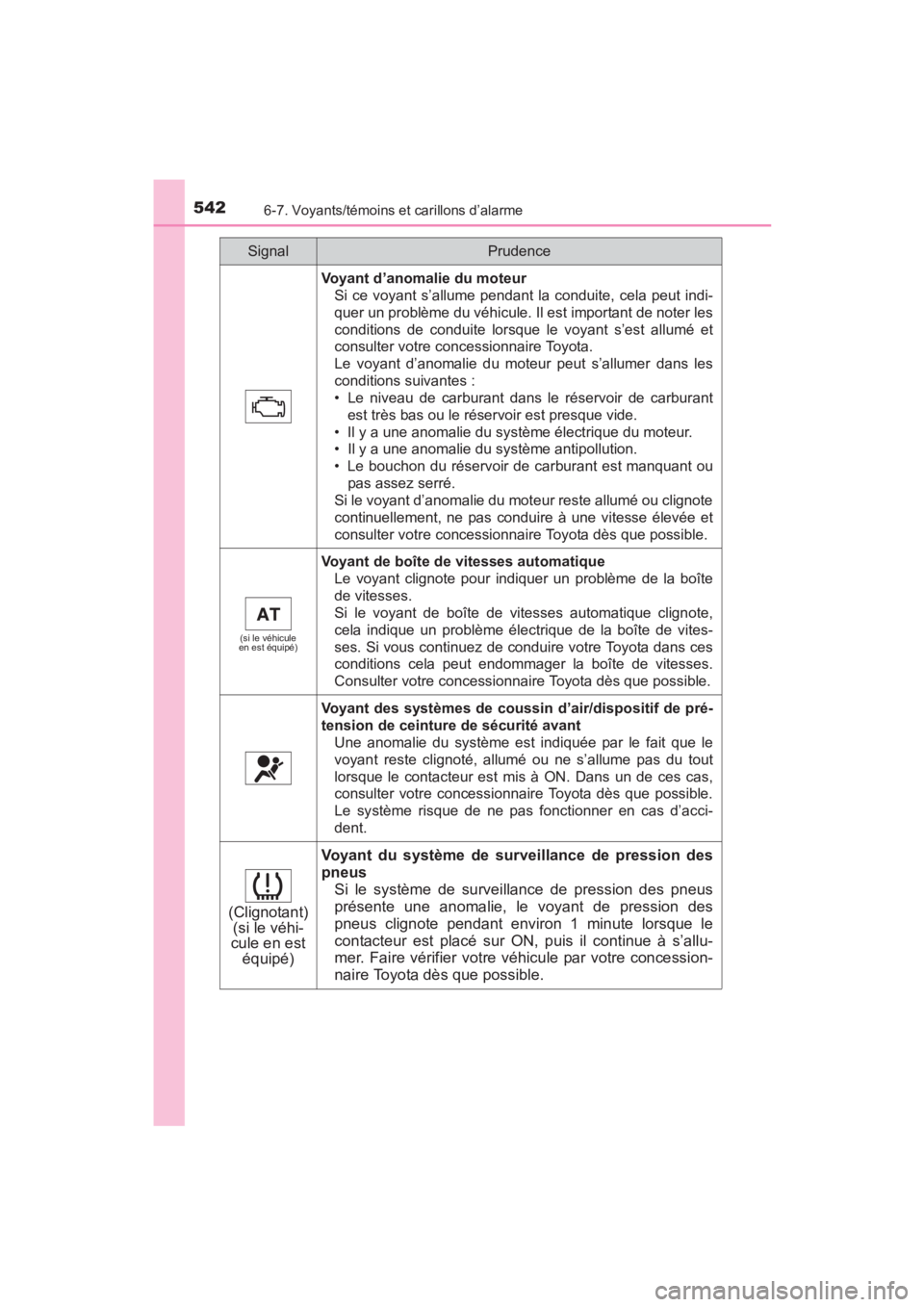

Voyant d’anomalie du moteurSi ce voyant s’allume pendant la conduite, cela peut indi-
quer un problème du véhicule. Il est important de noter les
conditions de conduite lorsque le voyant s’est allumé et
consulter votre concessionnaire Toyota.
Le voyant d’anomalie du moteur peut s’allumer dans les
conditions suivantes :
• Le niveau de carburant dans le réservoir de carburant
est très bas ou le réservoir est presque vide.
• Il y a une anomalie du système électrique du moteur.
• Il y a une anomalie du système antipollution.
• Le bouchon du réservoir de carburant est manquant ou pas assez serré.
Si le voyant d’anomalie du moteur reste allumé ou clignote
continuellement, ne pas conduire à une vitesse élevée et
consulter votre concessionnaire Toyota dès que possible.
(si le véhicule
en est équipé)
Voyant de boîte de vitesses automatique
Le voyant clignote pour indiquer un problème de la boîte
de vitesses.
Si le voyant de boîte de vitesses automatique clignote,
cela indique un problème électrique de la boîte de vites-
ses. Si vous continuez de conduire votre Toyota dans ces
conditions cela peut endommager la boîte de vitesses.
Consulter votre concessionnaire Toyota dès que possible.
Voyant des systèmes de coussin d’air/dispositif de pré-
tension de ceinture de sécurité avant Une anomalie du système est indiquée par le fait que le
voyant reste clignoté, allumé ou ne s’allume pas du tout
lorsque le contacteur est mis à ON. Dans un de ces cas,
consulter votre concessionnaire Toyota dès que possible.
Le système risque de ne pas fonctionner en cas d’acci-
dent.
(Clignotant)(si le véhi-
cule en est
équipé)
Voyant du système de surveillance de pression des
pneus
Si le système de surveillance de pression des pneus
présente une anomalie, le voyant de pression des
pneus clignote pendant environ 1 minute lorsque le
contacteur est placé sur ON, puis il continue à s’allu-
mer. Faire vérifier votre véhicule par votre concession-
naire Toyota dès que possible.
SignalPrudence
YARIS_SEDAN_OM_OM99M19z_(D).book Page 542 Monday, June 8, 2015 2:47 PM
