2016 TOYOTA YARIS Manuel du propriétaire (in French)

YARIS_SEDAN_OM_OM99M19z_(D)
2474-1. Système de commande de température
4
Fonctions intérieures
●Faire vérifier le climatiseur
avant la saison chaude. Un
manque de réfrigérant peut
affecter le rendement du clima-
tiseur.
Les spécifications du réfrigérant
sont indiquées sur une éti-
quette fixée à l’intérieur du
compartiment moteur. Vérifier
l’étiquette avant de faire le plein
de réfrigérant. Si le mauvais
type de réfrigérant est utilisé,
cela peut entraîner une anoma-
lie grave du système de com-
mande de température.
Pour plus de détails, consulter
votre concessionnaire Toyota.Étiquette
YARIS_SEDAN_OM_OM99M19z_(D).book Page 247 Monday, June 8, 2015 2:47 PM

248
YARIS_SEDAN_OM_OM99M19z_(D)
4-1. Système de commande de température
Fonctionnement des bouches d’aération
■Pour diriger le flot d’air
Pour régler la direction du flot d’air, déplacer le bouton de réglage.
Réglage des bouches d’aération
XOuvrir/fermer les bouches
d’aération centrales (conduc-
teur) et bouches d’aération laté-
ralesXOuvrir/fermer les bouches
d’aération centrales (passa-
ger avant)
Ouvrir
Fermer
Bouton Ouvrir
Fermer
Bouton
XRéglage du sens du débit d’airXRéglage du sens du débit d’air
1
2
3
1
2
3
BoutonBouton
YARIS_SEDAN_OM_OM99M19z_(D).book Page 248 Monday, June 8, 2015 2:47 PM

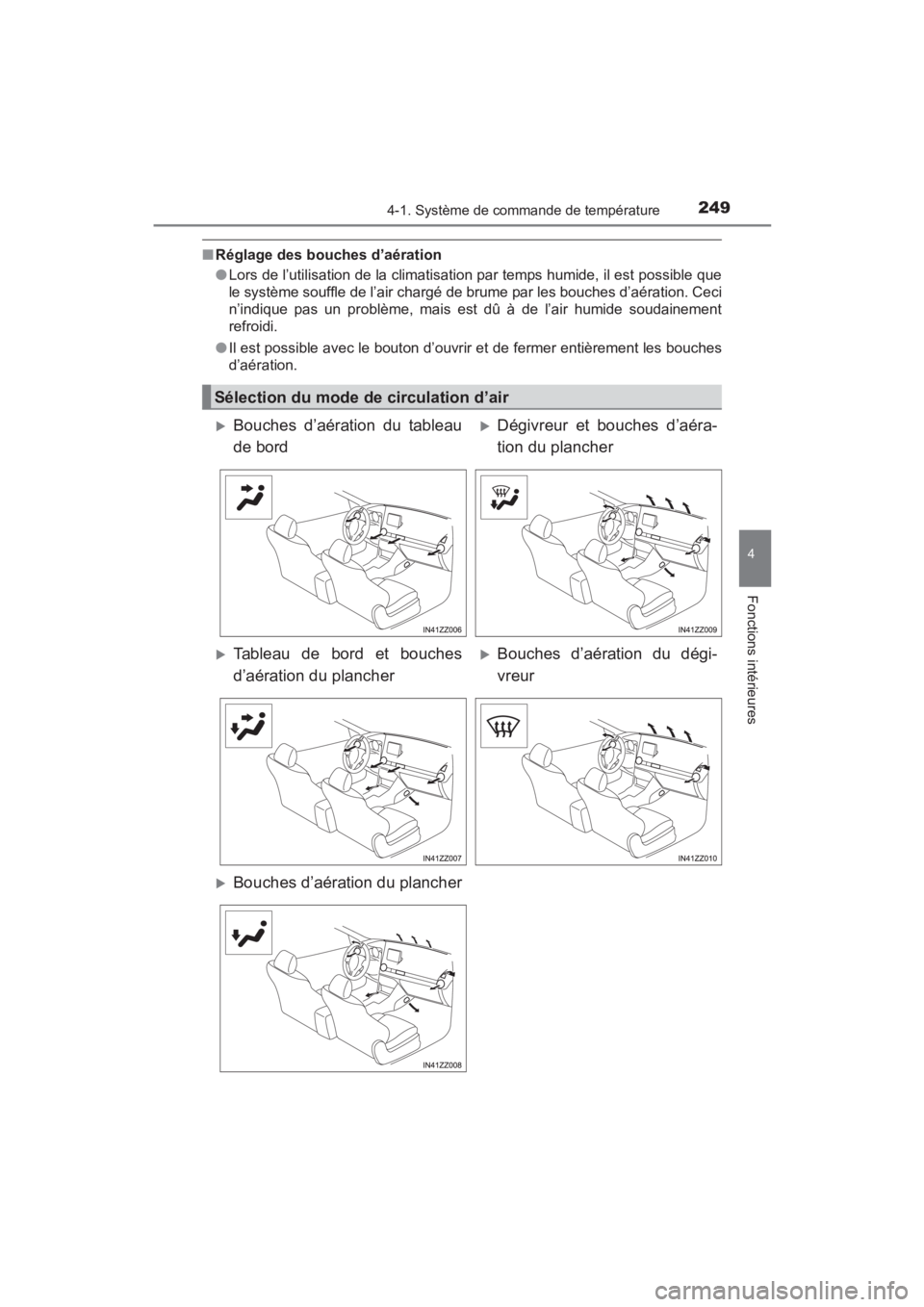

YARIS_SEDAN_OM_OM99M19z_(D)
2494-1. Système de commande de température
4
Fonctions intérieures
■Réglage des bouches d’aération
●Lors de l’utilisation de la climatisation par temps humide, il est possible que
le système souffle de l’air chargé de brume par les bouches d’aération. Ceci
n’indique pas un problème, mais est dû à de l’air humide soudainement
refroidi.
● Il est possible avec le bouton d’ouvrir et de fermer entièrement les bouches
d’aération.
Sélection du mode de circulation d’air
XBouches d’aération du tableau
de bordXDégivreur et bouches d’aéra-
tion du plancher
XTableau de bord et bouches
d’aération du plancherXBouches d’aération du dégi-
vreur
XBouches d’aération du plancher
YARIS_SEDAN_OM_OM99M19z_(D).book Page 249 Monday, June 8, 2015 2:47 PM

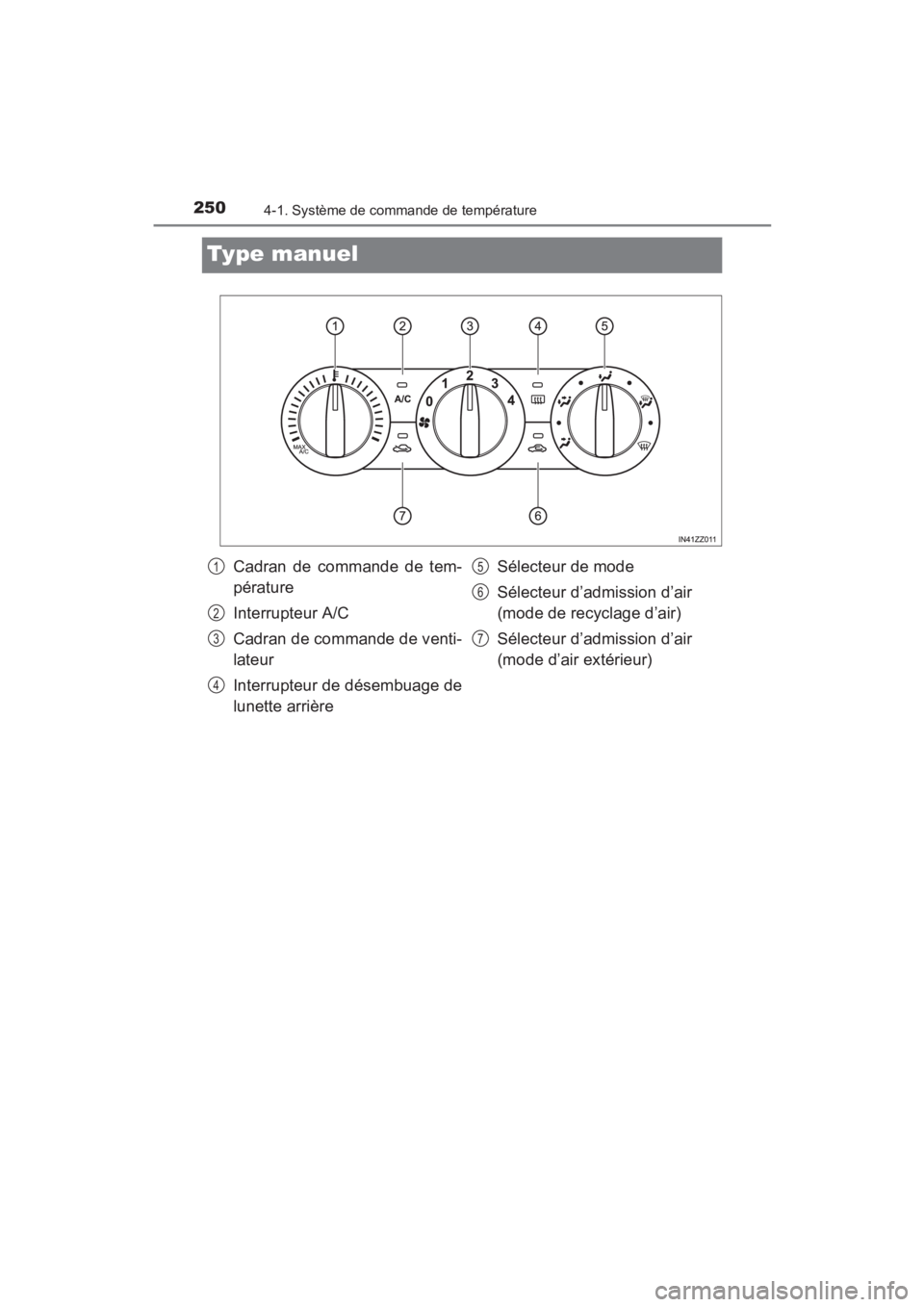

250
YARIS_SEDAN_OM_OM99M19z_(D)
4-1. Système de commande de température
Type manuel
Cadran de commande de tem-
pérature
Interrupteur A/C
Cadran de commande de venti-
lateur
Interrupteur de désembuage de
lunette arrièreSélecteur de mode
Sélecteur d’admission d’air
(mode de recyclage d’air)
Sélecteur d’admission d’air
(mode d’air extérieur)1
2
3
4
5
6
7
YARIS_SEDAN_OM_OM99M19z_(D).book Page 250 Monday, June 8, 2015 2:47 PM

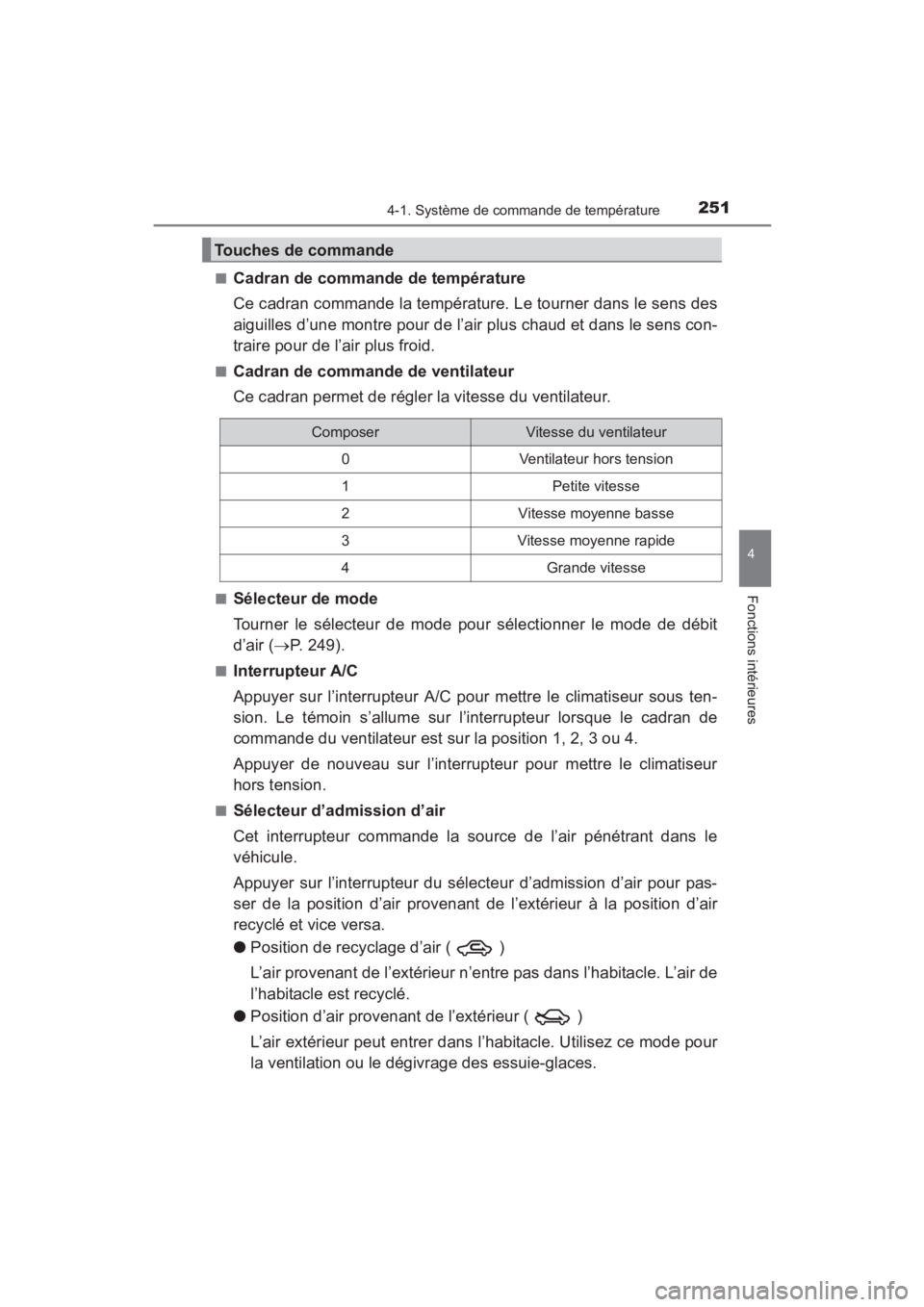

YARIS_SEDAN_OM_OM99M19z_(D)
2514-1. Système de commande de température
4
Fonctions intérieures
■Cadran de commande de température
Ce cadran commande la température. Le tourner dans le sens des
aiguilles d’une montre pour de l’air plus chaud et dans le sens con-
traire pour de l’air plus froid.
■Cadran de commande de ventilateur
Ce cadran permet de régler la vitesse du ventilateur.
■Sélecteur de mode
Tourner le sélecteur de mode pour sélectionner le mode de débit
d’air (→P. 249).
■Interrupteur A/C
Appuyer sur l’interrupteur A/C pour mettre le climatiseur sous ten-
sion. Le témoin s’allume sur l’interrupteur lorsque le cadran de
commande du ventilateur est sur la position 1, 2, 3 ou 4.
Appuyer de nouveau sur l’interrupteur pour mettre le climatiseur
hors tension.
■Sélecteur d’admission d’air
Cet interrupteur commande la source de l’air pénétrant dans le
véhicule.
Appuyer sur l’interrupteur du sélecteur d’admission d’air pour pas-
ser de la position d’air provenant de l’extérieur à la position d’air
recyclé et vice versa.
● Position de recyclage d’air ( )
L’air provenant de l’extérieur n’entre pas dans l’habitacle. L’air de
l’habitacle est recyclé.
● Position d’air provenant de l’extérieur ( )
L’air extérieur peut entrer dans l’habitacle. Utilisez ce mode pour
la ventilation ou le dégivrage des essuie-glaces.
Touches de commande
ComposerVitesse du ventilateur
0Ventilateur hors tension
1Petite vitesse
2Vitesse moyenne basse
3Vitesse moyenne rapide
4Grande vitesse
YARIS_SEDAN_OM_OM99M19z_(D).book Page 251 Monday, June 8, 2015 2:47 PM

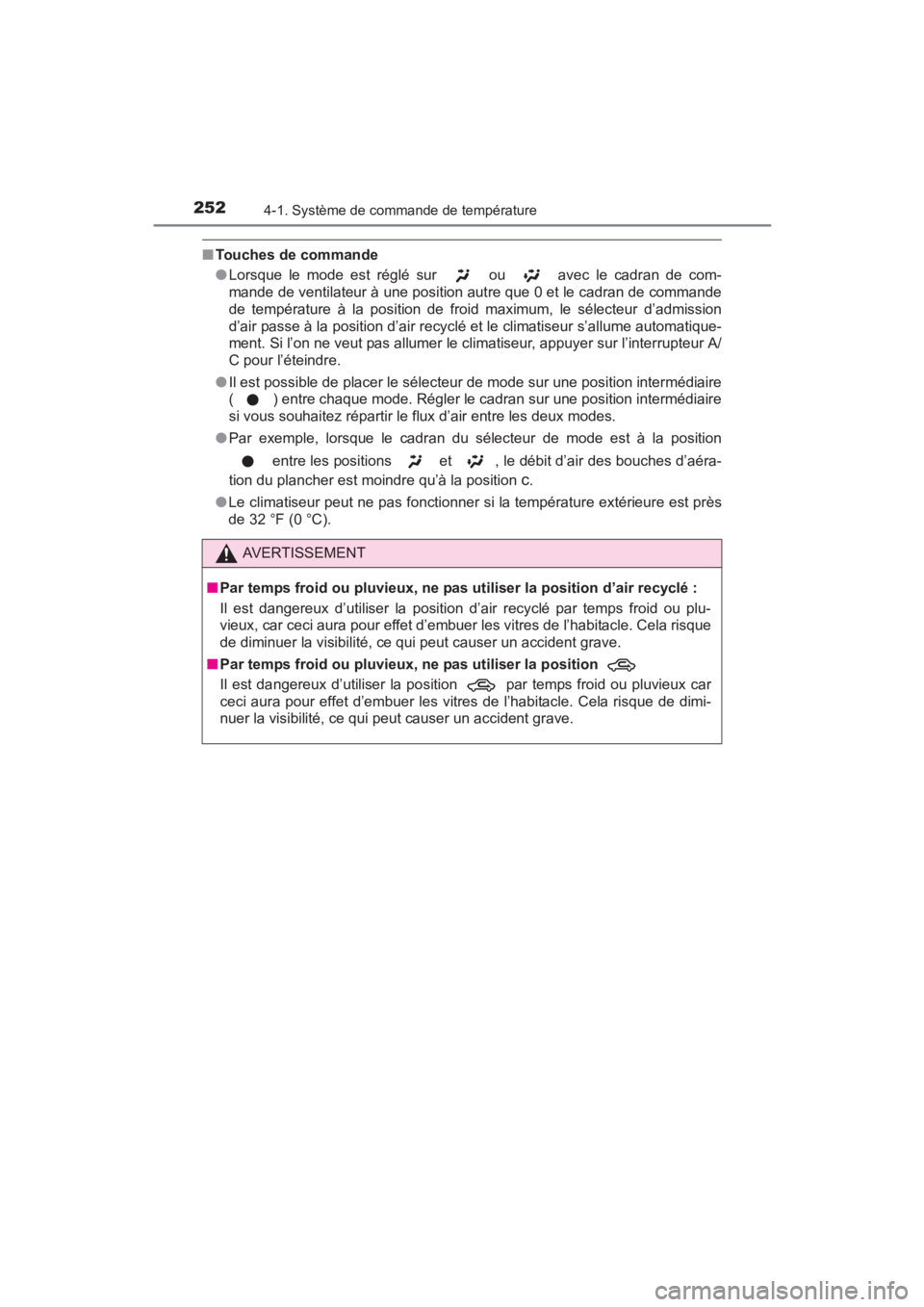

252
YARIS_SEDAN_OM_OM99M19z_(D)
4-1. Système de commande de température
■Touches de commande
●Lorsque le mode est réglé sur ou avec le cadran de com-
mande de ventilateur à une position autre que 0 et le cadran de commande
de température à la position de froid maximum, le sélecteur d’admission
d’air passe à la position d’air recyclé et le climatiseur s’allume automatique-
ment. Si l’on ne veut pas allumer le climatiseur, appuyer sur l’interrupteur A/
C pour l’éteindre.
● Il est possible de placer le sélecteur de mode sur une position intermédiaire
( ) entre chaque mode. Régler le cadran sur une position intermédiaire
si vous souhaitez répartir le flux d’air entre les deux modes.
● Par exemple, lorsque le cadran du sélecteur de mode est à la position
entre les positions et , le débit d’air des bouches d’aéra-
tion du plancher est moindre qu’à la position
c.
● Le climatiseur peut ne pas fonctionner si la température extérieure est près
de 32 °F (0 °C).
AVERTISSEMENT
■ Par temps froid ou pluvieux, ne pas utiliser la position d’air recyclé :
Il est dangereux d’utiliser la position d’air recyclé par temps froid ou plu-
vieux, car ceci aura pour effet d’embuer les vitres de l’habitacle. Cela risque
de diminuer la visibilité, ce qui peut causer un accident grave.
■ Par temps froid ou pluvieux, ne pas utiliser la position
Il est dangereux d’utiliser la positi on par temps froid ou pluvieux car
ceci aura pour effet d’embuer les vitres de l’habitacle. Cela risque de dimi-
nuer la visibilité, ce qui peut causer un accident grave.
YARIS_SEDAN_OM_OM99M19z_(D).book Page 252 Monday, June 8, 2015 2:47 PM

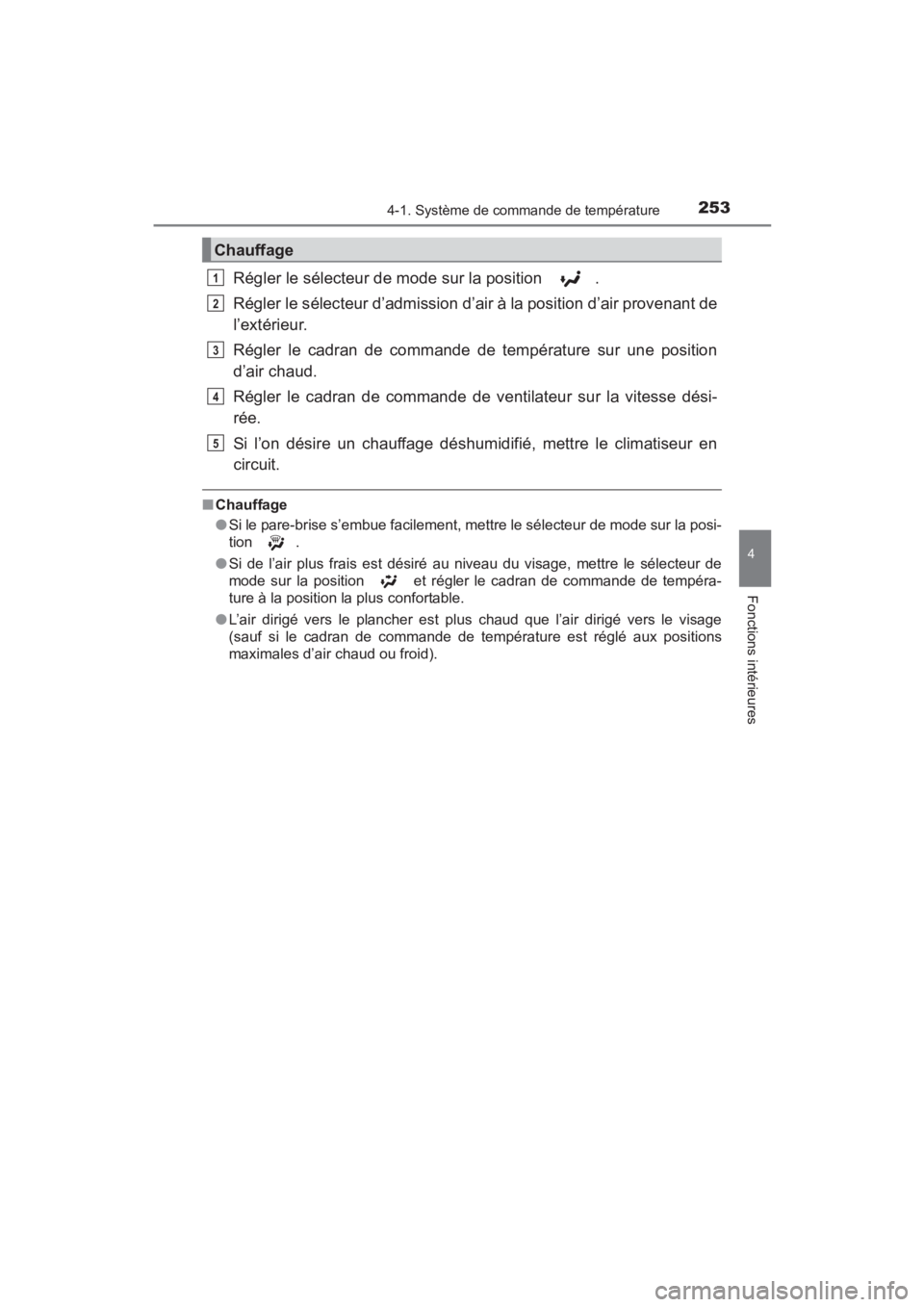

YARIS_SEDAN_OM_OM99M19z_(D)
2534-1. Système de commande de température
4
Fonctions intérieures
Régler le sélecteur de mode sur la position .
Régler le sélecteur d’admission d’air à la position d’air provenant de
l’extérieur.
Régler le cadran de commande de température sur une position
d’air chaud.
Régler le cadran de commande de ventilateur sur la vitesse dési-
rée.
Si l’on désire un chauffage déshumidifié, mettre le climatiseur en
circuit.
■Chauffage
●Si le pare-brise s’embue facilement, mettre le sélecteur de mode sur la posi-
tion .
● Si de l’air plus frais est désiré au niveau du visage, mettre le sélecteur de
mode sur la position et régler le cadran de commande de tempéra-
ture à la position la plus confortable.
● L’air dirigé vers le plancher est plus chaud que l’air dirigé vers le visage
(sauf si le cadran de commande de température est réglé aux positions
maximales d’air chaud ou froid).
Chauffage
1
2
3
4
5
YARIS_SEDAN_OM_OM99M19z_(D).book Page 253 Monday, June 8, 2015 2:47 PM

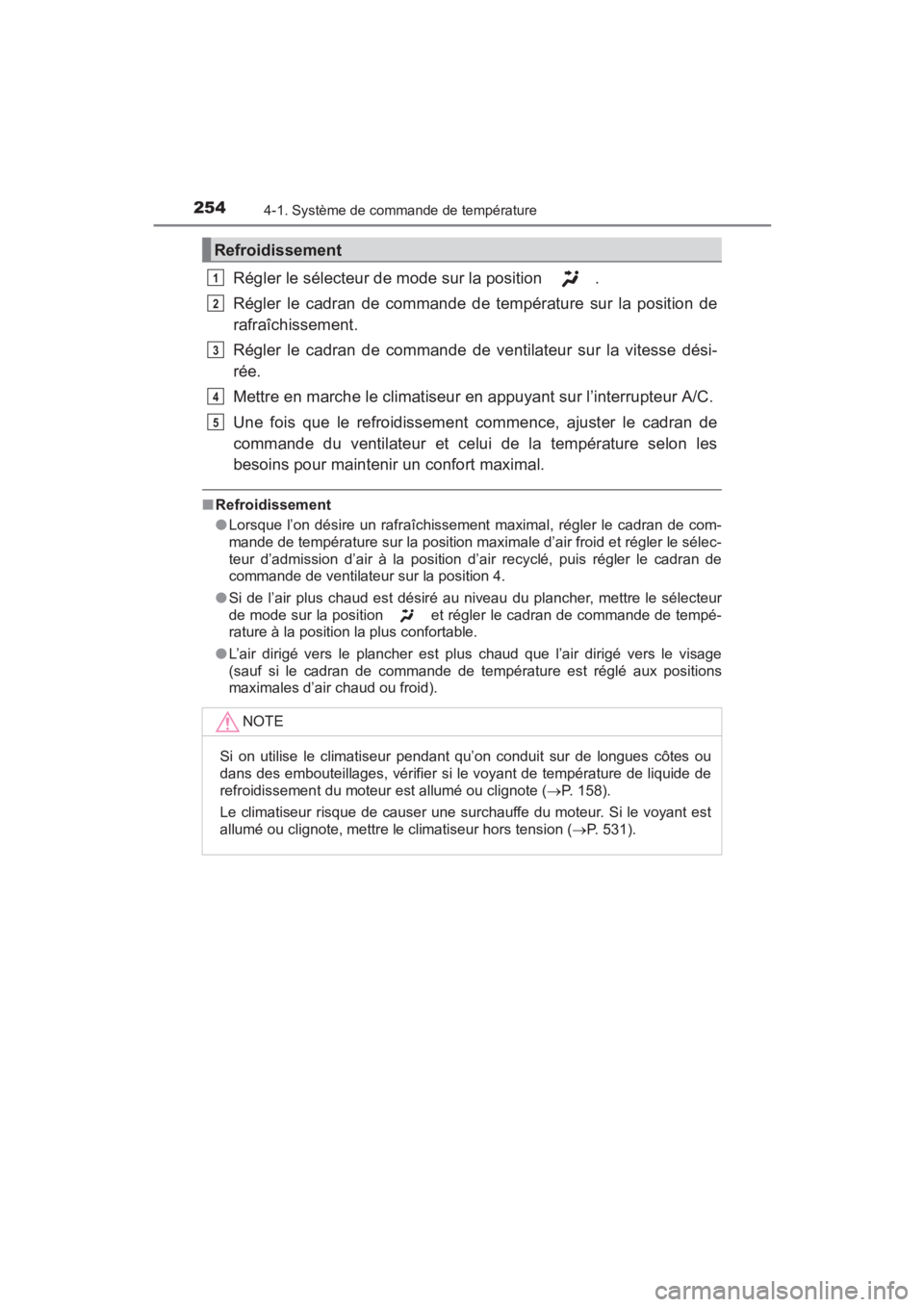

254
YARIS_SEDAN_OM_OM99M19z_(D)
4-1. Système de commande de température
Régler le sélecteur de mode sur la position .
Régler le cadran de commande de température sur la position de
rafraîchissement.
Régler le cadran de commande de ventilateur sur la vitesse dési-
rée.
Mettre en marche le climatiseur en appuyant sur l’interrupteur A/C.
Une fois que le refroidissement commence, ajuster le cadran de
commande du ventilateur et celui de la température selon les
besoins pour maintenir un confort maximal.
■Refroidissement
●Lorsque l’on désire un rafraîchissement maximal, régler le cadran de com-
mande de température sur la position maximale d’air froid et régler le sélec-
teur d’admission d’air à la position d’ai r recyclé, puis régler le cadran de
commande de ventilateur sur la position 4.
● Si de l’air plus chaud est désiré au niveau du plancher, mettre le sélecteur
de mode sur la position et régler le cadran de commande de tempé-
rature à la position la plus confortable.
● L’air dirigé vers le plancher est plus chaud que l’air dirigé vers le visage
(sauf si le cadran de commande de température est réglé aux positions
maximales d’air chaud ou froid).
Refroidissement
NOTE
Si on utilise le climatiseur pendant qu’on conduit sur de longues côtes ou
dans des embouteillages, vérifier si le voyant de température de liquide de
refroidissement du moteur est allumé ou clignote ( →P. 158).
Le climatiseur risque de causer une surchauffe du moteur. Si le voyant est
allumé ou clignote, mettre le climatiseur hors tension ( →P. 531).
1
2
3
4
5
YARIS_SEDAN_OM_OM99M19z_(D).book Page 254 Monday, June 8, 2015 2:47 PM
