2016 TOYOTA RAV4 Manual de utilização (in Portuguese)

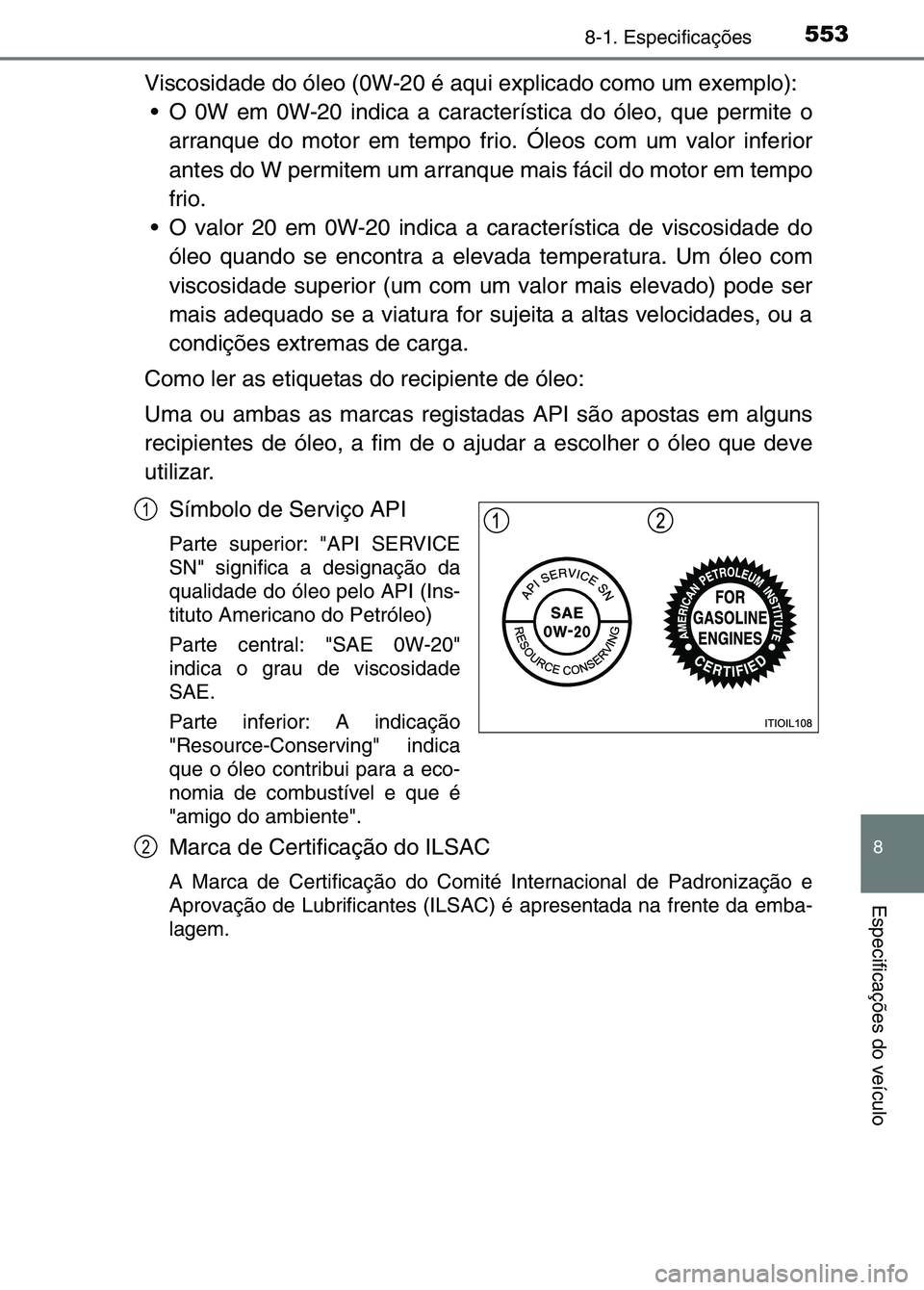

5538-1. Especificações
8
Especificações do veículo
Viscosidade do óleo (0W-20 é aqui explicado como um exemplo): O 0W em 0W-20 indica a característica do óleo, que permite o arranque do motor em tempo frio. Óleos com um valor inferior
antes do W permitem um arranque mais fácil do motor em tempo
frio.
 O valor 20 em 0W-20 indica a característica de viscosidade do óleo quando se encontra a elevada temperatura. Um óleo com
viscosidade superior (um com um valor mais elevado) pode ser
mais adequado se a viatura for sujeita a altas velocidades, ou a
condições extremas de carga.
Como ler as etiquetas do recipiente de óleo:
Uma ou ambas as marcas registadas API são apostas em alguns
recipientes de óleo, a fim de o ajudar a escolher o óleo que deve
utilizar.
Símbolo de Serviço API
Parte superior: "API SERVICE
SN" significa a designação da
qualidade do óleo pelo API (Ins-
tituto Americano do Petróleo)
Parte central: "SAE 0W-20"
indica o grau de viscosidade
SAE.
Parte inferior: A indicação
"Resource-Conserving" indica
que o óleo contribui para a eco-
nomia de combustível e que é
"amigo do ambiente".
Marca de Certificação do ILSAC
A Marca de Certificação do Comité Internacional de Padronização e
Aprovação de Lubrificantes (ILSAC ) é apresentada na frente da emba-
lagem.
1
2
sec_08-01.fm Page 553 Thursd ay, October 6, 2016 12:05 PM

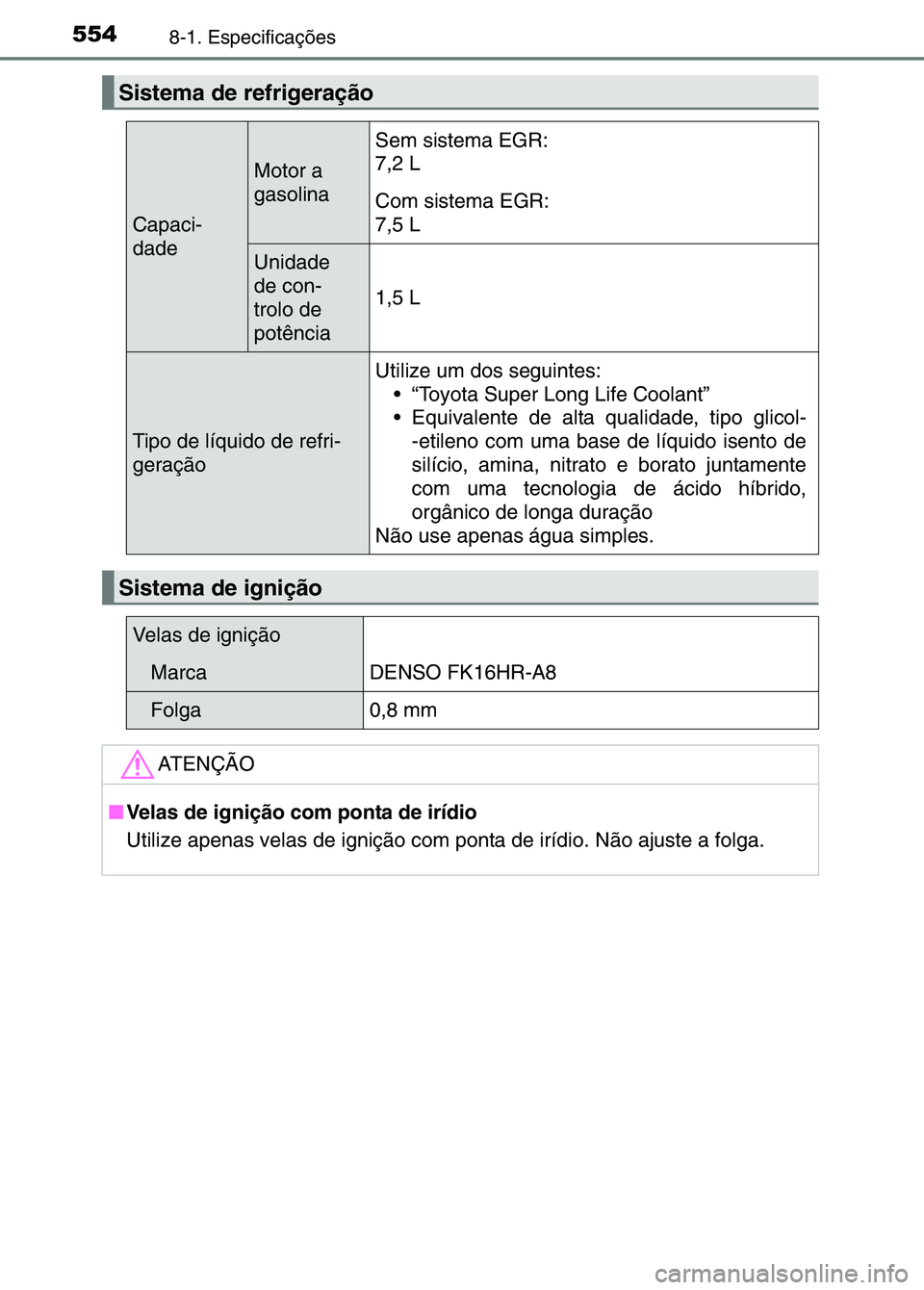

5548-1. Especificações
Sistema de refrigeração
Capaci-
dade
Motor a
gasolina
Sem sistema EGR:
7,2 L
Com sistema EGR:
7,5 L
Unidade
de con-
trolo de
potência
1,5 L
Tipo de líquido de refri-
geração
Utilize um dos seguintes: “Toyota Super Long Life Coolant”
 Equivalente de alta qualidade, tipo glicol--etileno com uma base de líquido isento de
silício, amina, nitrato e borato juntamente
com uma tecnologia de ácido híbrido,
orgânico de longa duração
Não use apenas água simples.
Sistema de ignição
Velas de ignição
MarcaDENSO FK16HR-A8
Folga0,8 mm
ATENÇÃO
■ Velas de ignição com ponta de irídio
Utilize apenas velas de ignição com pont a de irídio. Não ajuste a folga.
sec_08-01.fm Page 554 Thursday, October 6, 2016 12:05 PM

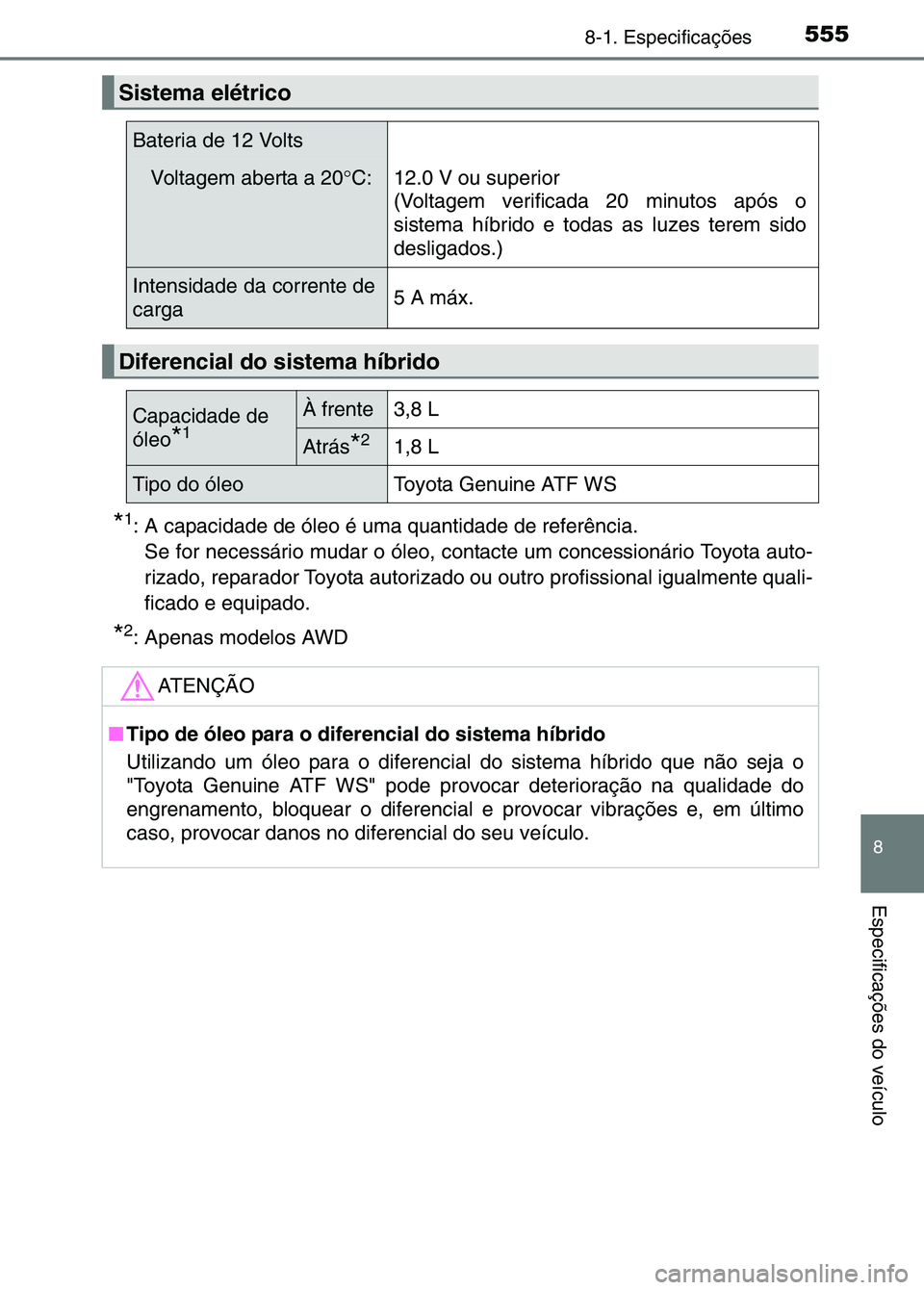

5558-1. Especificações
8
Especificações do veículo
*1: A capacidade de óleo é uma quantidade de referência. Se for necessário mudar o óleo, contac te um concessionário Toyota auto-
rizado, reparador Toyota autorizado ou outro profissional igualmente quali-
ficado e equipado.
*2: Apenas modelos AWD
Sistema elétrico
Bateria de 12 Volts
Voltagem aberta a 20 °C:12.0 V ou superior
(Voltagem verificada 20 minutos após o
sistema híbrido e todas as luzes terem sido
desligados.)
Intensidade da corrente de
carga5 A máx.
Diferencial do sistema híbrido
Capacidade de
óleo
*1
À frente3,8 L
Atrás*21,8 L
Tipo do óleoToyota Genuine ATF WS
ATENÇÃO
■ Tipo de óleo para o diferencial do sistema híbrido
Utilizando um óleo para o diferencia l do sistema híbrido que não seja o
"Toyota Genuine ATF WS" pode provocar deterioração na qualidade do
engrenamento, bloquear o diferencial e provocar vibrações e, em último
caso, provocar danos no diferencial do seu veículo.
sec_08-01.fm Page 555 Thursd ay, October 6, 2016 12:05 PM

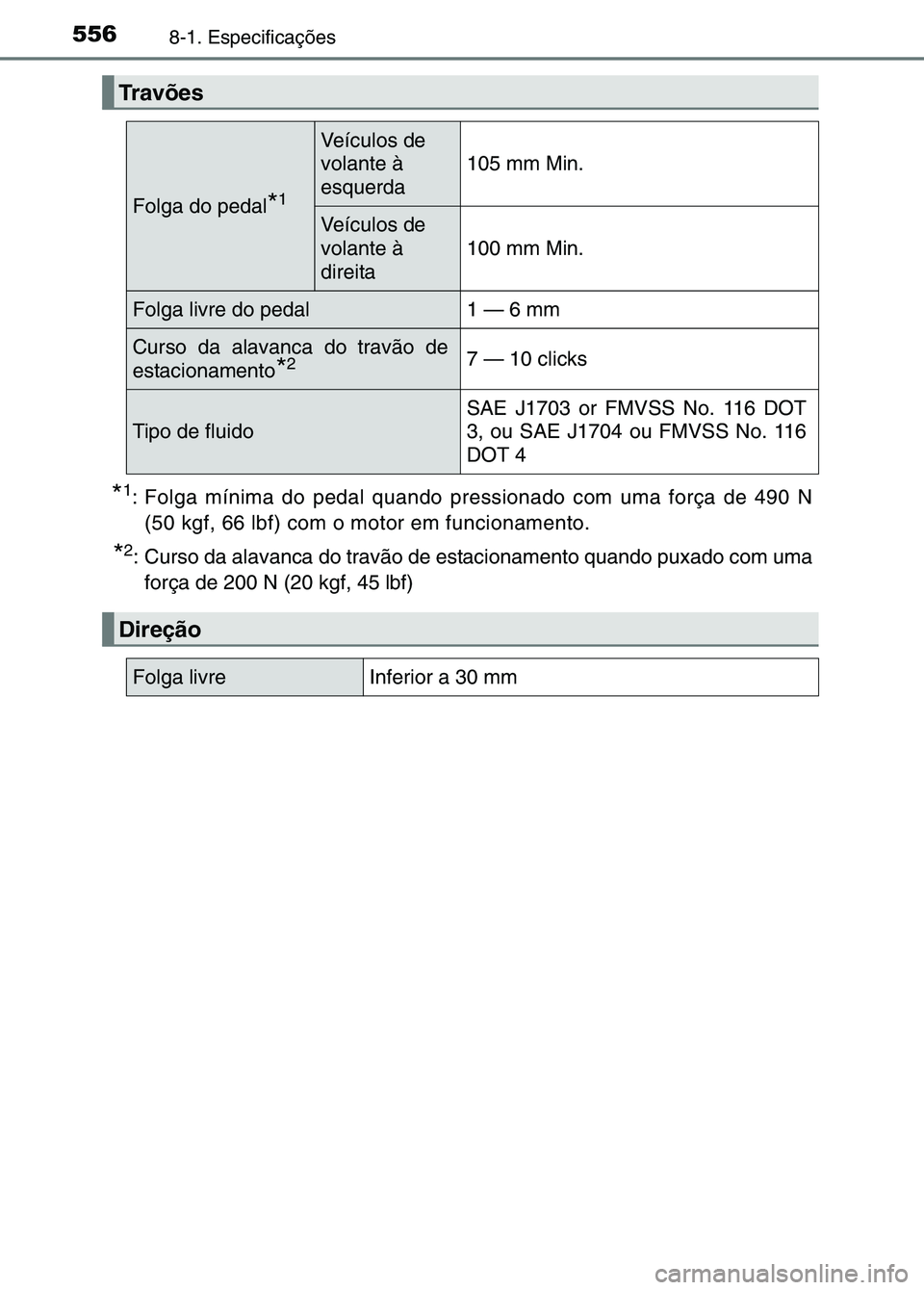

5568-1. Especificações
*1: Folga mínima do pedal quando pressionado com uma força de 490 N(50 kgf, 66 lbf) com o motor em funcionamento.
*2: Curso da alavanca do travão de estacionamento quando puxado com uma
força de 200 N (20 kgf, 45 lbf)
Travões
Folga do pedal*1
Veículos de
volante à
esquerda
105 mm Min.
Veículos de
volante à
direita
100 mm Min.
Folga livre do pedal1 — 6 mm
Curso da alavanca do travão de
estacionamento
*27 — 10 clicks
Tipo de fluido
SAE J1703 or FMVSS No. 116 DOT
3, ou SAE J1704 ou FMVSS No. 116
DOT 4
Direção
Folga livreInferior a 30 mm
sec_08-01.fm Page 556 Thursd ay, October 6, 2016 12:05 PM

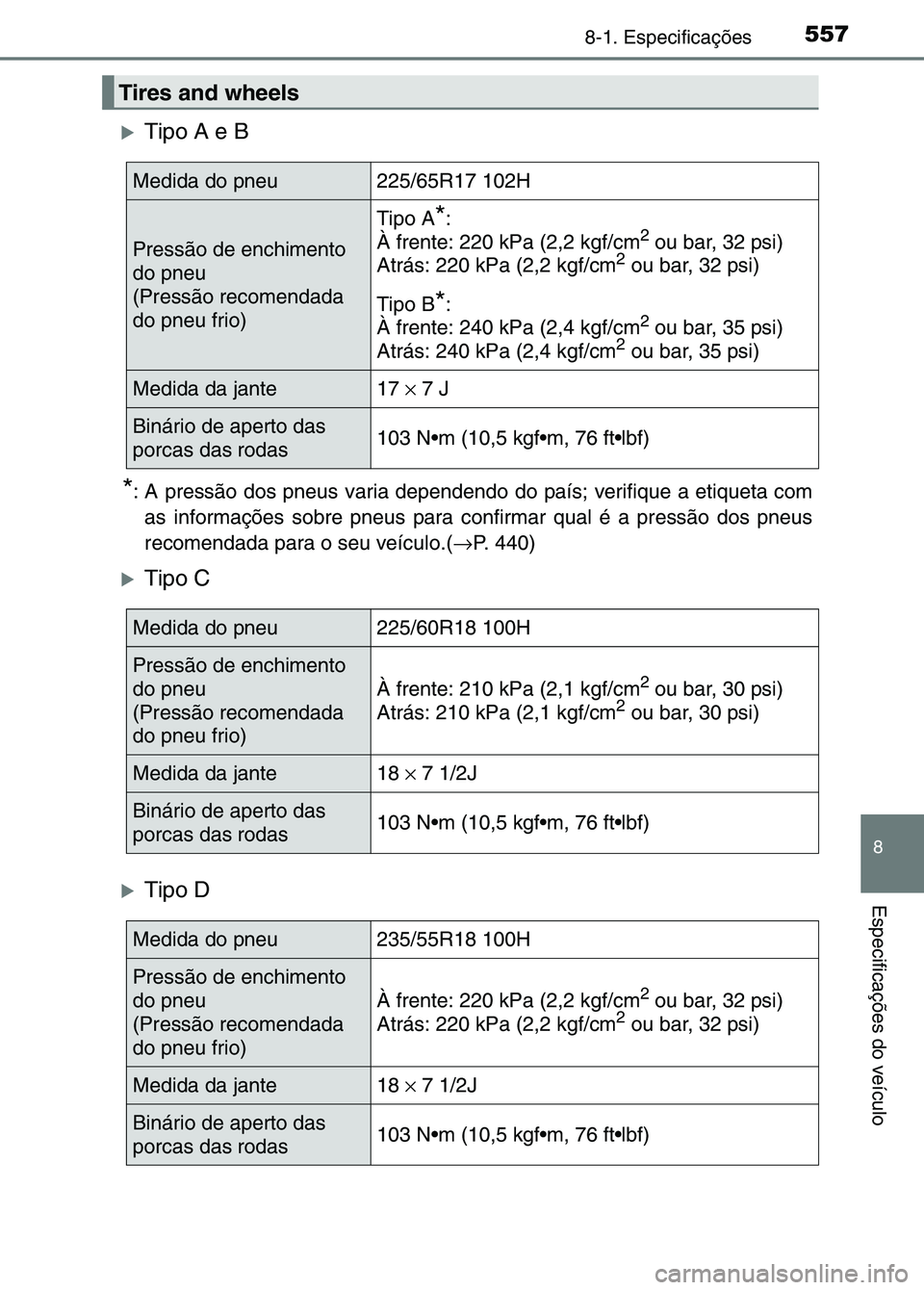

5578-1. Especificações
8
Especificações do veículo
XTipo A e B
*: A pressão dos pneus varia dependendo do país; verifique a etiqueta com
as informações sobre pneus para co nfirmar qual é a pressão dos pneus
recomendada para o seu veículo.( →P. 440)
XTipo C
XTipo D
Tires and wheels
Medida do pneu225/65R17 102H
Pressão de enchimento
do pneu
(Pressão recomendada
do pneu frio)
Tipo A*:
À frente: 220 kPa (2,2 kgf/cm2 ou bar, 32 psi)
Atrás: 220 kPa (2,2 kgf/cm2 ou bar, 32 psi)
Tipo B
*:
À frente: 240 kPa (2,4 kgf/cm2 ou bar, 35 psi)
Atrás: 240 kPa (2,4 kgf/cm2 ou bar, 35 psi)
Medida da jante17 × 7 J
Binário de aperto das
porcas das rodas103 Nm (10,5 kgfm, 76 ftlbf)
Medida do pneu225/60R18 100H
Pressão de enchimento
do pneu
(Pressão recomendada
do pneu frio)
À frente: 210 kPa (2,1 kgf/cm2 ou bar, 30 psi)
Atrás: 210 kPa (2,1 kgf/cm2 ou bar, 30 psi)
Medida da jante18 × 7 1/2J
Binário de aperto das
porcas das rodas103 Nm (10,5 kgfm, 76 ftlbf)
Medida do pneu235/55R18 100H
Pressão de enchimento
do pneu
(Pressão recomendada
do pneu frio)
À frente: 220 kPa (2,2 kgf/cm2 ou bar, 32 psi)
Atrás: 220 kPa (2,2 kgf/cm2 ou bar, 32 psi)
Medida da jante18 × 7 1/2J
Binário de aperto das
porcas das rodas103 Nm (10,5 kgfm, 76 ftlbf)
sec_08-01.fm Page 557 Thursd ay, October 6, 2016 12:05 PM

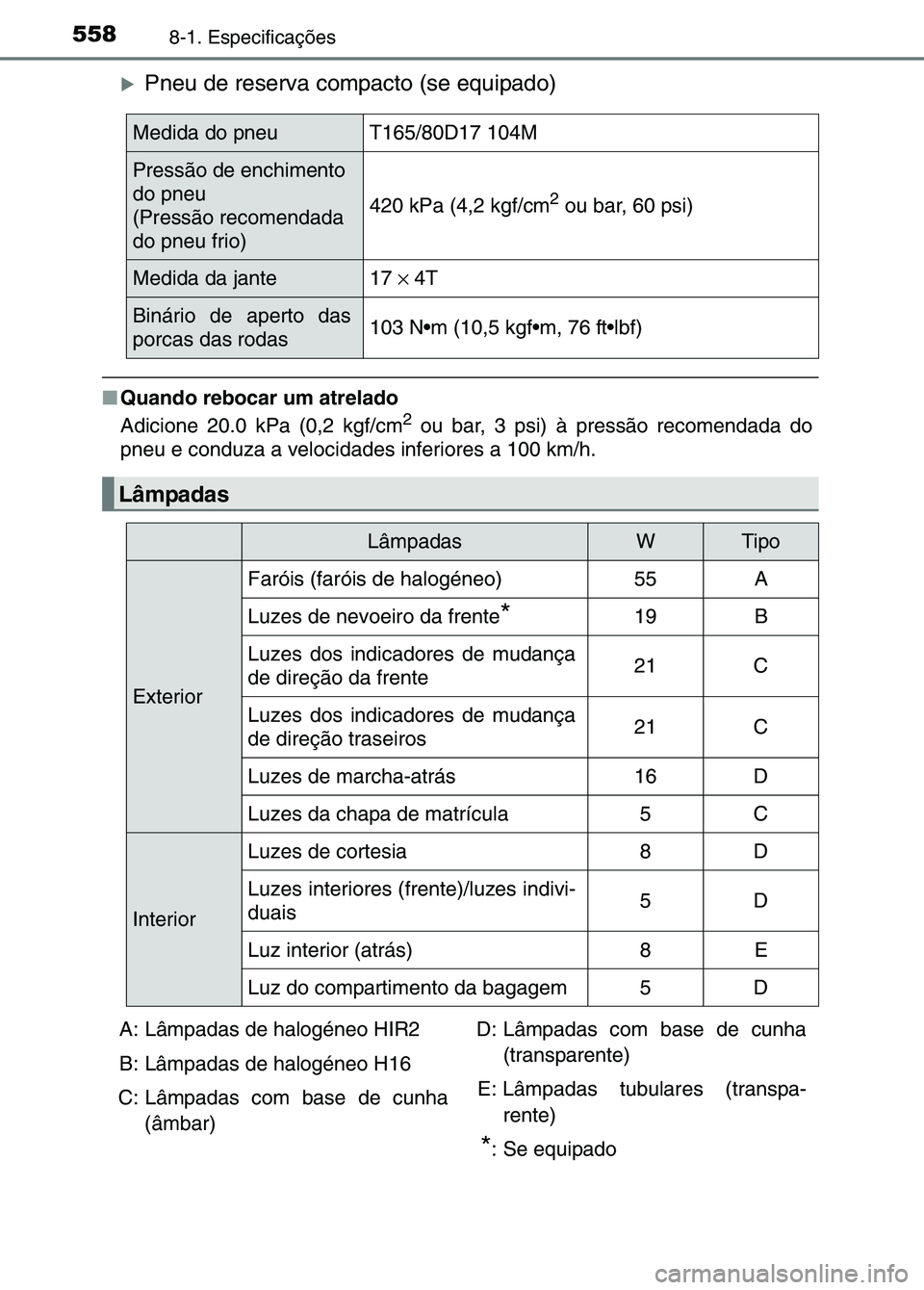

5588-1. Especificações
XPneu de reserva compacto (se equipado)
■Quando rebocar um atrelado
Adicione 20.0 kPa (0,2 kgf/cm2 ou bar, 3 psi) à pressão recomendada do
pneu e conduza a velocidades inferiores a 100 km/h.
Medida do pneuT165/80D17 104M
Pressão de enchimento
do pneu
(Pressão recomendada
do pneu frio)
420 kPa (4,2 kgf/cm2 ou bar, 60 psi)
Medida da jante17 × 4T
Binário de aperto das
porcas das rodas103 Nm (10,5 kgfm, 76 ftlbf)
Lâmpadas
LâmpadasWTipo
Exterior
Faróis (faróis de halogéneo)55A
Luzes de nevoeiro da frente*19B
Luzes dos indicadores de mudança
de direção da frente21C
Luzes dos indicadores de mudança
de direção traseiros21C
Luzes de marcha-atrás16D
Luzes da chapa de matrícula5C
Interior
Luzes de cortesia8D
Luzes interiores (frente)/luzes indivi-
duais5D
Luz interior (atrás)8E
Luz do compartimento da bagagem5D
A: Lâmpadas de halogéneo HIR2
B: Lâmpadas de halogéneo H16
C: Lâmpadas com base de cunha (âmbar) D: Lâmpadas com base de cunha
(transparente)
E: Lâmpadas tubulares (transpa- rente)
*: Se equipado
sec_08-01.fm Page 558 Thursd ay, October 6, 2016 12:05 PM

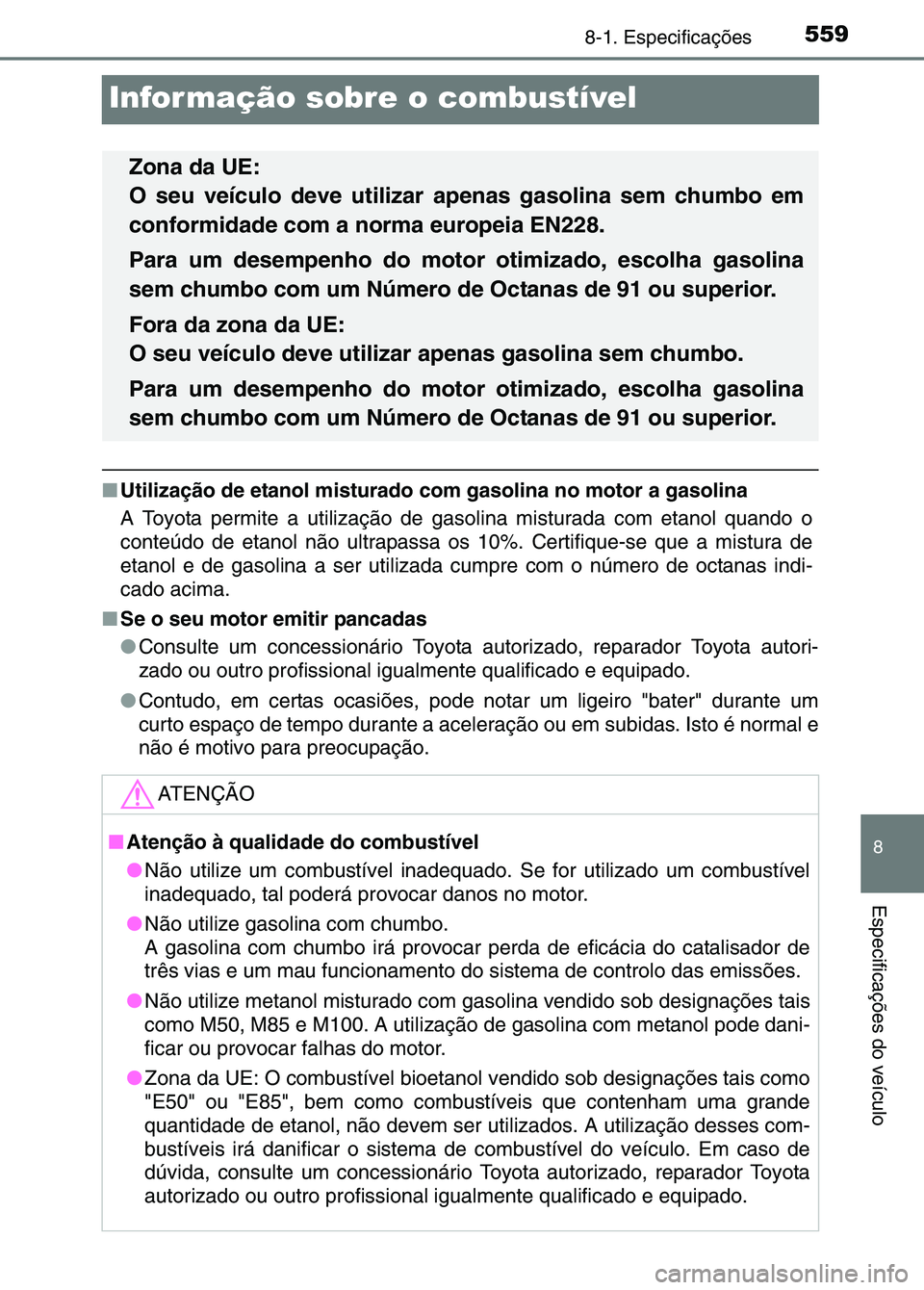

5598-1. Especificações
8
Especificações do veículo
Informação sobre o combustível
■Utilização de etanol misturado com gasolina no motor a gasolina
A Toyota permite a utilização de ga solina misturada com etanol quando o
conteúdo de etanol não ultrapassa os 10%. Certifique-se que a mistura de
etanol e de gasolina a ser utilizada cu mpre com o número de octanas indi-
cado acima.
■ Se o seu motor emitir pancadas
●Consulte um concessionário Toyota autorizado, reparador Toyota autori-
zado ou outro profissional igualmente qualificado e equipado.
● Contudo, em certas ocasiões, pode notar um ligeiro "bater" durante um
curto espaço de tempo durante a aceleração ou em subidas. Isto é normal e
não é motivo para preocupação.
Zona da UE:
O seu veículo deve utilizar apenas gasolina sem chumbo em
conformidade com a norma europeia EN228.
Para um desempenho do motor otimizado, escolha gasolina
sem chumbo com um Número de Octanas de 91 ou superior.
Fora da zona da UE:
O seu veículo deve utilizar apenas gasolina sem chumbo.
Para um desempenho do motor otimizado, escolha gasolina
sem chumbo com um Número de Octanas de 91 ou superior.
ATENÇÃO
■ Atenção à qualidade do combustível
●Não utilize um combustível inadequado. Se for utilizado um combustível
inadequado, tal poderá provocar danos no motor.
● Não utilize gasolina com chumbo.
A gasolina com chumbo irá provocar perda de eficácia do catalisador de
três vias e um mau funcionamento do sistema de controlo das emissões.
● Não utilize metanol misturado com gas olina vendido sob designações tais
como M50, M85 e M100. A utilização de gasolina com metanol pode dani-
ficar ou provocar falhas do motor.
● Zona da UE: O combustível bioetanol vendido sob designações tais como
"E50" ou "E85", bem como combustíveis que contenham uma grande
quantidade de etanol, não devem ser ut ilizados. A utilização desses com-
bustíveis irá danificar o sistema de co mbustível do veículo. Em caso de
dúvida, consulte um concessionário Toyota autorizado, reparador Toyota
autorizado ou outro profissional i gualmente qualificado e equipado.
sec_08-01.fm Page 559 Thursday, October 6, 2016 12:05 PM

5608-1. Especificações
ATENÇÃO
●Fora da zona da UE: O combustível bioetanol vendido sob designações
tais como "E50" ou "E85", bem como combustíveis que contenham uma
grande quantidade de etanol, não devem ser utilizados. O seu veículo
pode utilizar gasolina misturada com um máximo de 10% de etanol. A uti-
lização de gasolina que contenha mais do que 10% de etanol (E10) irá
danificar o sistema de combustível do veículo. Certifique-se que o reabas-
tecimento é feito apenas numa font e onde a especificação e a qualidade
do combustível podem ser garantidas. Em caso de dúvida, consulte um
concessionário Toyota autorizado, reparador Toyota autorizado ou outro
profissional igualmente qualificado e equipado.
