2016 TOYOTA RAV4 Manual de utilização (in Portuguese)

1132. Agrupamento de instrumentos
2
Agrupamento de instrumentos
 Configurações predefinidasAs definições do medidor que fora m registadas ou alteradas serão
eliminadas ou voltam às definições predefinidas.
*: Se equipado
■ Mostrador de verificação do sistema
Depois de colocar o interruptor Power no modo ON, a imagem de abertura é\
exibida enquanto o funcionamento do si stema está a ser verificado. Quando
a verificação do sistema estiver completa, é retomado o ecrã normal.
■ Suspensão do mostrador das configurações
Nas situações que se seguem, o mostr ador das configurações será sus-
penso utilizando os interruptor es de controlo dos medidores.
● Quando aparece uma mensagem de aviso no mostrador de informações
múltiplas
● Quando o veículo inicia a marcha
■ Quando desconecta e volta a conectar a bateria de 12 Volts
A informação de condução é reposta a zero.
■ Mostrador de cristais líquidos
Pequenas manchas ou pontos de luz podem aparecer no mostrador. Este
fenómeno é caraterístico de mostradores de cristais líquidos e não há qual-
quer problema em continuar a usá-lo.
AV I S O
■ Cuidados a ter durante a condução
Por questões de segurança, durante a condução, evite ao máximo operar
os interruptores de controlo dos me didores durante a condução e não olhe
constantemente para o mostrador de in formações múltiplas. Pare o veículo
e opere o interruptor de controlo do medidor. O não cumprimento desta
medida pode provocar um erro de ma nuseamento do volante da direção, o
qual pode resultar num acidente inesperado.
■ Cuidados durante a configuração do mostrador
Uma vez que o sistema híbrido tem de estar em funcionamento durante a
configuração do mostrador, certifique-se que o veículo se encontra estacio-
nado num local com ventilação adequa da. Numa área fechada, tal como
uma garagem, os gases de escape, in cluindo o perigoso monóxido de car-
bono (CO), podem acumular-se e entrar no veículo. Isto poderia resultar
em morte ou em graves problemas para a saúde.
ATENÇÃO
■Enquanto configura o mostrador
Para evitar a descarga da bateria de 12 Volts, certifique-se que o sistema
híbrido está em funcionamento enqu anto configura as funcionalidades do
mostrador.
sec_02.fm Page 113 Thursd ay, October 6, 2016 11:50 AM

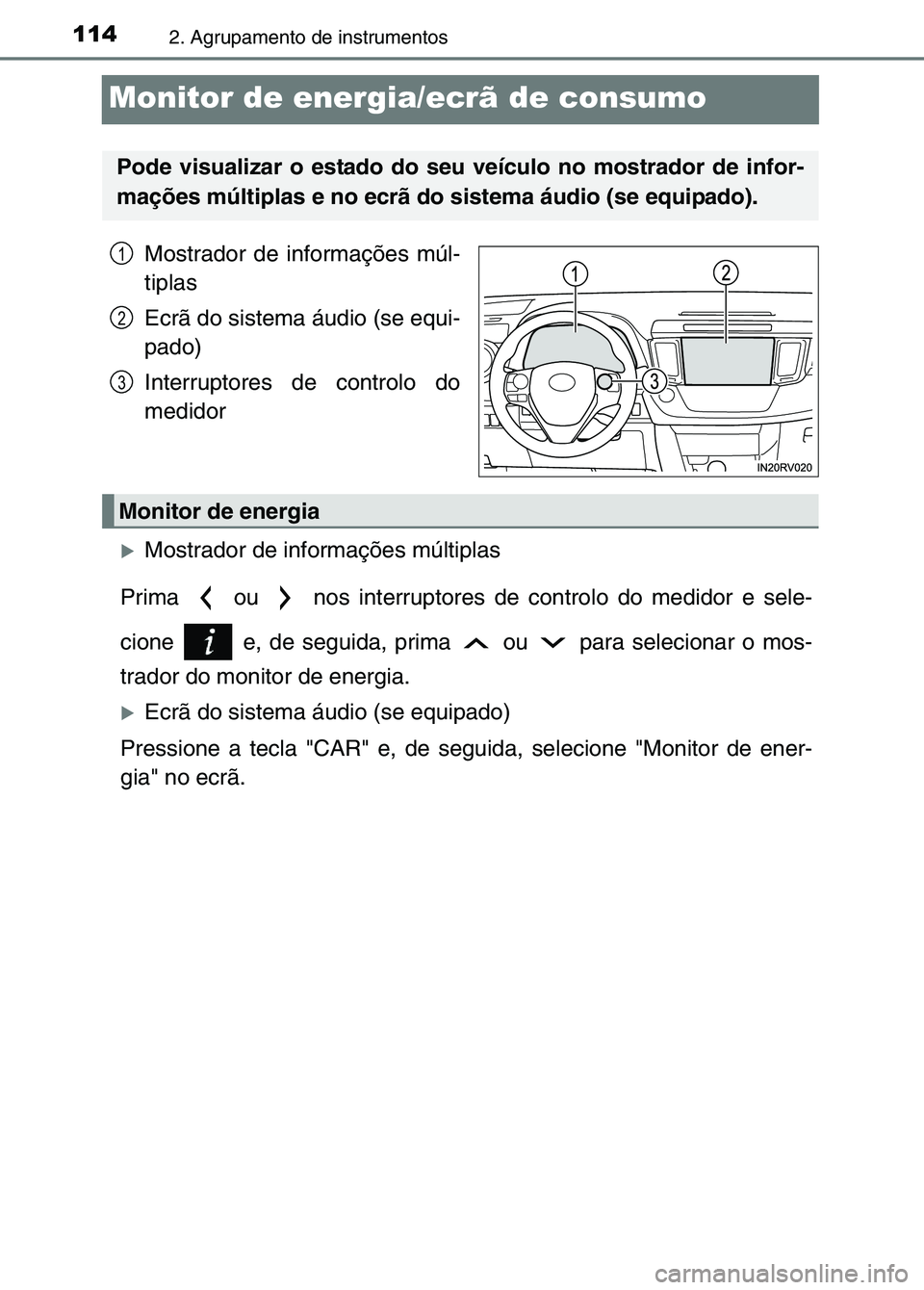

1142. Agrupamento de instrumentos
Monitor de energia/ecrã de consumo
Mostrador de informações múl-
tiplas
Ecrã do sistema áudio (se equi-
pado)
Interruptores de controlo do
medidor
XMostrador de informações múltiplas
Prima ou nos interruptores de controlo do medidor e sele-
cione e, de seguida, prima ou para selecionar o mos-
trador do monitor de energia.
XEcrã do sistema áudio (se equipado)
Pressione a tecla "CAR" e, de seguida, selecione "Monitor de ener-
gia" no ecrã.
Pode visualizar o estado do seu veículo no mostrador de infor-
mações múltiplas e no ecrã do sistema áudio (se equipado).
1
2
3
Monitor de energia
sec_02.fm Page 114 Thursd ay, October 6, 2016 11:50 AM

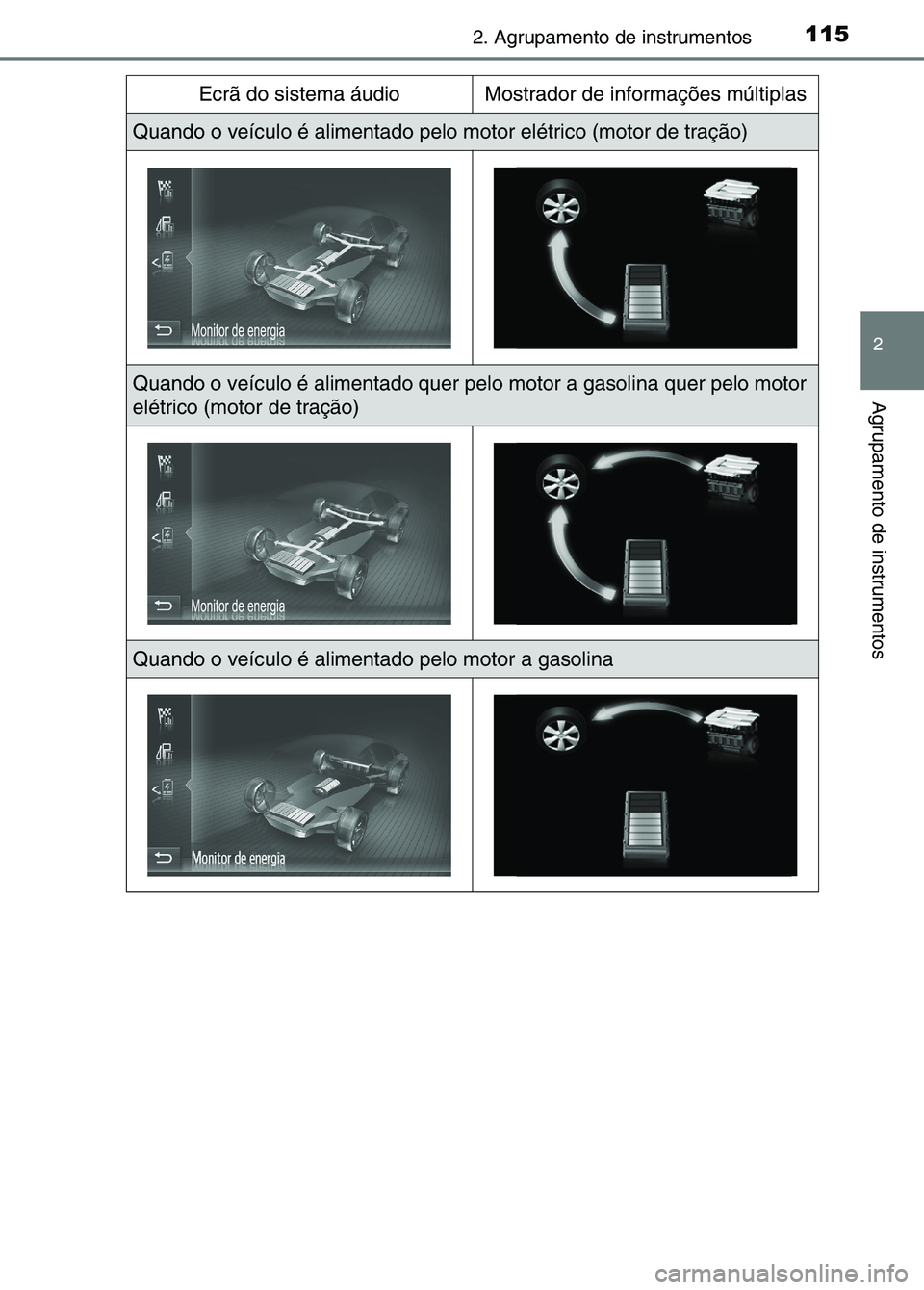

1152. Agrupamento de instrumentos
2
Agrupamento de instrumentos
Ecrã do sistema áudioMostrador de informações múltiplas
Quando o veículo é alimentado pelo motor elétrico (motor de tração)
Quando o veículo é alimentado quer pelo motor a gasolina quer pelo motor
elétrico (motor de tração)
Quando o veículo é alimentado pelo motor a gasolina
sec_02.fm Page 115 Thursd ay, October 6, 2016 11:50 AM

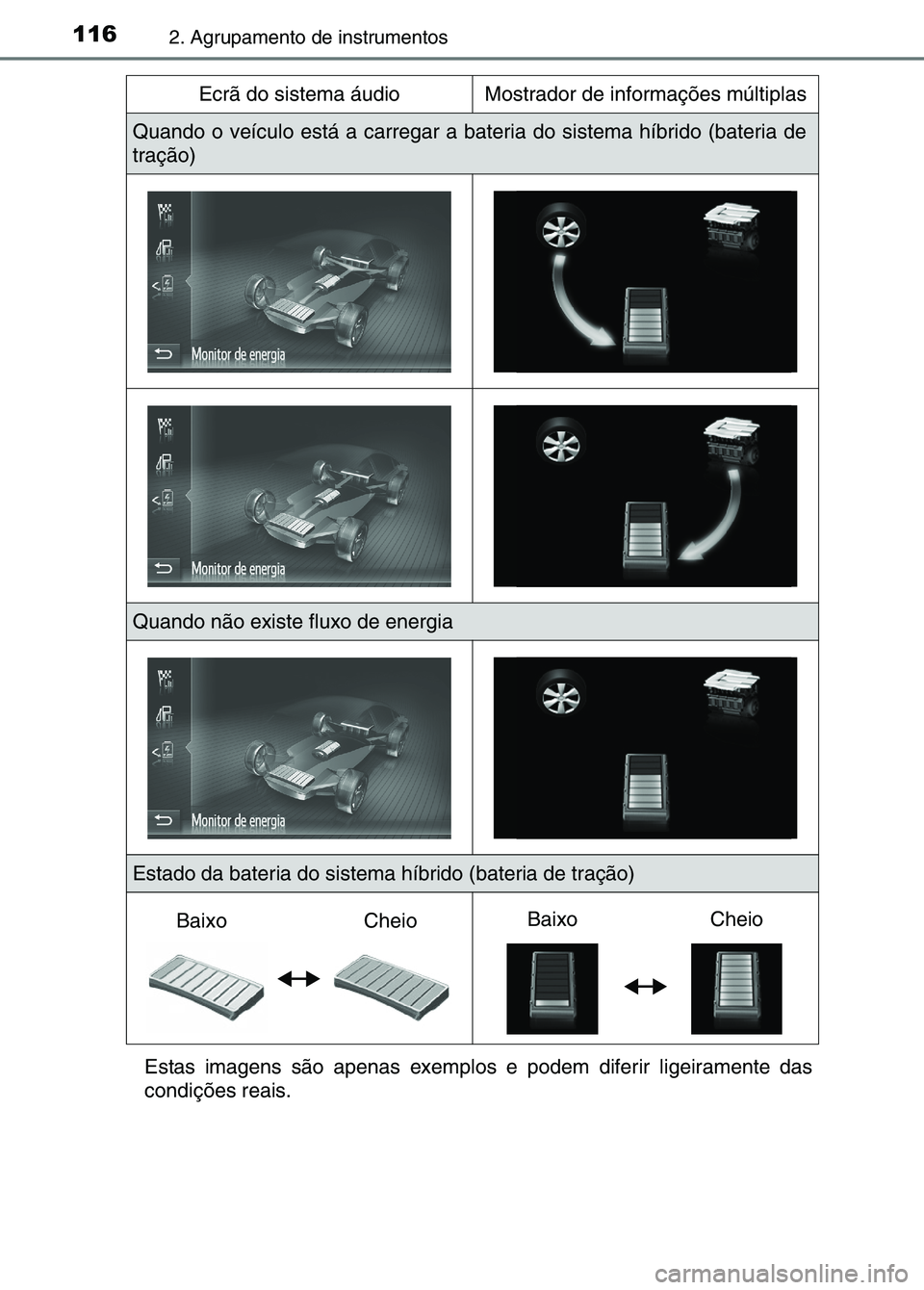

1162. Agrupamento de instrumentos
Estas imagens são apenas exemplos e podem diferir ligeiramente das
condições reais.
Quando o veículo está a carregar a bateria do sistema híbrido (\
bateria de
tração)
Quando não existe fluxo de energia
Estado da bateria do sistema híbrido (bateria de tração)
Ecrã do sistema áudioMostrador de informações múltiplas
BaixoCheioBaixoCheio
sec_02.fm Page 116 Thursd
ay, October 6, 2016 11:50 AM

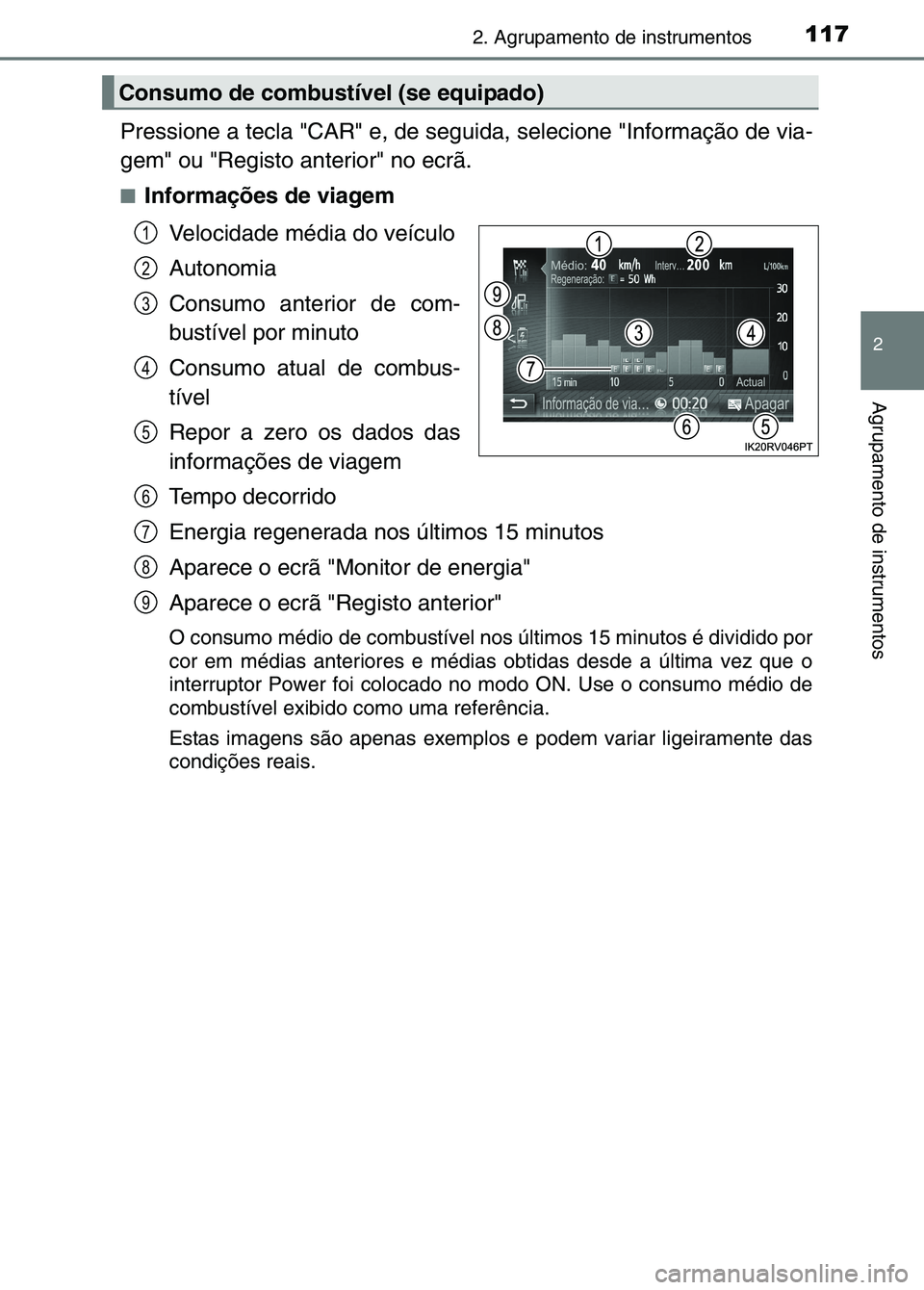

1172. Agrupamento de instrumentos
2
Agrupamento de instrumentos
Pressione a tecla "CAR" e, de seguida, selecione "Informação de vi\
a-
gem" ou "Registo anterior" no ecrã.
■Informações de viagemVelocidade média do veículo
Autonomia
Consumo anterior de com-
bustível por minuto
Consumo atual de combus-
tível
Repor a zero os dados das
informações de viagem
Tempo decorrido
Energia regenerada nos últimos 15 minutos
Aparece o ecrã "Monitor de energia"
Aparece o ecrã "Registo anterior"
O consumo médio de combustível nos últimos 15 minutos é dividido por
cor em médias anteriores e médias obtidas desde a última vez qu\
e o
interruptor Power foi colocado no modo ON. Use o consumo médio de
combustível exibido como uma referência.
Estas imagens são apenas exemplos e podem variar ligeiramente das
condições reais.
Consumo de combustível (se equipado)
1
2
3
4
5
6
7
8
9
sec_02.fm Page 117 Thursd ay, October 6, 2016 11:50 AM

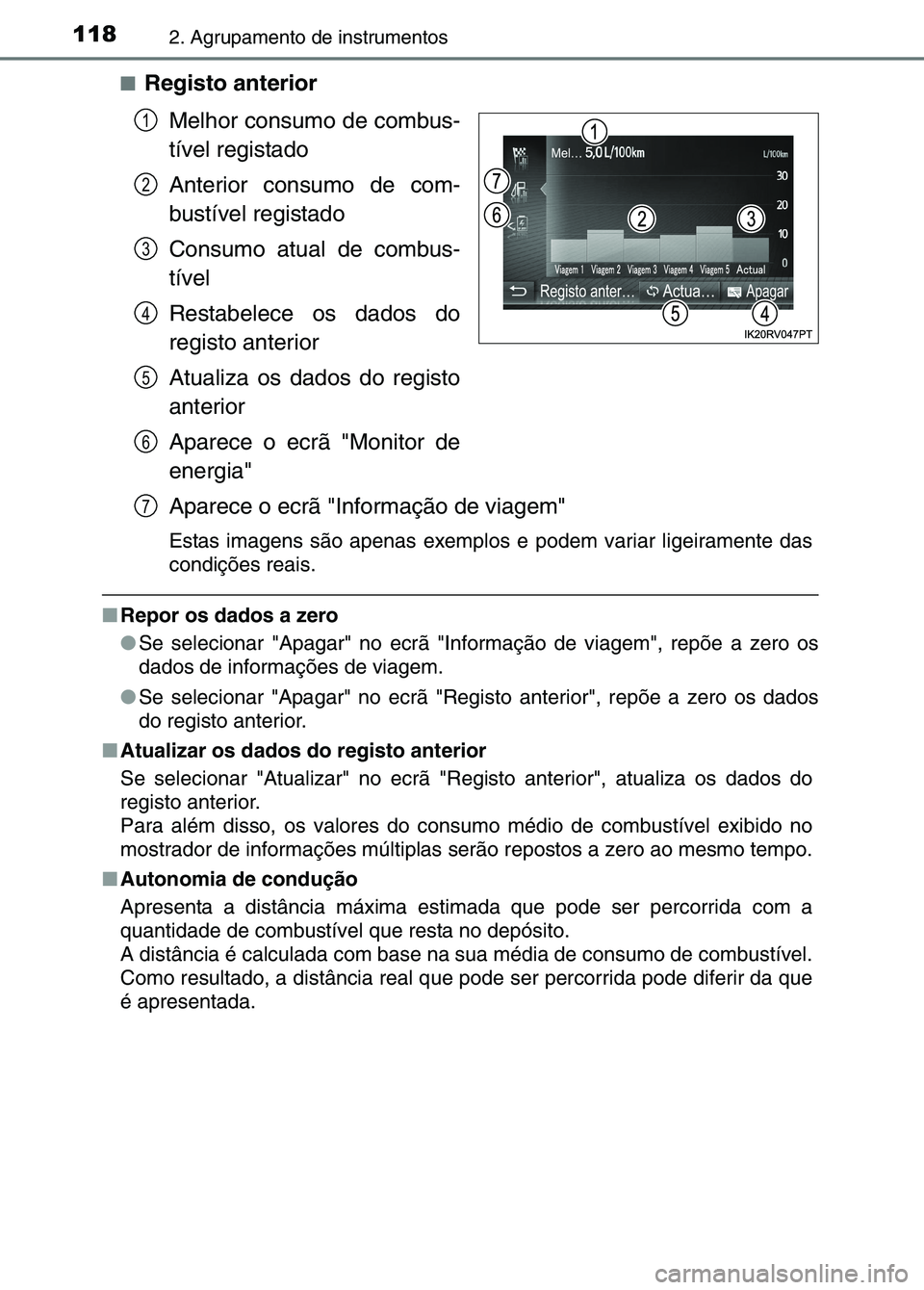

1182. Agrupamento de instrumentos
■Registo anteriorMelhor consumo de combus-
tível registado
Anterior consumo de com-
bustível registado
Consumo atual de combus-
tível
Restabelece os dados do
registo anterior
Atualiza os dados do registo
anterior
Aparece o ecrã "Monitor de
energia"
Aparece o ecrã "Informação de viagem"
Estas imagens são apenas exemplos e podem variar ligeiramente das
condições reais.
■ Repor os dados a zero
●Se selecionar "Apagar" no ecrã "Inf ormação de viagem", repõe a zero os
dados de informações de viagem.
● Se selecionar "Apagar" no ecrã "Regist o anterior", repõe a zero os dados
do registo anterior.
■ Atualizar os dados do registo anterior
Se selecionar "Atualizar" no ecrã "R egisto anterior", atualiza os dados do
registo anterior.
Para além disso, os valores do c onsumo médio de combustível exibido no
mostrador de informações múltiplas serão repostos a zero ao mesmo tempo.
■ Autonomia de condução
Apresenta a distância máxima esti mada que pode ser percorrida com a
quantidade de combustível que resta no depósito.
A distância é calculada com base na sua média de consumo de com\
bustível.
Como resultado, a distância real q ue pode ser percorrida pode diferir da que
é apresentada.
1
2
3
4
5
6
7
sec_02.fm Page 118 Thursd ay, October 6, 2016 11:50 AM

119
3
Funcionamento
de cada componente
3-1. Informações sobre as chaves
Chaves............................... 120
3-2. Abrir, fechar e trancar as portas
Portas laterais .................... 138
Porta da retaguarda ........... 143
Sistema de chave inteligente para entrada e arranque .. 159
3-3. Ajuste dos bancos Bancos da frente................ 181
Bancos traseiros ................ 183
Memorização da posiçãode condução .................... 186
Encostos de cabeça .......... 188
3-4. Ajuste do volante da direção e os espelhos
Volante da direção ............. 191
Espelho retrovisor interior .. 193
Espelhos retrovisores exteriores ......................... 195
3-5. Abrir e fechar os vidros e o teto de abrir
Vidros elétricos .................. 198
Teto de abrir ...................... 201
Sec_03TOC.fm Page 119 Thur sday, October 6, 2016 11:54 AM

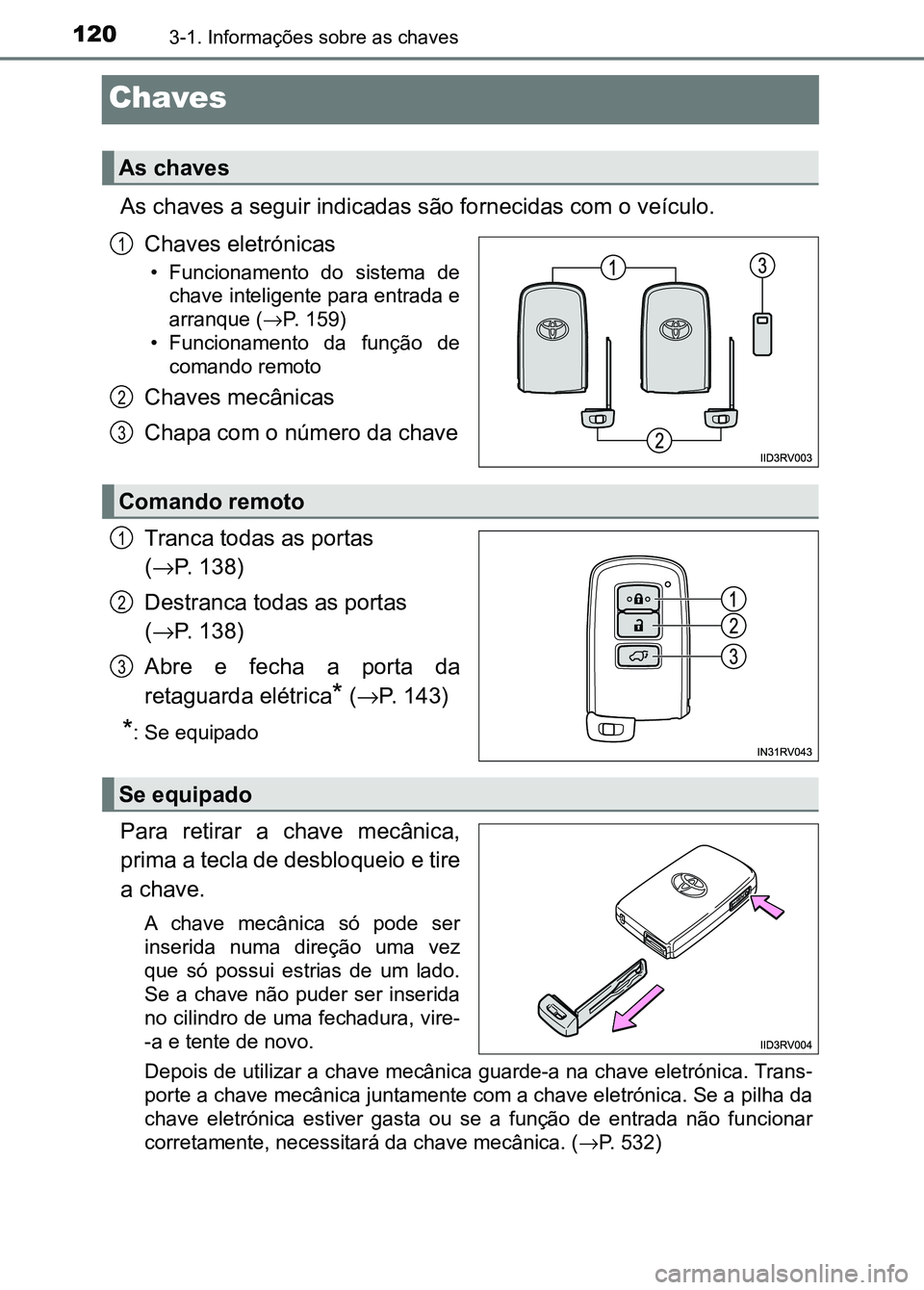

1203-1. Informações sobre as chaves
Chaves
As chaves a seguir indicadas são fornecidas com o veículo.Chaves eletrónicas
• Funcionamento do sistema dechave inteligente para entrada e
arranque ( →P. 159)
• Funcionamento da função de comando remoto
Chaves mecânicas
Chapa com o número da chave
Tranca todas as portas
(→ P. 138)
Destranca todas as portas
( → P. 138)
Abre e fecha a porta da
retaguarda elétrica
* ( → P. 143)
*: Se equipado
Para retirar a chave mecânica,
prima a tecla de desbloqueio e tire
a chave.
A chave mecânica só pode ser
inserida numa direção uma vez
que só possui estrias de um lado.
Se a chave não puder ser inserida
no cilindro de uma fechadura, vire-
-a e tente de novo.
Depois de utilizar a chave mecânica guarde-a na chave eletrónic a. Trans-
porte a chave mecânica juntamente com a chave eletrónica. Se a pilha da
chave eletrónica estiver gasta ou se a função de entrada não fu ncionar
corretamente, necessitará da chave mecânica. ( →P. 532)
As chaves
1
2
3
Comando remoto
1
2
3
Se equipado
sec_03-01.fm Page 120 Thurs day, October 6, 2016 11:51 AM
