2016 TOYOTA RAV4 Manual de utilização (in Portuguese)

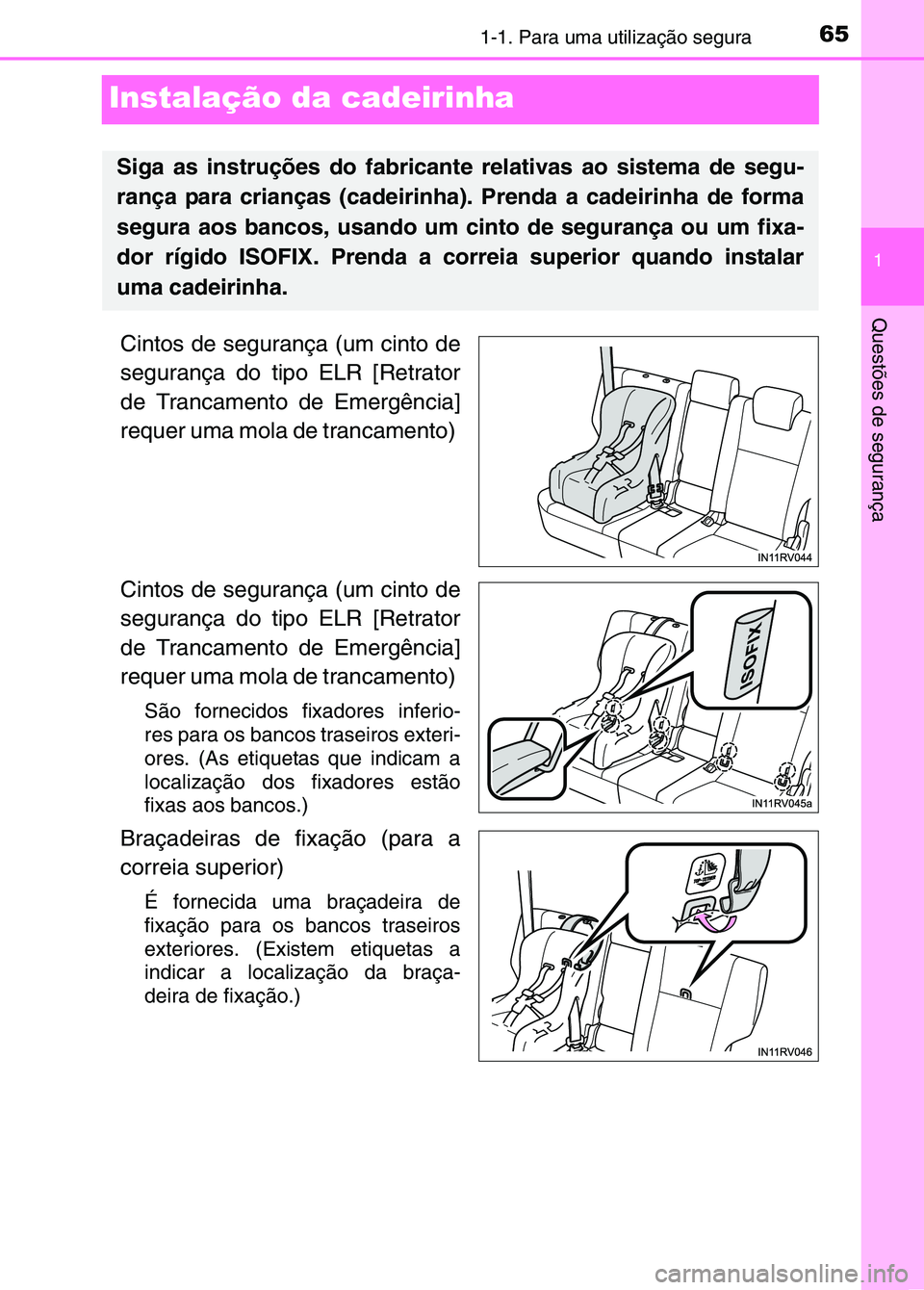

651-1. Para uma utilização segura
1
Questões de segurança
Instalação da cadeirinha
Cintos de segurança (um cinto de
segurança do tipo ELR [Retrator
de Trancamento de Emergência]
requer uma mola de trancamento)
Cintos de segurança (um cinto de
segurança do tipo ELR [Retrator
de Trancamento de Emergência]
requer uma mola de trancamento)
São fornecidos fixadores inferio-
res para os bancos traseiros exteri-
ores. (As etiquetas que indicam a
localização dos fixadores estão
fixas aos bancos.)
Braçadeiras de fixação (para a
correia superior)
É fornecida uma braçadeira de
fixação para os bancos traseiros
exteriores. (Existem etiquetas a
indicar a localização da braça-
deira de fixação.)
Siga as instruções do fabricante relativas ao sistema de segu-
rança para crianças (cadeirinha). Prenda a cadeirinha de forma
segura aos bancos, usando um cinto de segurança ou um fixa-
dor rígido ISOFIX. Prenda a correia superior quando instalar
uma cadeirinha.
sec_01-01.fm Page 65 Thursday, October 6, 2016 11:46 AM

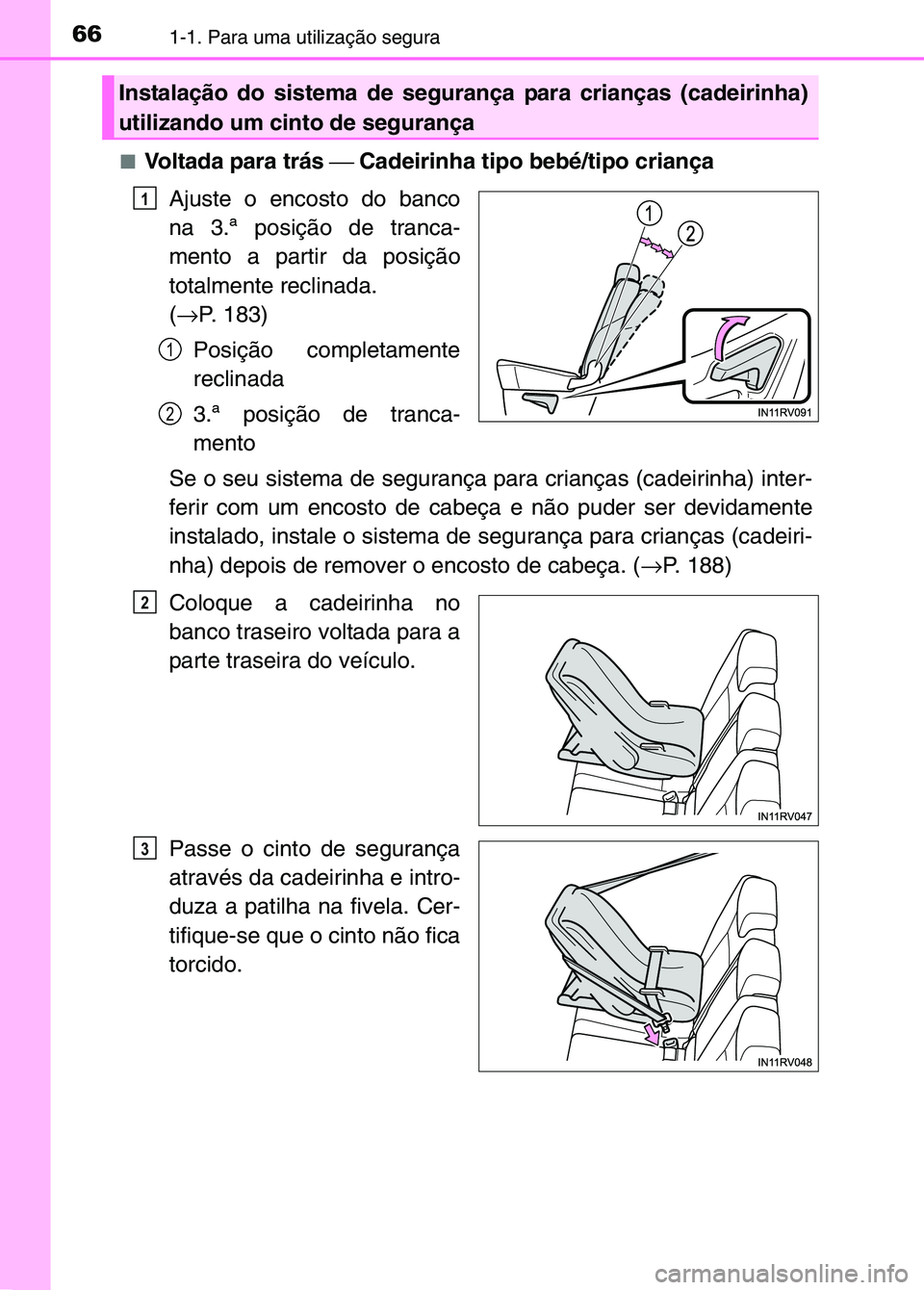

661-1. Para uma utilização segura
■Voltada para trás  Cadeirinha tipo bebé/tipo criança
Ajuste o encosto do banco
na 3.ª posição de tranca-
mento a partir da posição
totalmente reclinada.
( → P. 183)
Posição completamente
reclinada
3.ª posição de tranca-
mento
Se o seu sistema de segurança para crianças (cadeirinha) inter-
ferir com um encosto de cabeça e não puder ser devidamente
instalado, instale o sistema de segurança para crianças (cadeiri-
nha) depois de remover o encosto de cabeça. ( →P. 188)
Coloque a cadeirinha no
banco traseiro voltada para a
parte traseira do veículo.
Passe o cinto de segurança
através da cadeirinha e intro-
duza a patilha na fivela. Cer-
tifique-se que o cinto não fica
torcido.
Instalação do sistema de segurança para crianças (cadeirinha)
utilizando um cinto de segurança
1
1
2
2
3
sec_01-01.fm Page 66 Thur sday, October 6, 2016 11:46 AM

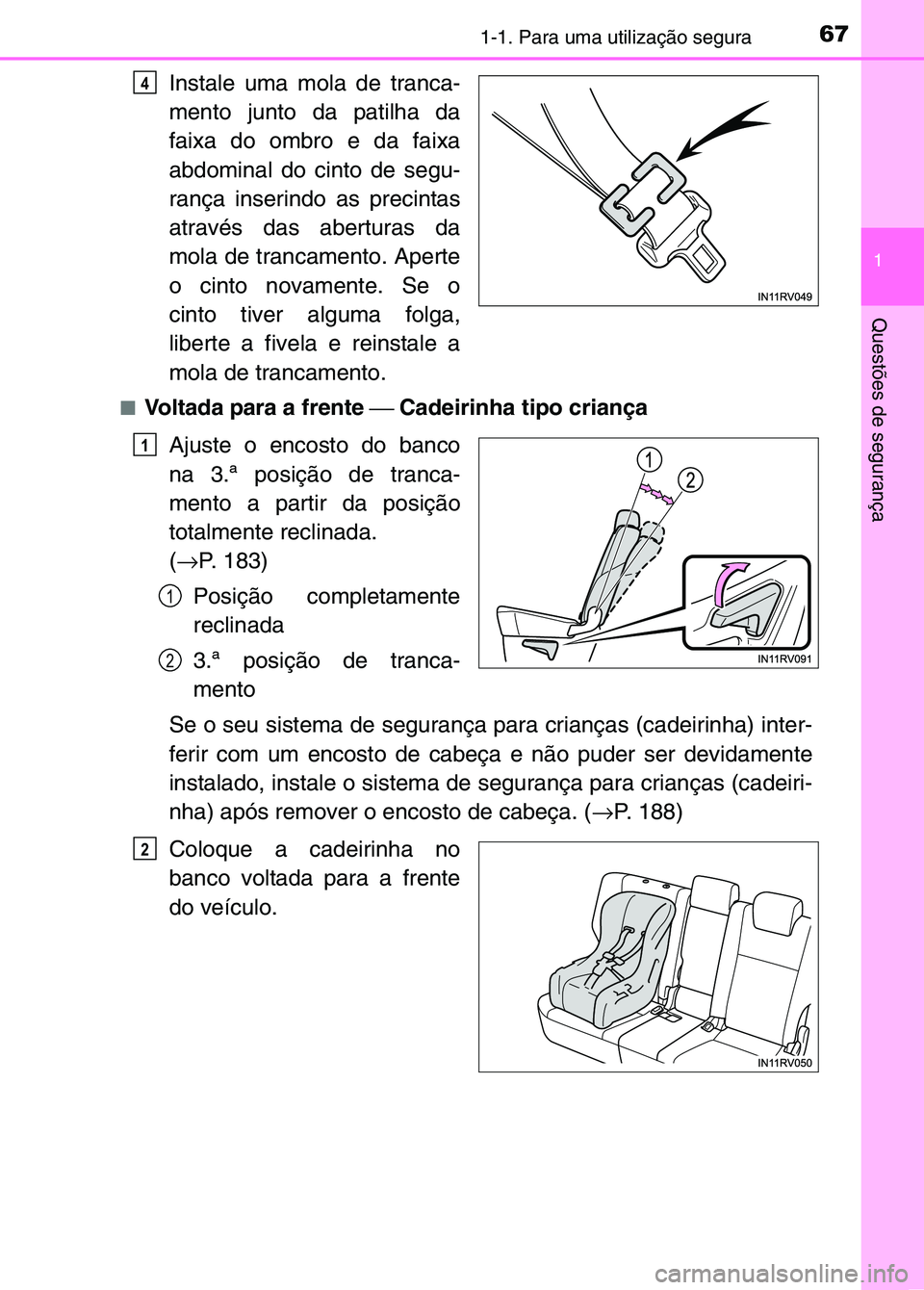

671-1. Para uma utilização segura
1
Questões de segurança
Instale uma mola de tranca-
mento junto da patilha da
faixa do ombro e da faixa
abdominal do cinto de segu-
rança inserindo as precintas
através das aberturas da
mola de trancamento. Aperte
o cinto novamente. Se o
cinto tiver alguma folga,
liberte a fivela e reinstale a
mola de trancamento.
■Voltada para a frente  Cadeirinha tipo criança
Ajuste o encosto do banco
na 3.ª posição de tranca-
mento a partir da posição
totalmente reclinada.
( → P. 183)
Posição completamente
reclinada
3.ª posição de tranca-
mento
Se o seu sistema de segurança para crianças (cadeirinha) inter-
ferir com um encosto de cabeça e não puder ser devidamente
instalado, instale o sistema de segurança para crianças (cadeiri-
nha) após remover o encosto de cabeça. ( →P. 188)
Coloque a cadeirinha no
banco voltada para a frente
do veículo.
4
1
1
2
2
sec_01-01.fm Page 67 Thur sday, October 6, 2016 11:46 AM

681-1. Para uma utilização segura
Passe o cinto de segurança
através da cadeirinha e intro-
duza a patilha na fivela. Cer-
tifique-se que o cinto não fica
torcido.
Instale uma mola de tranca-
mento junto da patilha da
faixa abdominal e da faixa do
ombro do cinto de segurança
inserindo as precintas atra-
vés das aberturas da mola
de trancamento. Aperte o
cinto novamente. Se o cinto
tiver alguma folga, liberte a
fivela e reinstale a mola de
trancamento.
■Cadeirinha tipo júniorAjuste o encosto do banco
na 3.ª posição de tranca-
mento a partir da posição
totalmente reclinada.
(→ P. 183)
Posição completamente
reclinada
3.ª posição de tranca-
mento
Se o seu sistema de segurança para crianças (cadeirinha) inter-
ferir com um encosto de cabeça e não puder ser devidamente
instalado, instale o sistema de segurança para crianças (cadeiri-
nha) após remover o encosto de cabeça. ( →P. 188)
3
4
1
1
2
sec_01-01.fm Page 68 Thur sday, October 6, 2016 11:46 AM

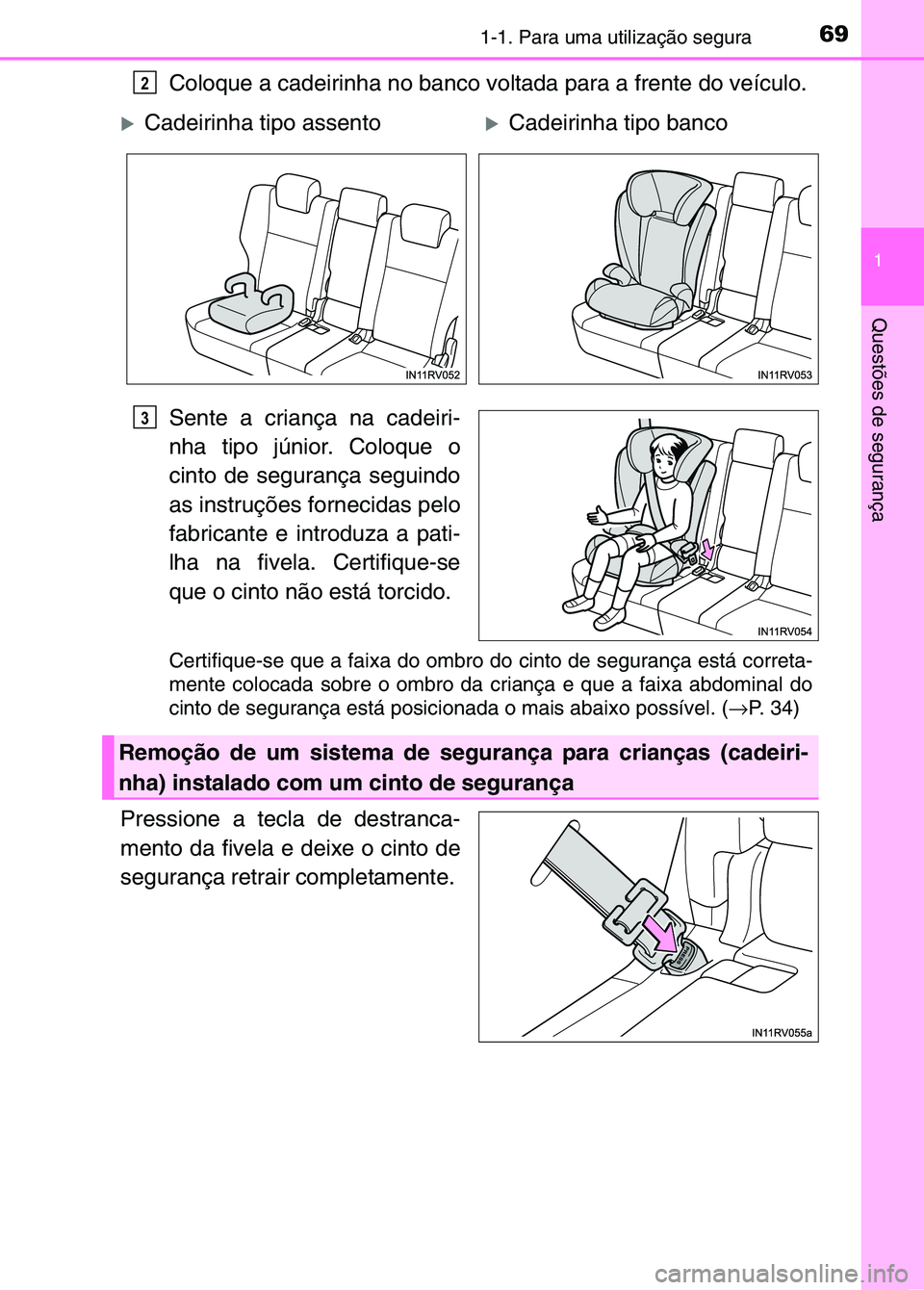

691-1. Para uma utilização segura
1
Questões de segurança
Coloque a cadeirinha no banco voltada para a frente do veículo.
Sente a criança na cadeiri-
nha tipo júnior. Coloque o
cinto de segurança seguindo
as instruções fornecidas pelo
fabricante e introduza a pati-
lha na fivela. Certifique-se
que o cinto não está torcido.
Certifique-se que a faixa do ombro do cinto de segurança está corr\
eta-
mente colocada sobre o ombro da criança e que a faixa abdominal do
cinto de segurança está posicionada o mais abaixo possível. ( →P. 3 4 )
Pressione a tecla de destranca-
mento da fivela e deixe o cinto de
segurança retrair completamente.
2
XCadeirinha tipo assentoXCadeirinha tipo banco
3
Remoção de um sistema de segurança para crianças (cadeiri-
nha) instalado com um cinto de segurança
sec_01-01.fm Page 69 Thur sday, October 6, 2016 11:46 AM

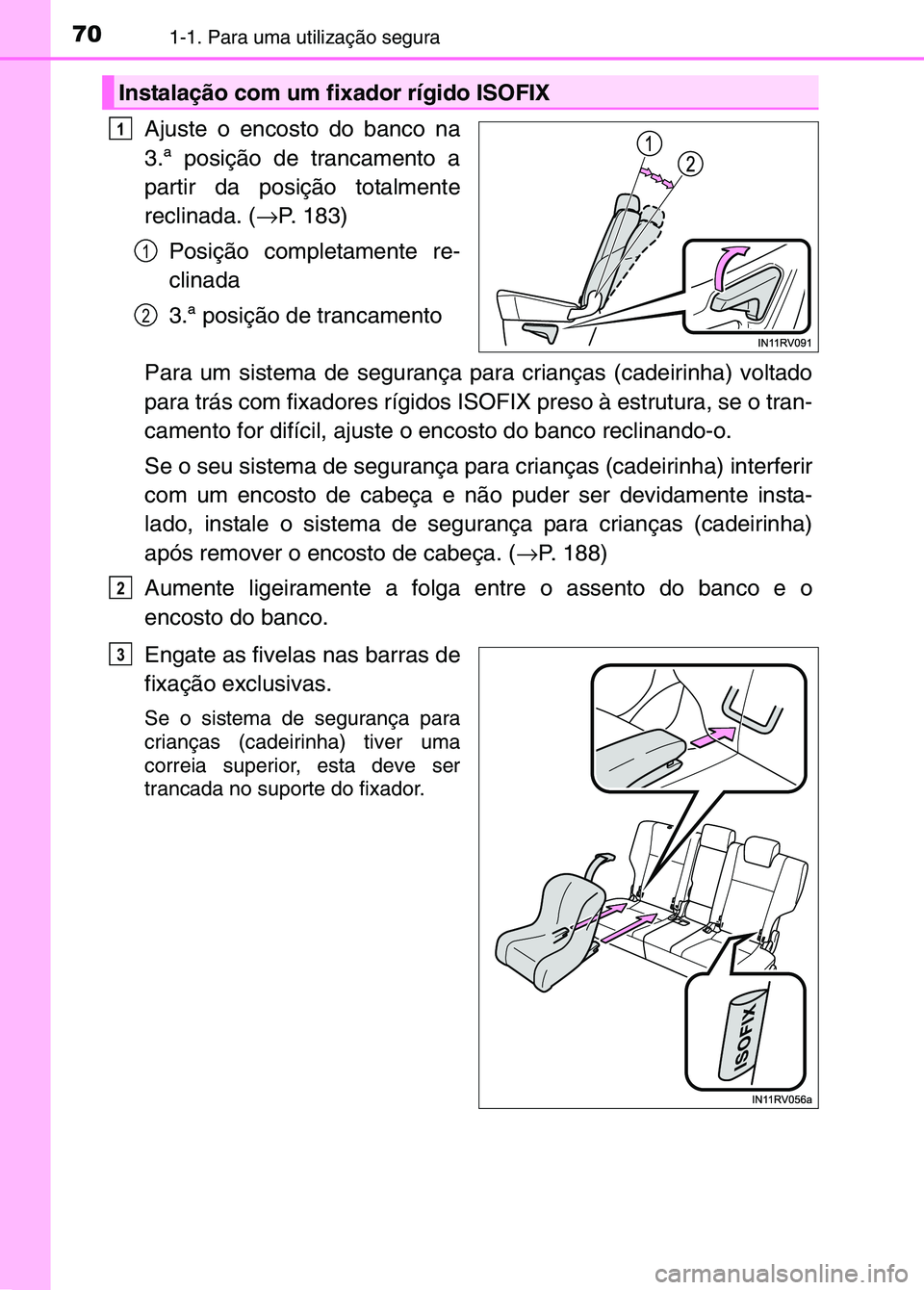

701-1. Para uma utilização segura
Ajuste o encosto do banco na
3.ª posição de trancamento a
partir da posição totalmente
reclinada. (→P. 183)
Posição completamente re-
clinada
3.ª posição de trancamento
Para um sistema de segurança para crianças (cadeirinha) voltado
para trás com fixadores rígidos ISOFIX preso à estrutura, se o t\
ran-
camento for difícil, ajuste o encosto do banco reclinando-o.
Se o seu sistema de segurança para crianças (cadeirinha) interferir
com um encosto de cabeça e não puder ser devidamente insta-
lado, instale o sistema de segurança para crianças (cadeirinha)
após remover o encosto de cabeça. ( →P. 188)
Aumente ligeiramente a folga entre o assento do banco e o
encosto do banco.
Engate as fivelas nas barras de
fixação exclusivas.
Se o sistema de segurança para
crianças (cadeirinha) tiver uma
correia superior, esta deve ser
trancada no suporte do fixador.
Instalação com um fixador rígido ISOFIX
1
1
2
2
3
sec_01-01.fm Page 70 Thur sday, October 6, 2016 11:46 AM

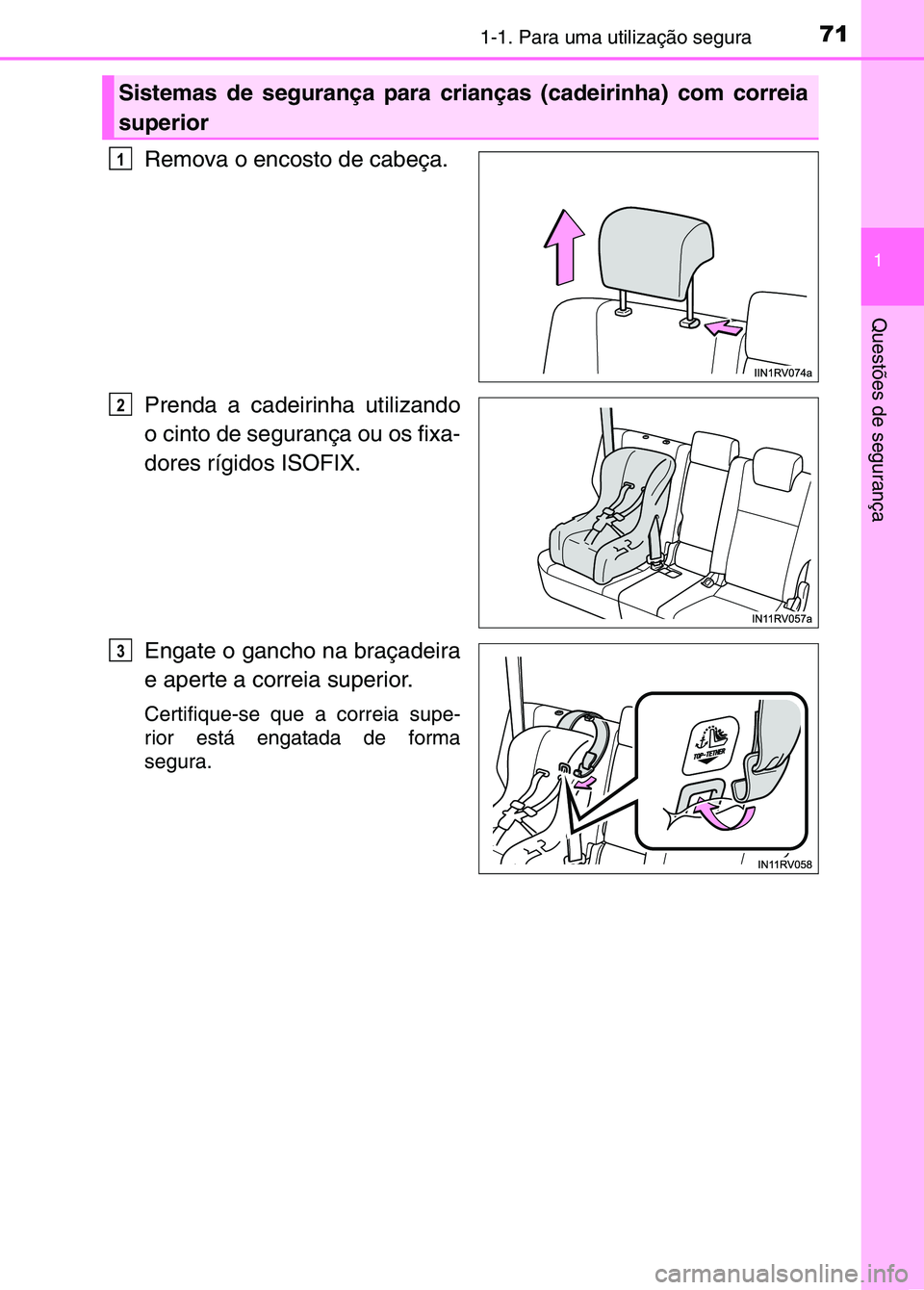

711-1. Para uma utilização segura
1
Questões de segurança
Remova o encosto de cabeça.
Prenda a cadeirinha utilizando
o cinto de segurança ou os fixa-
dores rígidos ISOFIX.
Engate o gancho na braçadeira
e aperte a correia superior.
Certifique-se que a correia supe-
rior está engatada de forma
segura.
Sistemas de segurança para crianças (cadeirinha) com correia
superior
1
2
3
sec_01-01.fm Page 71 Thursday, October 6, 2016 11:46 AM

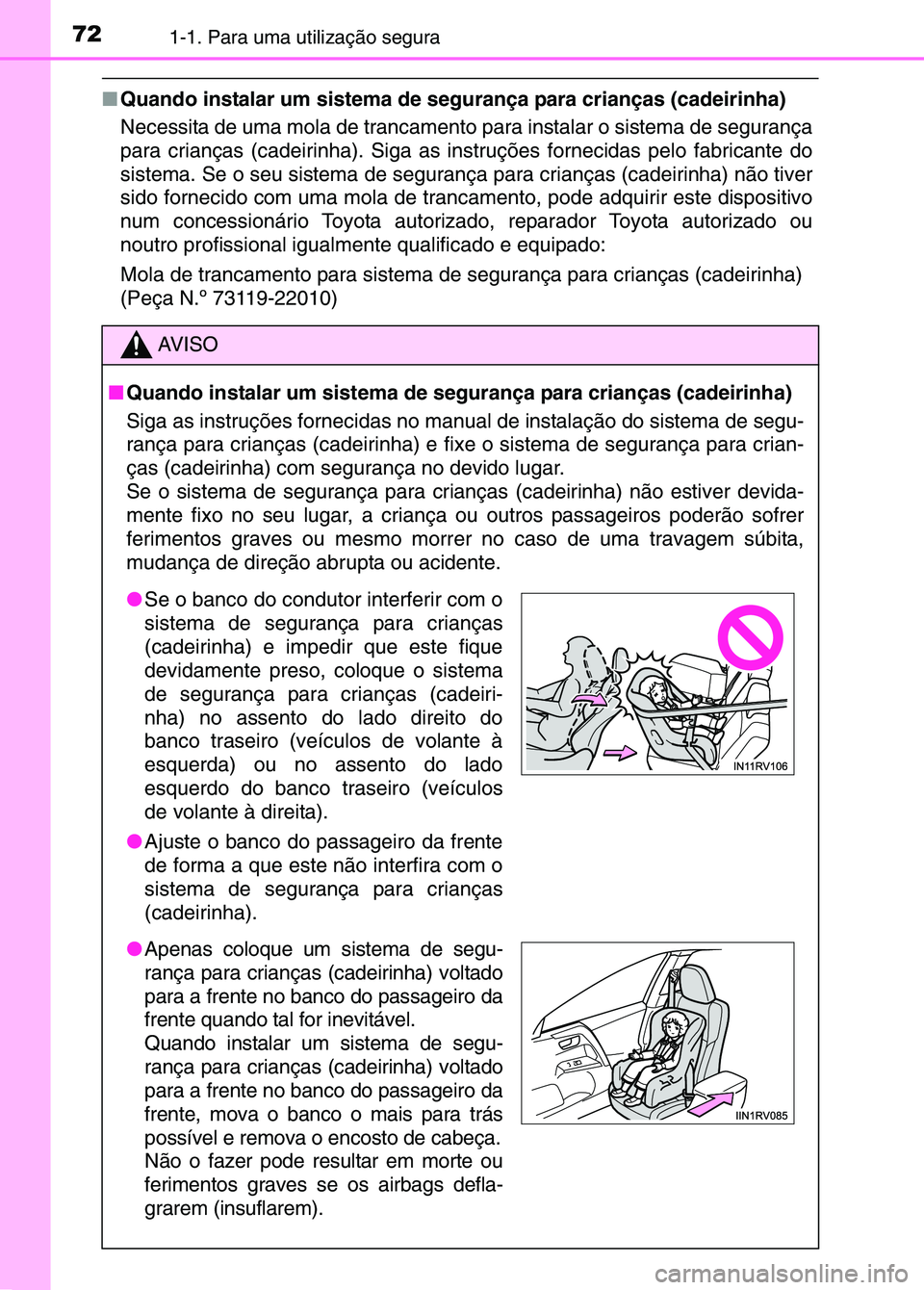

721-1. Para uma utilização segura
■Quando instalar um sistema de se gurança para crianças (cadeirinha)
Necessita de uma mola de trancamento para instalar o sistema de segurança
para crianças (cadeirinha). Siga as in struções fornecidas pelo fabricante do
sistema. Se o seu sistema de segurança para crianças (cadeirinha) não tiver
sido fornecido com uma mola de trancam ento, pode adquirir este dispositivo
num concessionário Toyota autorizado, reparador Toyota autorizado ou
noutro profissional igual mente qualificado e equipado:
Mola de trancamento para sistema de segurança para crianças (cadeirinha)
(Peça N.º 73119-22010)
AV I S O
■ Quando instalar um sistema de segurança para crianças (cadeirinha)
Siga as instruções fornecidas no manual de instalação do sistema de segu-
rança para crianças (cadeirinha) e fi xe o sistema de segurança para crian-
ças (cadeirinha) com segurança no devido lugar.
Se o sistema de segurança para cria nças (cadeirinha) não estiver devida-
mente fixo no seu lugar, a criança ou outros passageiros poderão sofrer
ferimentos graves ou mesmo morrer no caso de uma travagem súbita,
mudança de direção abrupta ou acidente.
● Se o banco do condutor interferir com o
sistema de segurança para crianças
(cadeirinha) e impedir que este fique
devidamente preso, coloque o sistema
de segurança para crianças (cadeiri-
nha) no assento do lado direito do
banco traseiro (veículos de volante à
esquerda) ou no assento do lado
esquerdo do banco traseiro (veículos
de volante à direita).
● Ajuste o banco do passageiro da frente
de forma a que este não interfira com o
sistema de segurança para crianças
(cadeirinha).
● Apenas coloque um sistema de segu-
rança para crianças (cadeirinha) voltado
para a frente no banco do passageiro da
frente quando tal for inevitável.
Quando instalar um sistema de segu-
rança para crianças (cadeirinha) voltado
para a frente no banco do passageiro da
frente, mova o banco o mais para trás
possível e remova o encosto de cabeça.
Não o fazer pode resultar em morte ou
ferimentos graves se os airbags defla-
grarem (insuflarem).
sec_01-01.fm Page 72 Thur sday, October 6, 2016 11:46 AM
