2016 TOYOTA RAV4 Manual de utilização (in Portuguese)

217
4
4-1. Antes de conduzir
Condução

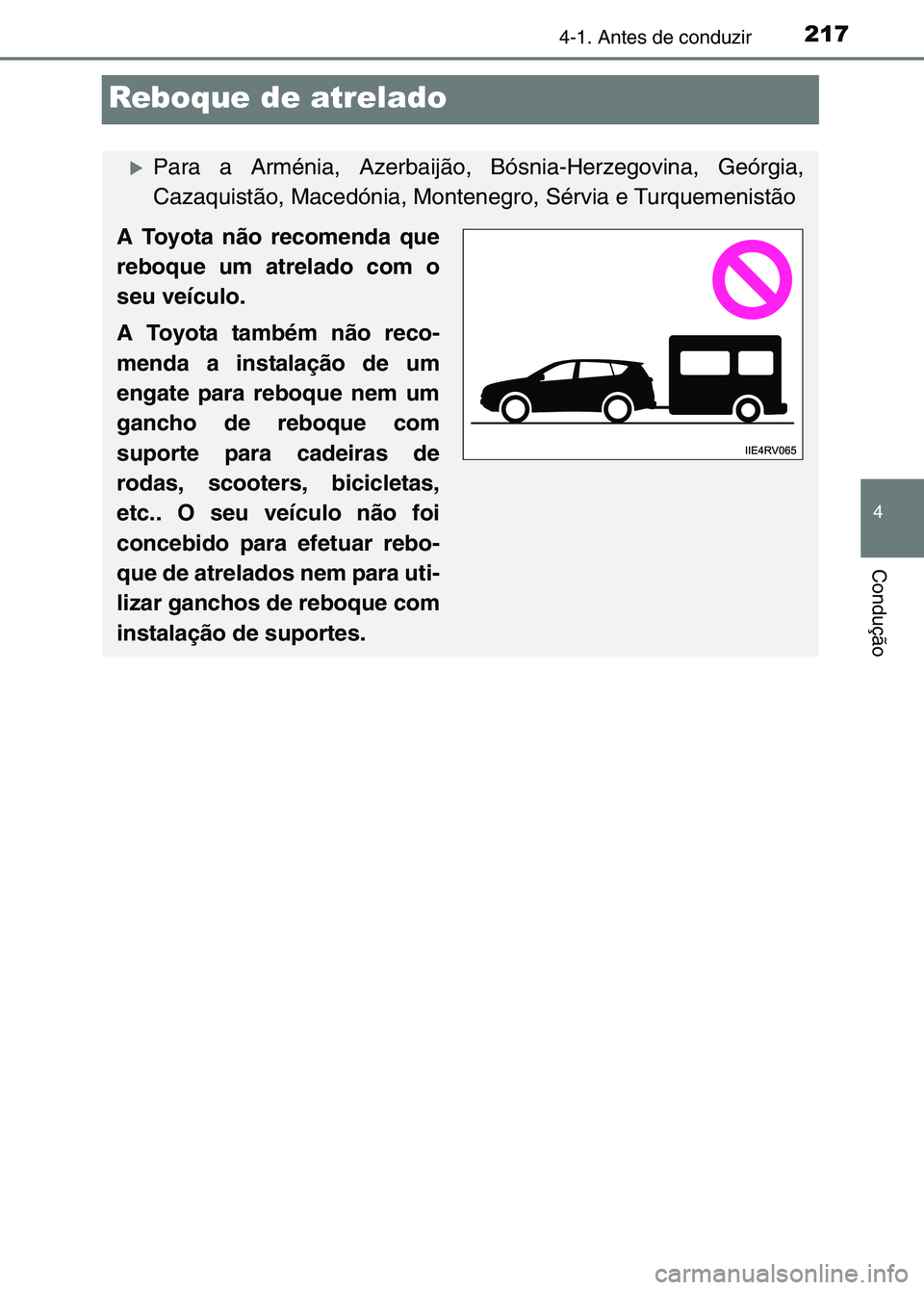

Reboque de atrelado
XPara a Arménia, Azerbaijão, Bósnia-Herzegovina, Geórgia,
Cazaquistão, Macedónia, Montenegro, Sérvia e Turquemenistão
A Toyota não recomenda que
reboque um atrelado com o
seu veículo.
A Toyota também não reco-
menda a instalação de um
engate para reboque nem um
gancho de reboque com
suporte para cadeiras de
rodas, scooters, bicicletas,
etc.. O seu veículo não foi
concebido para efetuar rebo-
que de atrelados nem para uti-
lizar ganchos de reboque com
instalação de suportes.
sec_04-01.fm Page 217 Thursday, October 6, 2016 11:55 AM

2184-1. Antes de conduzir

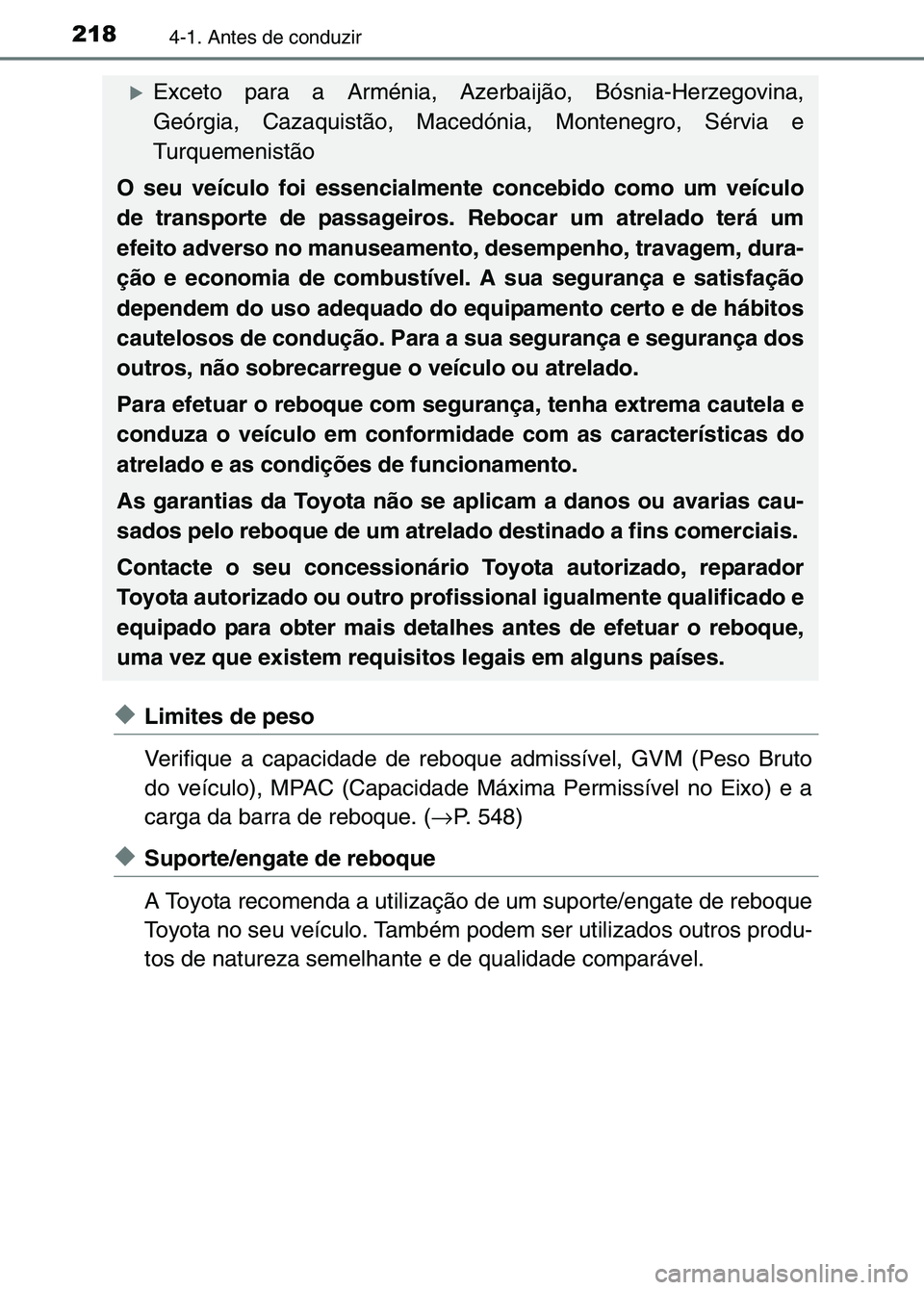

◆Limites de peso
Verifique a capacidade de reboque admissível, GVM (Peso Bruto
do veículo), MPAC (Capacidade Máxima Permissível no Eixo) e a
carga da barra de reboque. (→P. 548)
◆Suporte/engate de reboque
A Toyota recomenda a utilização de um suporte/engate de reboque
Toyota no seu veículo. Também podem ser utilizados outros produ-
tos de natureza semelhante e de qualidade comparável.
XExceto para a Arménia, Azerbaijão, Bósnia-Herzegovina,
Geórgia, Cazaquistão, Macedónia, Montenegro, Sérvia e
Turquemenistão
O seu veículo foi essencialmente concebido como um veículo
de transporte de passageiros. Rebocar um atrelado terá um
efeito adverso no manuseamento, desempenho, travagem, dura-
ção e economia de combustível. A sua segurança e satisfaç\
ão
dependem do uso adequado do equipamento certo e de hábitos
cautelosos de condução. Para a sua segurança e segurança dos\
outros, não sobrecarregue o veículo ou atrelado.
Para efetuar o reboque com segurança, tenha extrema cautela e
conduza o veículo em conformidade com as características do
atrelado e as condições de funcionamento.
As garantias da Toyota não se aplicam a danos ou avarias cau-
sados pelo reboque de um atrelado destinado a fins comerciais.
Contacte o seu concessionário Toyota autorizado, reparador
Toyota autorizado ou outro profissional igualmente qualificado e
equipado para obter mais detalhes antes de efetuar o reboque,
uma vez que existem requisitos legais em alguns países.
sec_04-01.fm Page 218 Thursd ay, October 6, 2016 11:55 AM

2194-1. Antes de conduzir
4
Condução

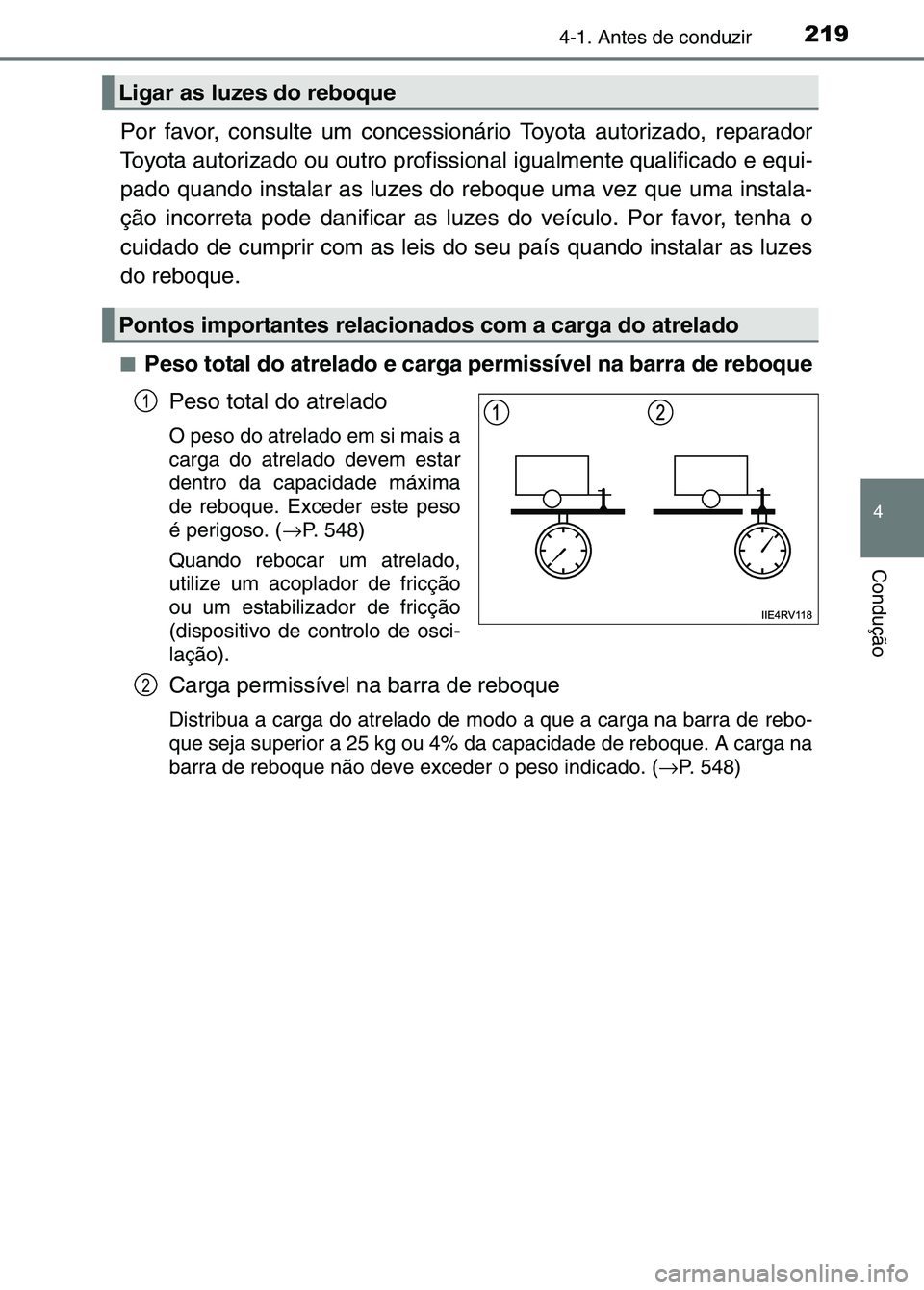

Por favor, consulte um concessionário Toyota autorizado, reparador
Toyota autorizado ou outro profissional igualmente qualificado e equi-
pado quando instalar as luzes do reboque uma vez que uma instala-
ção incorreta pode danificar as luzes do veículo. Por favor, tenha o
cuidado de cumprir com as leis do seu país quando instalar as luzes
do reboque.
■Peso total do atrelado e carga permissível na barra de reboquePeso total do atrelado
O peso do atrelado em si mais a
carga do atrelado devem estar
dentro da capacidade máxima
de reboque. Exceder este peso
é perigoso. ( →P. 548)
Quando rebocar um atrelado,
utilize um acoplador de fricção
ou um estabilizador de fricção
(dispositivo de controlo de osci-
lação).
Carga permissível na barra de reboque
Distribua a carga do atrelado de mo do a que a carga na barra de rebo-
que seja superior a 25 kg ou 4% da capacidade de reboque. A carga na
barra de reboque não deve ex ceder o peso indicado. (→P. 548)
Ligar as luzes do reboque
Pontos importantes relacionados com a carga do atrelado
1
2
sec_04-01.fm Page 219 Thursd ay, October 6, 2016 11:55 AM

2204-1. Antes de conduzir

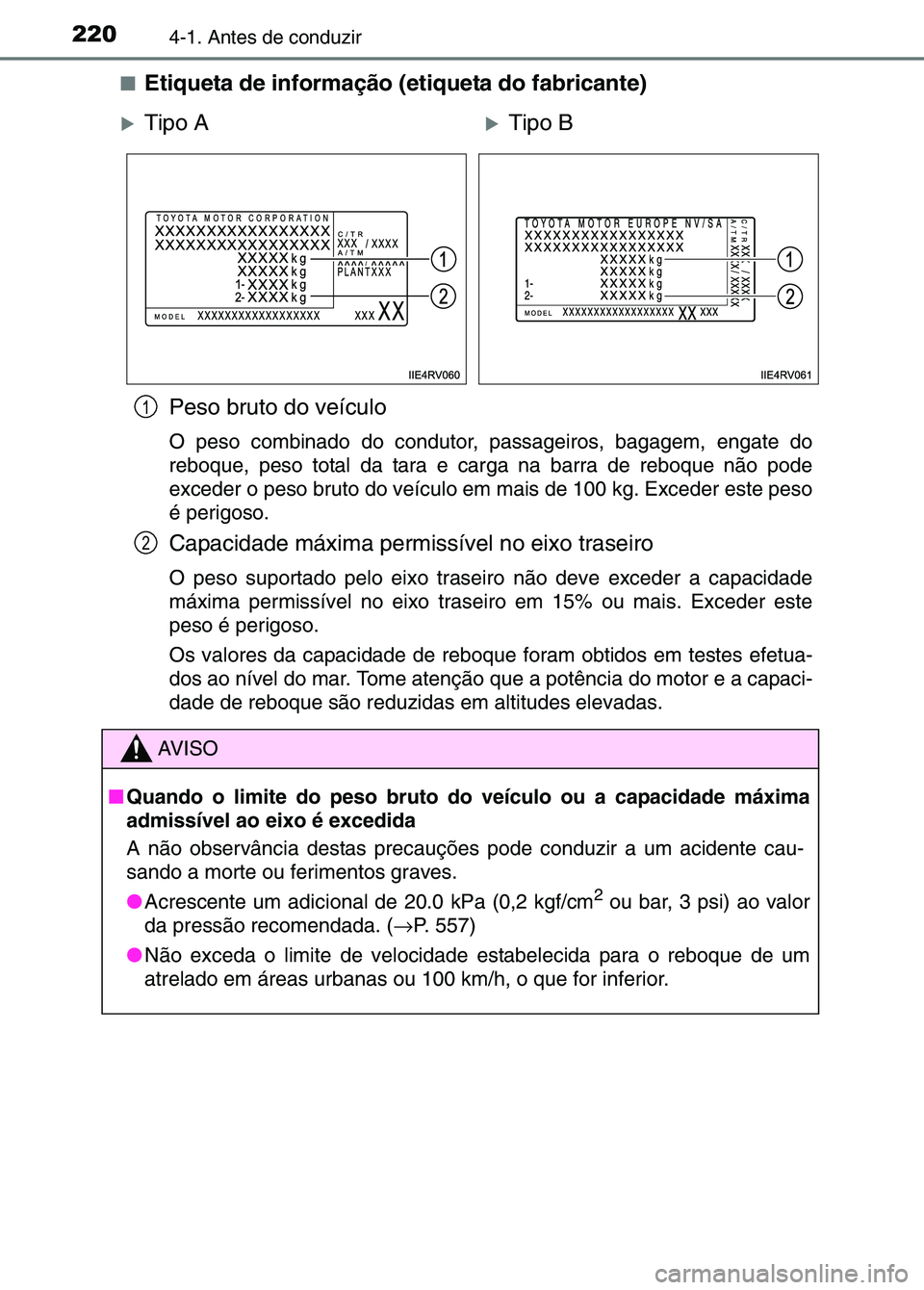

■Etiqueta de informação (etiqueta do fabricante)Peso bruto do veículo
O peso combinado do condutor, passageiros, bagagem, engate do
reboque, peso total da tara e ca rga na barra de reboque não pode
exceder o peso bruto do veículo em mais de 100 kg. Exceder este peso
é perigoso.
Capacidade máxima permissível no eixo traseiro
O peso suportado pelo eixo trasei ro não deve exceder a capacidade
máxima permissível no eixo trasei ro em 15% ou mais. Exceder este
peso é perigoso.
Os valores da capacidade de reboque foram obtidos em testes efetua-
dos ao nível do mar. Tome atenção que a potência do motor e a capaci-
dade de reboque são reduzidas em altitudes elevadas.
XTipo AXTipo B
AV I S O
■ Quando o limite do peso bruto do veículo ou a capacidade máxima
admissível ao eixo é excedida
A não observância destas precauções pode conduzir a um acidente cau-
sando a morte ou ferimentos graves.
● Acrescente um adicional de 20.0 kPa (0,2 kgf/cm
2 ou bar, 3 psi) ao valor
da pressão recomendada. ( →P. 557)
● Não exceda o limite de velocida de estabelecida para o reboque de um
atrelado em áreas urbanas ou 100 km/h, o que for inferior.
1
2
sec_04-01.fm Page 220 Thursday, October 6, 2016 11:55 AM

2214-1. Antes de conduzir
4
Condução

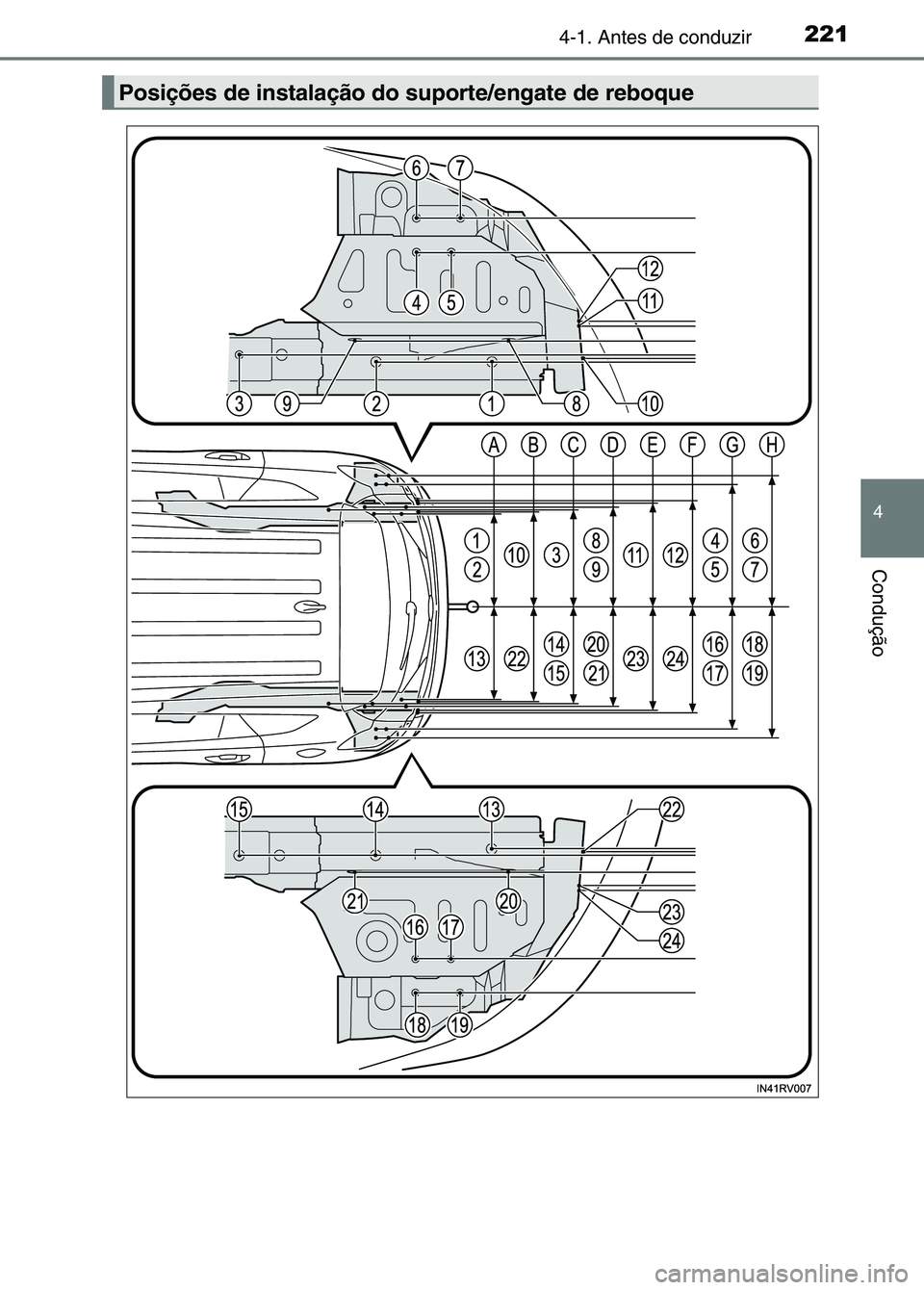

Posições de instalação do suporte/engate de reboque
sec_04-01.fm Page 221 Thursday, October 6, 2016 11:55 AM

2224-1. Antes de conduzir
sec_04-01.fm Page 222 Thursday, October 6, 2016 11:55 AM

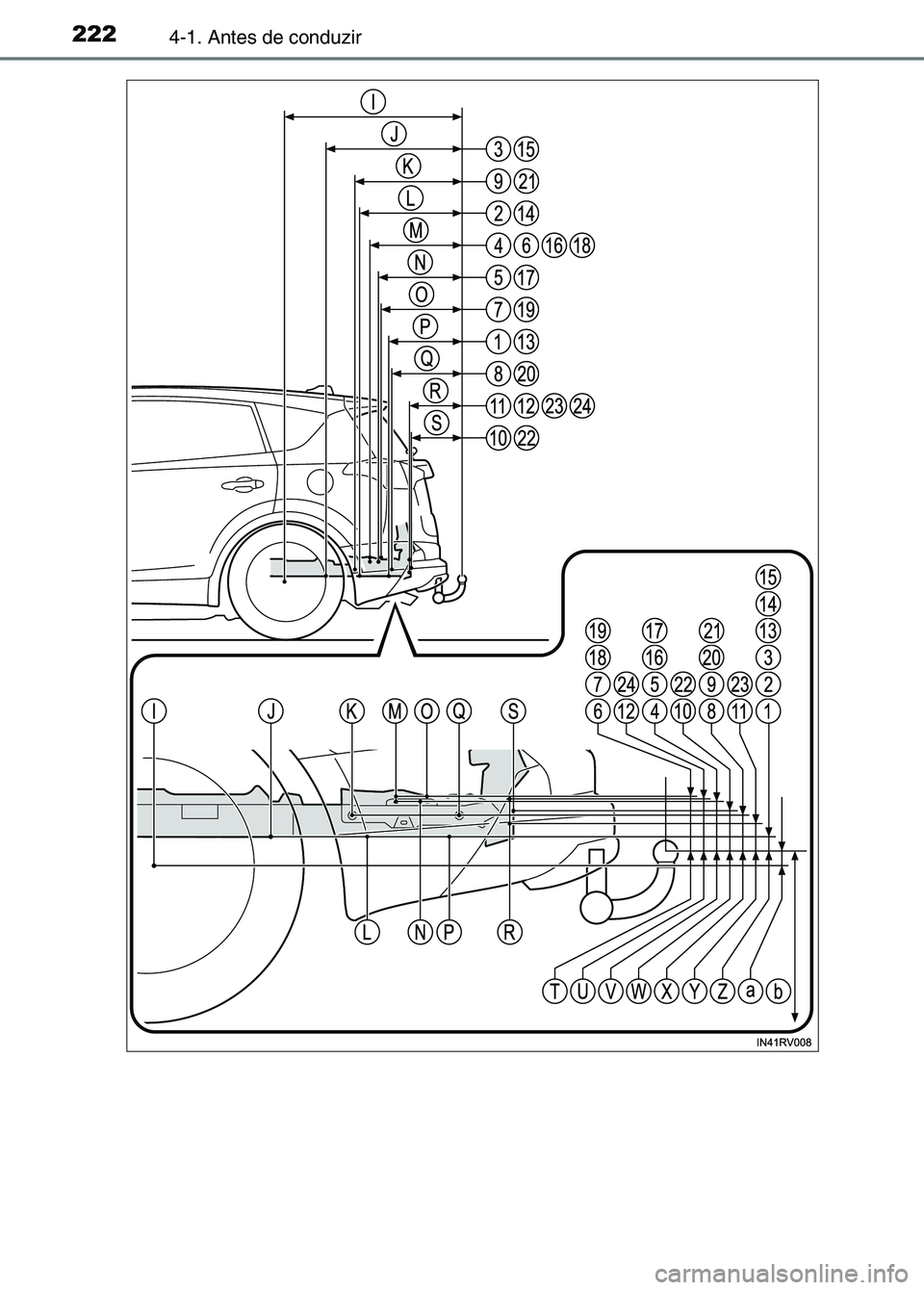

2234-1. Antes de conduzir
4
Condução

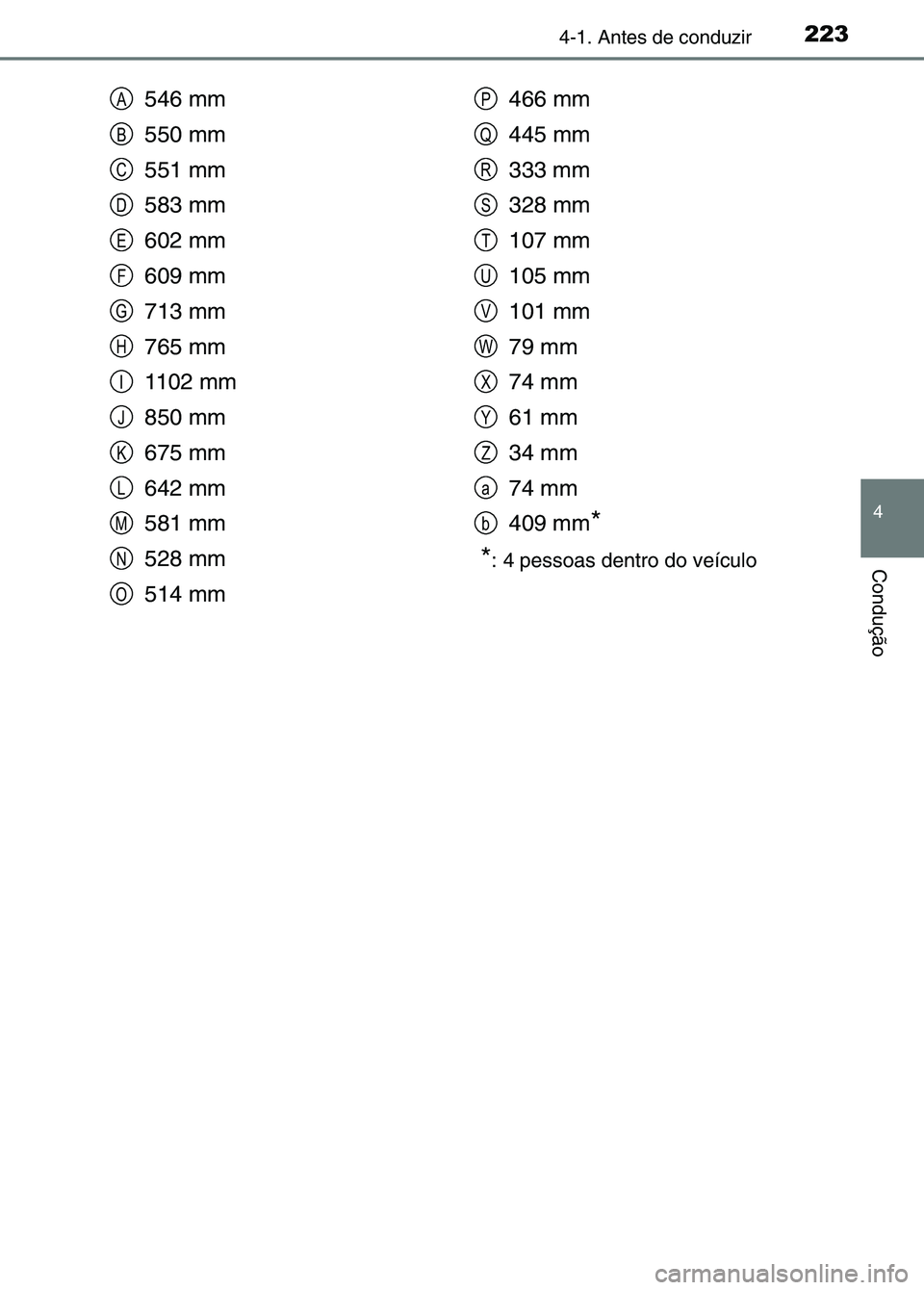

546 mm
550 mm
551 mm
583 mm
602 mm
609 mm
713 mm
765 mm
1102 mm
850 mm
675 mm
642 mm
581 mm
528 mm
514 mm 466 mm
445 mm
333 mm
328 mm
107 mm
105 mm
101 mm
79 mm
74 mm
61 mm
34 mm
74 mm
409 mm
*
*
: 4 pessoas dentro do veículo
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
S
T
U
V
W
X
Y
Z
a
b
sec_04-01.fm Page 223 Thursd ay, October 6, 2016 11:55 AM

2244-1. Antes de conduzir

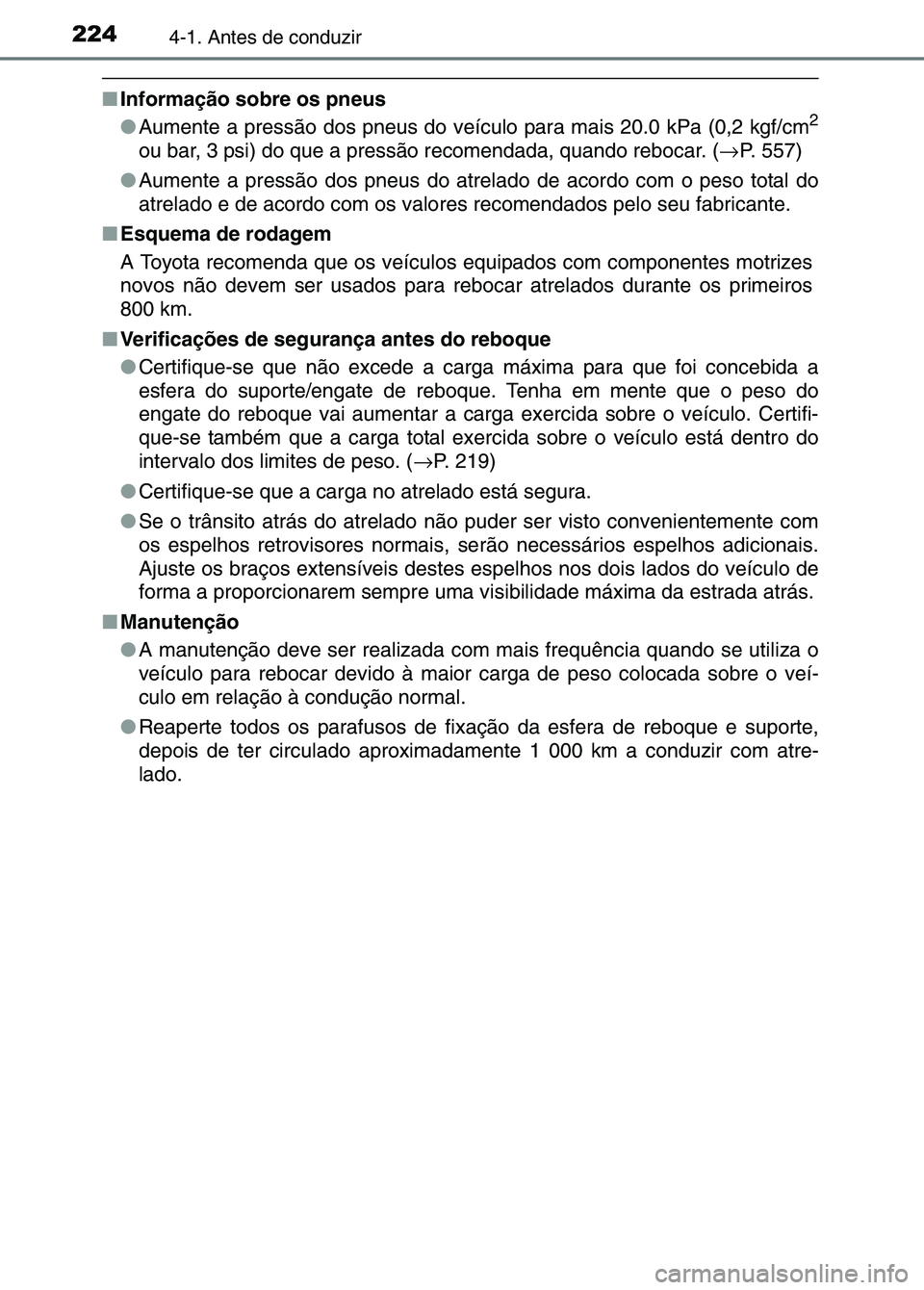

■Informação sobre os pneus
●Aumente a pressão dos pneus do veículo para mais 20.0 kPa (0,2 kgf/cm2
ou bar, 3 psi) do que a pres são recomendada, quando rebocar. ( →P. 557)
● Aumente a pressão dos pneus do atrelado de acordo com o peso total do
atrelado e de acordo com os valo res recomendados pelo seu fabricante.
■ Esquema de rodagem
A Toyota recomenda que os veículos equipados com componentes motrizes
novos não devem ser usados para rebo car atrelados durante os primeiros
800 km.
■ Verificações de segurança antes do reboque
●Certifique-se que não excede a car ga máxima para que foi concebida a
esfera do suporte/engate de reb oque. Tenha em mente que o peso do
engate do reboque vai aumentar a carga exercida sobre o veículo. Certifi-
que-se também que a carga total exerci da sobre o veículo está dentro do
intervalo dos limites de peso. ( →P. 219)
● Certifique-se que a carga no atrelado está segura.
● Se o trânsito atrás do atrelado não puder ser visto conveniente\
mente com
os espelhos retrovisores normais, se rão necessários espelhos adicionais.
Ajuste os braços extensíveis destes espelhos nos dois lados do veículo de
forma a proporcionarem sempre uma vi sibilidade máxima da estrada atrás.
■ Manutenção
●A manutenção deve ser realizada com ma is frequência quando se utiliza o
veículo para rebocar devido à maio r carga de peso colocada sobre o veí-
culo em relação à condução normal.
● Reaperte todos os parafusos de fixação da esfera de reboque e suporte,
depois de ter circulado aproximadamente 1 000 km a conduzir com atre-
lado.
sec_04-01.fm Page 224 Thursd ay, October 6, 2016 11:55 AM
