2016 TOYOTA RAV4 Manual de utilização (in Portuguese)

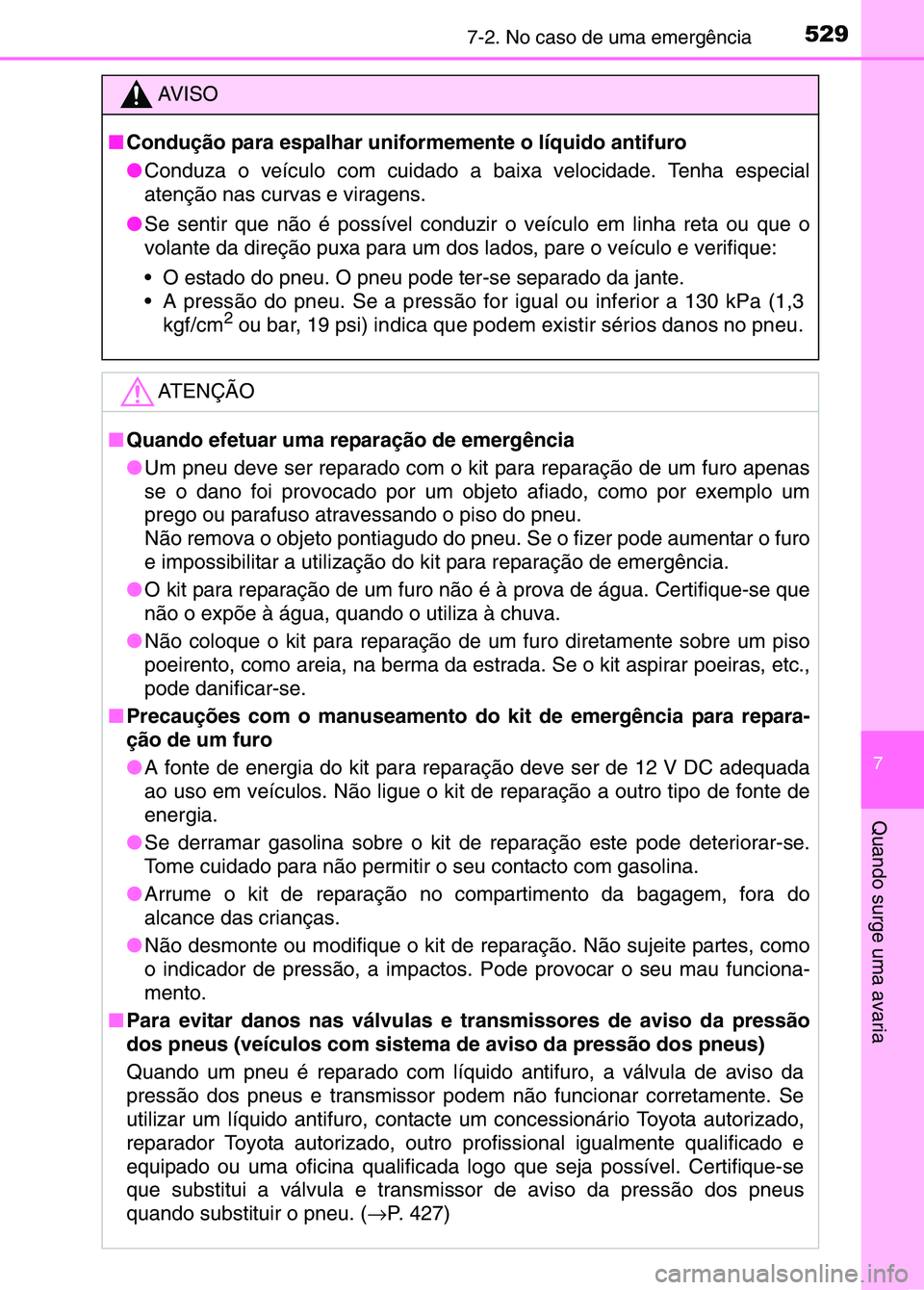

5297-2. No caso de uma emergência
7
Quando surge uma avaria
AV I S O
■ Condução para espalhar unif ormemente o líquido antifuro
● Conduza o veículo com cuidado a ba ixa velocidade. Tenha especial
atenção nas curvas e viragens.
● Se sentir que não é possível conduzi r o veículo em linha reta ou que o
volante da direção puxa para um dos lados, pare o veículo e verifique:
 O estado do pneu. O pneu pode ter-se separado da jante.
 A pressão do pneu. Se a pressão fo r igual ou inferior a 130 kPa (1,3
kgf/cm
2 ou bar, 19 psi) indica que podem existir sérios danos no pneu.
ATENÇÃO
■ Quando efetuar uma reparação de emergência
●Um pneu deve ser reparado com o kit para reparação de um furo apenas
se o dano foi provocado por um objeto afiado, como por exemplo um
prego ou parafuso atravessando o piso do pneu.
Não remova o objeto pontiagudo do pneu. Se o fizer pode aumentar o furo
e impossibilitar a utilização do kit para reparação de emergência.
● O kit para reparação de um furo não é à prova de água. Certifique-se que
não o expõe à água, quando o utiliza à chuva.
● Não coloque o kit para reparação de um furo diretamente sobre um piso
poeirento, como areia, na berma da estr ada. Se o kit aspirar poeiras, etc.,
pode danificar-se.
■ Precauções com o manuseamento do kit de emergência para repara-
ção de um furo
● A fonte de energia do kit para re paração deve ser de 12 V DC adequada
ao uso em veículos. Não ligue o kit de reparação a outro tipo de fonte de
energia.
● Se derramar gasolina sobre o kit de reparação este pode deteriorar-se.
Tome cuidado para não permitir o seu contacto com gasolina.
● Arrume o kit de reparação no compartimento da bagagem, fora do
alcance das crianças.
● Não desmonte ou modifique o kit de re paração. Não sujeite partes, como
o indicador de pressão, a impactos . Pode provocar o seu mau funciona-
mento.
■ Para evitar danos nas válvulas e transmissores de aviso da pressão
dos pneus (veículos com sistema de aviso da pressão dos pneus)
Quando um pneu é reparado com líquido antifuro, a válvula de aviso da
pressão dos pneus e transmissor podem não funcionar corretamente. Se
utilizar um líquido antifuro, contacte um concessionário Toyota autorizado,
reparador Toyota autorizado, outro profissional igualmente qualificado e
equipado ou uma oficina qualificada lo go que seja possível. Certifique-se
que substitui a válvula e transmi ssor de aviso da pressão dos pneus
quando substituir o pneu. ( →P. 427)
sec_07-02.fm Page 529 Thursd ay, October 6, 2016 12:03 PM

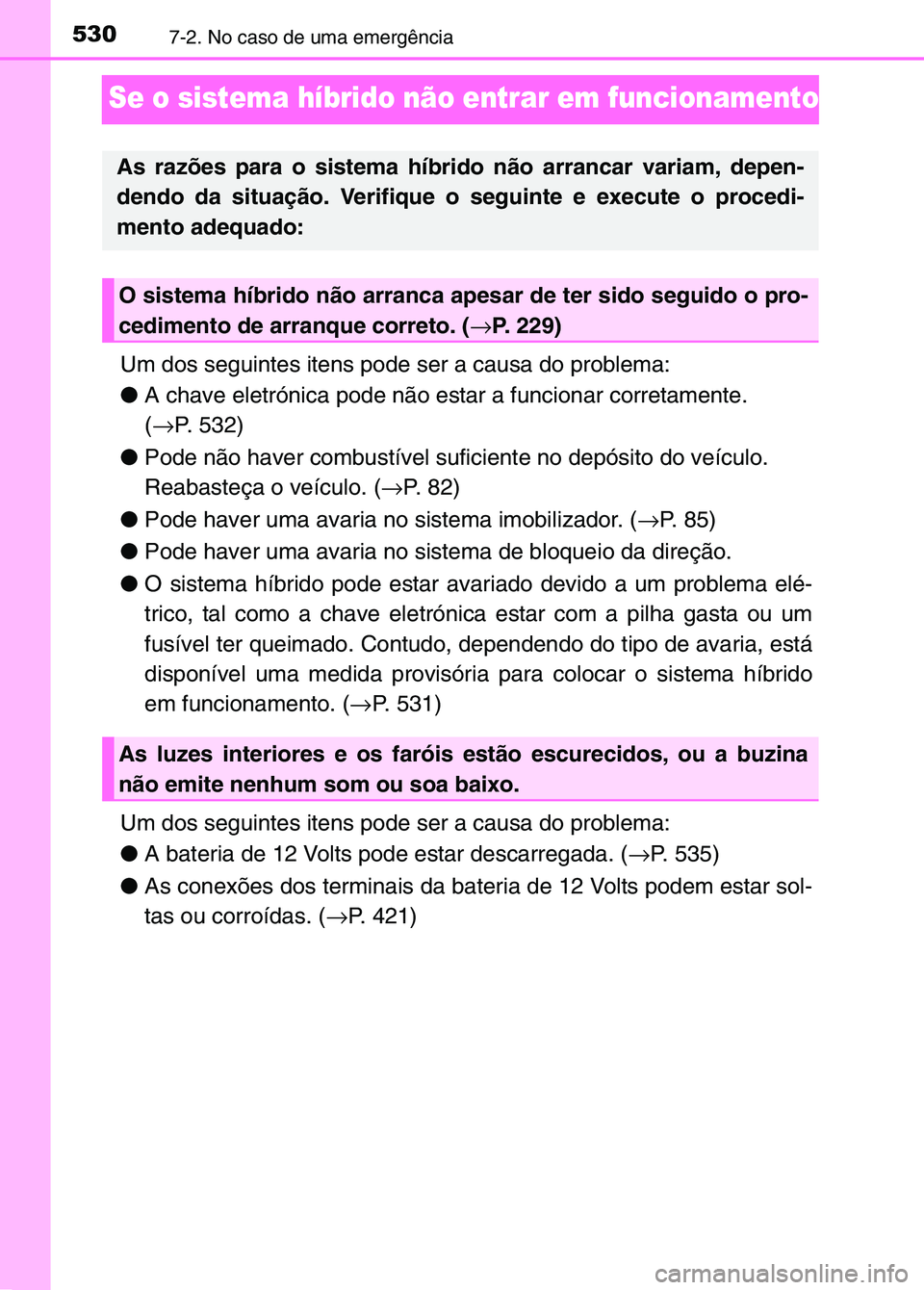

5307-2. No caso de uma emergência
Se o sistema híbrido não entrar em funcionamento
Um dos seguintes itens pode ser a causa do problema:
●A chave eletrónica pode não estar a funcionar corretamente.
(→ P. 532)
● Pode não haver combustível suficiente no depósito do veículo\
.
Reabasteça o veículo. ( →P. 82)
● Pode haver uma avaria no sistema imobilizador. ( →P. 85)
● Pode haver uma avaria no sistema de bloqueio da direção.
● O sistema híbrido pode estar avariado devido a um problema elé-
trico, tal como a chave eletrónica estar com a pilha gasta ou um
fusível ter queimado. Contudo, dependendo do tipo de avaria, está
disponível uma medida provisória para colocar o sistema híbrido
em funcionamento. ( →P. 531)
Um dos seguintes itens pode ser a causa do problema:
● A bateria de 12 Volts pode estar descarregada. ( →P. 535)
● As conexões dos terminais da bateria de 12 Volts podem estar sol-
tas ou corroídas. ( →P. 421)
As razões para o sistema híbrido não arrancar variam, depen-
dendo da situação. Verifique o seguinte e execute o procedi-
mento adequado:
O sistema híbrido não arranca apesar de ter sido seguido o pro-
cedimento de arranque correto. ( →P. 229)
As luzes interiores e os faróis estão escurecidos, ou a buzina
não emite nenhum som ou soa baixo.
sec_07-02.fm Page 530 Thursd ay, October 6, 2016 12:03 PM

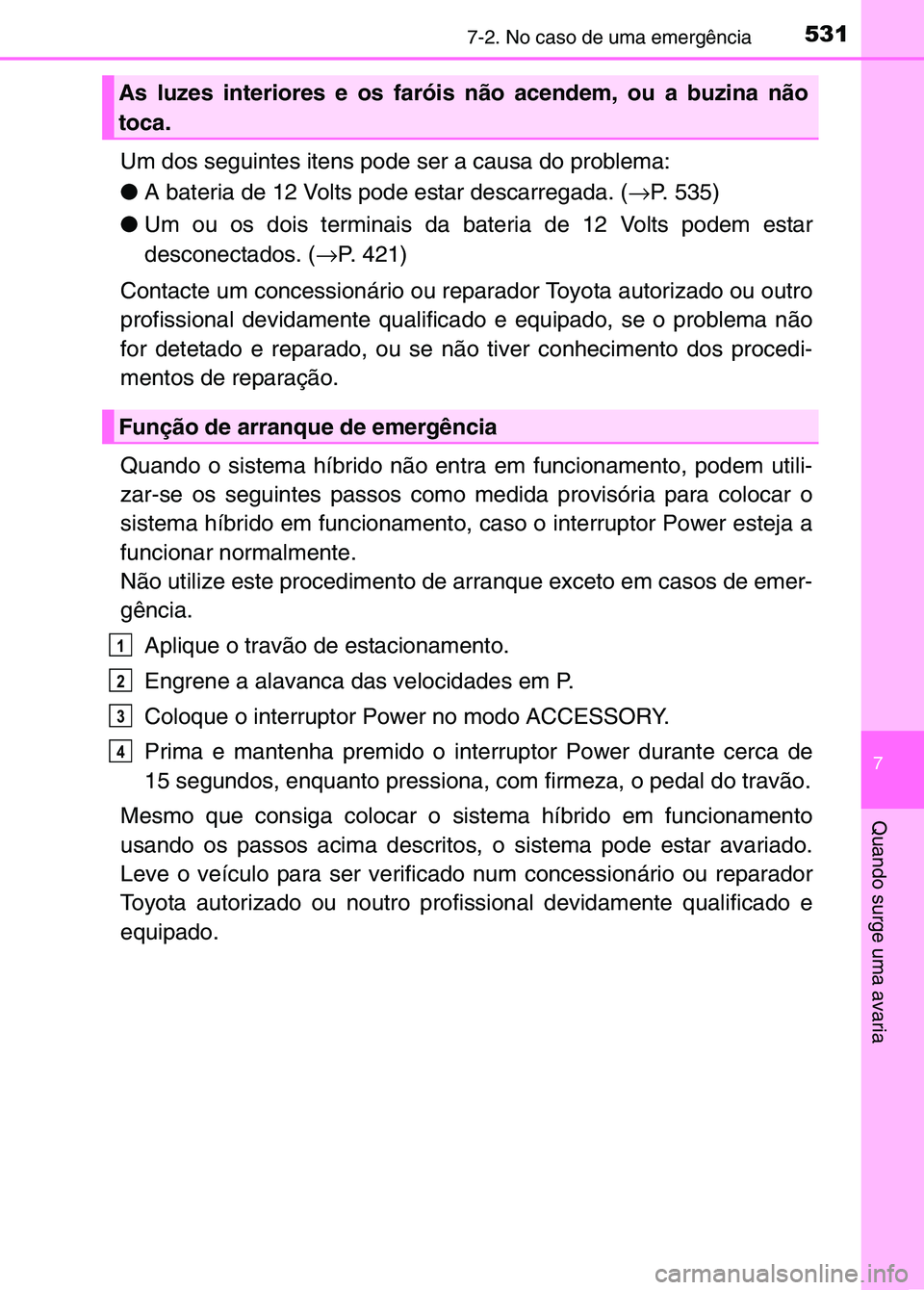

5317-2. No caso de uma emergência
7
Quando surge uma avaria
Um dos seguintes itens pode ser a causa do problema:
●A bateria de 12 Volts pode estar descarregada. ( →P. 535)
● Um ou os dois terminais da bateria de 12 Volts podem estar
desconectados. ( →P. 421)
Contacte um concessionário ou reparador Toyota autorizado ou outro
profissional devidamente qualificado e equipado, se o problema não
for detetado e reparado, ou se não tiver conhecimento dos procedi-
mentos de reparação.
Quando o sistema híbrido não entra em funcionamento, podem utili-
zar-se os seguintes passos como medida provisória para colocar o
sistema híbrido em funcionamento, caso o interruptor Power esteja a
funcionar normalmente.
Não utilize este procedimento de arranque exceto em casos de emer-
gência. Aplique o travão de estacionamento.
Engrene a alavanca das velocidades em P.
Coloque o interruptor Power no modo ACCESSORY.
Prima e mantenha premido o interruptor Power durante cerca de
15 segundos, enquanto pressiona, com firmeza, o pedal do travão.
Mesmo que consiga colocar o sistema híbrido em funcionamento
usando os passos acima descritos, o sistema pode estar avariado.
Leve o veículo para ser verificado num concessionário ou reparador
Toyota autorizado ou noutro profissional devidamente qualificado e
equipado.
As luzes interiores e os faróis não acendem, ou a buzina não
toca.
Função de arranque de emergência
1
2
3
4
sec_07-02.fm Page 531 Thursd ay, October 6, 2016 12:03 PM

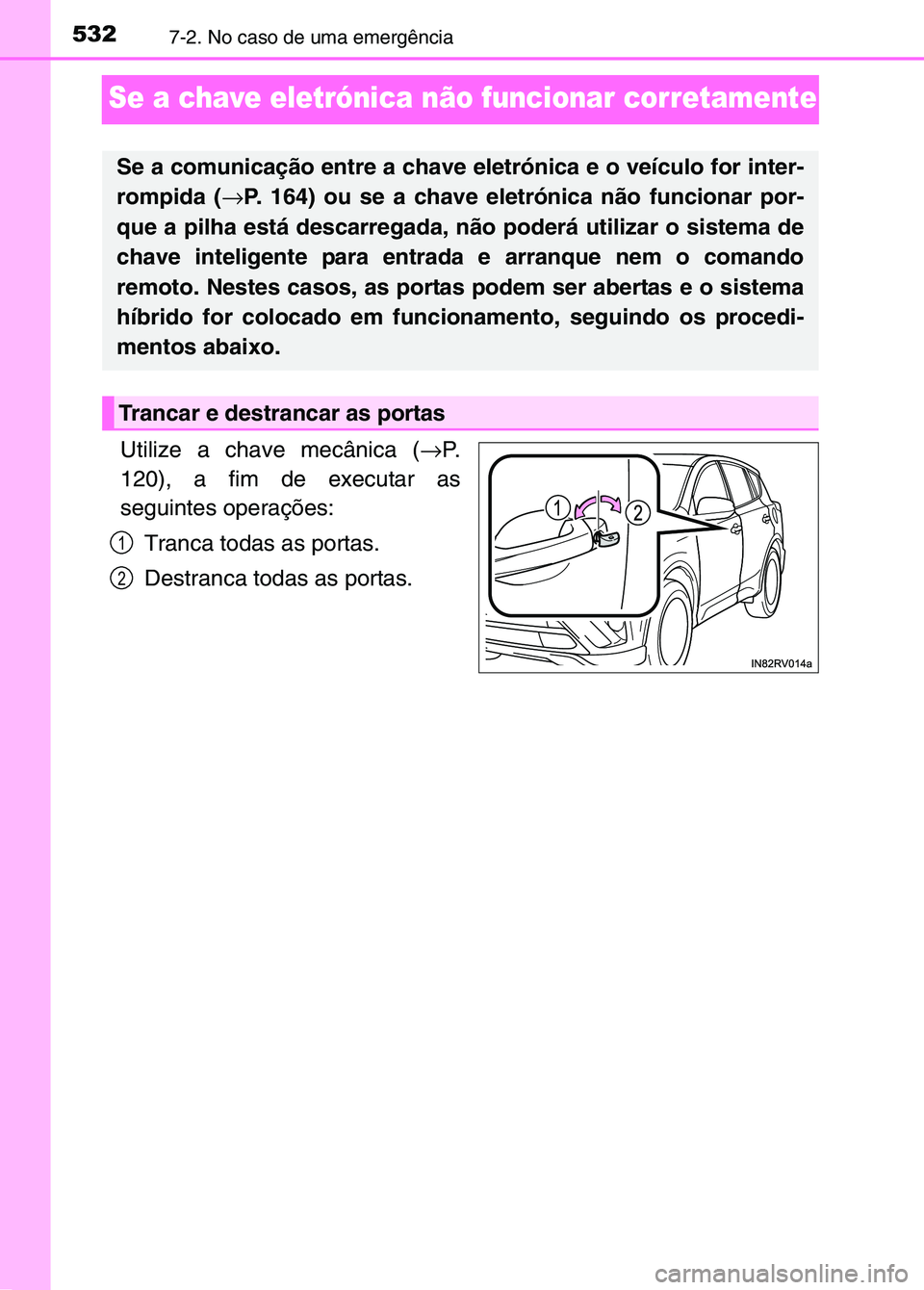

5327-2. No caso de uma emergência
Se a chave eletrónica não funcionar corretamente
Utilize a chave mecânica (→P.
120), a fim de executar as
seguintes operações:
Tranca todas as portas.
Destranca todas as portas.
Se a comunicação entre a chave eletrónica e o veículo for in\
ter-
rompida ( →P. 164) ou se a chave eletrónica não funcionar por-
que a pilha está descarregada, não poderá utilizar o sistema de\
chave inteligente para entrada e arranque nem o comando
remoto. Nestes casos, as portas podem ser abertas e o sistema
híbrido for colocado em funcionamento, seguindo os procedi-
mentos abaixo.
Trancar e destrancar as portas
1
2
sec_07-02.fm Page 532 Thursd ay, October 6, 2016 12:03 PM

5337-2. No caso de uma emergência
7
Quando surge uma avaria
Certifique-se que a alavanca das velocidades está engrenada em
P e pressione o pedal do travão.
Toque com o lado quem tem o
emblema Toyota da chave
eletrónica no interruptor Power.
Quando a chave eletrónica é dete-
tada, soa um sinal sonoro e o inter-
ruptor Power muda para o modo
ON.
Quando o sistema de chave inteli-
gente para entrada e arranque é
desativado nas definições configu-
ráveis, o interruptor Power muda
para o modo ACCESSORY.
Pressione firmemente o pedal do travão e verifique se é
exibido no mostrador de informações múltiplas.
Prima o interruptor Power.
No caso de não conseguir, ainda assim, colocar o sistema híbrido em
funcionamento, contacte um concessionário ou reparador Toyota
autorizado ou outro profissional devidamente qualificado e equipado.
Colocar o sistema híbrido em funcionamento
1
2
3
4
sec_07-02.fm Page 533 Thursd ay, October 6, 2016 12:03 PM

5347-2. No caso de uma emergência
■Parar o sistema híbrido
Engrene a alavanca das velocidades na posição P e, de seguida, pressione
o interruptor Power como normalmente faz quando desliga o sistema híbrido.
■ Substituir a pilha da chave
Uma vez que o procedimento anterior é uma medida temporária, recom\
enda-
-se que a pilha da chave eletrónica seja imediatamente substituída quando
ficar gasta. ( →P. 447)
■ Alarme (se equipado)
Se utilizar a chave mecânica para trancar as portas não ativa o sistema de
alarme.
Se uma porta for destrancada utili zando a chave mecânica, quando o sis-
tema de alarme estiver ativado, pode disparar o alarme.
■ Alterar os modos do interruptor Power
Liberte o pedal do travão e prima o interruptor Power, no passo , acima.
O sistema híbrido não entra em funci onamento e os modos são alterados de
cada vez que premir o interruptor. ( →P. 230)
■ Se a chave eletrónica não funcionar corretamente
●Certifique-se que o sistema de chave inteligente para entrada e arranque
não está desativado nas definições conf iguráveis. Se estiver desligado,
ligue-o.
(Características de configuração: →P. 566)
● Verifique se o modo de poupança da pilha está ativado. Se estiver ativado,
cancele a função. ( →P. 160)
3
sec_07-02.fm Page 534 Thursd ay, October 6, 2016 12:03 PM

5357-2. No caso de uma emergência
7
Quando surge uma avaria
Se a bateria de 12 Volts descarregar
Se tiver um jogo de cabos da bateria (ou carregador auxiliar) e um
segundo veículo com uma bateria de 12 Volts, pode colocar o seu
veículo em funcionamento com a bateria auxiliar seguindo os passos
abaixo indicados.Confirme que tem a chave
eletrónica na sua posse.
Quando conectar o jogo de cabos
da bateria (ou carregador auxiliar),
dependendo da situação, o alarme
pode ativar e as portas podem
trancar. ( →P. 9 7 )
Abra o capot ( →P. 410) e a
tampa da caixa de fusíveis.
Abra a tampa dos terminais da
bateria auxiliar.
Os procedimentos que se seguem podem ser usados para colo-
car o sistema híbrido em funcionamento caso a bateria de 12
Volts esteja descarregada.
Pode também contactar um concessionário ou reparador Toyota
autorizado ou outro profissional devidamente qualificado e
equipado.
1
2
3
sec_07-02.fm Page 535 Thursd ay, October 6, 2016 12:03 PM

5367-2. No caso de uma emergência
Ligue os cabos da bateria auxiliar de acordo com o procedimento
seguinte:Ligue uma pinça do cabo positivo ao terminal do cabo auxiliar de
arranque no seu veículo.
Ligue a pinça na outra extremidade do cabo positivo ao terminal
positivo (+) da bateria no segundo veículo.
Ligue uma pinça do cabo negativo ao terminal negativo (-) da
bateria no segundo veículo.
Ligue a pinça na outra extremidade do cabo negativo a um ponto
metálico não pintado, maciço e fixo longe do terminal do cabo
auxiliar de arranque e de quaisquer peças móveis, tal como é
apresentado na ilustração.
Ligue o motor do segundo veículo. Aumente ligeiramente a veloci-
dade do motor e mantenha-a nesse nível durante, aproximada-
mente, 5 minutos para recarregar a bateria de 12 Volts do seu
veículo.
Abra e feche uma das portas do seu veículo com o interruptor
Power desligado.
Mantenha a velocidade do motor do segundo veículo e coloque o
sistema híbrido do seu veículo em funcionamento, colocando o
interruptor Power no modo ON.4
4
1
2
3
1
2
3
4
5
6
7
sec_07-02.fm Page 536 Thursd ay, October 6, 2016 12:03 PM
