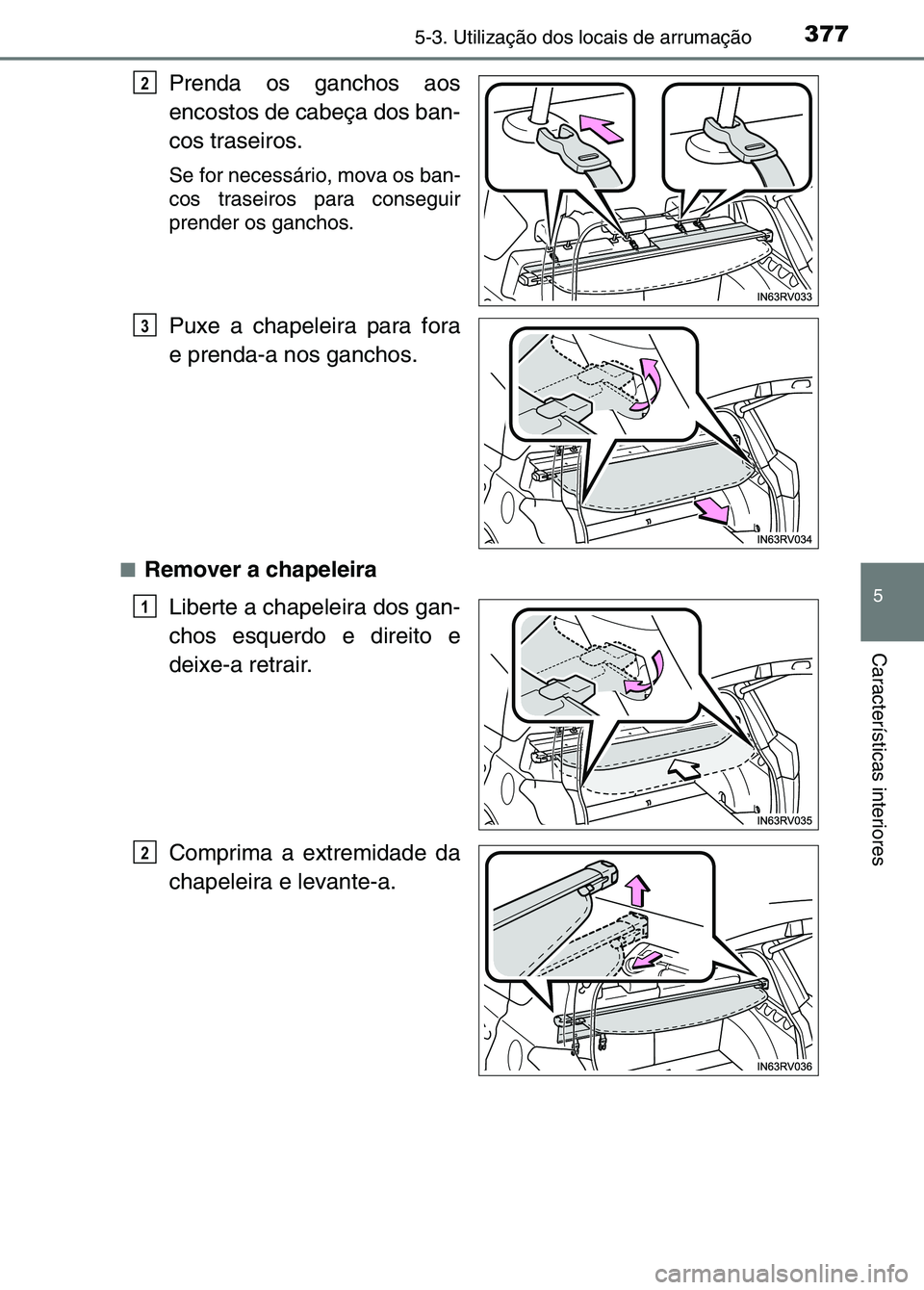

3775-3. Utilização dos locais de arrumação
5
Características interiores
Prenda os ganchos aos
encostos de cabeça dos ban-
cos traseiros.
Se for necessário, mova os ban-
cos traseiros para conseguir
prender os ganchos.
Puxe a chapeleira para fora
e prenda-a nos ganchos.
■Remover a chapeleiraLiberte a chapeleira dos gan-
chos esquerdo e direito e
deixe-a retrair.
Comprima a extremidade da
chapeleira e levante-a.
2
3
1
2
sec_05-03.fm Page 377 Thursd ay, October 6, 2016 11:59 AM

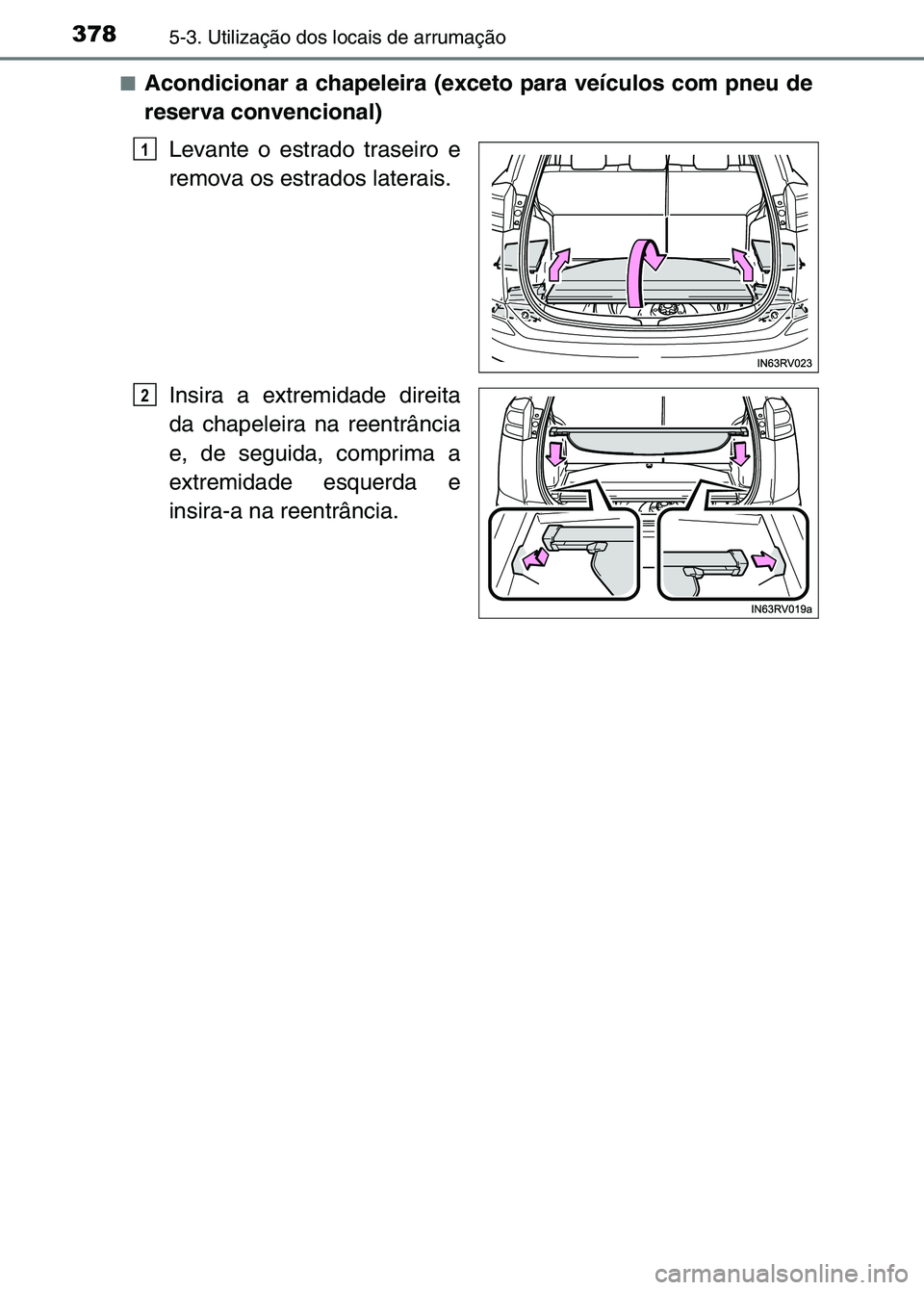

3785-3. Utilização dos locais de arrumação
■Acondicionar a chapeleira (exceto para veículos com pneu de
reserva convencional)Levante o estrado traseiro e
remova os estrados laterais.
Insira a extremidade direita
da chapeleira na reentrância
e, de seguida, comprima a
extremidade esquerda e
insira-a na reentrância.
1
2
sec_05-03.fm Page 378 Thursd ay, October 6, 2016 11:59 AM

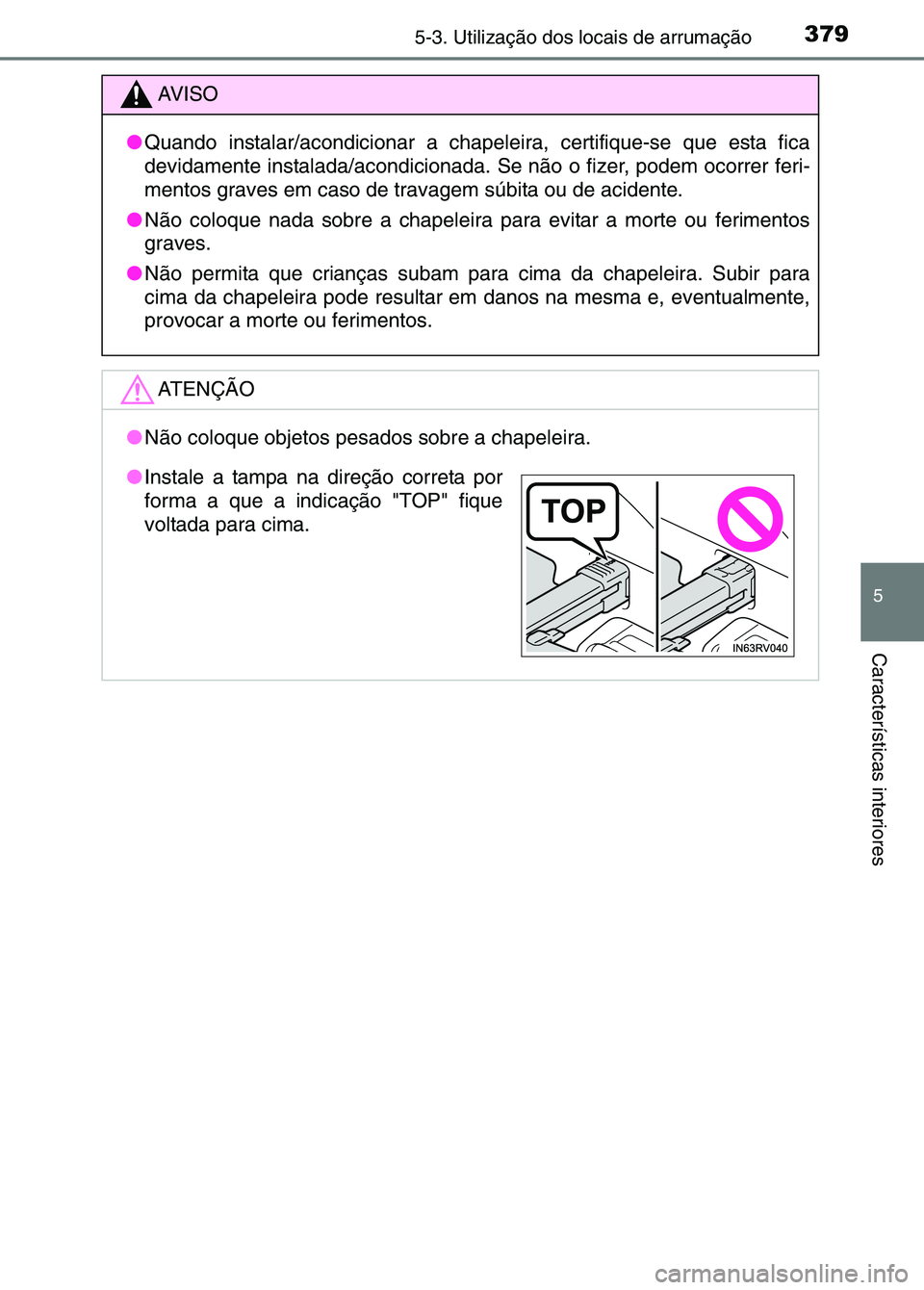

3795-3. Utilização dos locais de arrumação
5
Características interiores
AV I S O
● Quando instalar/acondicionar a chapel eira, certifique-se que esta fica
devidamente instalada/acondicionada. Se não o fizer, podem ocorrer feri-
mentos graves em caso de travagem súbita ou de acidente.
● Não coloque nada sobre a chapeleira pa ra evitar a morte ou ferimentos
graves.
● Não permita que crianças subam pa ra cima da chapeleira. Subir para
cima da chapeleira pode resultar em danos na mesma e, eventualmente,
provocar a morte ou ferimentos.
ATENÇÃO
● Não coloque objetos pes ados sobre a chapeleira.
●Instale a tampa na direção correta por
forma a que a indicação "TOP" fique
voltada para cima.
sec_05-03.fm Page 379 Thursd ay, October 6, 2016 11:59 AM

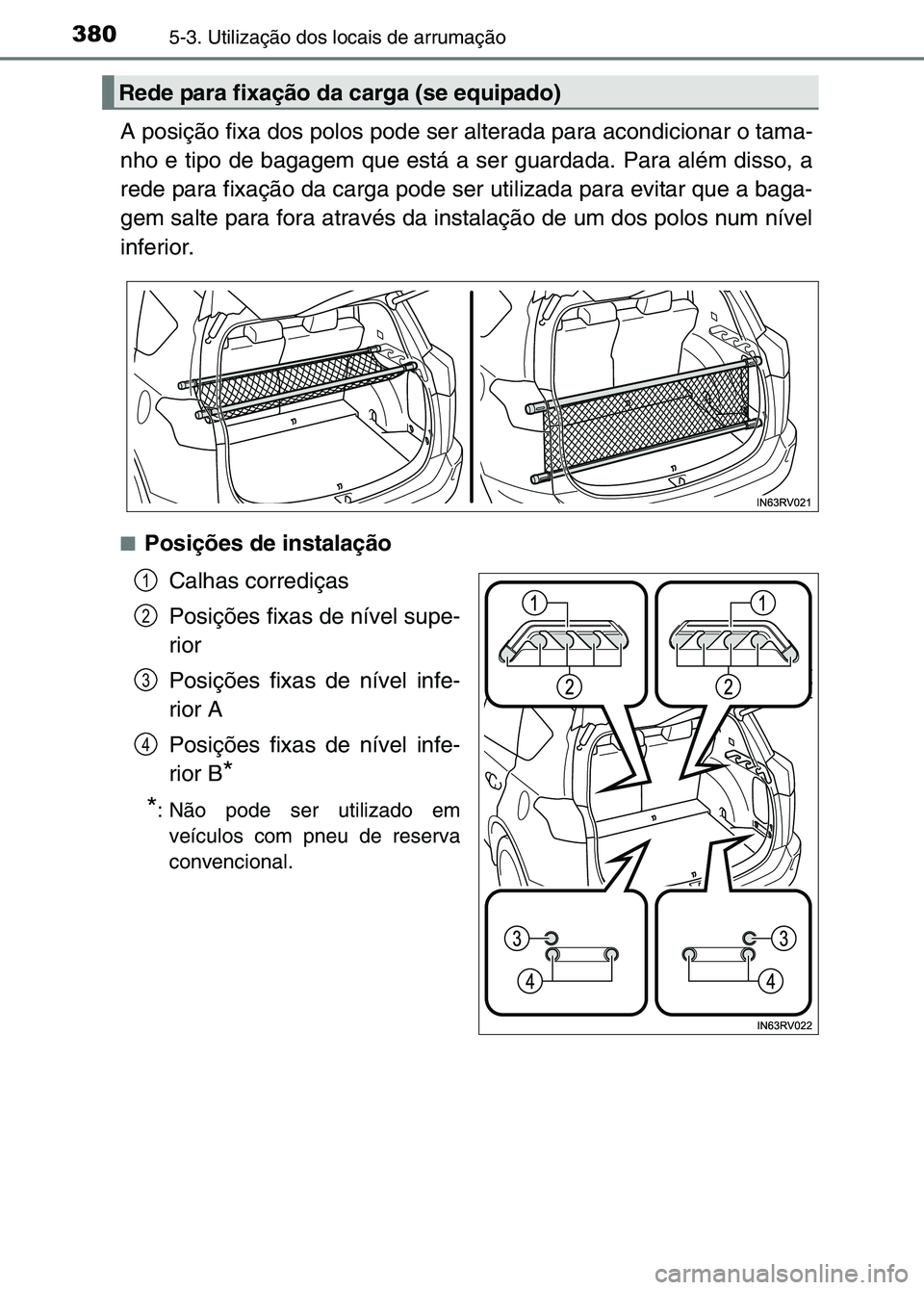

3805-3. Utilização dos locais de arrumação
A posição fixa dos polos pode ser alterada para acondicionar o tama-
nho e tipo de bagagem que está a ser guardada. Para além disso, a
rede para fixação da carga pode ser utilizada para evitar que a baga-
gem salte para fora através da instalação de um dos polos num nível
inferior.
■Posições de instalaçãoCalhas corrediças
Posições fixas de nível supe-
rior
Posições fixas de nível infe-
rior A
Posições fixas de nível infe-
rior B
*
*
: Não pode ser utilizado em veículos com pneu de reserva
convencional.
Rede para fixação da carga (se equipado)
1
2
3
4
sec_05-03.fm Page 380 Thursd ay, October 6, 2016 11:59 AM

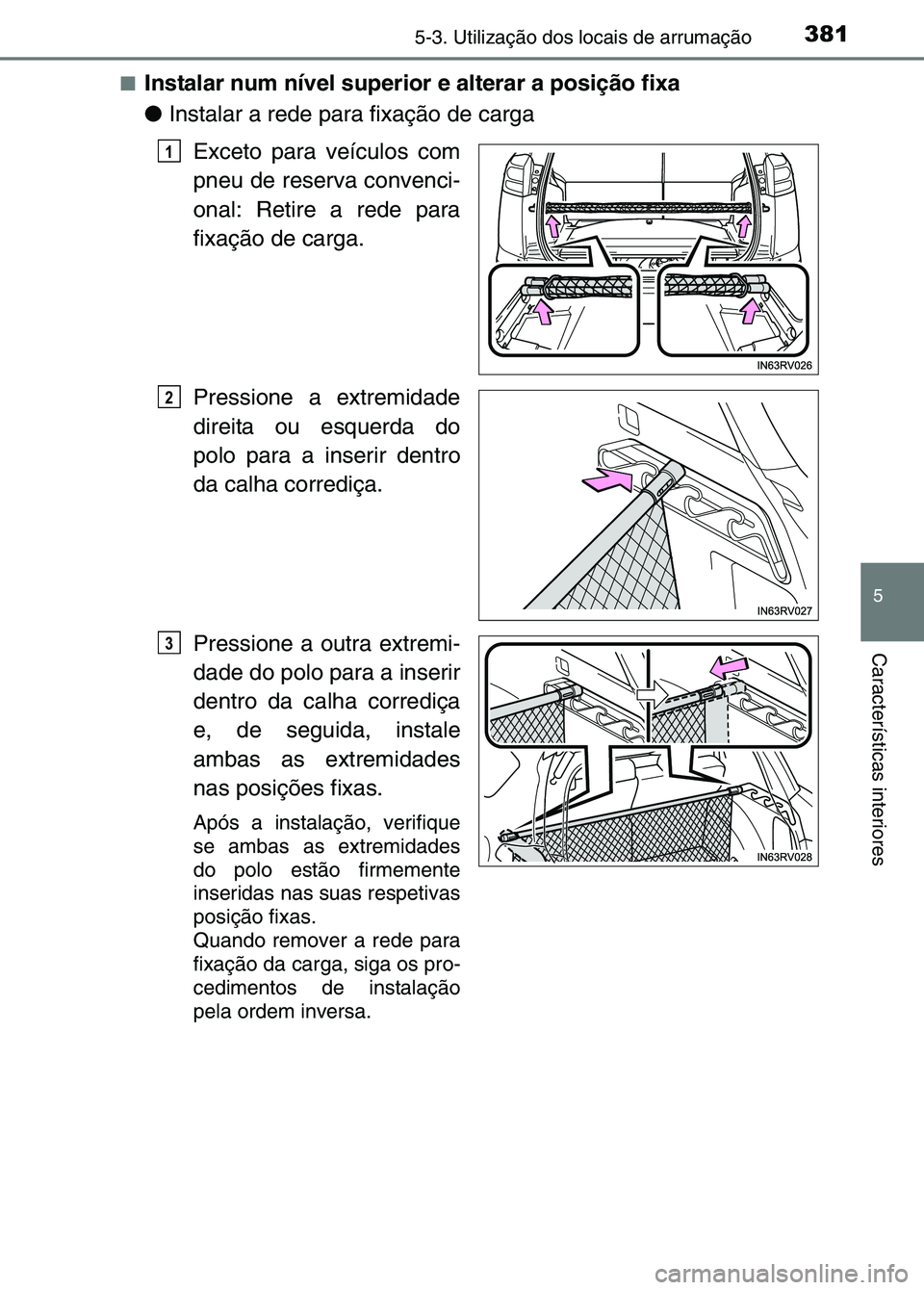

3815-3. Utilização dos locais de arrumação
5
Características interiores
■Instalar num nível superior e alterar a posição fixa
●Instalar a rede para fixação de carga
Exceto para veículos com
pneu de reserva convenci-
onal: Retire a rede para
fixação de carga.
Pressione a extremidade
direita ou esquerda do
polo para a inserir dentro
da calha corrediça.
Pressione a outra extremi-
dade do polo para a inserir
dentro da calha corrediça
e, de seguida, instale
ambas as extremidades
nas posições fixas.
Após a instalação, verifique
se ambas as extremidades
do polo estão firmemente
inseridas nas suas respetivas
posição fixas.
Quando remover a rede para
fixação da carga, siga os pro-
cedimentos de instalação
pela ordem inversa.
1
2
3
sec_05-03.fm Page 381 Thursd ay, October 6, 2016 11:59 AM

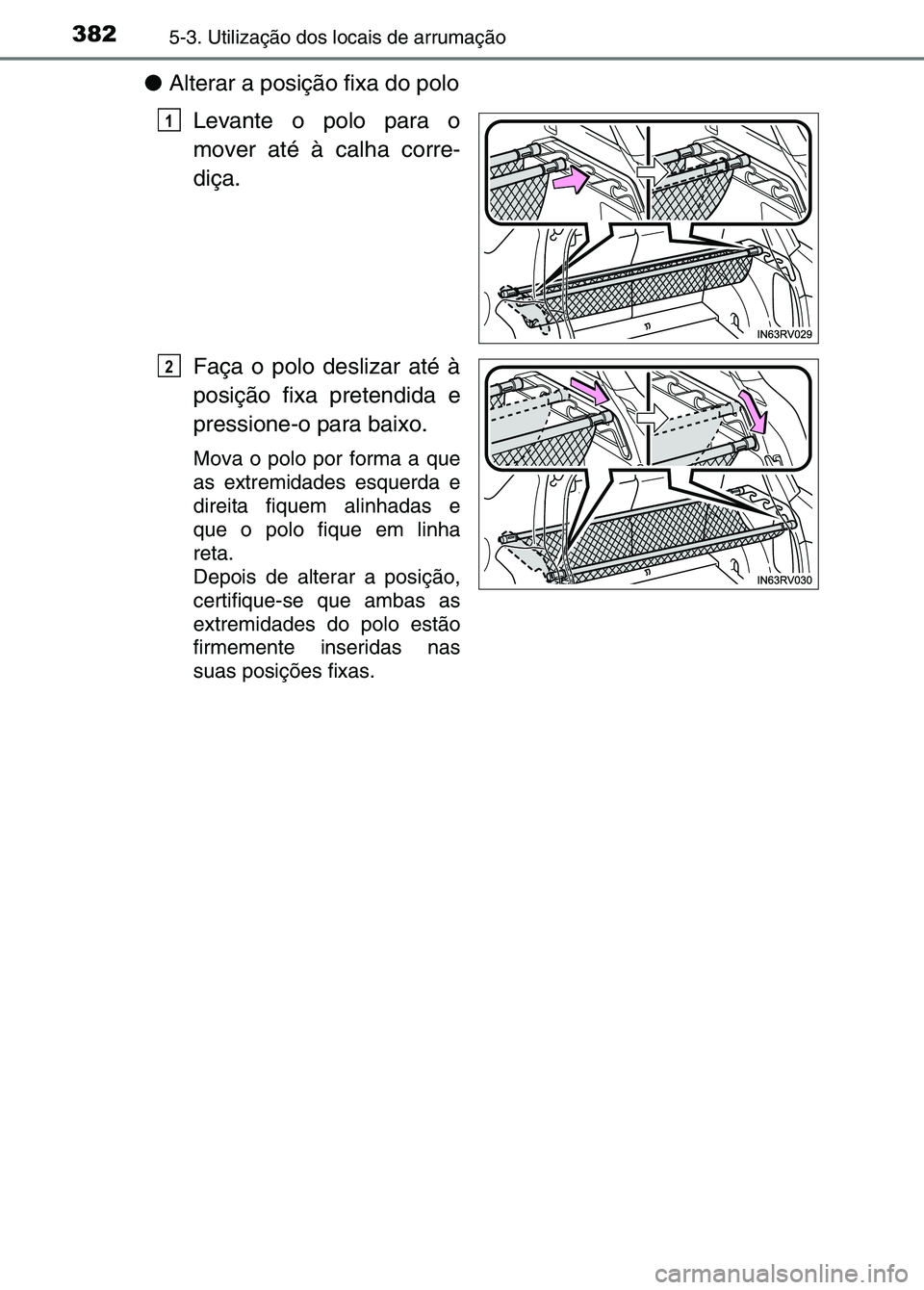

3825-3. Utilização dos locais de arrumação
●Alterar a posição fixa do polo
Levante o polo para o
mover até à calha corre-
diça.
Faça o polo deslizar até à
posição fixa pretendida e
pressione-o para baixo.
Mova o polo por forma a que
as extremidades esquerda e
direita fiquem alinhadas e
que o polo fique em linha
reta.
Depois de alterar a posição,
certifique-se que ambas as
extremidades do polo estão
firmemente inseridas nas
suas posições fixas.
1
2
sec_05-03.fm Page 382 Thursd ay, October 6, 2016 11:59 AM

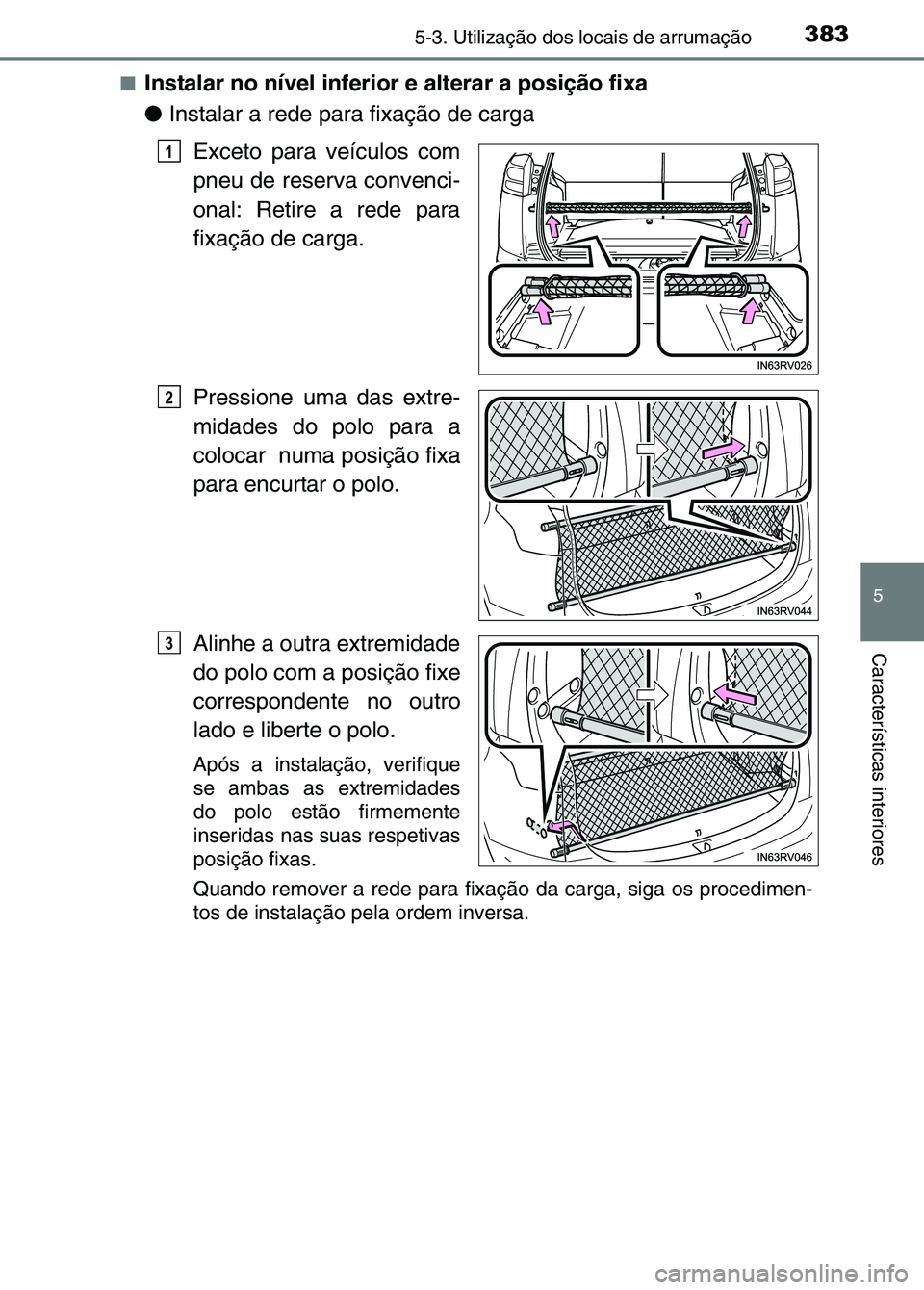

3835-3. Utilização dos locais de arrumação
5
Características interiores
■Instalar no nível inferior e alterar a posição fixa
●Instalar a rede para fixação de carga
Exceto para veículos com
pneu de reserva convenci-
onal: Retire a rede para
fixação de carga.
Pressione uma das extre-
midades do polo para a
colocar numa posição fixa
para encurtar o polo.
Alinhe a outra extremidade
do polo com a posição fixe
correspondente no outro
lado e liberte o polo.
Após a instalação, verifique
se ambas as extremidades
do polo estão firmemente
inseridas nas suas respetivas
posição fixas.
Quando remover a rede para fixa ção da carga, siga os procedimen-
tos de instalação pela ordem inversa.
1
2
3
sec_05-03.fm Page 383 Thursd ay, October 6, 2016 11:59 AM

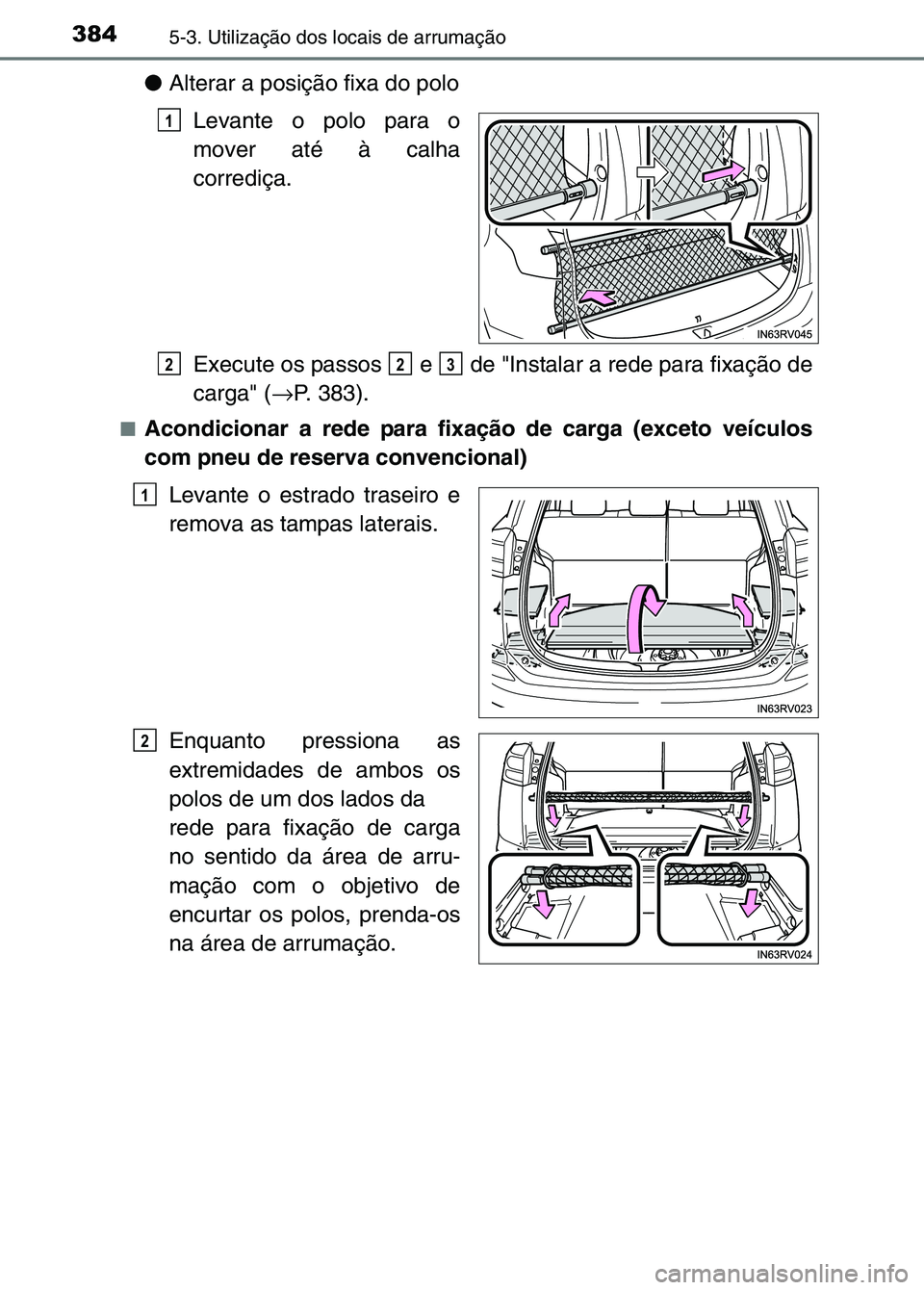

3845-3. Utilização dos locais de arrumação
●Alterar a posição fixa do polo
Levante o polo para o
mover até à calha
corrediça.
Execute os passos e de "Instalar a rede para fixação de
carga" ( →P. 383).
■Acondicionar a rede para fixação de carga (exceto veículos
com pneu de reserva convencional)
Levante o estrado traseiro e
remova as tampas laterais.
Enquanto pressiona as
extremidades de ambos os
polos de um dos lados da
rede para fixação de carga
no sentido da área de arru-
mação com o objetivo de
encurtar os polos, prenda-os
na área de arrumação.
1
223
1
2
