2016 MAZDA MODEL 3 HATCHBACK Kezelési útmutató (in Hungarian)

Távolsági fényszóró izzói (menetfénnyel
szerelt modell)
1. Ellenőrizze, hogy a gyújtáskapcsoló és
a fényszóró kapcsolója is ki van
kapcsolva.
2. Nyissa fel a motorháztetőt.
3. Forgassa el a burkolatot az óramutató
járásával ellentétes irányba, és távolítsa
el.

4. Az óramutató járásával ellentétesen
fordítsa el és vegye ki a foglalatot az
izzóval.

5. Szerelje be az új izzót, fordított
sorrendben követve a kivételnél
alkalmazott eljárást.
Távolsági fényszóró izzói (menetfény
nélküli modell)
1. Ellenőrizze, hogy a gyújtáskapcsoló és
a fényszóró kapcsolója is ki van
kapcsolva.
2. Nyissa fel a motorháztetőt.
3. Válassza le az egységről a csatlakozót
úgy, hogy az ujjával nyomja a rajta
lévő fület, majd lefelé húzza a
csatlakozót.

4. Fordítsa el és vegye ki a foglalatot az
izzóval. Finoman egyenesen hátrafelé
húzva óvatosan vegye ki az izzót a
fényszóróban lévő foglalatából.

5. Szerelje be az új izzót, fordított
sorrendben követve a kivételnél
alkalmazott eljárást.
Karbantartás és ápolás
Tulajdonos által elvégzendő karbantartás
6-57

Első irányjelzők, helyzetjelzők/első
szélességjelző lámpák (halogénizzós
fényszórókkal)*, első szélességjelző
lámpák (LED-es fényszórókkal)*
1. Ha a jobb oldali izzót cseréli, indítsa
be a motort, forgassa a kormánykereket
ütközésig balra, majd állítsa le a
motort. Ha a bal oldali izzót cseréli,
forgassa a kormánykereket jobbra,
majd állítsa le a motort.
2. A fényszóró legyen kikapcsolt
állapotban.
3. Húzza meg a műanyag rögzítők
közepét, majd vegye ki a rögzítőket.

Kiszerelés
Beszerelés
4. Forgassa a csavart az óramutató
járásával ellentétes irányba, majd
csavarja ki, azután fejtse le részben a
sárfogót.

5.(Első irányjelzők)
Válassza le az egységről a csatlakozót
úgy, hogy az ujjával nyomja a rajta
lévő fület, majd lefelé húzza a
csatlakozót.

6. Az óramutató járásával ellentétesen
fordítsa el és vegye ki a foglalatot az
izzóval.
Karbantartás és ápolás
Tulajdonos által elvégzendő karbantartás
6-58*Egyes modelleken.

7. Vegye ki az izzót a foglalatból.
Első irányjelzők

Helyzetjelzők/első szélességjelző
lámpák (halogénizzós
fényszórókkal), első szélességjelző
lámpák (LED-es fényszórókkal)

8. Szerelje be az új izzót, fordított
sorrendben követve a kivételnél
alkalmazott eljárást.
Első ködlámpák*, oldalsó irányjelzők,
féklámpák (LED-es), hátsó lámpák/
hátsó szélességjelző lámpák (LED-es)*,
hátsó lámpák (csomagtérajtó/
csomagtérfedél felőli oldal)*,
pótféklámpa
A LED-es fényforrás egységenként nem
cserélhető, mert az egész egy
egybeintegrált egység.
A LED-es fényforrást az egész egységgel
együtt kell kicserélni. Ha cserélni kell,
javasoljuk, hogy forduljon egy hivatalos
Mazda márkaszervizhez.
Hátsó irányjelzők, féklámpák/hátsó
lámpák/hátsó szélességjelző lámpák
(izzós kivitel)*
Saloon
1. Ellenőrizze, hogy a gyújtáskapcsoló és
a fényszóró kapcsolója is ki van
kapcsolva.
2. Húzza meg a műanyag rögzítők
közepét, majd vegye ki a rögzítőket.
3. Távolítsa el a csomagtér hátulsó
kárpitját.

BeszerelésKiszerelés
4. Húzza meg a műanyag rögzítők
közepét, majd vegye ki a rögzítőket.
Karbantartás és ápolás
Tulajdonos által elvégzendő karbantartás
*Egyes modelleken.6-59

5. Fejtse le a csomagtér oldalsó kárpitját.

Kiszerelés
Beszerelés
6. Az óramutató járásával ellentétesen
fordítsa el és vegye ki a foglalatot az
izzóval.
Hátsó irányjelzők

Féklámpák/hátsó lámpák/hátsó
szélességjelző lámpák (izzós kivitel)

7. Válassza le az egységről a csatlakozót
úgy, hogy az ujjával nyomja a rajta
lévő fület, majd lefelé húzza a
csatlakozót.
Hátsó irányjelzők

Karbantartás és ápolás
Tulajdonos által elvégzendő karbantartás
6-60

Féklámpák/hátsó lámpák/hátsó
szélességjelző lámpák (izzós kivitel)

8. Húzza ki az izzót.
Hátsó irányjelzők, féklámpák/hátsó
lámpák/hátsó szélességjelző lámpák
(izzós kivitel)

9. Szerelje be az új izzót, fordított
sorrendben követve a kivételnél
alkalmazott eljárást.
Hatchback
(Bal oldal)
1. Ellenőrizze, hogy a gyújtáskapcsoló és
a fényszóró kapcsolója is ki van
kapcsolva.
2. Vegye le a fedelet.

3. Az óramutató járásával ellentétesen
fordítsa el és vegye ki a foglalatot az
izzóval.
Hátsó irányjelzők

Féklámpa/hátsó lámpa (izzós
kivitel)

Karbantartás és ápolás
Tulajdonos által elvégzendő karbantartás
6-61

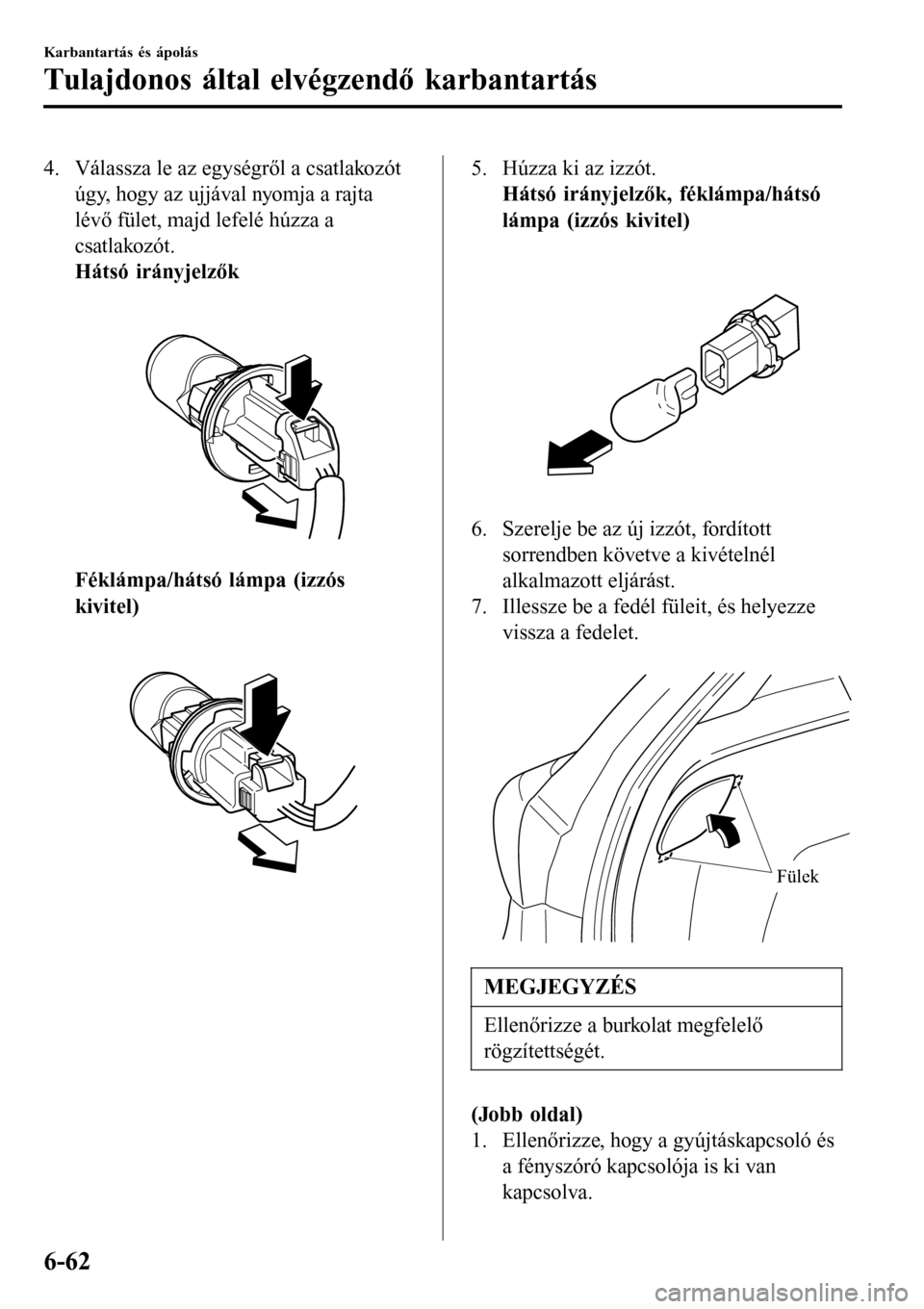

4. Válassza le az egységről a csatlakozót
úgy, hogy az ujjával nyomja a rajta
lévő fület, majd lefelé húzza a
csatlakozót.
Hátsó irányjelzők

Féklámpa/hátsó lámpa (izzós
kivitel)

5. Húzza ki az izzót.
Hátsó irányjelzők, féklámpa/hátsó
lámpa (izzós kivitel)

6. Szerelje be az új izzót, fordított
sorrendben követve a kivételnél
alkalmazott eljárást.
7. Illessze be a fedél füleit, és helyezze
vissza a fedelet.

Fülek
MEGJEGYZÉS
Ellenőrizze a burkolat megfelelő
rögzítettségét.
(Jobb oldal)
1. Ellenőrizze, hogy a gyújtáskapcsoló és
a fényszóró kapcsolója is ki van
kapcsolva.
Karbantartás és ápolás
Tulajdonos által elvégzendő karbantartás
6-62

2. Forgassa el a gombot, és távolítsa el a
burkolatot.

3. Csavarja a szárnyas csavart és az emelő
csavarját az óramutató járásával
ellentétes irányban.

4. Vegye elő az emelőt.
5. Az óramutató járásával ellentétesen
fordítsa el és vegye ki a foglalatot az
izzóval.
Hátsó irányjelzők

Féklámpák/hátsó lámpák/hátsó
szélességjelző lámpák (izzós kivitel)

Karbantartás és ápolás
Tulajdonos által elvégzendő karbantartás
6-63

6. Válassza le az egységről a csatlakozót
úgy, hogy az ujjával nyomja a rajta
lévő fület, majd lefelé húzza a
csatlakozót.
Hátsó irányjelzők

Féklámpák/hátsó lámpák/hátsó
szélességjelző lámpák (izzós kivitel)

7. Húzza ki az izzót.
Hátsó irányjelzők, féklámpák/hátsó
lámpák/hátsó szélességjelző lámpák
(izzós kivitel)

8. Szerelje be az új izzót.
9. Helyezze be a szárnyas csavart az
emelőbe úgy, hogy az emelő csavarja
lefele nézzen, és az óramutató járásával
megegyezően forgatva ideiglenesen
húzza meg a szárnyas csavart.
10. Forgassa az emelő csavarját a képen
látható irányba.

11. Forgassa el teljesen a szárnyas csavart,
hogy biztosítsa az emelőt.
Karbantartás és ápolás
Tulajdonos által elvégzendő karbantartás
6-64
