2016 MAZDA MODEL 3 HATCHBACK Kezelési útmutató (in Hungarian)

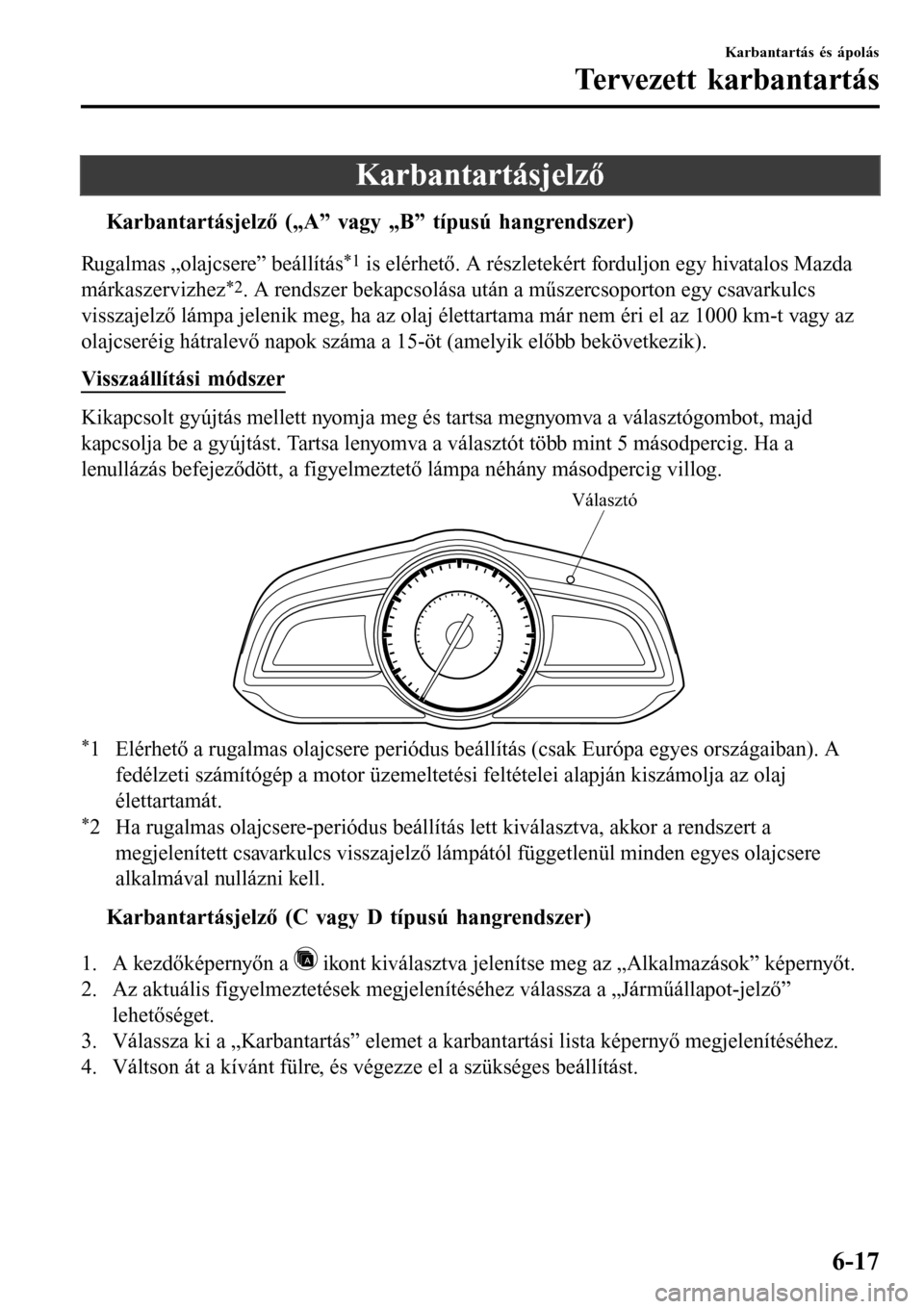

Karbantartásjelző
tKarbantartásjelz (ŒAŽ vagy ŒBŽ típusú hangrendszer)
Rugalmas „olajcsere” beállítás*1 is elérhető. A részletekért forduljon egy hivatalos Mazda
márkaszervizhez
*2. A rendszer bekapcsolása után a műszercsoporton egy csavarkulcs
visszajelző lámpa jelenik meg, ha az olaj élettartama már nem éri el az 1000 km-t vagy az
olajcseréig hátralevő napok száma a 15-öt (amelyik előbb bekövetkezik).
Visszaállítási módszer
Kikapcsolt gyújtás mellett nyomja meg és tartsa megnyomva a választógombot, majd
kapcsolja be a gyújtást. Tartsa lenyomva a választót több mint 5 másodpercig. Ha a
lenullázás befejeződött, a figyelmeztető lámpa néhány másodpercig villog.
Választó
*1 Elérhető a rugalmas olajcsere periódus beállítás (csak Európa egyes országaiban). A
fedélzeti számítógép a motor üzemeltetési feltételei alapján kiszámolja az olaj
élettartamát.
*2 Ha rugalmas olajcsere-periódus beállítás lett kiválasztva, akkor a rendszert a
megjelenített csavarkulcs visszajelző lámpától függetlenül minden egyes olajcsere
alkalmával nullázni kell.
ttKarbantartásjelző (C vagy D típusú hangrendszer)
1. A kezdőképernyőn a ikont kiválasztva jelenítse meg az „Alkalmazások” képernyőt.
2. Az aktuális figyelmeztetések megjelenítéséhez válassza a „Járműállapot-jelző”
lehetőséget.
3. Válassza ki a „Karbantartás” elemet a karbantartási lista képernyő megjelenítéséhez.
4. Váltson át a kívánt fülre, és végezze el a szükséges beállítást.
Karbantartás és ápolás
Tervezett karbantartás
6-17

A beállításokat személyre szabhatja az alábbi módon:
FülTételMagyarázat
Te r v e z e t tBeállítás Az értesítés be- és kikapcsolható.
Idő (hónap) A kötelező karbantartásig hátralevő idő vagy távolság megjelení-
tése.
Válassza ki ezt az elemet a karbantartási periódus beállításához.
A műszercsoporton a csavarkulcs jelzés/visszajelző lámpa kigyul-
lad, ha az olaj élettartama már nem éri el az 1000 km-t, vagy az
olajcseréig hátralévő napok száma a 15-öt (amelyik előbb bekö-
vetkezik). Távolság (km)
VisszaállításAz idő és a távolság visszaállítása kezdőértékre.
Ha a rendszer be lett kapcsolva, akkor minden egyes olajcsere al-
kalmával nullázni kell.
Gumiabroncsok
forgatásaBeállítás Az értesítés be- és kikapcsolható.
Távolság (km)A gumiabroncsok körkörös felcserélésének esedékességéig hátra-
levő távolságot mutatja.
Válassza ki ezt az elemet a gumiabroncsok körkörös felcserélésé-
re meghatározott távolság beállításához.
A műszercsoportban megjelenő csavarkulcs jelzés/visszajelző
lámpa felkapcsol, ha a hátralévő távolság már nem éri el az 1000
km-t.
VisszaállításA távolság visszaállítása kezdőértékre.
Ha a rendszer be lett kapcsolva, akkor a gumiabroncsok felcseré-
lésének minden egyes alkalmával nullázni kell.
OlajcsereBeállítás
*1Az értesítés be- és kikapcsolható.
Távolság (km)Az olajcsere esedékességéig hátralevő távolságot mutatja.
Válassza ki ezt az elemet az olajcseréhez meghatározott távolság
beállításához.
A műszercsoportban megjelenő csavarkulcs jelzés/visszajelző
lámpa felkapcsol, ha a hátralévő távolság már nem éri el az 1000
km-t.
VisszaállításA távolság visszaállítása kezdőértékre.
Ha a rendszer be lett kapcsolva, akkor azt minden olajcsere alkal-
mával nullázni kell.
*1 Elérhető a rugalmas olajcsere periódus beállítás (csak Európa egyes országaiban). A részletekért forduljon egy
hivatalos Mazda márkaszervizhez.
A rugalmas olajcsere-periódus beállítását követően az alábbi elemek jelennek meg a kijelzőn. A gépkocsi
számítja ki az olaj hátralévő élettartamát az üzemi feltételek alapján, és a műszercsoportban egy csavarkulcs
visszajelző lámpát kigyújtva nyújt tájékoztatást az olajcsere esedékességéről.
Karbantartás és ápolás
Tervezett karbantartás
6-18

FülTételMagyarázat
OlajcsereOlajélettartam (%)Az olajcsere esedékességéig hátralevő olajélettartamot mutatja.
A műszercsoporton megjelenő csavarkulcs jelzés/visszajelző
lámpa kigyullad, ha az olaj élettartama már nem éri el az 1000
km-t, vagy az olajcseréig hátralévő napok száma a 15-öt (ame-
lyik előbb bekövetkezik).
VisszaállításA hátralevő olajélettartam visszaállítása 100%-ra.
A rendszeren olajcsere után visszaállítást kell végezni.
Karbantartás és ápolás
Tervezett karbantartás
6-19

Tulajdonos által elvégzendő karbantartással kapcsolatos
óvintézkedések
Rutinellenőrzések
Javasoljuk, hogy ezeket naponta, vagy legalább hetente ellenőrizze.
•Motorolajszint (6-32. oldal)
•Hűtőfolyadék szintje (6-33. oldal)
•Fék- és tengelykapcsoló-folyadék szintje (6-35. oldal)
•Ablakmosó folyadék szintje (6-38. oldal)
•Akkumulátor karbantartása (6-45. oldal)
•Gumiabroncsnyomás (6-49. oldal)

A nem megfelelő vagy hiányos karbantartás problémákat okozhat. Ebben a fejezetben csak a
könnyen elvégezhető műveletekhez adunk útmutatásokat.

Amint a Bevezetésben (6-2. oldal) elmagyaráztuk, bizonyos munkák csak speciális
szerszámokkal, képzett szakember által végezhetők el.

A garanciális időszak alatt a saját kezűleg, nem megfelelően elvégzett karbantartás hatással
lehet a garanciára. Részletes tájékoztatást a járműhöz külön mellékelt Mazda
garanciafeltételekben talál. Ha nem biztos abban, hogyan kell elvégezni valamelyik szerviz-
vagy karbantartási műveletet, végeztesse azt szakműhelyben, mi valamelyik hivatalos
Mazda márkaszervizt javasoljuk.

A fáradt olaj és egyéb folyadékok megsemmisítésére szigorú környezetvédelmi előírások
vonatkoznak. Kérjük, hogy a környezetvédelem szem előtt tartásával semmisítse meg a
hulladékokat.

Javasoljuk, hogy a motorolaj és egyéb folyadékok cseréjét bízza hivatalos Mazda
márkaszervizre.
Karbantartás és ápolás
Tulajdonos által elvégzendő karbantartás
6-20

FIGYELMEZTETÉS
Ne végezze saját maga a karbantartást, ha nincs hozzá kellő tudása és
tapasztalata, illetve megfelelő szerszámai és felszerelése. A karbantartási munkát
képzett szakemberrel végeztesse el:
A járművön nem megfelelően elvégzett karbantartás veszélyekkel jár. Egyes
karbantartási munkák során súlyos sérülést szenvedhet.
Ha járó motornál a motorháztető alatt kell dolgoznia, vegyen le magáról minden
ékszert (különösen gyűrűt, karkötőt, órát és nyakláncot), nyakkendőt, sálat és
ezekhez hasonlóan laza ruhadarabot, mielőtt a motor vagy a hűtőventilátor
közelébe kerül, mivel ez utóbbi váratlanul is beindulhat:
Járó motornál veszélyes a motorháztető alatt dolgozni. Még annál is veszélyesebb,
ha közben ékszert vagy laza ruházatot visel.
Az beszorulhat a mozgó alkatrészek közé és sérülést okozhat.
Húzódjon le egy biztonságos helyre, kapcsolja le a gyújtást, majd győződjön
meg róla, hogy a ventilátor leállt-e, mielőtt a hűtőventilátor közelében kezdene
dolgozni:
Forgó hűtőventilátor mellett dolgozni veszélyes. Ha meleg a motor és a motortér,
akkor a ventilátor akkor is tovább foroghat, ha leállította a motort. A ventilátor
megütheti és súlyos sérülést okozhat.
Ne hagyjon semmit a motortérben:
Miután a motortérben elvégezte a szükséges ellenőrzést vagy karbantartási
műveletet, ne felejtsen ott semmit (pl. szerszámot, rongyot).
A motortérben felejtett tárgyak a motor károsodását okozhatják, vagy tüzet és
ezáltal váratlan balesetet eredményezhetnek.
Karbantartás és ápolás
Tulajdonos által elvégzendő karbantartás
6-21

Motorháztető
FIGYELMEZTETÉS
Mindig ellenőrizze, hogy a
motorháztető biztonságosan le van-e
zárva és rögzítve:
A le nem zárt és biztonságosan nem
rögzített motorháztető menet közben
felnyílhat, elzárhatja a vezető elől a
kilátást, aminek súlyos baleset lehet
a következménye.
tA motorháztet felnyitása
1. Parkoló járműnél a kioldókarral oldja
ki a motorháztető rögzítését.

Kioldókar
2. Tegye be a kezét a motorháztető
nyílásába, csúsztassa el jobbra a
biztosítókart, majd emelje fel a
motorháztetőt.

Kar
MEGJEGYZÉS
A kar a gépkocsival szemben állva
annak középvonalától kissé balra
található.
3. Fogja meg a tartórudat a párnázott
részénél, rögzítse a nyíllal jelzett
nyílásában, hogy a motorháztető
felnyitva maradjon.

TartóTartó
Tartórúd
Párnázott
fogantyú
Karbantartás és ápolás
Tulajdonos által elvégzendő karbantartás
6-22

tMotorháztető lecsukása
1. Bizonyosodjon meg arról, hogy a
motorháztető alatt minden zárókupak
és -sapka a helyén van, és nem
maradtak ott oda nem tartozó tárgyak
(pl. szerszámok, olajosdobozok stb.).
2. Emelje meg a motorháztetőt, fogja meg
a tartórudat a párnázott részénél, majd
rögzítse a tartóban. A motorháztető
lecsukása előtt ellenőrizze, hogy a
tartórúd rögzítve van-e a tartóban.

TartóTartó
Tartó
3. Lassan engedje le a motorháztetőt a
lezárt helyzetétől mért kb. 20 cm
magasságig, majd engedje leesni.
VIGYÁZAT
A motorháztető lecsukásához ne
nyomja azt túlságosan nagy erővel,
mint pl. a teljes testsúlyával. Ellenkező
esetben a motorháztető deformálódhat.
Karbantartás és ápolás
Tulajdonos által elvégzendő karbantartás
6-23

A motortér áttekintése
Ablakmosó folyadék tartálya Fék-/tengelykapcsoló folyadék tartálya
NívópálcaAkkumulátor
Biztosítékdoboz
Hűtőrendszer kupakja Hűtőfolyadék kiegyenlítő tartálya
Motorolaj-betöltő nyílás sapkája
Ablakmosó folyadék tartálya Fék-/tengelykapcsoló folyadék tartálya
NívópálcaAkkumulátor
Biztosítékdoboz
Hűtőrendszer kupakja
Automataváltó-folyadék nívópálca
(csak automata sebességváltóhoz)
Hűtőfolyadék kiegyenlítő tartálya Motorolaj-betöltő nyílás sapkája MZR 1.6 SKYACTIV-G 1.5, SKYACTIV-G 2.0 és SKYACTIV-G 2.5
Karbantartás és ápolás
Tulajdonos által elvégzendő karbantartás
6-24
