2016 Hyundai H-1 (Grand Starex) Инструкция по эксплуатации (in Russian)

Действия в непредвиденных случаях
26 6
F080300AEN

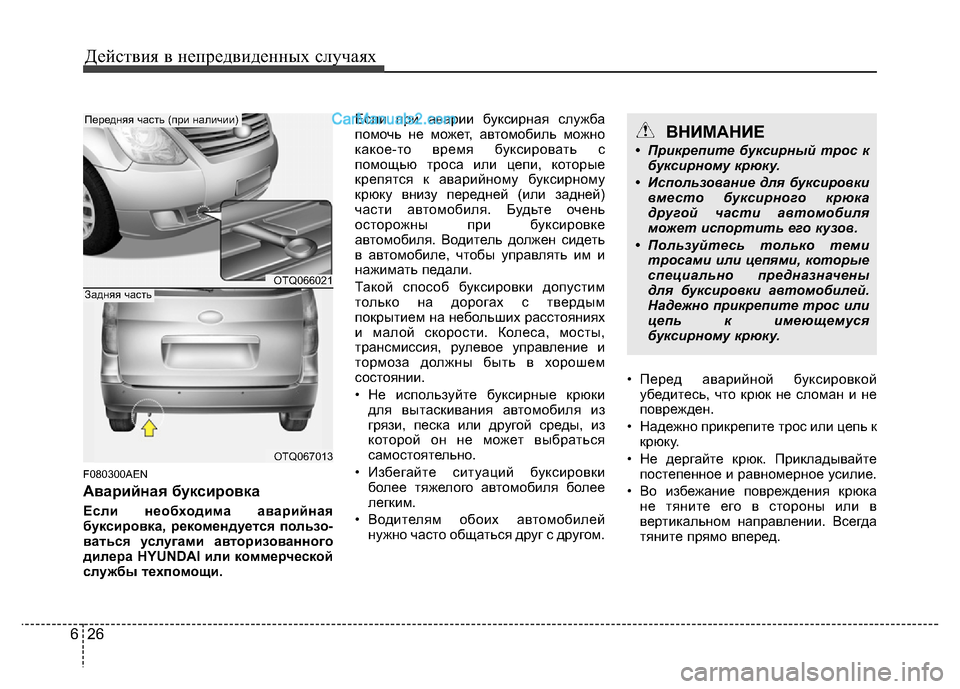

Аварийная буксировка
Если необходима аварийная
буксировка, рекомендуется пользо-
ваться услугами авторизованного
дилера HYUNDAI или коммерческой
службы техпомощи.Если при аварии буксирная служба
помочь не может, автомобиль можно
какое-то время буксировать с
помощью троса или цепи, которые
крепятся к аварийному буксирному
крюку внизу передней (или задней)
части автомобиля. Будьте очень
осторожны при буксировке
автомобиля. Водитель должен сидеть
в автомобиле, чтобы управлять им и
нажимать педали.
Такой способ буксировки допустим
только на дорогах с твердым
покрытием на небольших расстояниях
и малой скорости. Колеса, мосты,
трансмиссия, рулевое управление и
тормоза должны быть в хорошем
состоянии.
• Не используйте буксирные крюки
для вытаскивания автомобиля из
грязи, песка или другой среды, из
которой он не может выбраться
самостоятельно.
• Избегайте ситуаций буксировки
более тяжелого автомобиля более
легким.
• Водителям обоих автомобилей
нужно часто общаться друг с другом. • Перед аварийной буксировкой
убедитесь, что крюк не сломан и не
поврежден.
• Надежно прикрепите трос или цепь к
крюку.
• Не дергайте крюк. Прикладывайте
постепенное и равномерное усилие.
• Во избежание повреждения крюка
не тяните его в стороны или в
вертикальном направлении. Всегда
тяните прямо вперед.
ВНИМАНИЕ
• Прикрепите буксирный трос к
буксирному крюку.
• Использование для буксировки
вместо буксирного крюка
другой части автомобиля
может испортить его кузов.
• Пользуйтесь только теми
тросами или цепями, которые
специально предназначены
для буксировки автомобилей.
Надежно прикрепите трос или
цепь к имеющемуся
буксирному крюку.
OTQ066021
OTQ067013
Передняя часть (при наличии)
Задняя часть

627
Действия в непредвиденных случаях

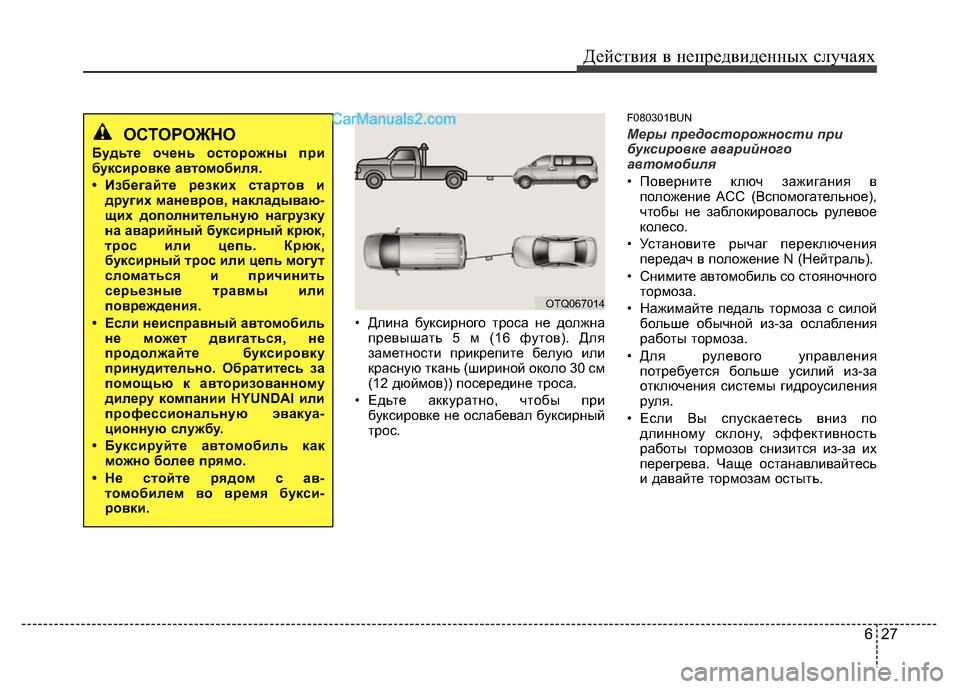

• Длина буксирного троса не должна
превышать 5 м (16 футов). Для
заметности прикрепите белую или
красную ткань (шириной около 30 см
(12 дюймов)) посередине троса.
• Едьте аккуратно, чтобы при
буксировке не ослабевал буксирный
троc.
F080301BUN
Меры предосторожности при
буксировке аварийного
автомобиля
• Поверните ключ зажигания в
положение ACC (Вспомогательное),
чтобы не заблокировалось рулевое
колесо.
• Установите рычаг переключения
передач в положение N (Нейтраль).
• Снимите автомобиль со стояночного
тормоза.
• Нажимайте педаль тормоза с силой
больше обычной из-за ослабления
работы тормоза.
• Для рулевого управления
потребуется больше усилий из-за
отключения системы гидроусиления
руля.
• Если Вы спускаетесь вниз по
длинному склону, эффективность
работы тормозов снизится из-за их
перегрева. Чаще останавливайтесь
и давайте тормозам остыть.ОСТОРОЖНО
Будьте очень осторожны при
буксировке автомобиля.
• Избегайте резких стартов и
других маневров, накладываю
-щих дополнительную нагрузку
на аварийный буксирный крюк,
трос или цепь. Крюк,
буксирный трос или цепь могут
сломаться и причинить
серьезные травмы или
повреждения.
• Если неисправный автомобиль
не может двигаться, не
продолжайте буксировку
принудительно. Обратитесь за
помощью к авторизованному
дилеру компании HYUNDAI или
профессиональную эвакуа
-ционную службу.
•Буксируйте автомобиль как
можно более прямо.
• Не стойте рядом с ав
-томобилем во время букси-ровки.
OTQ067014

F080400AUN
Крюк для крепления к платформе
(для буксировки на эвакуаторе)
ОСТОРОЖНО
Не используйте для буксировки
крюки под передней (или задней)
частью автомобиля. Эти крюки
предназначены ТОЛЬКО для
крепления к платформе.
Использование крепежных
крюков для буксировки приведет
к повреждению крепежных
крюков или переднего бампера и
может стать причиной тяжелой
травмы.
ВНИМАНИЕ
- Автоматическая коробка
передач
• Буксировка автомобиля на всех
четырех колесах допускается
только передним ходом.
Убедитесь, что ключ
зажигания находится в
положении ACC (Вспомо-
гательное) и рулевое колесо
разблокировано. Водитель
должен сидеть в буксируемом
автомобиле, чтобы управлять
им и нажимать педали.
• Во избежание серьезных
повреждений механической
коробки передач, скорость
движения автомобиля при
буксировке не должна
превышать 15 км/ч (10 миль/ч).
• Перед буксировкой проверьте
наличие утечек жидкости
автоматической коробки
передач под автомобилем. При
наличии утечек жидкости
автоматической коробки
передач необходимо исполь
-зовать кузов-платформу или
буксировочную тележку.
628
Действия в непредвиденных случаях

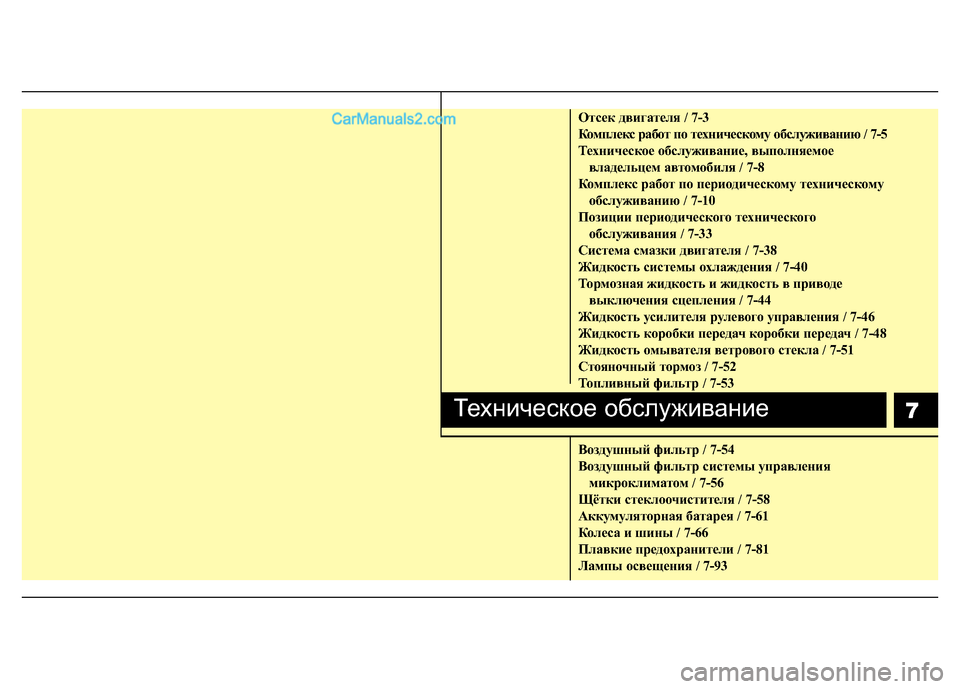

Отсек двигателя / 7-3
Комплекс работ по техническому обслуживанию / 7-5
Техническое обслуживание, выполняемое
владельцем автомобиля / 7-8
Комплекс работ по периодическому техническому
обслуживанию / 7-10
Позиции периодического технического
обслуживания / 7-33
Система смазки двигателя / 7-38
Жидкость системы охлаждения / 7-40
Тормозная жидкость и жидкость в приводе
выключения сцепления / 7-44
Жидкость усилителя рулевого управления / 7-46
Жидкость коробки передач коробки передач / 7-48
Жидкость омывателя ветрового стекла / 7-51
Стояночный тормоз / 7-52
Топливный фильтр / 7-53
Воздушный фильтр / 7-54
Воздушный фильтр системы управления
микроклиматом / 7-56
Щётки стеклоочистителя / 7-58
Аккумуляторная батарея / 7-61
Колеса и шины / 7-66
Плавкие предохранители / 7-81
Лампы освещения / 7-93
7Техническое обслуживание

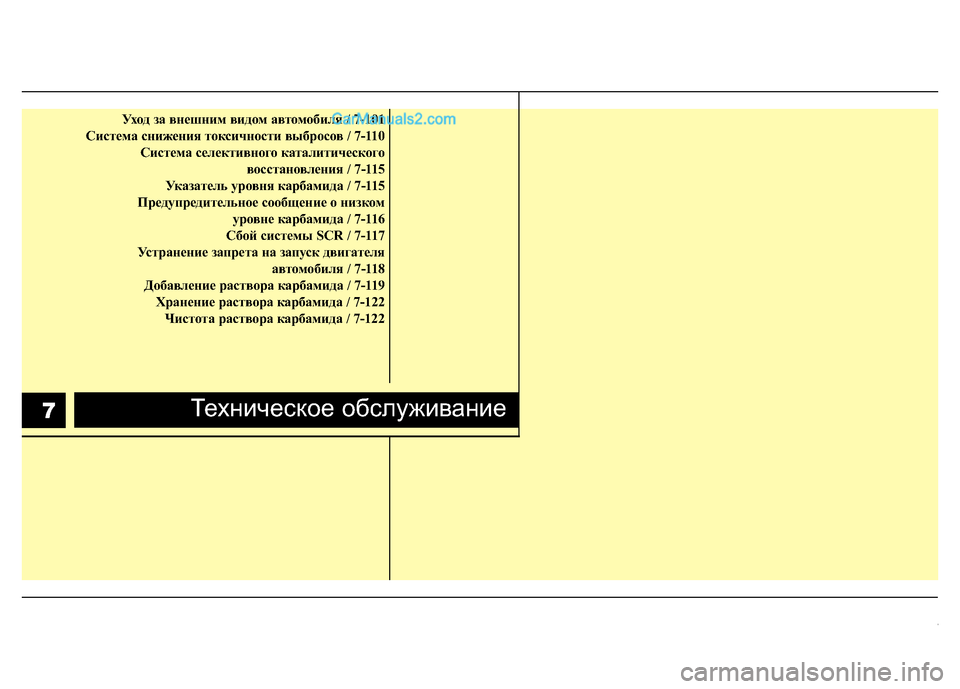

Уход за внешним видом автомобиля / 7-101
Система снижения токсичности выбросов / 7-110
Система селективного каталитического
восстановления / 7-115
Указатель уровня карбамида / 7-115
Предупредительное сообщение о низком
уровне карбамида / 7-116
Сбой системы SCR / 7-117
Устранение запрета на запуск двигателя
автомобиля / 7-118
Добавление раствора карбамида / 7-119
Хранение раствора карбамида / 7-122
Чистота раствора карбамида / 7-122
Техническое обслуживание 7

73
Техническое обслуживание

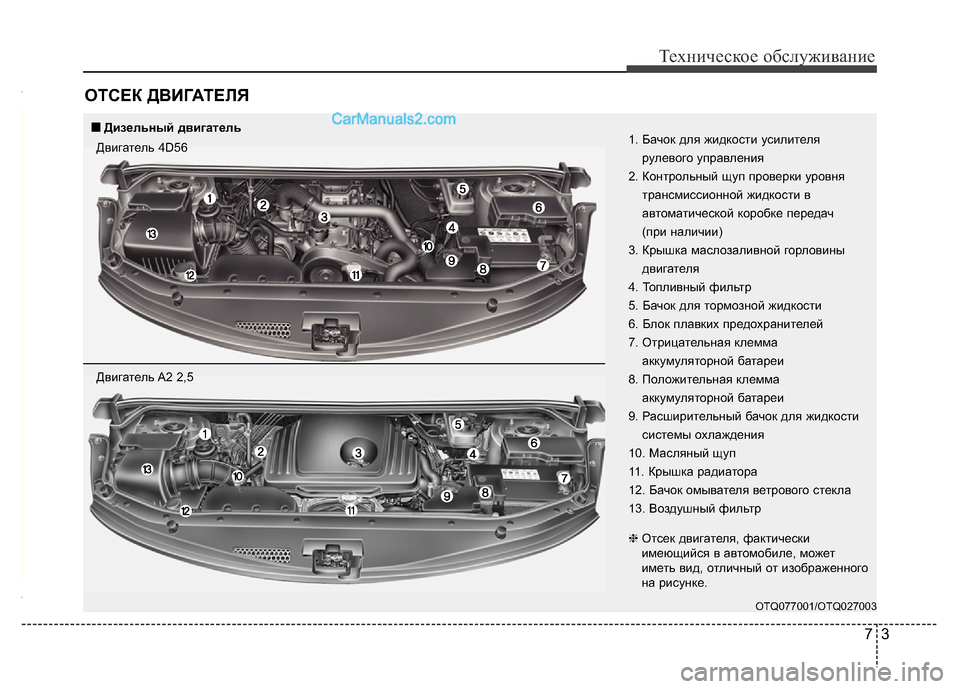

ОТСЕК ДВИГАТЕЛЯ
OTQ077001/OTQ027003
1. Бачок для жидкости усилителя
рулевого управления
2. Контрольный щуп проверки уровня
трансмиссионной жидкости в
автоматической коробке передач
(при наличии)
3. Крышка маслозаливной горловины
двигателя
4. Топливный фильтр
5. Бачок для тормозной жидкости
6. Блок плавких предохранителей
7. Отрицательная клемма
аккумуляторной батареи
8. Положительная клемма
аккумуляторной батареи
9. Расширительный бачок для жидкости
системы охлаждения
10. Масляный щуп
11. Крышка радиатора
12. Бачок омывателя ветрового стекла
13. Воздушный фильтр
❈Отсек двигателя, фактически
имеющийся в автомобиле, может
иметь вид, отличный от изображенного
на рисунке.■■Дизельный двигатель
Двигатель 4D56
Двигатель A2 2,5

Техническое обслуживание
4 7
OTQ077066

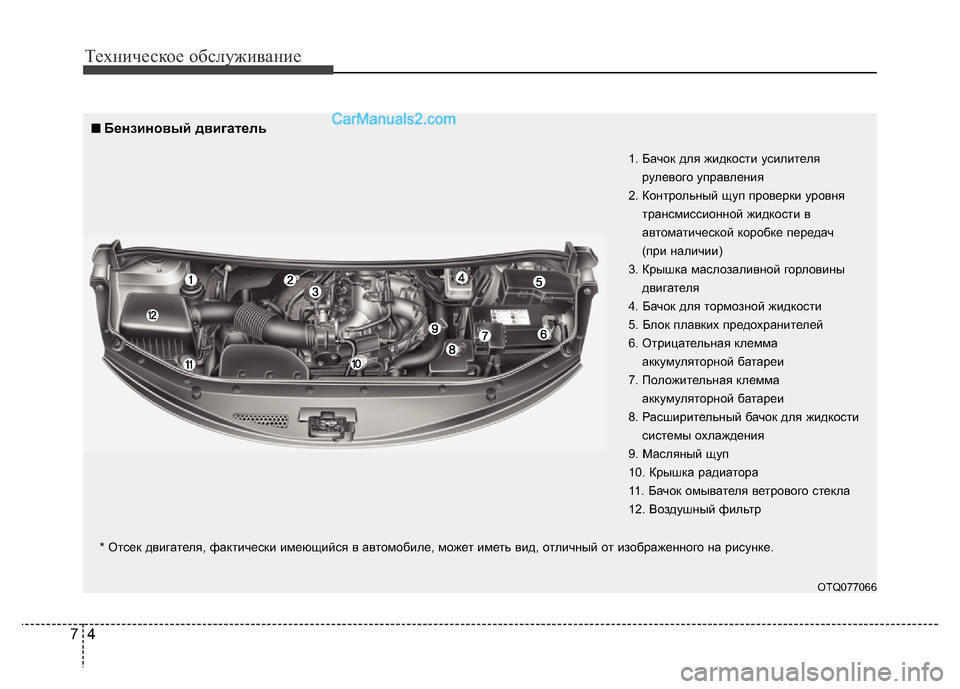

1. Бачок для жидкости усилителя
рулевого управления
2. Контрольный щуп проверки уровня
трансмиссионной жидкости в
автоматической коробке передач
(при наличии)
3. Крышка маслозаливной горловины
двигателя
4. Бачок для тормозной жидкости
5. Блок плавких предохранителей
6. Отрицательная клемма
аккумуляторной батареи
7. Положительная клемма
аккумуляторной батареи
8. Расширительный бачок для жидкости
системы охлаждения
9. Масляный щуп
10. Крышка радиатора
11. Бачок омывателя ветрового стекла
12. Воздушный фильтр
■Бензиновый двигатель
* Отсек двигателя, фактически имеющийся в автомобиле, может иметь вид, отличный от изображенного на рисунке.

75
Техническое обслуживание

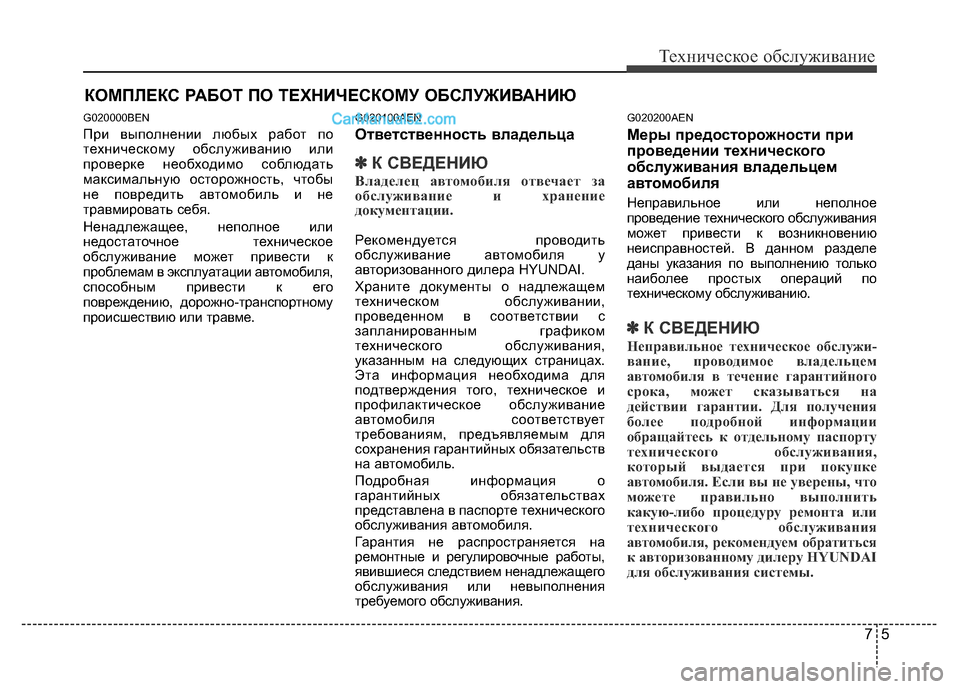

КОМПЛЕКС РАБОТ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ
G020000BEN
При выполнении любых работ по
техническому обслуживанию или
проверке необходимо соблюдать
максимальную осторожность, чтобы
не повредить автомобиль и не
травмировать себя.
Ненадлежащее, неполное или
недостаточное техническое
обслуживание может привести к
проблемам в эксплуатации автомобиля,
способным привести к его
повреждению, дорожно-транспортному
происшествию или травме.
G020100AEN
Ответственность владельца
✽■ ➁▼4➀407
Владелец автомобиля отвечает за
обслуживание и хранение
документации.
Рекомендуется проводить
обслуживание автомобиля у
авторизованного дилера HYUNDAI.
Храните документы о надлежащем
техническом обслуживании,
проведенном в соответствии с
запланированным графиком
технического обслуживания,
указанным на следующих страницах.
Эта информация необходима для
подтверждения того, техническое и
профилактическое обслуживание
автомобиля соответствует
требованиям, предъявляемым для
сохранения гарантийных обязательств
на автомобиль.
Подробная информация о
гарантийных обязательствах
представлена в паспорте технического
обслуживания автомобиля.
Гарантия не распространяется на
ремонтные и регулировочные работы,
явившиеся следствием ненадлежащего
обслуживания или невыполнения
требуемого обслуживания.
G020200AEN
Меры предосторожности при
проведении технического
обслуживания владельцем
автомобиля
Неправильное или неполное
проведение технического обслуживания
может привести к возникновению
неисправностей. В данном разделе
даны указания по выполнению только
наиболее простых операций по
техническому обслуживанию.
✽К СВЕДЕНИЮ
Неправильное техническое обслужи-
вание, проводимое владельцем
автомобиля в течение гарантийного
срока, может сказываться на
действии гарантии. Для получения
более подробной информации
обращайтесь к отдельному паспорту
технического обслуживания,
который выдается при покупке
автомобиля. Если вы не уверены, что
можете правильно выполнить
какую-либо процедуру ремонта или
технического обслуживания
автомобиля, рекомендуем обратиться
к авторизованному дилеру HYUNDAI
для обслуживания системы.
