2016 Hyundai H-1 (Grand Starex) Инструкция по эксплуатации (in Russian)

Системы безопасности автомобиля
48 3

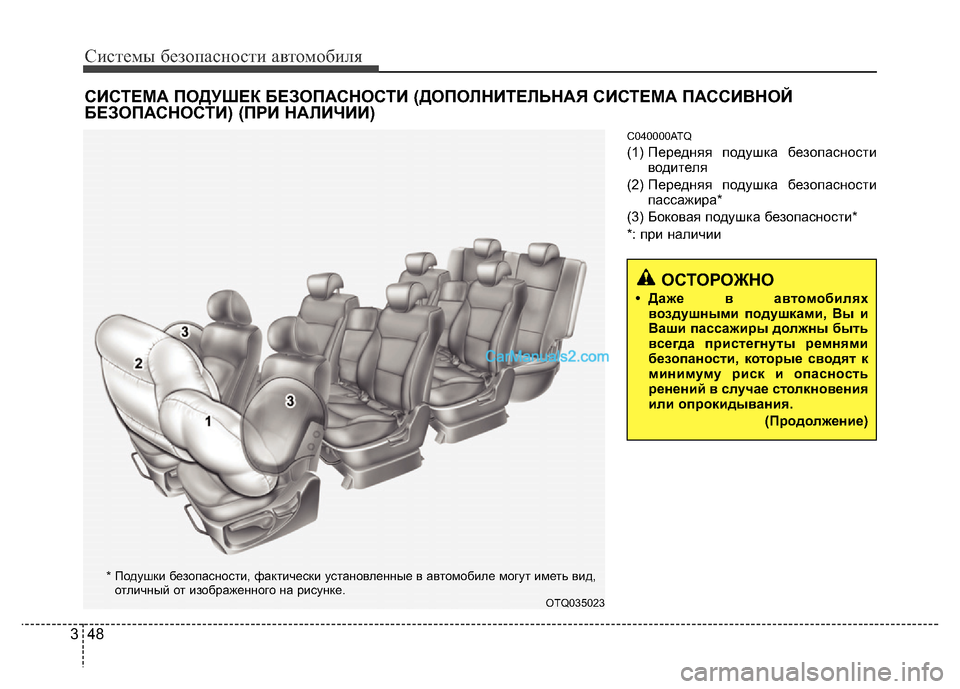

C040000ATQ
(1) Передняя подушка безопасности
водителя
(2) Передняя подушка безопасности
пассажира*
(3) Боковая подушка безопасности*
*: при наличии
OTQ035023
* Подушки безопасности, фактически установленные в автомобиле могут иметь вид,
отличный от изображенного на рисунке.
ОСТОРОЖНО
• Даже в автомобилях
воздушными подушками, Вы и
Ваши пассажиры должны быть
всегда пристегнуты ремнями
безопаности, которые сводят к
минимуму риск и опасность
ренений в случае столкновения
или опрокидывания.
(Продолжение)
СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ
БЕЗОПАСНОСТИ) (ПРИ НАЛИЧИИ)

349
Системы безопасности автомобиля

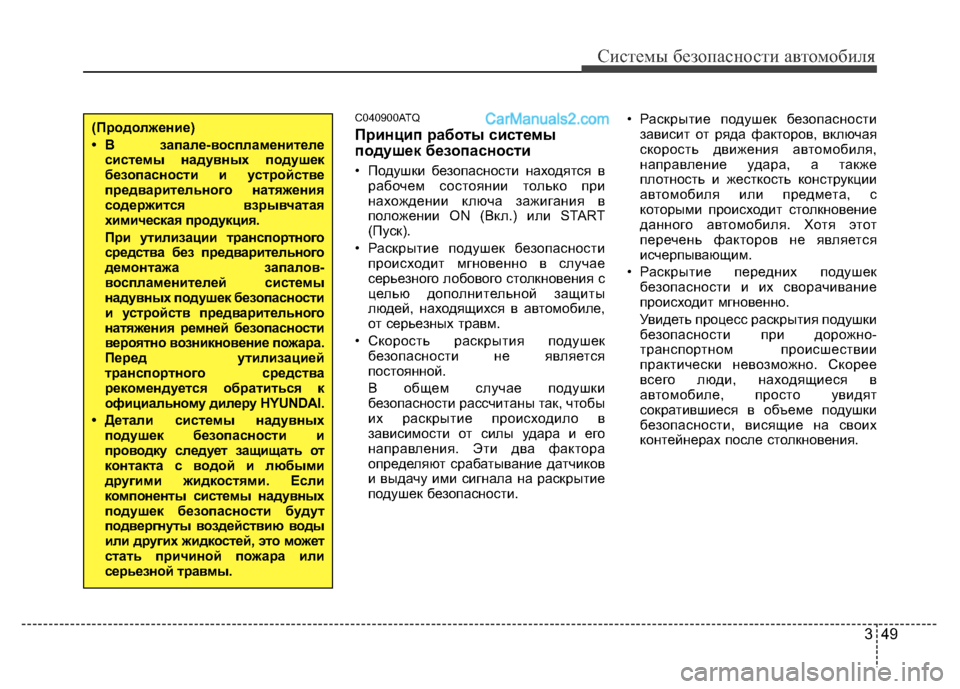

C040900ATQ
Принцип работы системы
подушек безопасности
• Подушки безопасности находятся в
рабочем состоянии только при
нахождении ключа зажигания в
положении ON (Вкл.) или START
(Пуск).
• Раскрытие подушек безопасности
происходит мгновенно в случае
серьезного лобового столкновения с
целью дополнительной защиты
людей, находящихся в автомобиле,
от серьезных травм.
• Скорость раскрытия подушек
безопасности не является
постоянной.
В общем случае подушки
безопасности рассчитаны так, чтобы
их раскрытие происходило в
зависимости от силы удара и его
направления. Эти два фактора
определяют срабатывание датчиков
и выдачу ими сигнала на раскрытие
подушек безопасности.• Раскрытие подушек безопасности
зависит от ряда факторов, включая
скорость движения автомобиля,
направление удара, а также
плотность и жесткость конструкции
автомобиля или предмета, с
которыми происходит столкновение
данного автомобиля. Хотя этот
перечень факторов не является
исчерпывающим.
• Раскрытие передних подушек
безопасности и их сворачивание
происходит мгновенно.
Увидеть процесс раскрытия подушки
безопасности при дорожно-
транспортном происшествии
практически невозможно. Скорее
всего люди, находящиеся в
автомобиле, просто увидят
сократившиеся в объеме подушки
безопасности, висящие на своих
контейнерах после столкновения.
(Продолжение)
• В запале-воспламенителе
системы надувных подушек
безопасности и устройстве
предварительного натяжения
содержится взрывчатая
химическая продукция.
При утилизации транспортного
средства без предварительного
демонтажа запалов-
воспламенителей системы
надувных подушек безопасности
и устройств предварительного
натяжения ремней безопасности
вероятно возникновение пожара.
Перед утилизацией
транспортного средства
рекомендуется обратиться к
официальному дилеру HYUNDAI.
• Детали системы надувных
подушек безопасности и
проводку следует защищать от
контакта с водой и любыми
другими жидкостями. Если
компоненты системы надувных
подушек безопасности будут
подвергнуты воздействию воды
или других жидкостей, это может
стать причиной пожара или
серьезной травмы.

Системы безопасности автомобиля
50 3

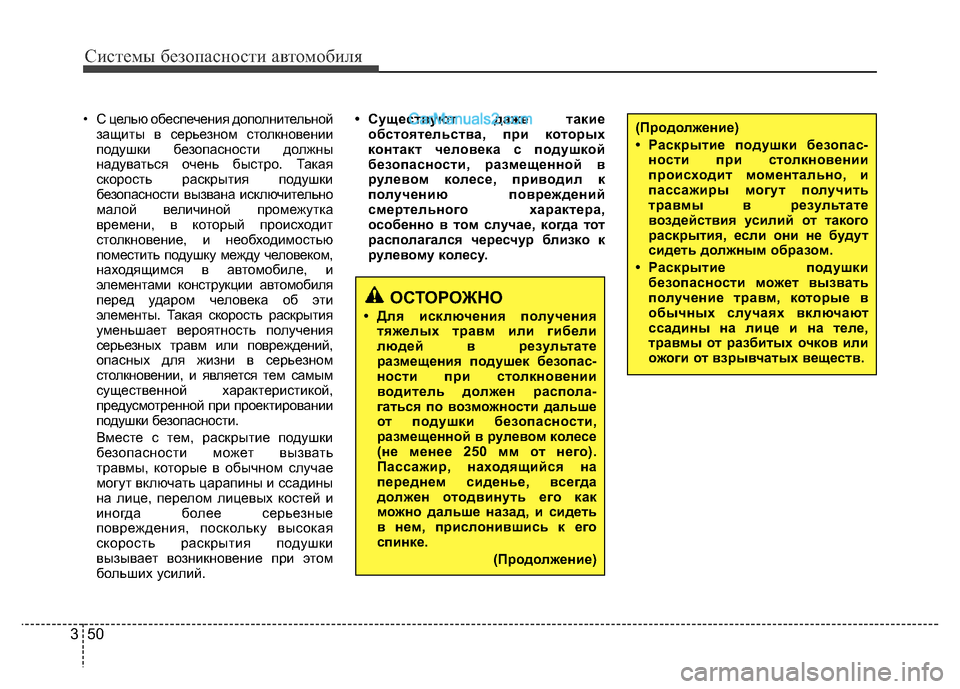

• С целью обеспечения дополнительной
защиты в серьезном столкновении
подушки безопасности должны
надуваться очень быстро. Такая
скорость раскрытия подушки
безопасности вызвана исключительно
малой величиной промежутка
времени, в который происходит
столкновение, и необходимостью
поместить подушку между человеком,
находящимся в автомобиле, и
элементами конструкции автомобиля
перед ударом человека об эти
элементы. Такая скорость раскрытия
уменьшает вероятность получения
серьезных травм или повреждений,
опасных для жизни в серьезном
столкновении, и является тем самым
существенной характеристикой,
предусмотренной при проектировании
подушки безопасности.
Вместе с тем, раскрытие подушки
безопасности может вызвать
травмы, которые в обычном случае
могут включать царапины и ссадины
на лице, перелом лицевых костей и
иногда более серьезные
повреждения, поскольку высокая
скорость раскрытия подушки
вызывает возникновение при этом
больших усилий.• Существуют даже такие
обстоятельства, при которых
контакт человека с подушкой
безопасности, размещенной в
рулевом колесе, приводил к
получению повреждений
смертельного характера,
особенно в том случае, когда тот
располагался чересчур близко к
рулевому колесу.
ОСТОРОЖНО
• Для исключения получения
тяжелых травм или гибели
людей в результате
размещения подушек безопас-
ности при столкновении
водитель должен распола-
гаться по возможности дальше
от подушки безопасности,
размещенной в рулевом колесе
(не менее 250 мм от него).
Пассажир, находящийся на
переднем сиденье, всегда
должен отодвинуть его как
можно дальше назад, и сидеть
в нем, прислонившись к его
спинке.
(Продолжение)
(Продолжение)
• Раскрытие подушки безопас-
ности при столкновении
происходит моментально, и
пассажиры могут получить
травмы в результате
воздействия усилий от такого
раскрытия, если они не будут
сидеть должным образом.
• Раскрытие подушки
безопасности может вызвать
получение травм, которые в
обычных случаях включают
ссадины на лице и на теле,
травмы от разбитых очков или
ожоги от взрывчатых веществ.

351
Системы безопасности автомобиля

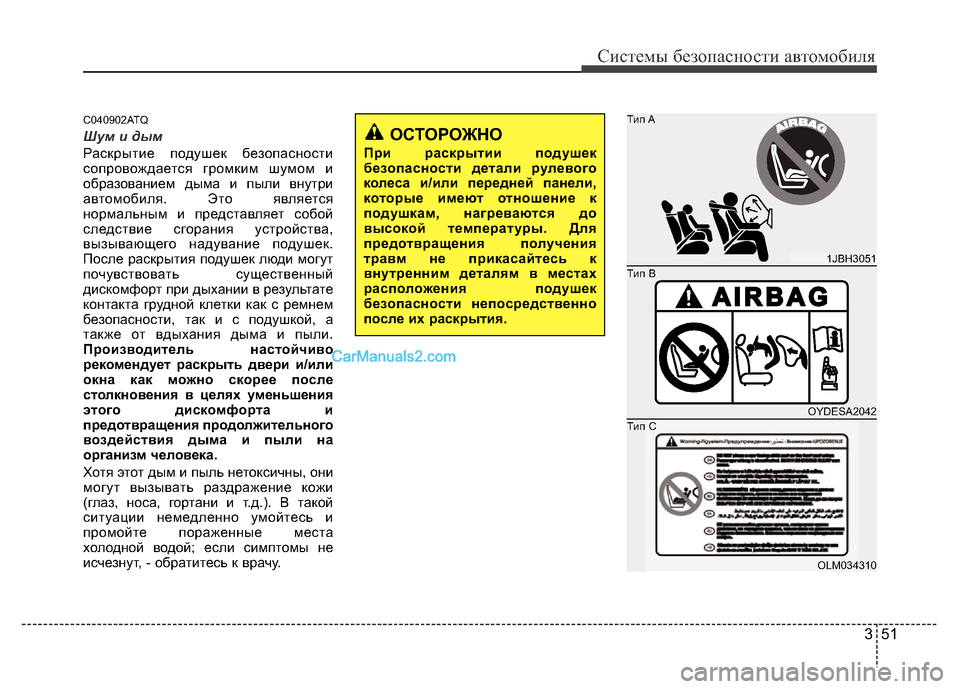

C040902ATQ
Шум и дым
Раскрытие подушек безопасности
сопровождается громким шумом и
образованием дыма и пыли внутри
автомобиля. Это является
нормальным и представляет собой
следствие сгорания устройства,
вызывающего надувание подушек.
После раскрытия подушек люди могут
почувствовать существенный
дискомфорт при дыхании в результате
контакта грудной клетки как с ремнем
безопасности, так и с подушкой, а
также от вдыхания дыма и пыли.
Производитель настойчиво
рекомендует раскрыть двери и/или
окна как можно скорее после
столкновения в целях уменьшения
этого дискомфорта и
предотвращения продолжительного
воздействия дыма и пыли на
организм человека.
Хотя этот дым и пыль нетоксичны, они
могут вызывать раздражение кожи
(глаз, носа, гортани и т.д.). В такой
ситуации немедленно умойтесь и
промойте пораженные места
холодной водой; если симптомы не
исчезнут, - обратитесь к врачу.ОСТОРОЖНО
При раскрытии подушек
безопасности детали рулевого
колеса и/или передней панели,
которые имеют отношение к
подушкам, нагреваются до
высокой температуры. Для
предотвращения получения
травм не прикасайтесь к
внутренним деталям в местах
расположения подушек
безопасности непосредственно
после их раскрытия.
1JBH3051
OYDESA2042
OLM034310
Tип B Tип A
Tип C

Системы безопасности автомобиля
52 3

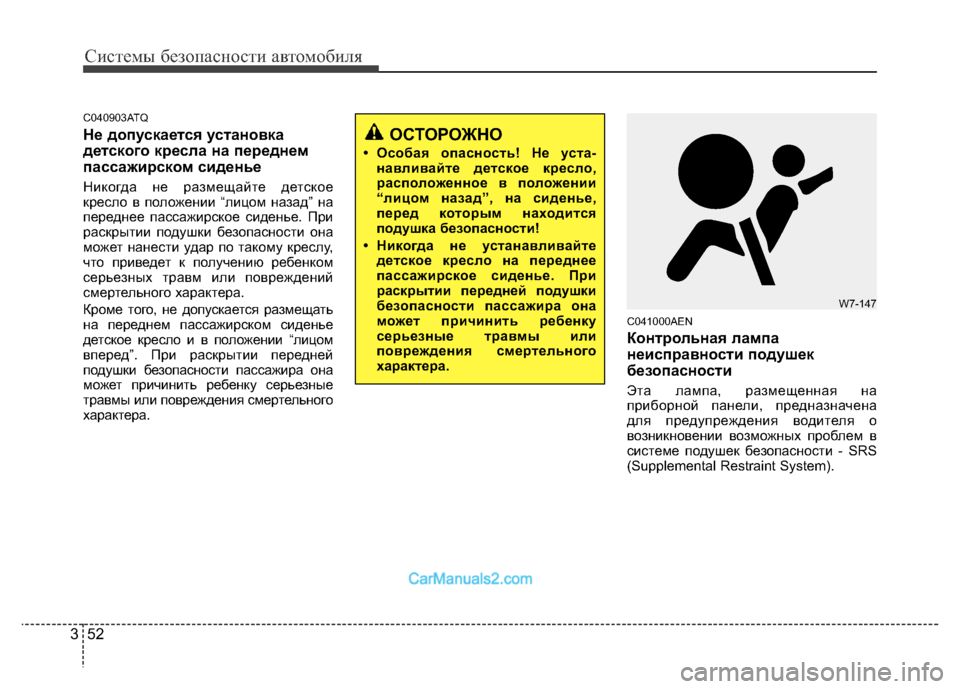

C040903ATQ
Не допускается установка
детского кресла на переднем
пассажирском сиденье
Никогда не размещайте детское
кресло в положении “лицом назад” на
переднее пассажирское сиденье. При
раскрытии подушки безопасности она
может нанести удар по такому креслу,
что приведет к получению ребенком
серьезных травм или повреждений
смертельного характера.
Кроме того, не допускается размещать
на переднем пассажирском сиденье
детское кресло и в положении “лицом
вперед”. При раскрытии передней
подушки безопасности пассажира она
может причинить ребенку серьезные
травмы или повреждения смертельного
характера.
C041000AEN
Контрольная лампа
неисправности подушек
безопасности
Эта лампа, размещенная на
приборной панели, предназначена
для предупреждения водителя о
возникновении возможных проблем в
системе подушек безопасности - SRS
(Supplemental Restraint System).
ОСТОРОЖНО
• Особая опасность! Не уста-
навливайте детское кресло,
расположенное в положении
“лицом назад”, на сиденье,
перед которым находится
подушка безопасности!
• Никогда не устанавливайте
детское кресло на переднее
пассажирское сиденье. При
раскрытии передней подушки
безопасности пассажира она
может причинить ребенку
серьезные травмы или
повреждения смертельного
характера.
W7-147

353
Системы безопасности автомобиля

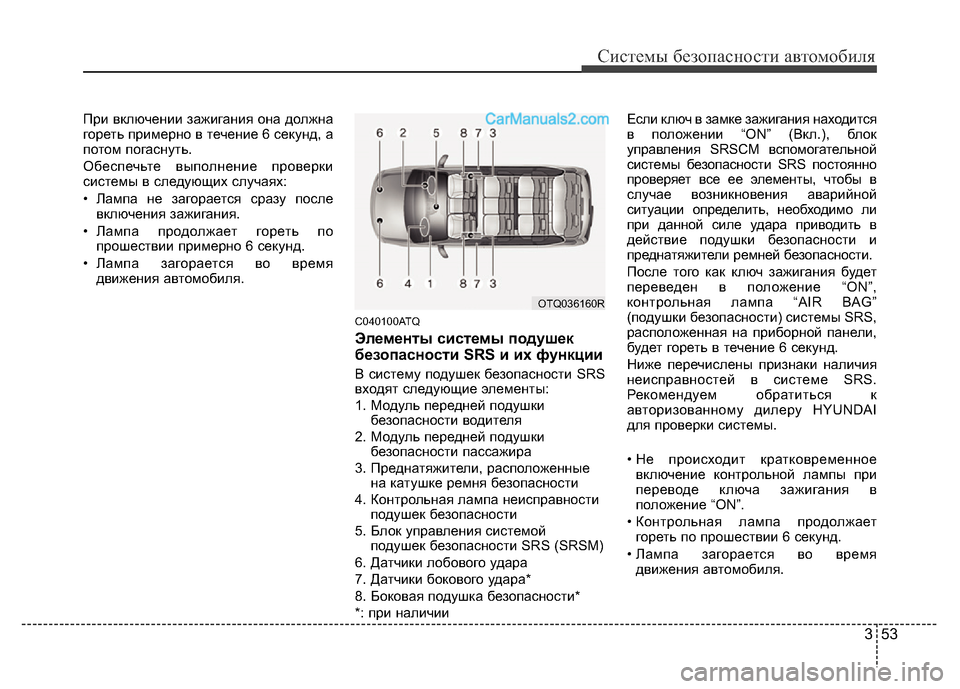

При включении зажигания она должна
гореть примерно в течение 6 секунд, а
потом погаснуть.
Обеспечьте выполнение проверки
системы в следующих случаях:
• Лампа не загорается сразу после
включения зажигания.
• Лампа продолжает гореть по
прошествии примерно 6 секунд.
• Лампа загорается во время
движения автомобиля.
C040100ATQ
Элементы системы подушек
безопасности SRS и их функции
В систему подушек безопасности SRS
входят следующие элементы:
1. Модуль передней подушки
безопасности водителя
2. Модуль передней подушки
безопасности пассажира
3. Преднатяжители, расположенные
на катушке ремня безопасности
4. Контрольная лампа неисправности
подушек безопасности
5. Блок управления системой
подушек безопасности SRS (SRSM)
6. Датчики лобового удара
7. Датчики бокового удара*
8. Боковая подушка безопасности*
*: при наличииЕсли ключ в замке зажигания находится
в положении “ON” (Вкл.), блок
управления SRSCM вспомогательной
системы безопасности SRS постоянно
проверяет все ее элементы, чтобы в
случае возникновения аварийной
ситуации определить, необходимо ли
при данной силе удара приводить в
действие подушки безопасности и
преднатяжители ремней безопасности.
После того как ключ зажигания будет
переведен в положение “ON”,
контрольная лампа “AIR BAG”
(подушки безопасности) системы SRS,
расположенная на приборной панели,
будет гореть в течение 6 секунд.
Ниже перечислены признаки наличия
неисправностей в системе SRS.
Рекомендуем обратиться к
авторизованному дилеру HYUNDAI
для проверки системы.
• Не происходит кратковременное
включение контрольной лампы при
переводе ключа зажигания в
положение “ON”.
• Контрольная лампа продолжает
гореть по прошествии 6 секунд.
• Лампа загорается во время
движения автомобиля.
OTQ036160R

Системы безопасности автомобиля
54 3

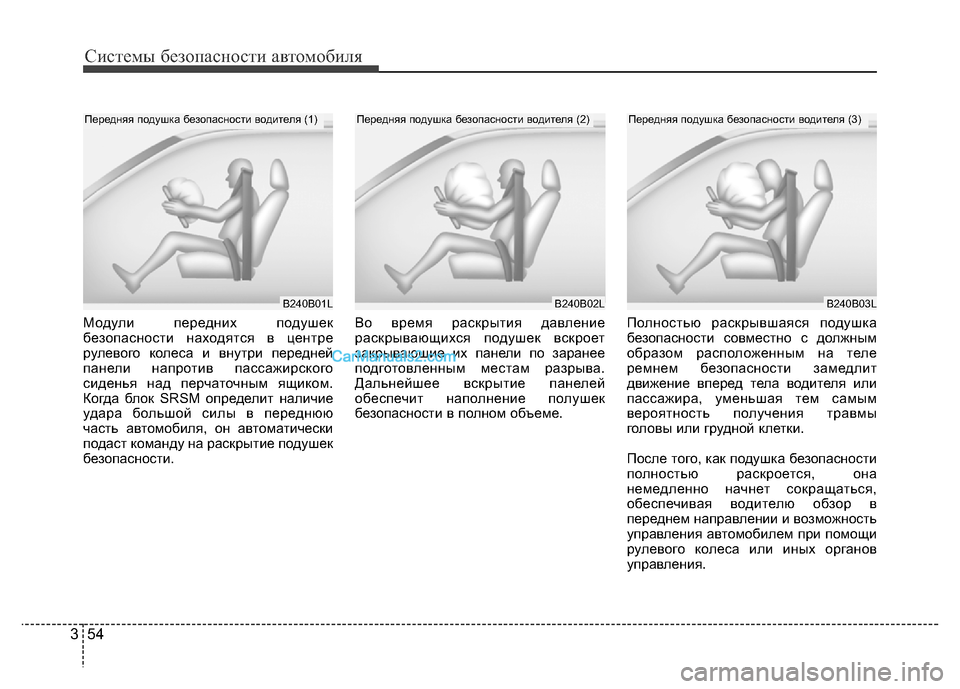

Модули передних подушек
безопасности находятся в центре
рулевого колеса и внутри передней
панели напротив пассажирского
сиденья над перчаточным ящиком.
Когда блок SRSM определит наличие
удара большой силы в переднюю
часть автомобиля, он автоматически
подаст команду на раскрытие подушек
безопасности.Во время раскрытия давление
раскрывающихся подушек вскроет
закрывающие их панели по заранее
подготовленным местам разрыва.
Дальнейшее вскрытие панелей
обеспечит наполнение полушек
безопасности в полном объеме.Полностью раскрывшаяся подушка
безопасности совместно с должным
образом расположенным на теле
ремнем безопасности замедлит
движение вперед тела водителя или
пассажира, уменьшая тем самым
вероятность получения травмы
головы или грудной клетки.
После того, как подушка безопасности
полностью раскроется, она
немедленно начнет сокращаться,
обеспечивая водителю обзор в
переднем направлении и возможность
управления автомобилем при помощи
рулевого колеса или иных органов
управления.
B240B02L
Передняя подушка безопасности водителя (2)
B240B01L
Передняя подушка безопасности водителя (1)
B240B03L
Передняя подушка безопасности водителя (3)

355
Системы безопасности автомобиля

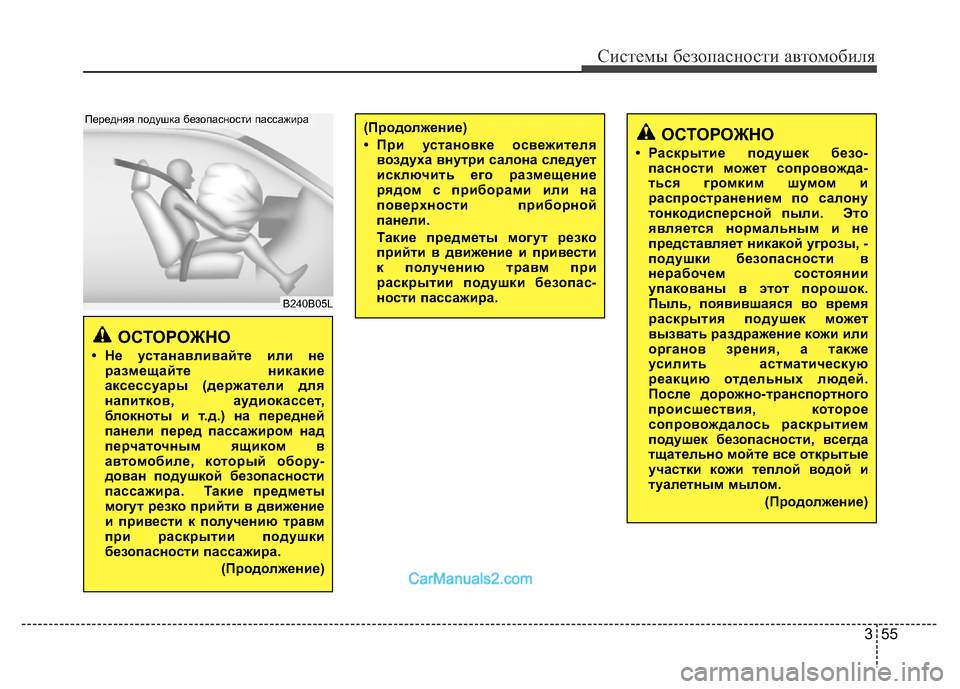

B240B05L
Передняя подушка безопасности пассажира
ОСТОРОЖНО
• Не устанавливайте или не
размещайте никакие
аксессуары (держатели для
напитков, аудиокассет,
блокноты и т.д.) на передней
панели перед пассажиром над
перчаточным ящиком в
автомобиле, который обору-
дован подушкой безопасности
пассажира. Такие предметы
могут резко прийти в движение
и привести к получению травм
при раскрытии подушки
безопасности пассажира.
(Продолжение)
(Продолжение)
• При установке освежителя
воздуха внутри салона следует
исключить его размещение
рядом с приборами или на
поверхности приборной
панели.
Такие предметы могут резко
прийти в движение и привести
к получению травм при
раскрытии подушки безопас-
ности пассажира.ОСТОРОЖНО
• Раскрытие подушек безо-
пасности может сопровожда-
ться громким шумом и
распространением по салону
тонкодисперсной пыли. Это
является нормальным и не
представляет никакой угрозы, -
подушки безопасности в
нерабочем состоянии
упакованы в этот порошок.
Пыль, появившаяся во время
раскрытия подушек может
вызвать раздражение кожи или
органов зрения, а также
усилить астматическую
реакцию отдельных людей.
После дорожно-транспортного
происшествия, которое
сопровождалось раскрытием
подушек безопасности, всегда
тщательно мойте все открытые
участки кожи теплой водой и
туалетным мылом.
(Продолжение)
