Управление автомобилем
14 5
E060000AEN
АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (ПРИ НАЛИЧИИ)
Кнопка
повышенной
передачи O/D Tип A
Кнопка разблокировки предотвращает перемещение
рычага переключения передач без предварительного
нажатия этой кнопки.Кнопка разблокировки предотвращает перемещение
рычага переключения передач без предварительного
нажатия этой кнопки.
Автоматический
режим
Спортивный режим
OTQ057006G/OTQ057006
Tип B
Кнопку разблокировки необходимо нажимать при перемещении рычага переключения передач.
Рычаг переключения передач можно передвинуть без нажатия кнопки разблокировки.
Нажмите педаль тормоза и кнопку блокировки переключения передач при переключении передачи,
если ваш автомобиль оборудован системой блокировки переключения передач.

515
Управление автомобилем
E060100ATQ
Работа автоматической коробки
передач
В высокопроизводительной коробке
передач имеются 5 (или 4) передних и
1 задняя передачи. Конкретные
передачи выбираются автоматически,
в зависимости от положения рычага
переключения передач.
✽К СВЕДЕНИЮ
В новом автомобиле, если
аккумуляторная батарея была
отключена, первые несколько
переключений коробки передач
могут происходить достаточно резко.
Это не является признаком
неисправности, и последователь-
ность переключения будет настроена
блоком управления трансмиссией
TCM (Transaxle Control Module) /
PCM (Powertrain Control Module)
после нескольких последовательный
переключений.
Переключение из положения N
(Нейтраль) на переднюю или заднюю
передачу происходит плавнее при
нажатии педали тормоза.
ОСТОРОЖНО- Автоматическая коробка
передач
• Перед тем как поставить рычаг
переключения передач в
положение D (Движение) или R
(Задний ход), всегда проверяйте,
нет ли в поблизости людей, и в
особенности - детей.
• Прежде чем оставить
водительское сиденье, всегда
ставьте рычаг переключения
передач в положение P
(Парковка), включайте до конца
стояночный тормоз и
выключайте двигатель. Если не
принять этих мер
предосторожности в указанной
последовательности, авто
-мобиль может
резко и не-ожиданно прийти в движение.
•
Не следует использовать резкое
торможение двигателем
(переключение на более низкую
передачу) на скользких дорогах.
При этом транспортное средство
может занести и стать причиной
аварии.
ВНИМАНИЕ
• Чтобы не повредить коробку,
не разгоняйте двигатель в
положении R (Задний ход) или
на любой передней передаче
при включенных тормозах.
• Останавливаясь на подъеме,
не удерживайте автомобиль в
неподвижном состоянии
силой двигателя. Поль
-зуйтесь рабочим или
стояночным тормозом.
• Не переключайтесь из
положения N (Нейтраль) или P
(Парковка) в положения D
(Движение) или R (Задний ход),
когда двигатель работает на
повышенных оборотах
холостого хода.

Управление автомобилем
16 5
E060101CTQ

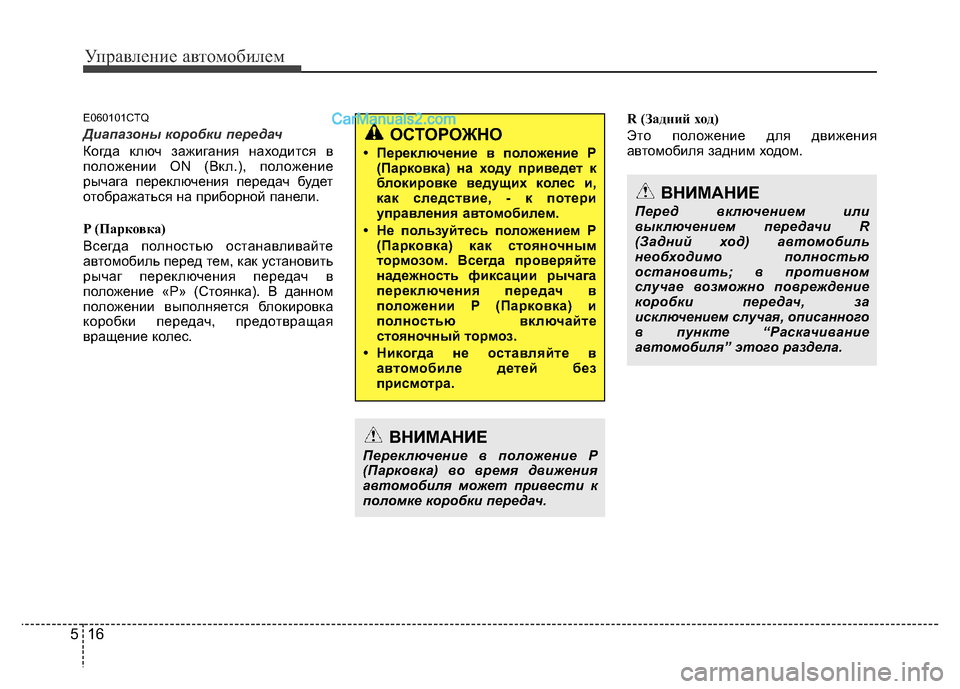

Диапазоны коробки передач
Когда ключ зажигания находится в
положении ON (Вкл.), положение
рычага переключения передач будет
отображаться на приборной панели.
P(Парковка)
Всегда полностью останавливайте
автомобиль перед тем, как установить
рычаг переключения передач в
положение «P» (Стоянка). В данном
положении выполняется блокировка
коробки передач, предотвращая
вращение колес.R (Задний ход)
Это положение для движения
автомобиля задним ходом.
ВНИМАНИЕ
Переключение в положение P
(Парковка) во время движения
автомобиля может привести к
поломке коробки передач.
ВНИМАНИЕ
Перед включением или
выключением передачи R
(Задний ход) автомобиль
необходимо полностью
остановить; в противном
случае возможно повреждение
коробки передач, за
исключением случая, описанного
в пункте “Раскачивание
автомобиля” этого раздела.
ОСТОРОЖНО
• Переключение в положение P
(Парковка) на ходу приведет к
блокировке ведущих колес и,
как следствие, - к потери
управления автомобилем.
• Не пользуйтесь положением P
(Парковка) как стояночным
тормозом. Всегда проверяйте
надежность фиксации рычага
переключения передач в
положении P (Парковка) и
полностью включайте
стояночный тормоз.
• Никогда не оставляйте в
автомобиле детей без
присмотра.

517
Управление автомобилем

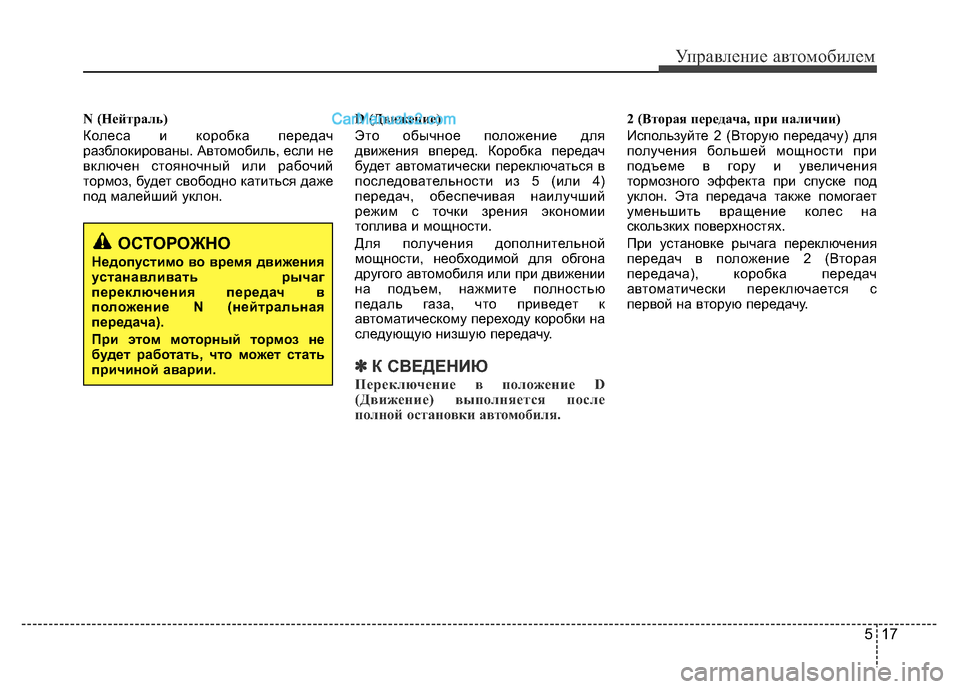

N (Нейтраль)
Колеса и коробка передач
разблокированы. Автомобиль, если не
включен стояночный или рабочий
тормоз, будет свободно катиться даже
под малейший уклон.D (Движение)
Это обычное положение для
движения вперед. Коробка передач
будет автоматически переключаться в
последовательности из 5 (или 4)
передач, обеспечивая наилучший
режим с точки зрения экономии
топлива и мощности.
Для получения дополнительной
мощности, необходимой для обгона
другого автомобиля или при движении
на подъем, нажмите полностью
педаль газа, что приведет к
автоматическому переходу коробки на
следующую низшую передачу.
✽К СВЕДЕНИЮ
Переключение в положение D
(Движение) выполняется после
полной остановки автомобиля.
2 (Вторая передача, при наличии)
Используйте 2 (Вторую передачу) для
получения большей мощности при
подъеме в гору и увеличения
тормозного эффекта при спуске под
уклон. Эта передача также помогает
уменьшить вращение колес на
скользких поверхностях.
При установке рычага переключения
передач в положение 2 (Вторая
передача), коробка передач
автоматически переключается с
первой на вторую передачу.
ОСТОРОЖНО
Недопустимо во время движения
устанавливать рычаг
переключения передач в
положение N (нейтральная
передача).
При этом моторный тормоз не
будет работать, что может стать
причиной аварии.

Управление автомобилем
18 5

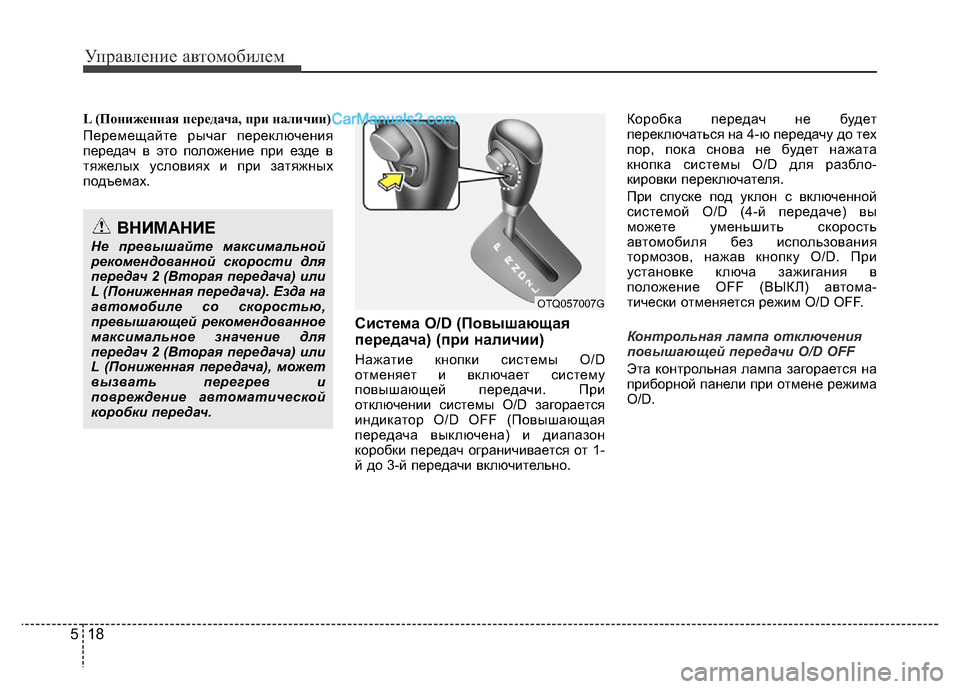

L (Пониженная передача, при наличии)
Перемещайте рычаг переключения
передач в это положение при езде в
тяжелых условиях и при затяжных
подъемах.
Система O/D (Повышающая
передача) (при наличии)
Нажатие кнопки системы O/D
отменяет и включает систему
повышающей передачи. При
отключении системы O/D загорается
индикатор O/D OFF (Повышающая
передача выключена) и диапазон
коробки передач ограничивается от 1-
й до 3-й передачи включительно. Коробка передач не будет
переключаться на 4-ю передачу до тех
пор, пока снова не будет нажата
кнопка системы O/D для разбло-
кировки переключателя.
При спуске под уклон с включенной
системой O/D (4-й передаче) вы
можете уменьшить скорость
автомобиля без использования
тормозов, нажав кнопку O/D. При
установке ключа зажигания в
положение OFF (ВЫКЛ) автома-
тически отменяется режим O/D OFF.
Контрольная лампа отключения
повышающей передачи O/D OFF
Эта контрольная лампа загорается на
приборной панели при отмене режима
O/D.
OTQ057007G
ВНИМАНИЕ
Не превышайте максимальной
рекомендованной скорости для
передач 2 (Вторая передача) или
L (Пониженная передача). Езда на
автомобиле со скоростью,
превышающей рекомендованное
максимальное значение для
передач 2 (Вторая передача) или
L (Пониженная передача), может
вызвать перегрев и
повреждение автоматической
коробки передач.

519
Управление автомобилем
E060102BTQ

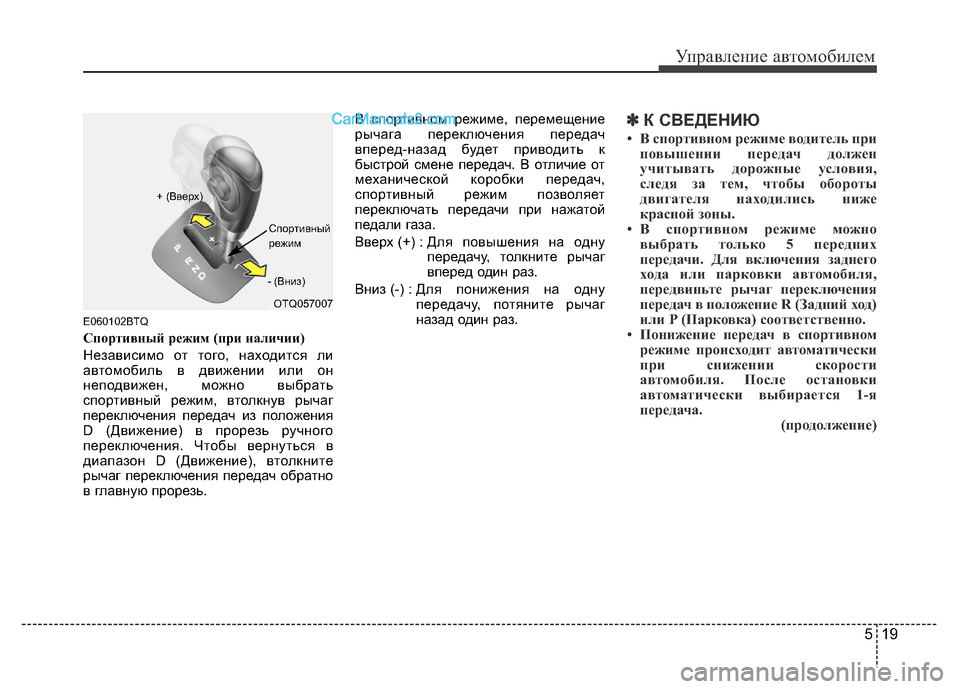

Спортивный режим (при наличии)
Независимо от того, находится ли
автомобиль в движении или он
неподвижен, можно выбрать
спортивный режим, втолкнув рычаг
переключения передач из положения
D (Движение) в прорезь ручного
переключения. Чтобы вернуться в
диапазон D (Движение), втолкните
рычаг переключения передач обратно
в главную прорезь.В спортивном режиме, перемещение
рычага переключения передач
вперед-назад будет приводить к
быстрой смене передач. В отличие от
механической коробки передач,
спортивный режим позволяет
переключать передачи при нажатой
педали газа.
Вверх (+) : Для повышения на одну
передачу, толкните рычаг
вперед один раз.
Вниз (-) : Для понижения на одну
передачу, потяните рычаг
назад один раз.
✽К СВЕДЕНИЮ
• В спортивном режиме водитель при
повышении передач должен
учитывать дорожные условия,
следя за тем, чтобы обороты
двигателя находились ниже
красной зоны.
• В спортивном режиме можно
выбрать только 5 передних
передачи. Для включения заднего
хода или парковки автомобиля,
передвиньте рычаг переключения
передач в положение R (Задний ход)
или P (Парковка) соответственно.
• Понижение передач в спортивном
режиме происходит автоматически
при снижении скорости
автомобиля. После остановки
автоматически выбирается 1-я
передача.
(продолжение)
OTQ057007 + (Вверх)
- (Вниз)
Спортивный
режим

Управление автомобилем
20 5
(продолжение)
• Если в спортивном режиме
обороты двигателя начнут
приближаться к красной зоне, то
точки переключения передач будут
автоматически изменяться на
повышение.
• Для поддержания требуемых
характеристик автомобиля и
безопасности, система может не
производить некоторых
переключений передач при
управлении рычагом.
• Двигаясь по скользкой дороге,
толкните рычаг переключения
передач вперед в положение +
(вверх). Это приведет к переходу
коробки на 2-ю передачу, которая
обеспечивает более плавное
движение на скользкой дороге. Для
перехода на 1-ю передачу толкните
рычаг в положение - (вниз).E060200AEN

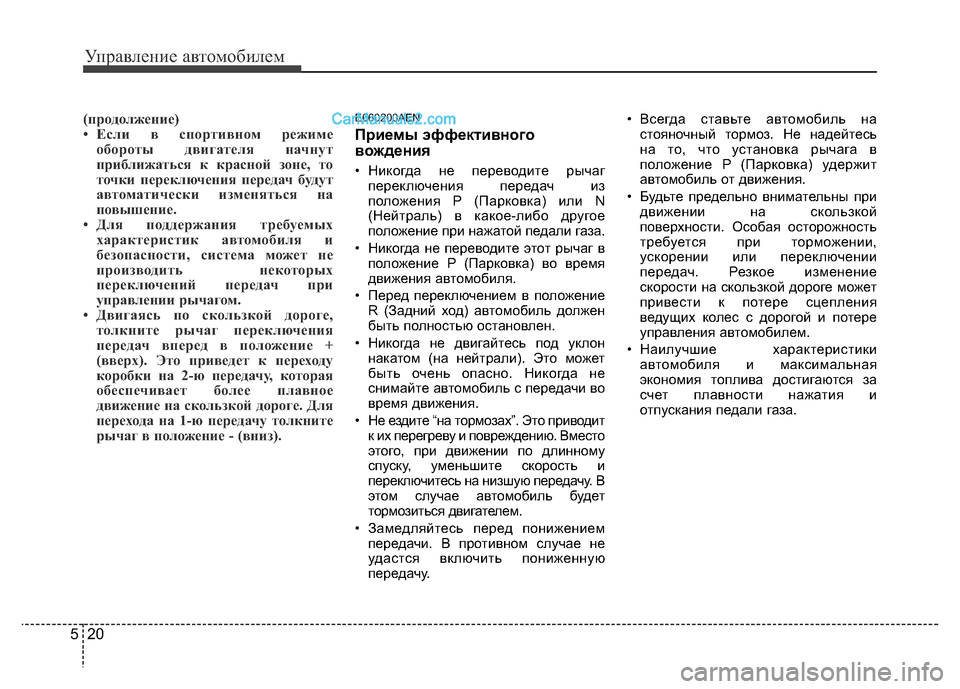

Приемы эффективного
вождения
• Никогда не переводите рычаг
переключения передач из
положения P (Парковка) или N
(Нейтраль) в какое-либо другое
положение при нажатой педали газа.
• Никогда не переводите этот рычаг в
положение P (Парковка) во время
движения автомобиля.
• Перед переключением в положение
R (Задний ход) автомобиль должен
быть полностью остановлен.
• Никогда не двигайтесь под уклон
накатом (на нейтрали). Это может
быть очень опасно. Никогда не
снимайте автомобиль с передачи во
время движения.
• Не ездите “на тормозах”. Это приводит
к их перегреву и повреждению. Вместо
этого, при движении по длинному
спуску, уменьшите скорость и
переключитесь на низшую передачу. В
этом случае автомобиль будет
тормозиться двигателем.
• Замедляйтесь перед понижением
передачи. В противном случае не
удастся включить пониженную
передачу.• Всегда ставьте автомобиль на
стояночный тормоз. Не надейтесь
на то, что установка рычага в
положение P (Парковка) удержит
автомобиль от движения.
• Будьте предельно внимательны при
движении на скользкой
поверхности. Особая осторожность
требуется при торможении,
ускорении или переключении
передач. Резкое изменение
скорости на скользкой дороге может
привести к потере сцепления
ведущих колес с дорогой и потере
управления автомобилем.
• Наилучшие характеристики
автомобиля и максимальная
экономия топлива достигаются за
счет плавности нажатия и
отпускания педали газа.

521
Управление автомобилем
E060203AUN

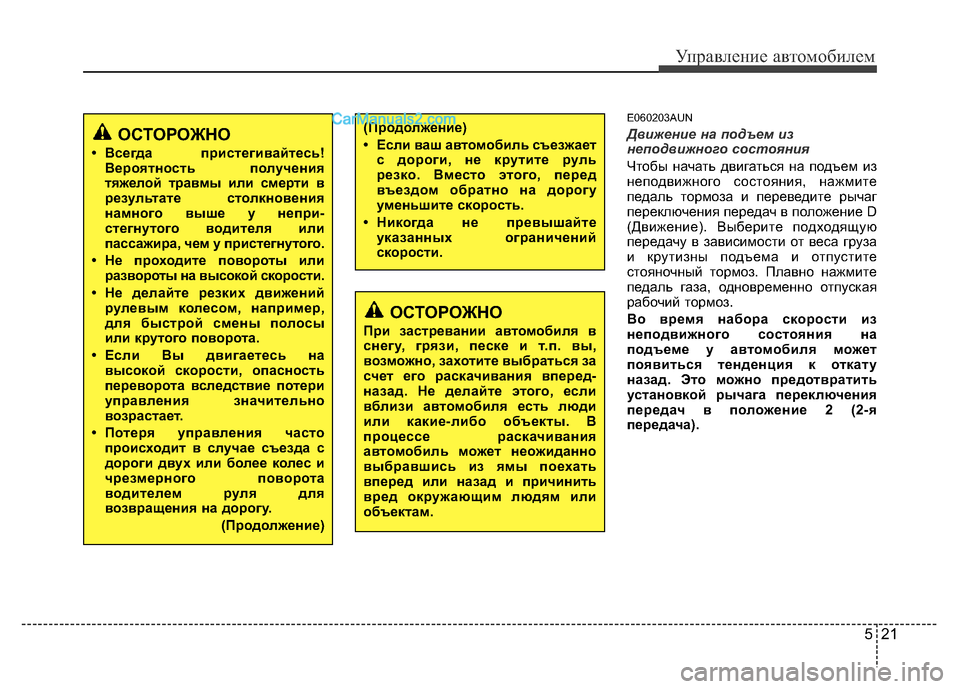

Движение на подъем из
неподвижного состояния
Чтобы начать двигаться на подъем из
неподвижного состояния, нажмите
педаль тормоза и переведите рычаг
переключения передач в положение D
(Движение). Выберите подходящую
передачу в зависимости от веса груза
и крутизны подъема и отпустите
стояночный тормоз. Плавно нажмите
педаль газа, одновременно отпуская
рабочий тормоз.
Во время набора скорости из
неподвижного состояния на
подъеме у автомобиля может
появиться тенденция к откату
назад. Это можно предотвратить
установкой рычага переключения
передач в положение 2 (2-я
передача).ОСТОРОЖНО
• Всегда пристегивайтесь!
Вероятность получения
тяжелой травмы или смерти в
результате столкновения
намного выше у непри
-стегнутого водителя или
пассажира, чем у пристегнутого.
• Не проходите повороты или
развороты на высокой скорости.
• Не делайте резких движений
рулевым колесом, например,
для быстрой смены полосы
или крутого поворота.
• Если Вы двигаетесь на
высокой скорости, опасность
переворота вследствие потери
управления значительно
возрастает.
• Потеря управления часто
происходит в случае съезда с
дороги двух или более колес и
чрезмерного поворота
водителем руля для
возвращения на дорогу.
(Продолжение)
(Продолжение)
• Если ваш автомобиль съезжает
с дороги, не крутите руль
резко. Вместо этого, перед
въездом обратно на дорогу
уменьшите скорость.
• Никогда не превышайте
указанных ограничений
скорости.
ОСТОРОЖНО
При застревании автомобиля в
снегу, грязи, песке и т.п. вы,
возможно, захотите выбраться за
счет его раскачивания вперед-
назад. Не делайте этого, если
вблизи автомобиля есть люди
или какие-либо объекты. В
процессе раскачивания
автомобиль может неожиданно
выбравшись из ямы поехать
вперед или назад и причинить
вред окружающим людям или
объектам.
