Системы безопасности автомобиля
56 3
C040400BTQ
Передние подушки
безопасности водителя и
пассажира (при наличии)
Ваш автомобиль оборудован
Вспомогательной системой
безопасности (Подушками
безопасности), а так же поясным и
плечевым ремнями безопасности, как
для водителя, так и для пассажира. На
ее наличие указывает рельефная
надпись SRS AIR BAG на крышке
подушки безопасности на рулевом
колесе и на элементе передней
панели над перчаточным ящиком со
стороны пассажирского сиденья.
(Продолжение)
• Перед заменой плавкого
предохранителя или
отключением аккумуляторной
батареи повернуть ключ в
замке зажигания в положение
LOCK (Блок.) и вынуть его из
замка зажигания. Никогда не
вынимайте и не заменяйте
плавкий предохранитель
(предохранители), которые
имеют отношение к системе
подушек безопасности при
нахождении ключа зажигания в
положении ON (Вкл.).
Несоблюдение этого
предупреждения приведет к
загоранию лампы AIR BAG,
сигнализирующей о неиспра
-вности системы подушек
безопасности SRS.
(Продолжение)
• Система подушек безопасности
SRS может работать только при
включенном зажигании (когда
ключ в замке зажигания
находится в положении ON).
Если контрольная лампа
неисправности подушек
безопасности AIR BAG не
загорается или продолжает
гореть примерно через 6
секунд после поворота ключа
зажигания в положение ON
(Вкл.) или запуска двигателя,
или загорается во время
движения автомобиля, это
означает неисправность
системы подушек
безопасности SRS. В этом
случае рекомендуем
обратиться к авторизованному
дилеру HYUNDAI для проверки
системы.
(Продолжение)

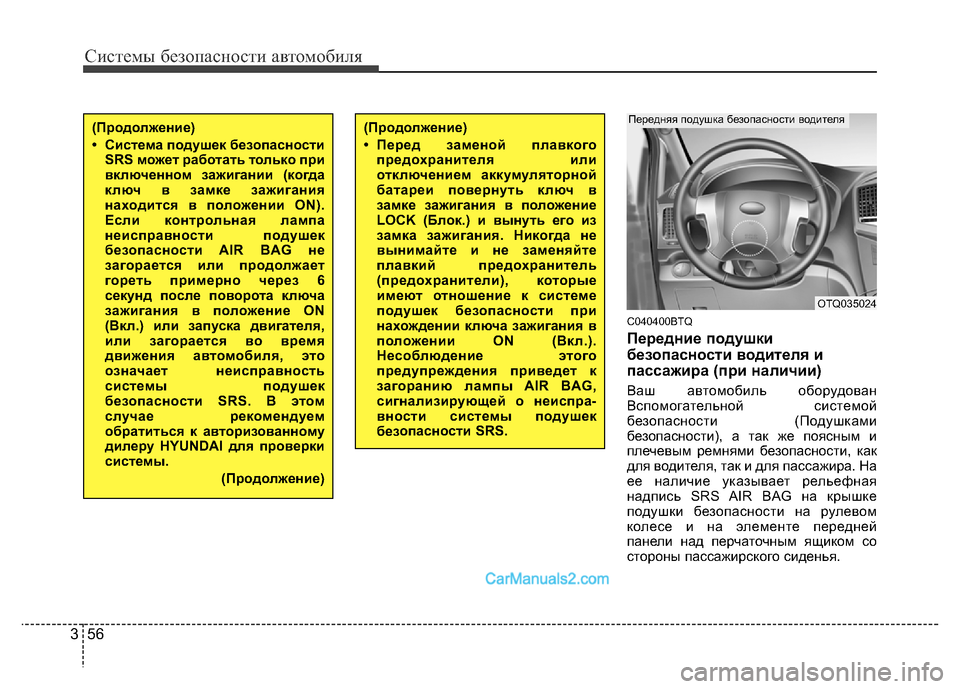

OTQ035024
Передняя подушка безопасности водителя

357
Системы безопасности автомобиля
Система подушек безопасности SRS
включает в себя подушки
безопасности, установленные под
панелью в центре рулевого колеса и
под элементом передней панели над
перчаточным ящиком со стороны
пассажирского сиденья.
Система подушек безопасности SRS
предназначена для предоставления
водителю и/или пассажиру,
находящемуся на переднем сиденье,
средств защиты при сильном лобовом
столкновении, дополняющих
возможности системы ремней
безопасности.

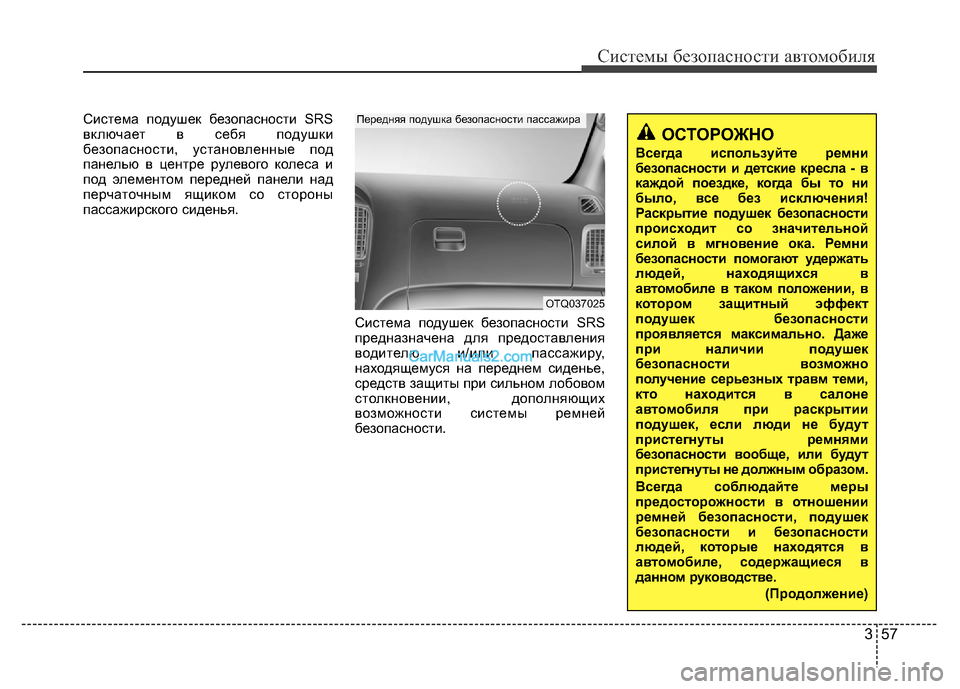

OTQ037025
Передняя подушка безопасности пассажира
ОСТОРОЖНО
Всегда используйте ремни
безопасности и детские кресла - в
каждой поездке, когда бы то ни
было, все без исключения!
Раскрытие подушек безопасности
происходит со значительной
силой в мгновение ока. Ремни
безопасности помогают удержать
людей, находящихся в
автомобиле в таком положении, в
котором защитный эффект
подушек безопасности
проявляется максимально. Даже
при наличии подушек
безопасности возможно
получение серьезных травм теми,
кто находится в салоне
автомобиля при раскрытии
подушек, если люди не будут
пристегнуты ремнями
безопасности вообще, или будут
пристегнуты не должным образом.
Всегда соблюдайте меры
предосторожности в отношении
ремней безопасности, подушек
безопасности и безопасности
людей, которые находятся в
автомобиле, содержащиеся в
данном руководстве.
(Продолжение)

Системы безопасности автомобиля
58 3

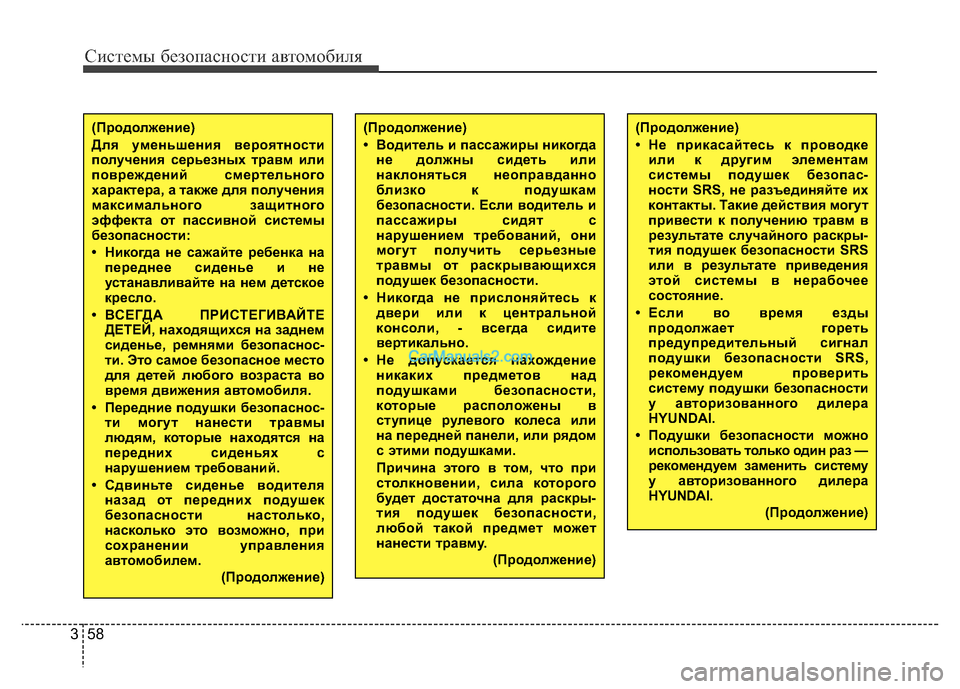

(Продолжение)
Для уменьшения вероятности
получения серьезных травм или
повреждений смертельного
характера, а также для получения
максимального защитного
эффекта от пассивной системы
безопасности:
• Никогда не сажайте ребенка на
переднее сиденье и не
устанавливайте на нем детское
кресло.
• ВСЕГДА ПРИСТЕГИВАЙТЕ
ДЕТЕЙ, находящихся на заднем
сиденье, ремнями безопаснос
-ти. Это самое безопасное место
для детей любого возраста во
время движения автомобиля.
• Передние подушки безопаснос
-ти могут нанести травмы
людям, которые находятся на
передних сиденьях с
нарушением требований.
• Сдвиньте сиденье водителя
назад от передних подушек
безопасности настолько,
насколько это возможно, при
сохранении управления
автомобилем.
(Продолжение)
(Продолжение)
• Водитель и пассажиры никогда
не должны сидеть или
наклоняться неоправданно
близко к подушкам
безопасности. Если водитель и
пассажиры сидят с
нарушением требований, они
могут получить серьезные
травмы от раскрывающихся
подушек безопасности.
• Никогда не прислоняйтесь к
двери или к центральной
консоли, - всегда сидите
вертикально.
• Не допускается нахождение
никаких предметов над
подушками безопасности,
которые расположены в
ступице рулевого колеса или
на передней панели, или рядом
с этими подушками.
Причина этого в том, что при
столкновении, сила которого
будет достаточна для раскры
-тия подушек безопасности,
любой такой предмет может
нанести травму.
(Продолжение)
(Продолжение)
• Не прикасайтесь к проводке
или к другим элементам
системы подушек безопас
-ности SRS, не разъединяйте их
контакты. Такие действия могут
привести к получению травм в
результате случайного раскры
-тия подушек безопасности SRS
или в результате приведения
этой системы в нерабочее
состояние.
• Если во время езды
продолжает гореть
предупредительный сигнал
подушки безопасности SRS,
рекомендуем проверить
систему подушки безопасности
у авторизованного дилера
HYUNDAI.
• Подушки безопасности можно
использовать только один раз —
рекомендуем заменить систему
у авторизованного дилера
HYUNDAI.
(Продолжение)

359
Системы безопасности автомобиля

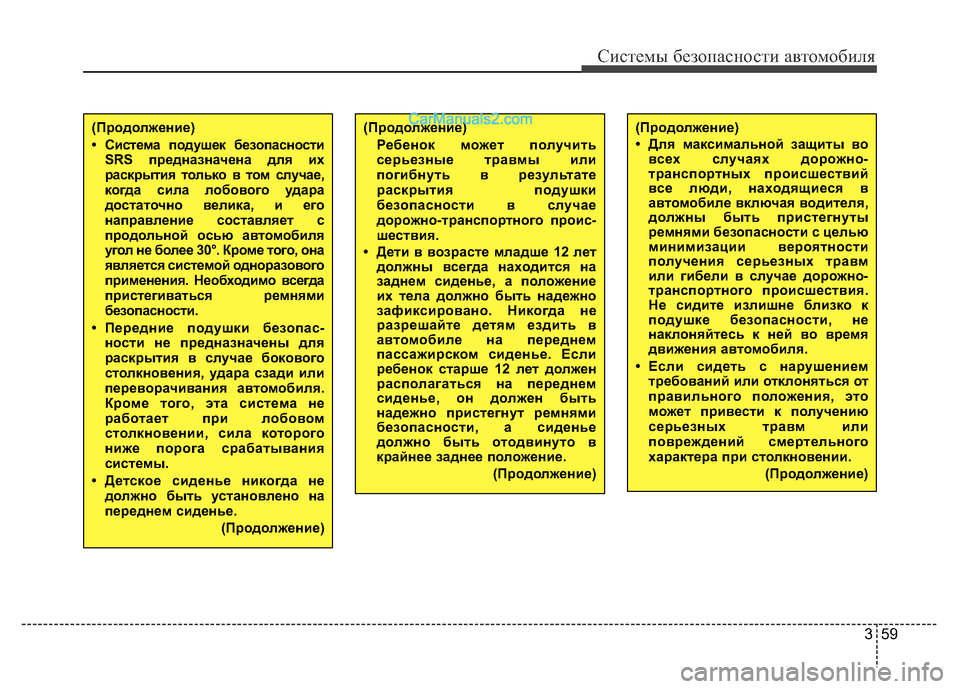

(Продолжение)
• Система подушек безопасности
SRS предназначена для их
раскрытия только в том случае,
когда сила лобового удара
достаточно велика, и его
направление составляет с
продольной осью автомобиля
угол не более 30°. Кроме того, она
является системой одноразового
применения. Необходимо всегда
пристегиваться ремнями
безопасности.
• Передние подушки безопас-
ности не предназначены для
раскрытия в случае бокового
столкновения, удара сзади или
переворачивания автомобиля.
Кроме того, эта система не
работает при лобовом
столкновении, сила которого
ниже порога срабатывания
системы.
• Детское сиденье никогда не
должно быть установлено на
переднем сиденье.
(Продолжение)(Продолжение)
Ребенок может получить
серьезные травмы или
погибнуть в результате
раскрытия подушки
безопасности в случае
дорожно-транспортного проис-
шествия.
• Дети в возрасте младше 12 лет
должны всегда находится на
заднем сиденье, а положение
их тела должно быть надежно
зафиксировано. Никогда не
разрешайте детям ездить в
автомобиле на переднем
пассажирском сиденье. Если
ребенок старше 12 лет должен
располагаться на переднем
сиденье, он должен быть
надежно пристегнут ремнями
безопасности, а сиденье
должно быть отодвинуто в
крайнее заднее положение.
(Продолжение)(Продолжение)
• Для максимальной защиты во
всех случаях дорожно-
транспортных происшествий
все люди, находящиеся в
автомобиле включая водителя,
должны быть пристегнуты
ремнями безопасности с целью
минимизации вероятности
получения серьезных травм
или гибели в случае дорожно-
транспортного происшествия.
Не сидите излишне близко к
подушке безопасности, не
наклоняйтесь к ней во время
движения автомобиля.
• Если сидеть с нарушением
требований или отклоняться от
правильного положения, это
может привести к получению
серьезных травм или
повреждений смертельного
характера при столкновении.
(Продолжение)

Системы безопасности автомобиля
60 3

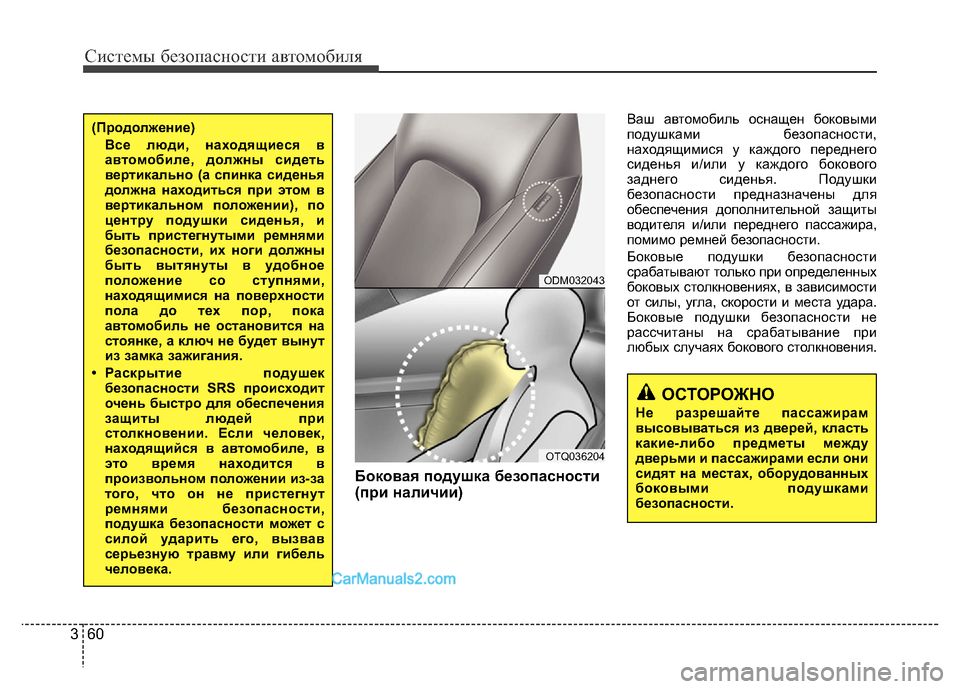

Боковая подушка безопасности
(при наличии)
Ваш автомобиль оснащен боковыми
подушками безопасности,
находящимися у каждого переднего
сиденья и/или у каждого бокового
заднего сиденья. Подушки
безопасности предназначены для
обеспечения дополнительной защиты
водителя и/или переднего пассажира,
помимо ремней безопасности.
Боковые подушки безопасности
срабатывают только при определенных
боковых столкновениях, в зависимости
от силы, угла, скорости и места удара.
Боковые подушки безопасности не
рассчитаны на срабатывание при
любых случаях бокового столкновения.
ODM032043
OTQ036204
(Продолжение)
Все люди, находящиеся в
автомобиле, должны сидеть
вертикально (а спинка сиденья
должна находиться при этом в
вертикальном положении), по
центру подушки сиденья, и
быть пристегнутыми ремнями
безопасности, их ноги должны
быть вытянуты в удобное
положение со ступнями,
находящимися на поверхности
пола до тех пор, пока
автомобиль не остановится на
стоянке, а ключ не будет вынут
из замка зажигания.
• Раскрытие подушек
безопасности SRS происходит
очень быстро для обеспечения
защиты людей при
столкновении. Если человек,
находящийся в автомобиле, в
это время находится в
произвольном положении из-за
того, что он не пристегнут
ремнями безопасности,
подушка безопасности может с
силой ударить его, вызвав
серьезную травму или гибель
человека.
ОСТОРОЖНО
Не разрешайте пассажирам
высовываться из дверей, класть
какие-либо предметы между
дверьми и пассажирами если они
сидят на местах, оборудованных
боковыми подушками
безопасности.

361
Системы безопасности автомобиля
(Продолжение)
• Не оставляйте какие-либо
предметы (зонтик, сумку и т. п.)
между передней дверью и
передним сиденьем.
Такие предметы могут стать
опасными метательными
снарядами и причинить травму
в случае раскрытия боковой
подушки.
• Для предотвращения
неожиданного раскрытия
боковой подушки
безопасности, которое может
привести к травме, не
допускайте ударов по зоне
бокового датчика удара при
включенном зажигании.
• При повреждении сиденья или
его обивки рекомендуем
обратиться к авторизованному
дилеру HYUNDAI для ремонта
системы.ОСТОРОЖНО
• Боковые подушки безопасности
являются средством
защиты,дополнительным по
отношению к ремням
безопасности водителя и
пассажира, и никоим образом
их не заменяют. Поэтому при
движении автомобиля ремни
безопасности должны быть
всегда пристегнуты. Боковая
подушка безопасности является
дополнением к системам
ремней безопасности водителя
и пассажира, но не заменяет их.
Поэтому во время движения
транспортного средства
водитель и пассажиры должны
быть постоянно пристегнуты
ремнями безопасности.
Подушки безопасности
раскрываются при
определенных боковых ударах,
достаточно серьезных для
нанесения тяжелых травм
водителю и пассажирам.
(Продолжение)
(Продолжение)
• Для обеспечения наилучшей
защиты от бокового удара и
предотвращения травм
вследствие раскрытия боковых
подушек безопасности водитель
и пассажир на переднем сиденье
должны сидеть прямо и быть
надлежащим образом
пристегнутыми ремнями
безопасности.
• Не надевайте на сидения какие-
либо дополнительные чехлы.
• Использование чехлов может
уменьшить вплоть до нуля
эффективность системы.
• Не устанавливайте какие-либо
дополнительные
принадлежности на боковые
стороны салона или вблизи
боковых подушек безопасности.
• Не располагайте какие-либо
предметы поверх подушки
безопасности или между ней и
собой.
(Продолжение)

Системы безопасности автомобиля
62 3

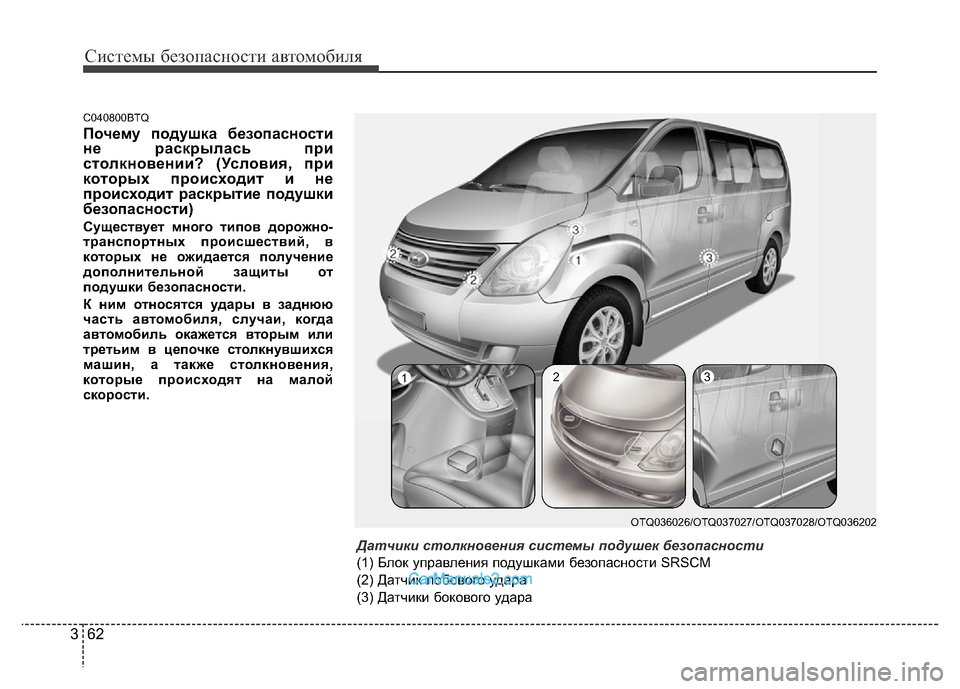

C040800BTQ
Почему подушка безопасности
не раскрылась при
столкновении? (Условия, при
которых происходит и не
происходит раскрытие подушки
безопасности)
Существует много типов дорожно-
транспортных происшествий, в
которых не ожидается получение
дополнительной защиты от
подушки безопасности.
К ним относятся удары в заднюю
часть автомобиля, случаи, когда
автомобиль окажется вторым или
третьим в цепочке столкнувшихся
машин, а также столкновения,
которые происходят на малой
скорости.
Датчики столкновения системы подушек безопасности
(1) Блок управления подушками безопасности SRSCM
(2) Датчик лобового удара
(3) Датчики бокового удара
OTQ036026/OTQ037027/OTQ037028/OTQ036202
123

363
Системы безопасности автомобиля
C040801ATQ

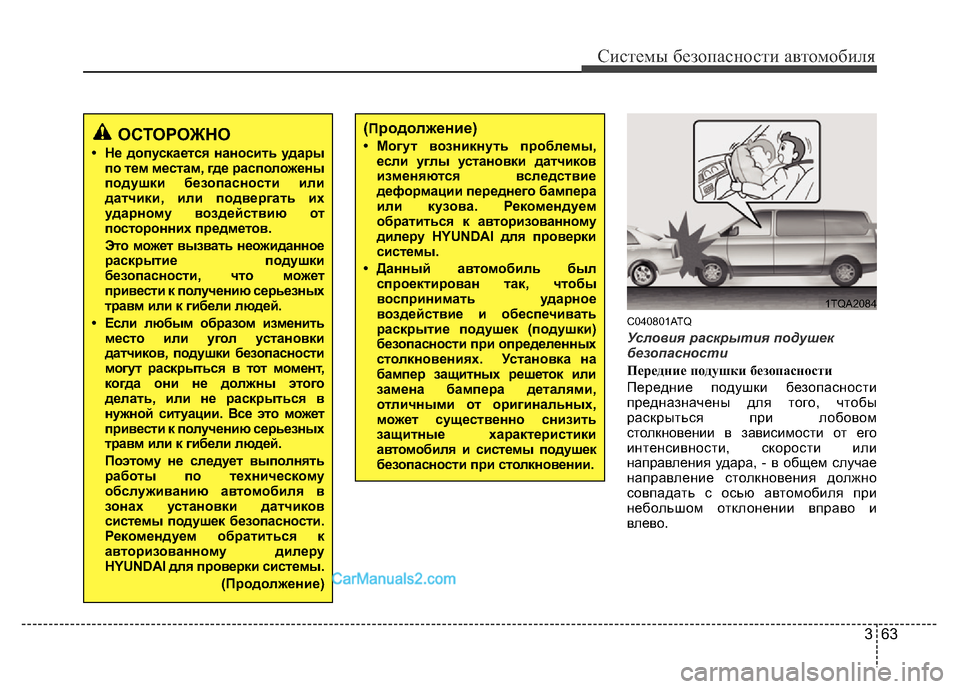

Условия раскрытия подушек
безопасности
Передние подушки безопасности
Передние подушки безопасности
предназначены для того, чтобы
раскрыться при лобовом
столкновении в зависимости от его
интенсивности, скорости или
направления удара, - в общем случае
направление столкновения должно
совпадать с осью автомобиля при
небольшом отклонении вправо и
влево.
ОСТОРОЖНО
• Не допускается наносить удары
по тем местам, где расположены
подушки безопасности или
датчики, или подвергать их
ударному воздействию от
посторонних предметов.
Это может вызвать неожиданное
раскрытие подушки
безопасности, что может
привести к получению серьезных
травм или к гибели людей.
• Если любым образом изменить
место или угол установки
датчиков, подушки безопасности
могут раскрыться в тот момент,
когда они не должны этого
делать, или не раскрыться в
нужной ситуации. Все это может
привести к получению серьезных
травм или к гибели людей.
Поэтому не следует выполнять
работы по техническому
обслуживанию автомобиля в
зонах установки датчиков
системы подушек безопасности.
Рекомендуем обратиться к
авторизованному дилеру
HYUNDAI для проверки системы.
(Продолжение)
(Продолжение)
• Могут возникнуть проблемы,
если углы установки датчиков
изменяются вследствие
деформации переднего бампера
или кузова. Рекомендуем
обратиться к авторизованному
дилеру HYUNDAI для проверки
системы.
• Данный автомобиль был
спроектирован так, чтобы
воспринимать ударное
воздействие и обеспечивать
раскрытие подушек (подушки)
безопасности при определенных
столкновениях. Установка на
бампер защитных решеток или
замена бампера деталями,
отличными от оригинальных,
может существенно снизить
защитные характеристики
автомобиля и системы подушек
безопасности при столкновении.
1TQA2084
