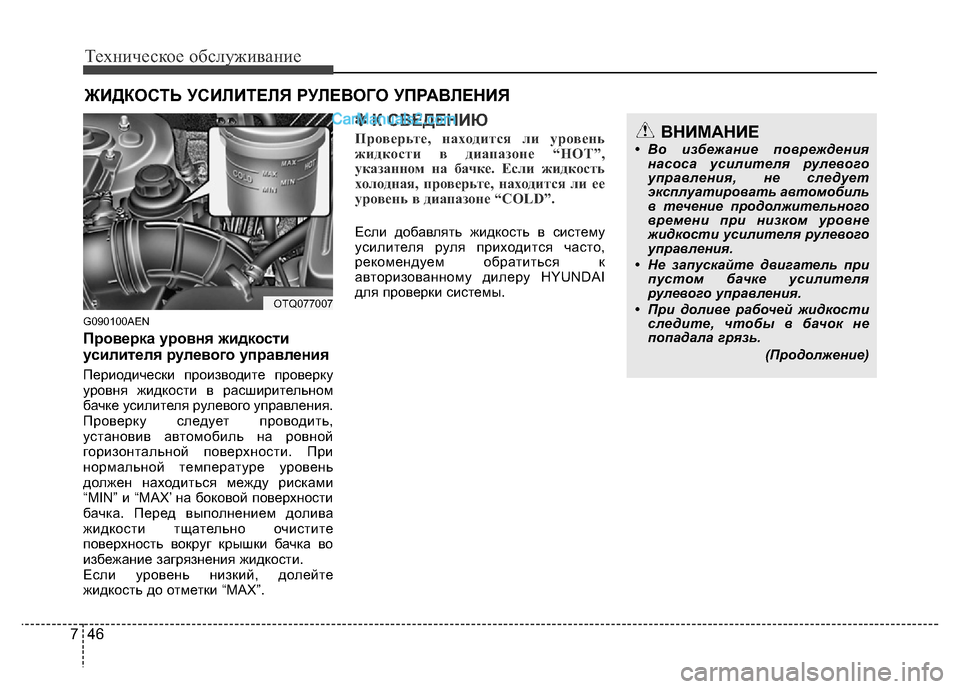

ЖИДКОСТЬ УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ
G090100AEN
Проверка уровня жидкости
усилителя рулевого управления
Периодически производите проверку
уровня жидкости в расширительном
бачке усилителя рулевого управления.
Проверку следует проводить,
установив автомобиль на ровной
горизонтальной поверхности. При
нормальной температуре уровень
должен находиться между рисками
“MIN” и “MAX’ на боковой поверхности
бачка. Перед выполнением долива
жидкости тщательно очистите
поверхность вокруг крышки бачка во
избежание загрязнения жидкости.
Если уровень низкий, долейте
жидкость до отметки “MAX”.
✽К СВЕДЕНИЮ
Проверьте, находится ли уровень
жидкости в диапазоне “HOT”,
указанном на бачке. Если жидкость
холодная, проверьте, находится ли ее
уровень в диапазоне “COLD”.
Если добавлять жидкость в систему
усилителя руля приходится часто,
рекомендуем обратиться к
авторизованному дилеру HYUNDAI
для проверки системы.
ВНИМАНИЕ
• Во избежание повреждения
насоса усилителя рулевого
управления, не следует
эксплуатировать автомобиль
в течение продолжительного
времени при низком уровне
жидкости усилителя рулевого
управления.
• Не запускайте двигатель при
пустом бачке усилителя
рулевого управления.
• При доливе рабочей жидкости
следите, чтобы в бачок не
попадала грязь.
(Продолжение)
OTQ077007

747
Техническое обслуживание
Используйте только рекомендуемые
марки жидкости усилителя рулевого
управления. (См. “Рекомендуемые
смазочные материалы и информация
об объемах” в разделе 9).

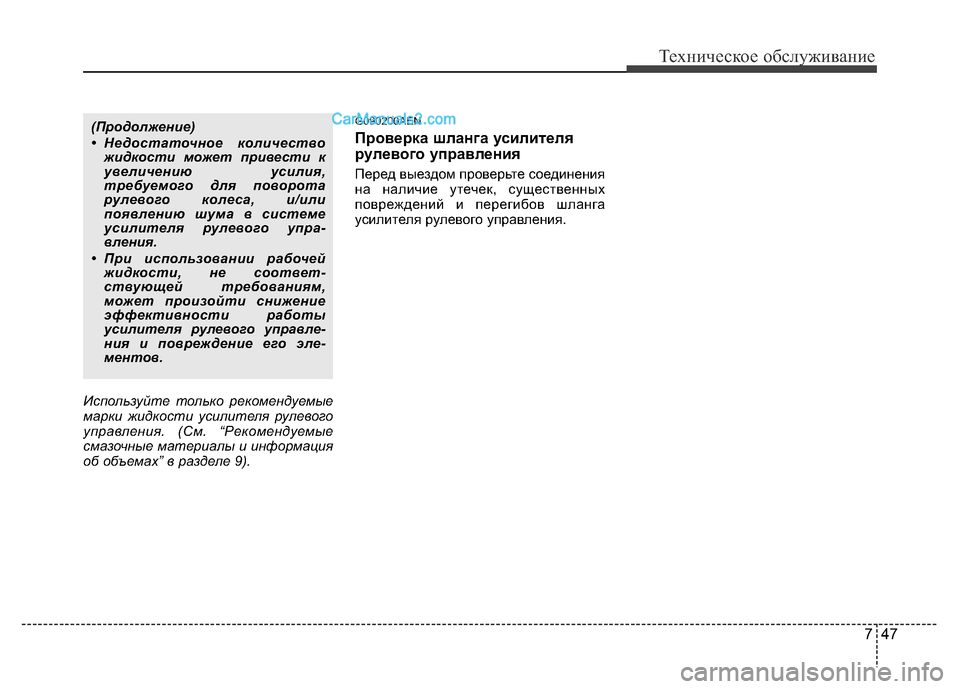

G090200AEN
Проверка шланга усилителя
рулевого управления
Перед выездом проверьте соединения
на наличие утечек, существенных
повреждений и перегибов шланга
усилителя рулевого управления.
(Продолжение)
• Недостаточное количество
жидкости может привести к
увеличению усилия,
требуемого для поворота
рулевого колеса, и/или
появлению шума в системе
усилителя рулевого упра
-вления.
•
При использовании рабочей
жидкости, не соответ
-ствующей требованиям,
мо
жет произойти снижение
эффективности работы
усилителя рулевого управле
-ния и повреждение его эле-ментов.

Техническое обслуживание
48 7

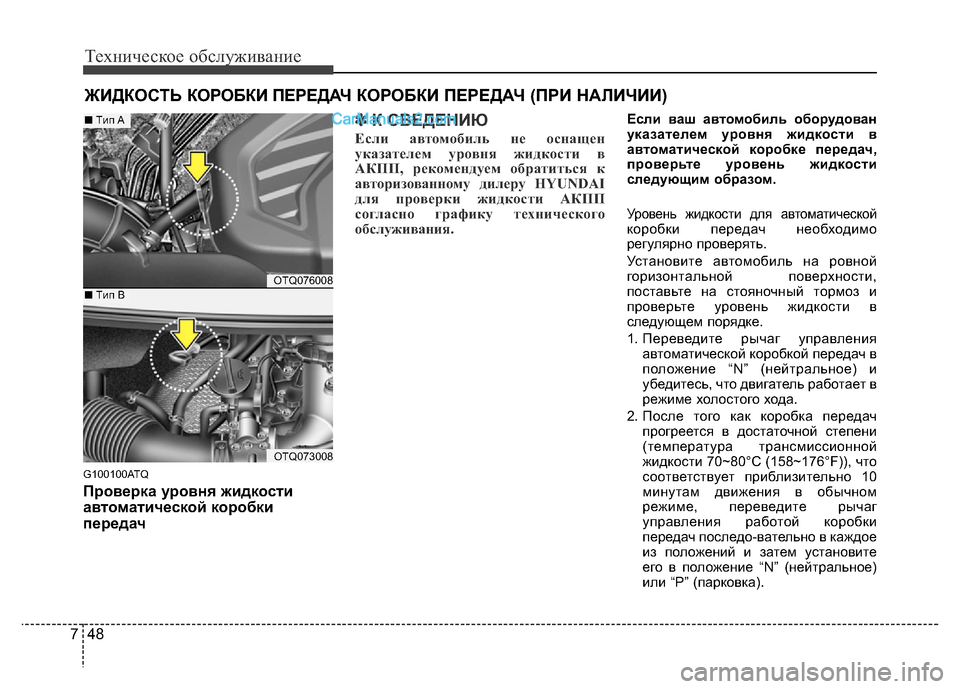

ЖИДКОСТЬ КОРОБКИ ПЕРЕДАЧ КОРОБКИ ПЕРЕДАЧ (ПРИ НАЛИЧИИ)
G100100ATQ
Проверка уровня жидкости
автоматической коробки
передач
✽■ ➁▼4➀407
Если автомобиль не оснащен
указателем уровня жидкости в
АКПП, рекомендуем обратиться к
авторизованному дилеру HYUNDAI
для проверки жидкости АКПП
согласно графику технического
обслуживания.
Если ваш автомобиль оборудован
указателем уровня жидкости в
автоматической коробке передач,
проверьте уровень жидкости
следующим образом.
Уровень жидкости для автоматическойкоробки передач необходимо
регулярно проверять.
Установите автомобиль на ровной
горизонтальной поверхности,
поставьте на стояночный тормоз и
проверьте уровень жидкости в
следующем порядке.
1. Переведите рычаг управления
автоматической коробкой передач в
положение “N” (нейтральное) и
убедитесь, что двигатель работает в
режиме холостого хода.
2. После того как коробка передач
прогреется в достаточной степени
(температура трансмиссионной
жидкости 70~80°C (158~176°F)), что
соответствует приблизительно 10
минутам движения в обычном
режиме, переведите рычаг
управления работой коробки
передач последо-вательно в каждое
из положений и затем установите
его в положение “N” (нейтральное)
или “P” (парковка).
OTQ076008
OTQ073008
■ Tип A
■ Tип B

749
Техническое обслуживание

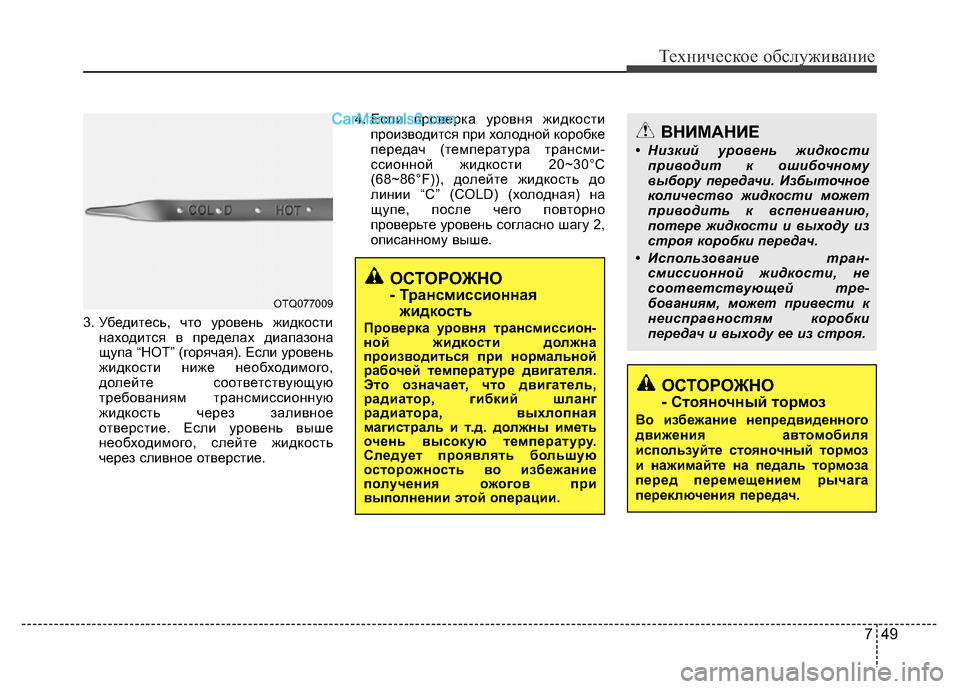

3. Убедитесь, что уровень жидкости
находится в пределах диапазона
щупа “HOT” (горячая). Если уровень
жидкости ниже необходимого,
долейте соответствующую
требованиям трансмиссионную
жидкость через заливное
отверстие. Если уровень выше
необходимого, слейте жидкость
через сливное отверстие.4. Если проверка уровня жидкости
производится при холодной коробке
передач (температура трансми-
ссионной жидкости 20~30°C
(68~86°F)), долейте жидкость до
линии “C” (COLD) (холодная) на
щупе, после чего повторно
проверьте уровень согласно шагу 2,
описанному выше.
OTQ077009
ОСТОРОЖНО
- Трансмиссионная
жидкость
Проверка уровня трансмиссион-ной жидкости должна
произв
одиться при нормальной
рабочей температуре двигателя.
Это означает, что двигатель,
радиатор, гибкий шланг
радиатора, выхлопная
магистраль и т.д. должны иметь
очень высокую температуру.
Следует проявлять большую
осторожность во избежание
получения ожогов при
выполнении этой операции.
ВНИМАНИЕ
• Низкий уровень жидкости
приводит к ошибочному
выбору передачи. Избыточное
количество жидкости может
приводить к вспениванию,
потере жидкости и выходу из
строя коробки передач.
• Использование тран
-смиссионной жидкости, не
соответствующей тре-бованиям, может привести к
неисправностям коробки
передач и выходу ее из строя.
ОСТОРОЖНО
- Стояночный тормоз
Во избежание непредвиденного
движения автомобиля
используйте стояночный тормоз
и нажимайте на педаль тормоза
перед перемещением рычага
переключения передач.

Техническое обслуживание
50 7

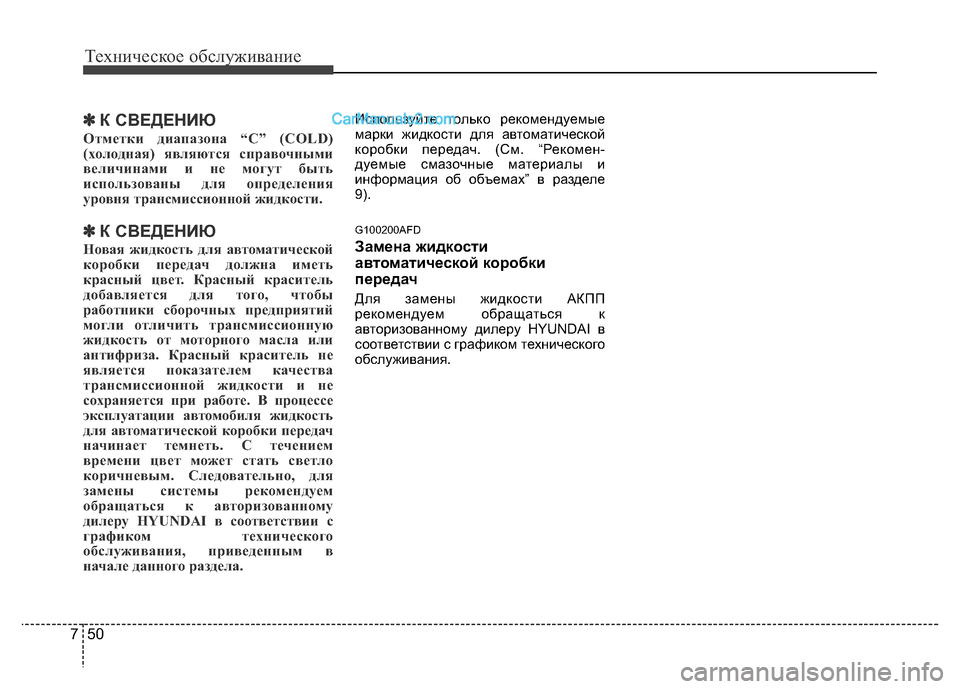

✽К СВЕДЕНИЮ
Отметки диапазона “C” (COLD)
(холодная) являются справочными
величинами и не могут быть
использованы для определения
уровня трансмиссионной жидкости.
✽К СВЕДЕНИЮ
Новая жидкость для автоматической
коробки передач должна иметь
красный цвет. Красный краситель
добавляется для того, чтобы
работники сборочных предприятий
могли отличить трансмиссионную
жидкость от моторного масла или
антифриза. Красный краситель не
является показателем качества
трансмиссионной жидкости и не
сохраняется при работе. В процессе
эксплуатации автомобиля жидкость
для автоматической коробки передач
начинает темнеть. С течением
времени цвет может стать светло
коричневым. Следовательно, для
замены системы рекомендуем
обращаться к авторизованному
дилеру HYUNDAI в соответствии с
графиком технического
обслуживания, приведенным в
начале данного раздела.
Используйте только рекомендуемые
марки жидкости для автоматической
коробки передач. (См. “Рекомен-
дуемые смазочные материалы и
информация об объемах” в разделе
9).
G100200AFD
Замена жидкости
автоматической коробки
передач
Для замены жидкости АКПП
рекомендуем обращаться к
авторизованному дилеру HYUNDAI в
соответствии с графиком технического
обслуживания.

751
Техническое обслуживание

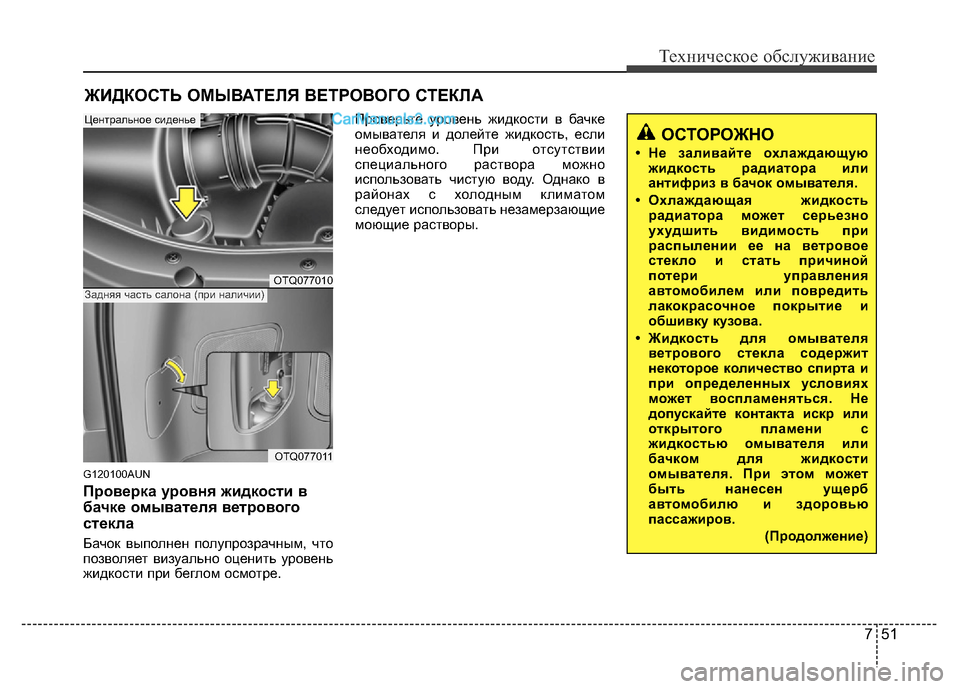

ЖИДКОСТЬ ОМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА
G120100AUN
Проверка уровня жидкости в
бачке омывателя ветрового
стекла
Бачок выполнен полупрозрачным, что
позволяет визуально оценить уровень
жидкости при беглом осмотре.Проверьте уровень жидкости в бачке
омывателя и долейте жидкость, если
необходимо. При отсутствии
специального раствора можно
использовать чистую воду. Однако в
районах с холодным климатом
следует использовать незамерзающие
моющие растворы.
OTQ077010
OTQ077011
Центральное сиденье
Задняя часть салона (при наличии)
ОСТОРОЖНО
• Не заливайте охлаждающую
жидкость радиатора или
антифриз в бачок омывателя.
• Охлаждающая жидкость
радиатора может серьезно
ухудшить видимость при
распылении ее на ветровое
стекло и стать причиной
потери управления
автомобилем или повредить
лакокрасочное покрытие и
обшивку кузова.
• Жидкость для омывателя
ветрового стекла содержит
некоторое количество спирта и
при определенных условиях
может воспламеняться. Не
допускайте контакта искр или
открытого пламени с
жидкостью омывателя или
бачком для жидкости
омывателя. При этом может
быть нанесен ущерб
автомобилю и здоровью
пассажиров.
(Продолжение)

Техническое обслуживание
52 7
G140100AFD
Проверка стояночного тормоза
Проверьте ход стояночного тормоза,
подсчитав количество щелчков,
которые слышны при его полном
поднятии. Кроме того, стояночный
тормоз должен независимо от других
устройств надежно удерживать
автомобиль на достаточно крутом
склоне. Если ход отличается от
требуемого, рекомендуем обратиться
к авторизованному дилеру HYUNDAI
для проверки системы.
Ход поршня : 7 щелчков при
приложении силы в 20 кг (44 фунта-
силы, 196 Н).

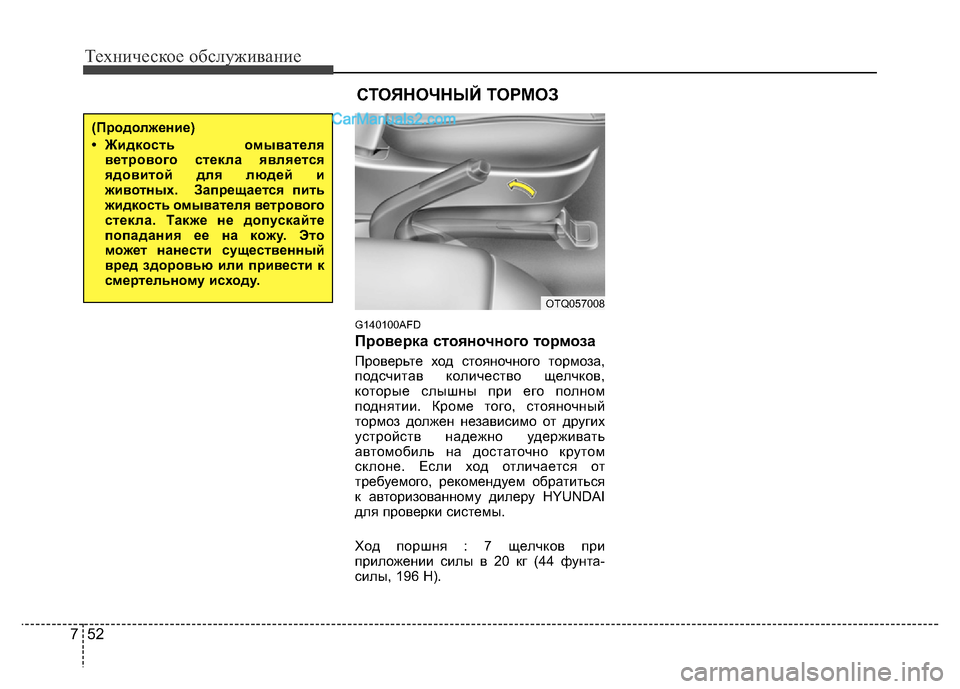

СТОЯНОЧНЫЙ ТОРМОЗ
(Продолжение)
• Жидкость омывателя
ветрового стекла является
ядовитой для людей и
животных. Запрещается пить
жидкость омывателя ветрового
стекла. Также не допускайте
попадания ее на кожу. Это
может нанести существенный
вред здоровью или привести к
смертельному исходу.
OTQ057008

753
Техническое обслуживание

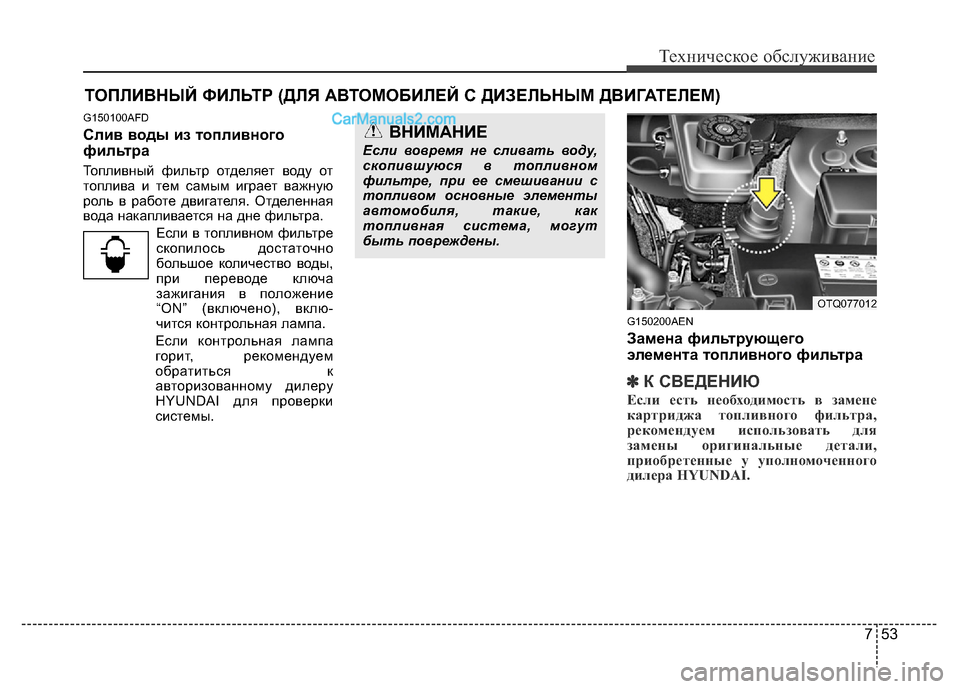

ТОПЛИВНЫЙ ФИЛЬТР (ДЛЯ АВТОМОБИЛЕЙ С ДИЗЕЛЬНЫМ ДВИГАТЕЛЕМ)
G150100AFD
Слив воды из топливного
фильтра
Топливный фильтр отделяет воду от
топлива и тем самым играет важную
роль в работе двигателя. Отделенная
вода накапливается на дне фильтра.
Если в топливном фильтре
скопилось достаточно
большое количество воды,
при переводе ключа
зажигания в положение
“ON” (включено), вклю-
чится контрольная лампа.
Если контрольная лампа
горит, рекомендуем
обратиться к
авторизованному дилеру
HYUNDAI для проверки
системы.
G150200AEN
Замена фильтрующего
элемента топливного фильтра
✽■ ➁▼4➀407
Если есть необходимость в замене
картриджа топливного фильтра,
рекомендуем использовать для
замены оригинальные детали,
приобретенные у уполномоченного
дилера HYUNDAI.
ВНИМАНИЕ
Если вовремя не сливать воду,
скопившуюся в топливном
фильтре, при ее смешивании с
топливом основные элементы
автомобиля, такие, как
топливная система, могут
быть повреждены.
