Знакомство с вашим автомобилем
4 2

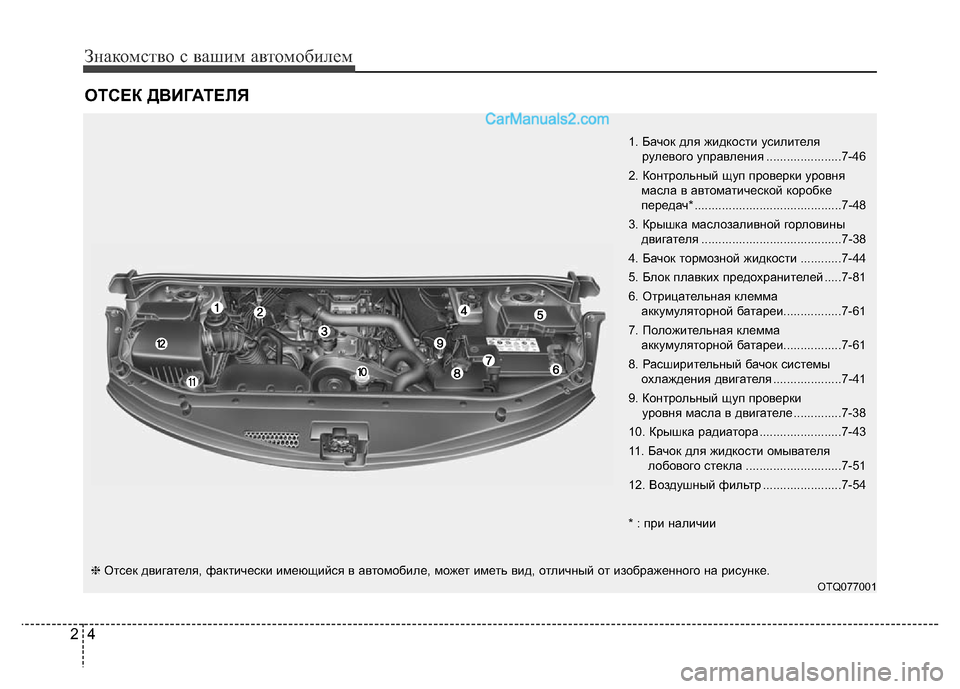

ОТСЕК ДВИГАТЕЛЯ
1. Бачок для жидкости усилителя
рулевого управления ......................7-46
2. Контрольный щуп проверки уровня
масла в автоматической коробке
передач* ...........................................7-48
3. Крышка маслозаливной горловины
двигателя .........................................7-38
4. Бачок тормозной жидкости ............7-44
5. Блок плавких предохранителей .....7-81
6. Отрицательная клемма
аккумуляторной батареи.................7-61
7. Положительная клемма
аккумуляторной батареи.................7-61
8. Расширительный бачок системы
охлаждения двигателя ....................7-41
9. Контрольный щуп проверки
уровня масла в двигателе ..............7-38
10. Крышка радиатора ........................7-43
11. Бачок для жидкости омывателя
лобового стекла ............................7-51
12. Воздушный фильтр .......................7-54
* : при наличии
OTQ077001
❈Отсек двигателя, фактически имеющийся в автомобиле, может иметь вид, отличный от изображенного на рисунке.

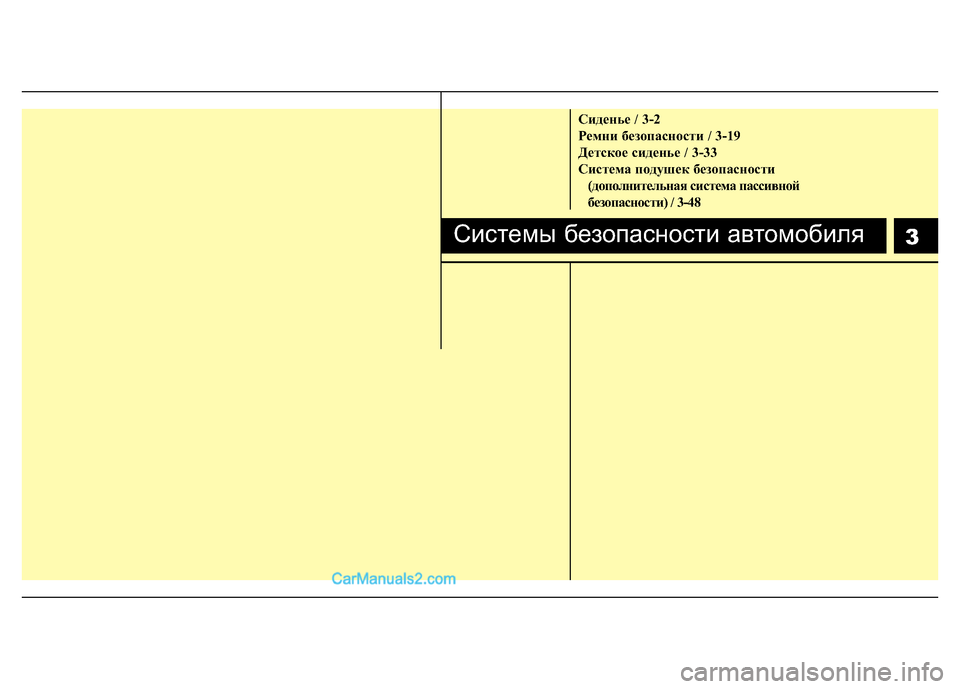

Сиденье / 3-2
Ремни безопасности / 3-19
Детское сиденье / 3-33
Система подушек безопасности
(дополнительная система пассивной
безопасности) / 3-48
Системы безопасности автомобиля3

Системы безопасности автомобиля
2 3
C010000BTQ

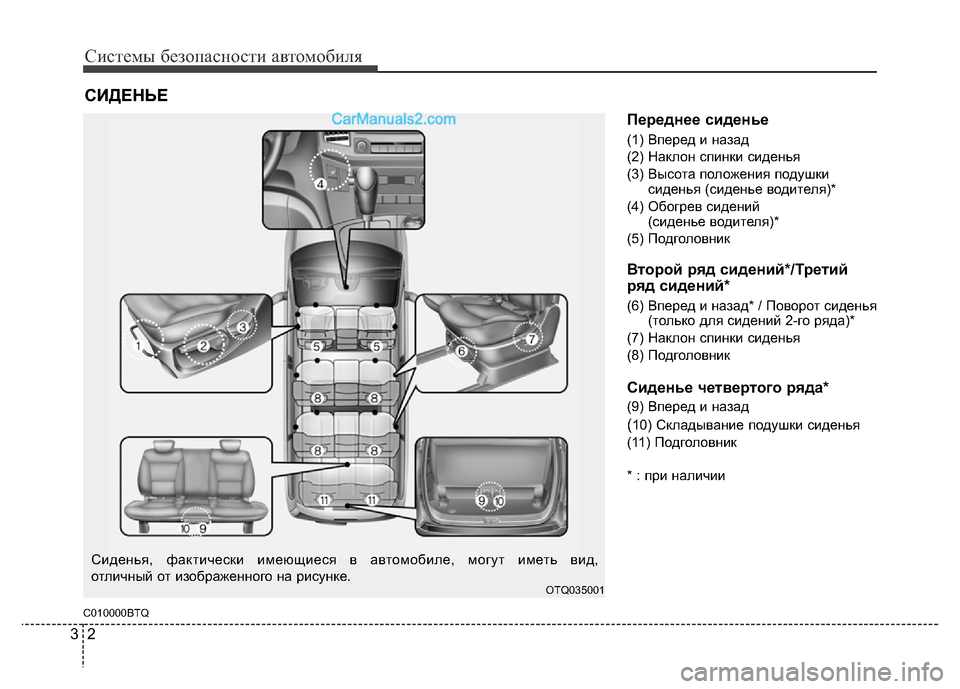

Переднее сиденье
(1) Вперед и назад
(2) Наклон спинки сиденья
(3) Высота положения подушки
сиденья (сиденье водителя)*
(4) Обогрев сидений
(сиденье водителя)*
(5) Подголовник
Второй ряд сидений*/Третий
ряд сидений*
(6) Вперед и назад* / Поворот сиденья
(только для сидений 2-го ряда)*
(7) Наклон спинки сиденья
(8) Подголовник
Сиденье четвертого ряда*
(9) Вперед и назад
(10) Складывание подушки сиденья
(11) Подголовник
* : при наличии
СИДЕНЬЕ
OTQ035001
Сиденья, фактически имеющиеся в автомобиле, могут иметь вид,
отличный от изображенного на рисунке.

33
Системы безопасности автомобиля
ОСТОРОЖНО - Сиденье
водителя
• Никогда не пытайтесь
отрегулировать положение
сиденья во время движения
автомобиля. Это может
привести к потере управления
и к дорожно-транспортному
происшествию, результатом
которого может быть гибель
людей, нанесение тяжелых
телесных повреждений или
причинение ущерба имуществу.
• Не допускайте изменения кем-
либо нормального положения
спинки сиденья. Расположение
предметов с опорой на спинку
сиденья или создание иных
помех нормальной фиксации
спинки сиденья может
привести к серьезной травме
или к гибели человека при
внезапной остановке или
столкновении.
(Продолжение)
ОСТОРОЖНО
- Возвращение спинки
сиденья в вертикальное
положение
При возвращении спинки
сиденья в вертикальное
положение удерживайте ее и
перемещайте медленно.
Убедитесь в отсутствии других
людей рядом с сиденьем. Если
не удерживать спинку сиденья
при ее возврате в исходное
положение и не контролировать
этот процесс, она может резко
переместиться вперед и
причинить случайную травму
человеку, ударив его.

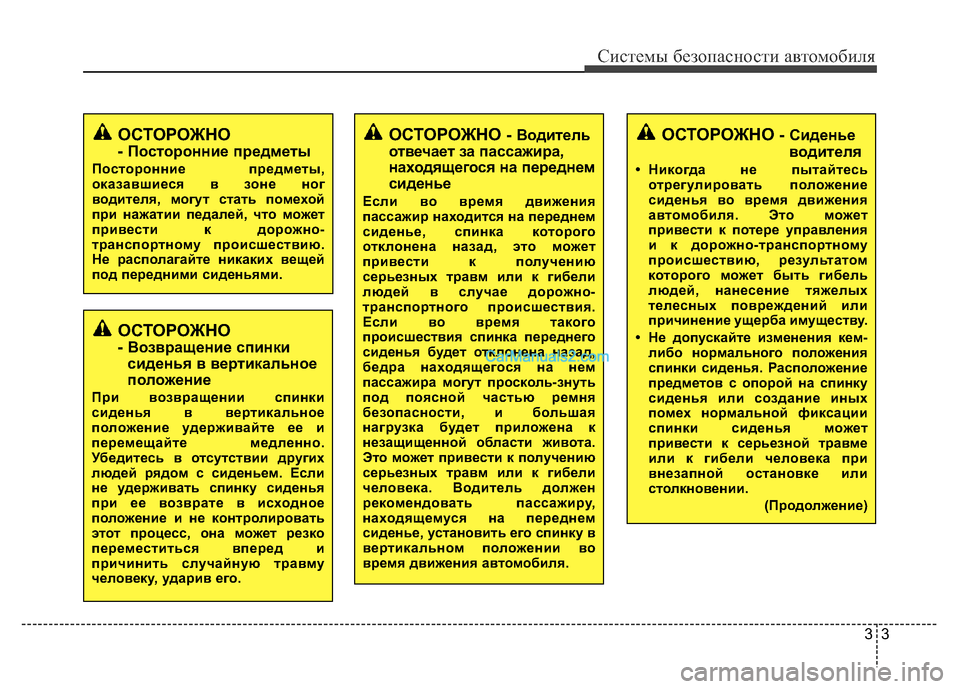

ОСТОРОЖНО
- Посторонние предметы
Посторонние предметы,
оказавшиеся в зоне ног
водителя, могут стать помехой
при нажатии педалей, что может
привести к дорожно-
транспортному происшествию.
Не располагайте никаких вещей
под передними сиденьями.
ОСТОРОЖНО - Водитель
отвечает за пассажира,
находящегося на переднем
сиденье
Если во время движения
пассажир находится на переднем
сиденье, спинка которого
отклонена назад, это может
привести к получению
серьезных травм или к гибели
людей в случае дорожно-
транспортного происшествия.
Если во время такого
происшествия спинка переднего
сиденья будет отклонена назад,
бедра находящегося на нем
пассажира могут просколь-знуть
под поясной частью ремня
безопасности, и большая
нагрузка будет приложена к
незащищенной области живота.
Это может привести к получению
серьезных травм или к гибели
человека. Водитель должен
рекомендовать пассажиру,
находящемуся на переднем
сиденье, установить его спинку в
вертикальном положении во
время движения автомобиля.

Системы безопасности автомобиля
4 3

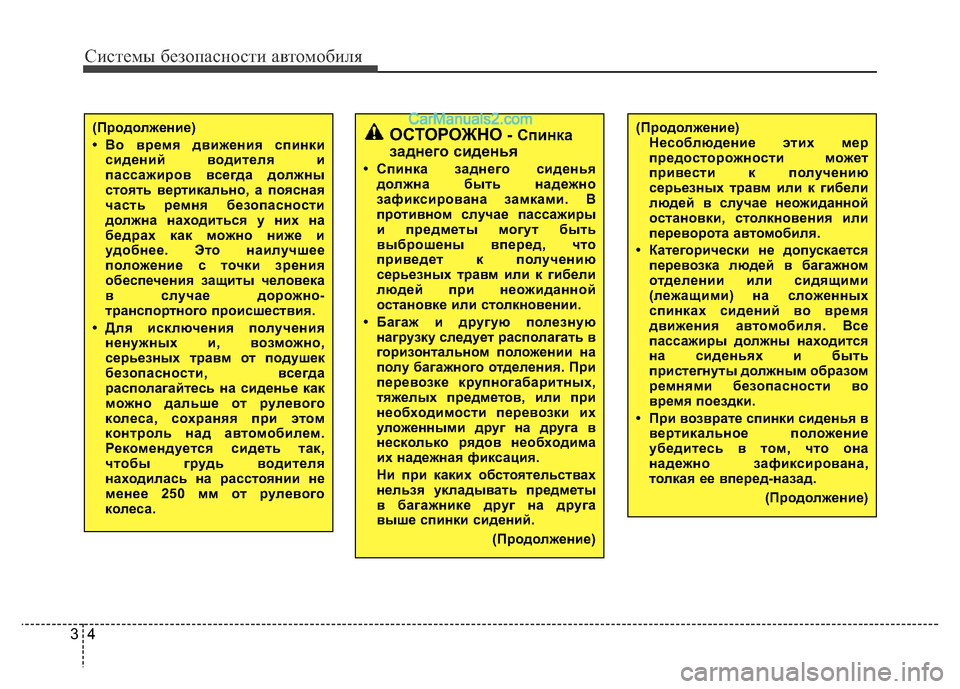

ОСТОРОЖНО - Спинка
заднего сиденья
• Спинка заднего сиденья
должна быть надежно
зафиксирована замками. В
противном случае пассажиры
и предметы могут быть
выброшены вперед, что
приведет к получению
серьезных травм или к гибели
людей при неожиданной
остановке или столкновении.
• Багаж и другую полезную
нагрузку следует располагать в
горизонтальном положении на
полу багажного отделения. При
перевозке крупногабаритных,
тяжелых предметов, или при
необходимости перевозки их
уложенными друг на друга в
несколько рядов необходима
их надежная фиксация.
Ни при каких обстоятельствах
нельзя укладывать предметы
в багажнике друг на друга
выше спинки сидений.
(Продолжение)
(Продолжение)
• Во время движения спинки
сидений водителя и
пассажиров всегда должны
стоять вертикально, а поясная
часть ремня безопасности
должна находиться у них на
бедрах как можно ниже и
удобнее. Это наилучшее
положение с точки зрения
обеспечения защиты человека
в случае дорожно-
транспортного происшествия.
• Для исключения получения
ненужных и, возможно,
серьезных травм от подушек
безопасности, всегда
располагайтесь на сиденье как
можно дальше от рулевого
колеса, сохраняя при этом
контроль над автомобилем.
Рекомендуется сидеть так,
чтобы грудь водителя
находилась на расстоянии не
менее 250 мм от рулевого
колеса.(Продолжение)
Несоблюдение этих мер
предосторожности может
привести к получению
серьезных травм или к гибели
людей в случае неожиданной
остановки, столкновения или
переворота автомобиля.
• Категорически не допускается
перевозка людей в багажном
отделении или сидящими
(лежащими) на сложенных
спинках сидений во время
движения автомобиля. Все
пассажиры должны находится
на сиденьях и быть
пристегнуты должным образом
ремнями безопасности во
время поездки.
• При возврате спинки сиденья в
вертикальное положение
убедитесь в том, что она
надежно зафиксирована,
толкая ее вперед-назад.
(Продолжение)

35
Системы безопасности автомобиля

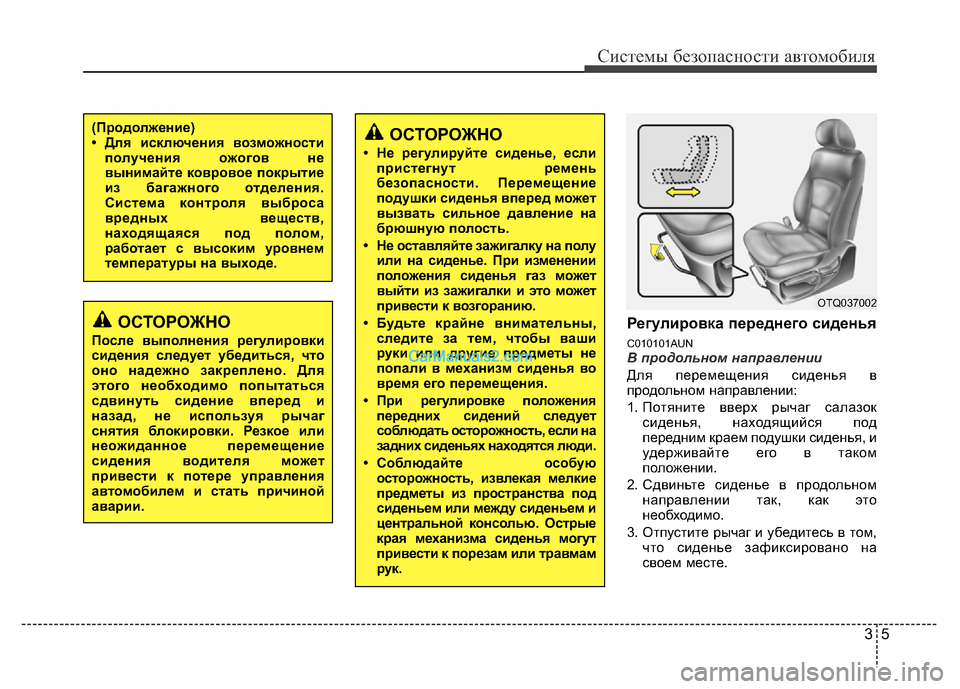

Регулировка переднего сиденья
C010101AUNВ продольном направлении
Для перемещения сиденья в
продольном направлении:
1. Потяните вверх рычаг салазок
сиденья, находящийся под
передним краем подушки сиденья, и
удерживайте его в таком
положении.
2. Сдвиньте сиденье в продольном
направлении так, как это
необходимо.
3. Отпустите рычаг и убедитесь в том,
что сиденье зафиксировано на
своем месте.
(Продолжение)
• Для исключения возможности
получения ожогов не
вынимайте ковровое покрытие
из багажного отделения.
Система контроля выброса
вредных веществ,
находящаяся под полом,
работает с высоким уровнем
температуры на выходе.
ОСТОРОЖНО
После выполнения регулировки
сидения следует убедиться, что
оно надежно закреплено. Для
этого необходимо попытаться
сдвинуть сидение вперед и
назад, не используя рычаг
снятия блокировки. Резкое или
неожиданное перемещение
сидения водителя может
привести к потере управления
автомобилем и стать причиной
аварии.
OTQ037002
ОСТОРОЖНО
• Не регулируйте сиденье, если
пристегнут ремень
безопасности. Перемещение
подушки сиденья вперед может
вызвать сильное давление на
брюшную полость.
• Не оставляйте зажигалку на полу
или на сиденье. При изменении
положения сиденья газ может
выйти из зажигалки и это может
привести к возгоранию.
• Будьте крайне внимательны,
следите за тем, чтобы ваши
руки или другие предметы не
попали в механизм сиденья во
время его перемещения.
• При регулировке положения
передних сидений следует
соблюдать осторожность, если на
задних сиденьях находятся люди.
• Соблюдайте особую
осторожность, извлекая мелкие
предметы из пространства под
сиденьем или между сиденьем и
центральной консолью. Острые
края механизма сиденья могут
привести к порезам или травмам
рук.

Системы безопасности автомобиля
6 3
Регулировку положения сиденья
производите до начала движения.
Убедитесь в том, что сиденье надежно
зафиксировано, попытавшись
переместить вперед-назад без
использования рычага. Если сиденье
движется, значит, оно не
зафиксировано должным образом.
C010102AUN

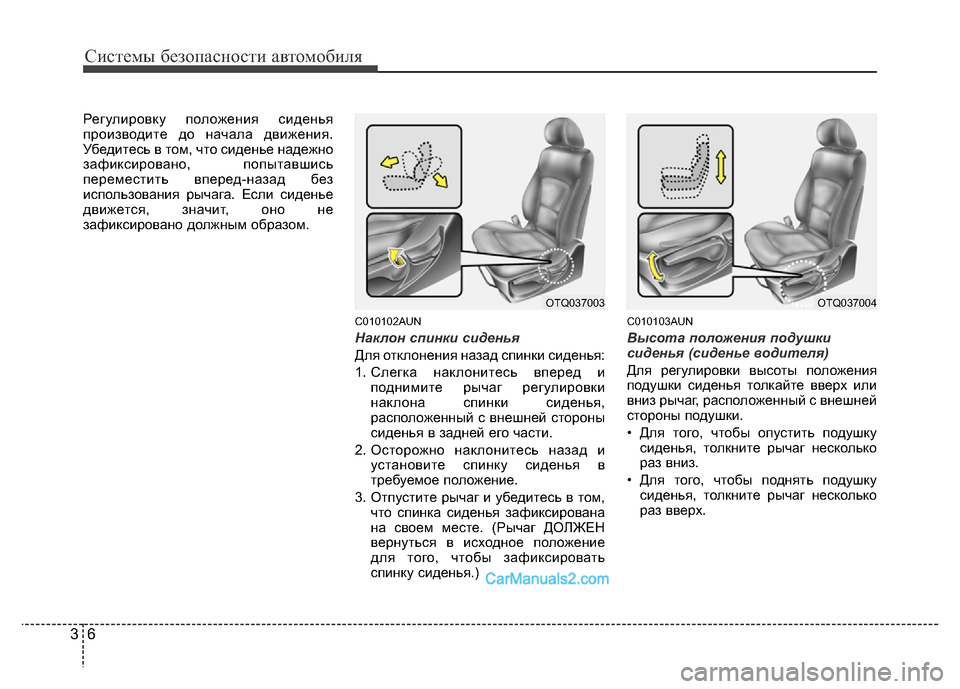

Наклон спинки сиденья
Для отклонения назад спинки сиденья:
1. Слегка наклонитесь вперед и
поднимите рычаг регулировки
наклона спинки сиденья,
расположенный с внешней стороны
сиденья в задней его части.
2. Осторожно наклонитесь назад и
установите спинку сиденья в
требуемое положение.
3. Отпустите рычаг и убедитесь в том,
что спинка сиденья зафиксирована
на своем месте. (Рычаг ДОЛЖЕН
вернуться в исходное положение
для того, чтобы зафиксировать
спинку сиденья.)
C010103AUN
Высота положения подушки
сиденья (сиденье водителя)
Для регулировки высоты положения
подушки сиденья толкайте вверх или
вниз рычаг, расположенный с внешней
стороны подушки.
• Для того, чтобы опустить подушку
сиденья, толкните рычаг несколько
раз вниз.
• Для того, чтобы поднять подушку
сиденья, толкните рычаг несколько
раз вверх.
OTQ037004OTQ037003

37
Системы безопасности автомобиля

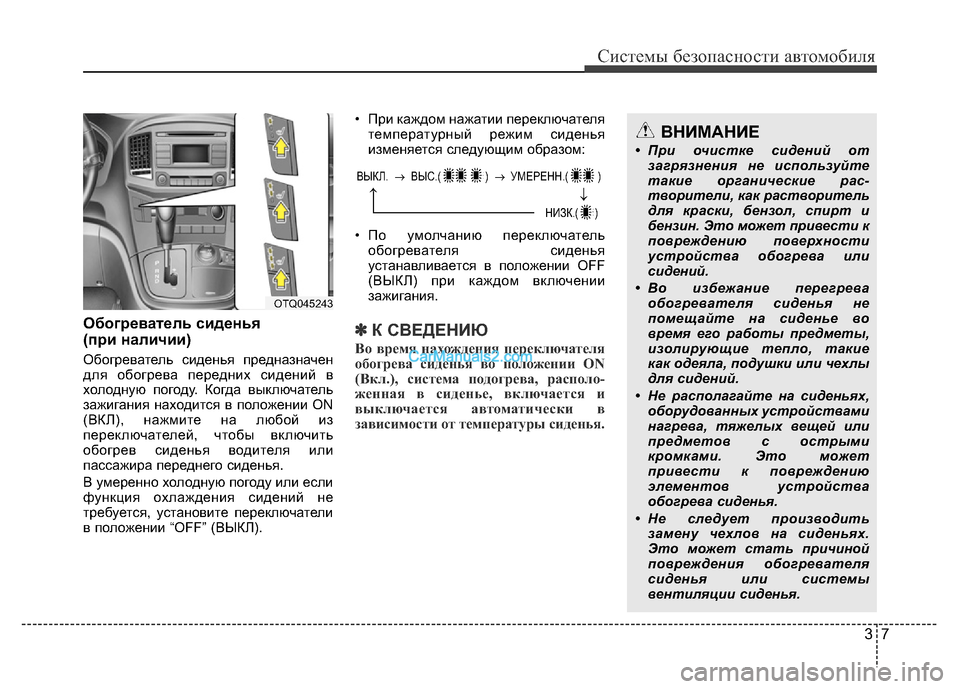

Обогреватель сиденья
(при наличии)
Обогреватель сиденья предназначен
для обогрева передних сидений в
холодную погоду. Когда выключатель
зажигания находится в положении ON
(ВКЛ), нажмите на любой из
переключателей, чтобы включить
обогрев сиденья водителя или
пассажира переднего сиденья.
В умеренно холодную погоду или если
функция охлаждения сидений не
требуется, установите переключатели
в положении “OFF” (ВЫКЛ).• При каждом нажатии переключателя
температурный режим сиденья
изменяется следующим образом:
• По умолчанию переключатель
обогревателя сиденья
устанавливается в положении OFF
(ВЫКЛ) при каждом включении
зажигания.
✽К СВЕДЕНИЮ
Во время нахождения переключателя
обогрева сиденья во положении ON
(Вкл.), система подогрева, располо-
женная в сиденье, включается и
выключается автоматически в
зависимости от температуры сиденья.
OTQ045243
ВНИМАНИЕ
• При очистке сидений от
загрязнения не используйте
такие органические рас-
творители, как растворитель
для краски, бензол, спирт и
бензин. Это может привести к
повреждению поверхности
устройства обогрева или
сидений.
• Во избежание перегрева
обогревателя сиденья не
помещайте на сиденье во
время его работы предметы,
изолирующие тепло, такие
как одеяла, подушки или чехлы
для сидений.
• Не располагайте на сиденьях,
оборудованных устройствами
нагрева, тяжелых вещей или
предметов с острыми
кромками. Это может
привести к повреждению
элементов устройства
обогрева сиденья.
• Не следует производить
замену чехлов на сиденьях.
Это может стать причиной
повреждения обогревателя
сиденья или системы
вентиляции сиденья.
ВЫКЛ. → ВЫС.( ) → УМЕРЕНН.( )
→→
НИЗК.( )
