Характеристики автомобиля
50 4

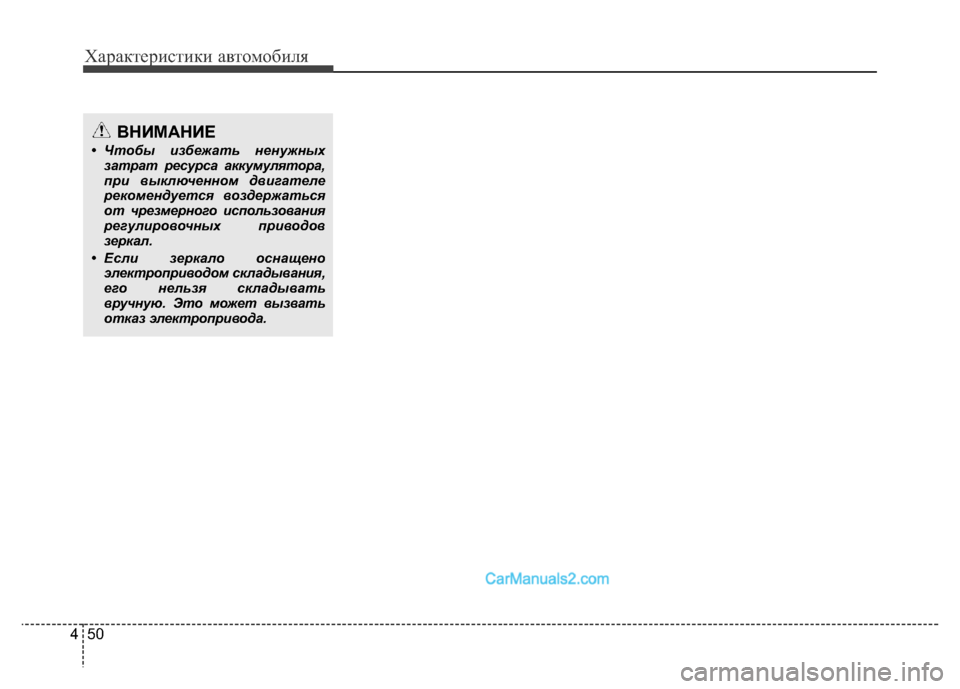

ВНИМАНИЕ
• Чтобы избежать ненужных
затрат ресурса аккумулятора,
при выключенном двигателе
рекомендуется воздержаться
от чрезмерного использования
регулировочных приводов
зеркал.
• Если зеркало оснащено
электроприводом складывания,
его нельзя складывать
вручную. Это может вызвать
отказ электропривода.

451
Характеристики автомобиля
ПРИБОРНАЯ ПАНЕЛЬ
1. Тахометр
2. Индикаторы указателей поворота
3. Спидометр
4. Указатель температуры двигателя
5. Контрольные и индикаторные лампы
6. Индикатор выбранной передачи
7. Одометр / Одометр поездки
8. Указатель уровня топлива
❈Фактическая комбинация приборов в
автомобиле может отличаться от
иллюстрации.
OTQ045413/OTQ045412/OTQ045400
■\▼ A
■\▼ ]
■\▼ C

Характеристики автомобиля
52 4

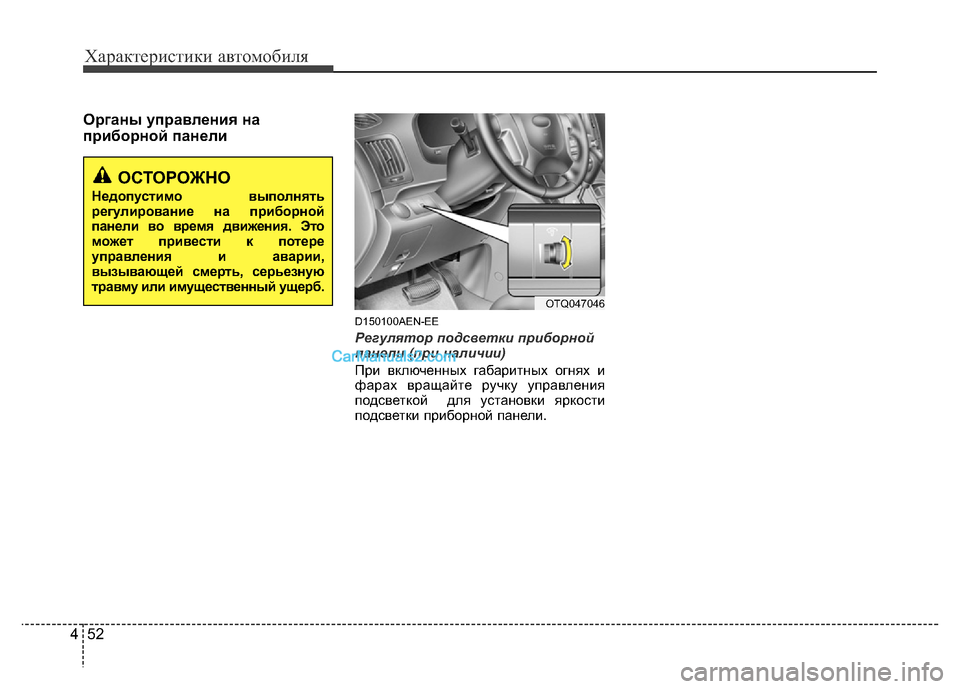

Органы управления на
приборной панели
D150100AEN-EE
Регулятор подсветки приборной
панели (при наличии)
При включенных габаритных огнях и
фарах вращайте ручку управления
подсветкой для установки яркости
подсветки приборной панели.
OTQ047046
ОСТОРОЖНО
Недопустимо выполнять
регулирование на приборной
панели во время движения. Это
может привести к потере
управления и аварии,
вызывающей смерть, серьезную
травму или имущественный ущерб.

453
Характеристики автомобиля

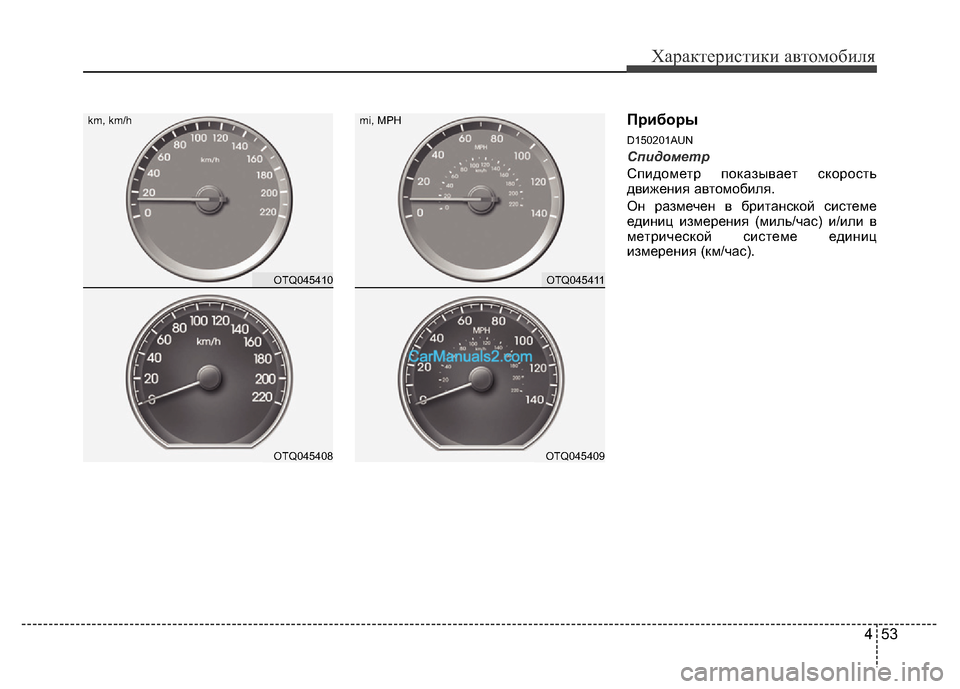

Приборы
D150201AUN
Спидометр
Спидометр показывает скорость
движения автомобиля.
Он размечен в британской системе
единиц измерения (миль/час) и/или в
метрической системе единиц
измерения (км/час).
OTQ045410
OTQ045408
OTQ045411
OTQ045409
km, km/h mi, MPH

Характеристики автомобиля
54 4

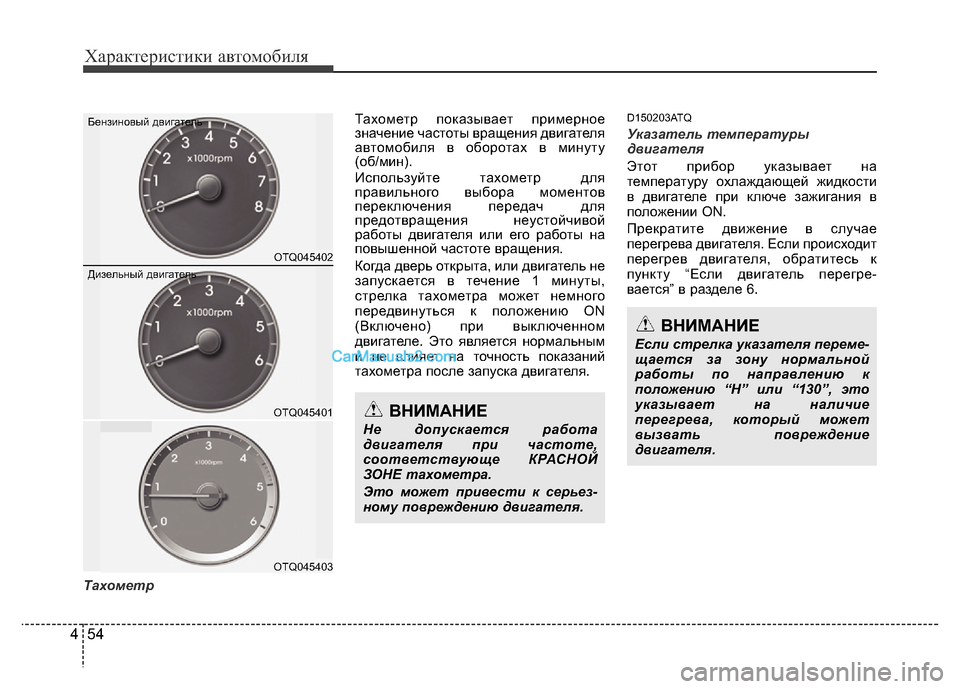

ТахометрТахометр показывает примерное
значение частоты вращения двигателя
автомобиля в оборотах в минуту
(об/мин).
Используйте тахометр для
правильного выбора моментов
переключения передач для
предотвращения неустойчивой
работы двигателя или его работы на
повышенной частоте вращения.
Когда дверь открыта, или двигатель не
запускается в течение 1 минуты,
стрелка тахометра может немного
передвинуться к положению ON
(Включено) при выключенном
двигателе. Это является нормальным
и не влияет на точность показаний
тахометра после запуска двигателя.
D150203ATQ
Указатель температуры
двигателя
Этот прибор указывает на
температуру охлаждающей жидкости
в двигателе при ключе зажигания в
положении ON.
Прекратите движение в случае
перегрева двигателя. Если происходит
перегрев двигателя, обратитесь к
пункту “Если двигатель перегре-
вается” в разделе 6.
ВНИМАНИЕ
Не допускается работа
двигателя при частоте,
соответствующе КРАСНОЙ
ЗОНЕ тахометра.
Это может привести к серьез
-ному повреждению двигателя.
ВНИМАНИЕ
Если стрелка указателя переме-щается за зону нормальной
работы по направлению к
положению “Н” или “130”, это
указывает на наличие
перегрева, который может
вызвать повреждение
двигателя.
OTQ045401
OTQ045403
Бензиновый двигатель
Дизельный двигатель
OTQ045402

455
Характеристики автомобиля
D150204BUN

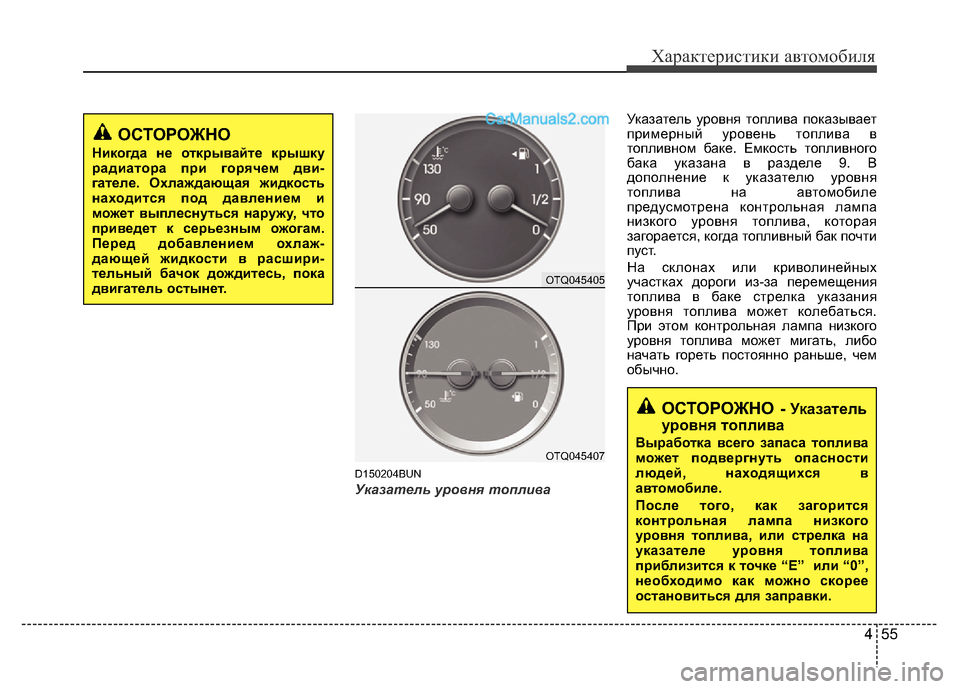

Указатель уровня топливаУказатель уровня топлива показывает
примерный уровень топлива в
топливном баке. Емкость топливного
бака указана в разделе 9. В
дополнение к указателю уровня
топлива на автомобиле
предусмотрена контрольная лампа
низкого уровня топлива, которая
загорается, когда топливный бак почти
пуст.
На склонах или криволинейных
участках дороги из-за перемещения
топлива в баке стрелка указания
уровня топлива может колебаться.
При этом контрольная лампа низкого
уровня топлива может мигать, либо
начать гореть постоянно раньше, чем
обычно.
ОСТОРОЖНО- Указатель
уровня топлива
Выработка всего запаса топлива
может подвергнуть опасности
людей, находящихся в
автомобиле.
После того, как загорится
контрольная лампа низкого
уровня топлива, или стрелка на
указателе уровня топлива
приблизится к точке “Е” или “0”,
необходимо как можно скорее
остановиться для заправки.
ОСТОРОЖНО
Никогда не открывайте крышку
радиатора при горячем дви-гателе. Охлаждающая жидкость
находится под давлением и
может выплеснуться наружу, что
приведет к серьезным ожогам.
Перед добавлением охлаж
-дающей жидкости в расшири-тельный бачок дождитесь, пока
двигатель остынет.OTQ045405
OTQ045407

Характеристики автомобиля
56 4
D150205ATQ

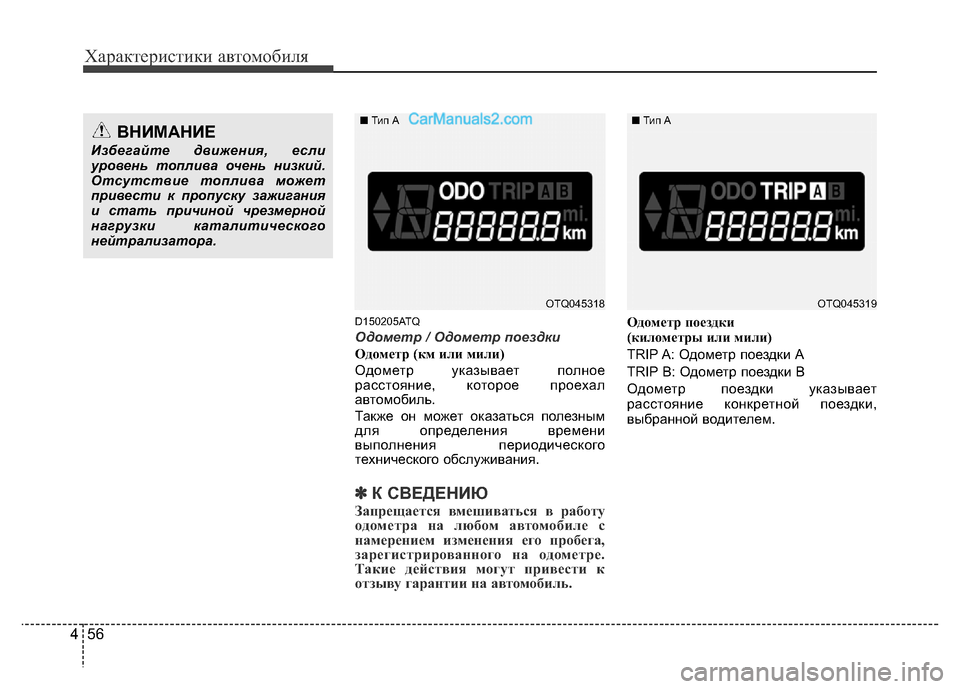

Одометр / Одометр поездки
Одометр (км или мили)
Одометр указывает полное
расстояние, которое проехал
автомобиль.
Также он может оказаться полезным
для определения времени
выполнения периодического
технического обслуживания.
✽К СВЕДЕНИЮ
Запрещается вмешиваться в работу
одометра на любом автомобиле с
намерением изменения его пробега,
зарегистрированного на одометре.
Такие действия могут привести к
отзыву гарантии на автомобиль.
Одометр поездки
(километры или мили)
TRIP A: Одометр поездки А
TRIP B: Одометр поездки В
Одометр поездки указывает
расстояние конкретной поездки,
выбранной водителем.
ВНИМАНИЕ
Избегайте движения, если
уровень топлива очень низкий.
Отсутствие топлива может
привести к пропуску зажигания
и стать причиной чрезмерной
нагрузки каталитического
нейтрализатора.
OTQ045318OTQ045319 ■Тип A■Тип A

457
Характеристики автомобиля

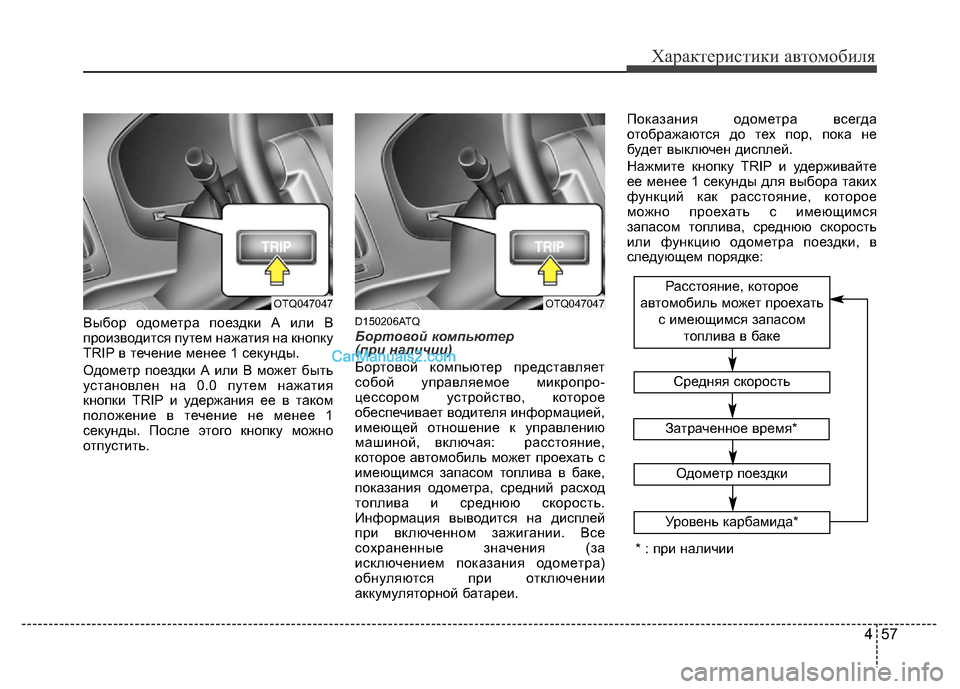

Выбор одометра поездки А или В
производится путем нажатия на кнопку
TRIP в течение менее 1 секунды.
Одометр поездки А или В может быть
установлен на 0.0 путем нажатия
кнопки TRIP и удержания ее в таком
положение в течение не менее 1
секунды. После этого кнопку можно
отпустить. D150206ATQ
Бортовой компьютер
(при наличии)
Бортовой компьютер представляет
собой управляемое микропро-
цессором устройство, которое
обеспечивает водителя информацией,
имеющей отношение к управлению
машиной, включая: расстояние,
которое автомобиль может проехать с
имеющимся запасом топлива в баке,
показания одометра, средний расход
топлива и среднюю скорость.
Информация выводится на дисплей
при включенном зажигании. Все
сохраненные значения (за
исключением показания одометра)
обнуляются при отключении
аккумуляторной батареи. Показания одометра всегда
отображаются до тех пор, пока не
будет выключен дисплей.
Нажмите кнопку TRIP и удерживайте
ее менее 1 секунды для выбора таких
функций как расстояние, которое
можно проехать с имеющимся
запасом топлива, среднюю скорость
или функцию одометра поездки, в
следующем порядке:
OTQ047047OTQ047047
Средняя скорость
Одометр поездки
Расстояние, которое
автомобиль может проехать
с имеющимся запасом
топлива в баке
Затраченное время*
Уровень карбамида*
* : при наличии
