Техническое обслуживание
70 7
G200400AUN

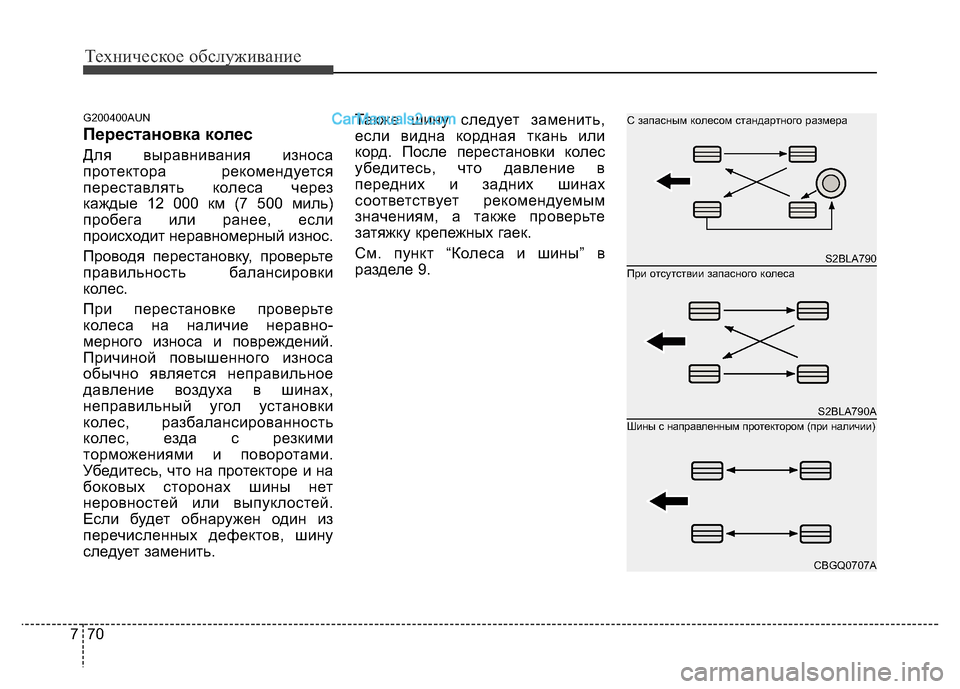

Перестановка колес
Для выравнивания износа
протектора рекомендуется
переставлять колеса через
каждые 12 000 км (7 500 миль)
пробега или ранее, если
происходит неравномерный износ.
Проводя перестановку, проверьте
правильность балансировки
колес.
При перестановке проверьте
колеса на наличие неравно-
мерного износа и повреждений.
Причиной повышенного износа
обычно является неправильное
давление воздуха в шинах,
неправильный угол установки
колес, разбалансированность
колес, езда с резкими
торможениями и поворотами.
Убедитесь, что на протекторе и на
боковых сторонах шины нет
неровностей или выпуклостей.
Если будет обнаружен один из
перечисленных дефектов, шину
следует заменить. Также шину следует заменить,
если видна кордная ткань или
корд. После перестановки колес
убедитесь, что давление в
передних и задних шинах
соответствует рекомендуемым
значениям, а также проверьте
затяжку крепежных гаек.
См. пункт “Колеса и шины” в
разделе 9.
S2BLA790
S2BLA790A
CBGQ0707A
При отсутствии запасного колеса С запасным колесом стандартного размера
Шины с направленным протектором (при наличии)

771
Техническое обслуживание

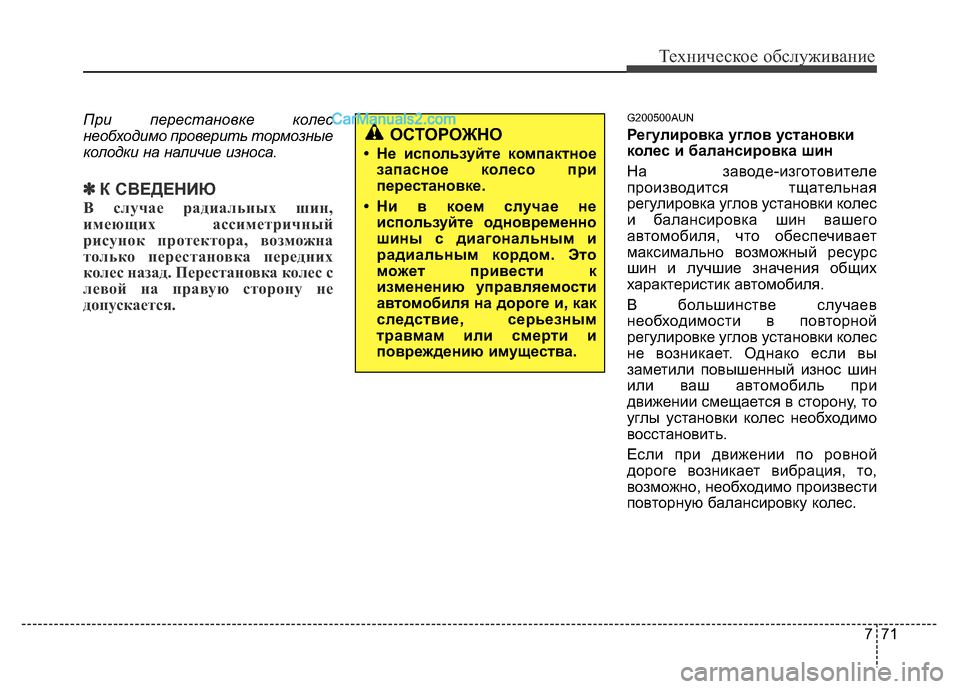

При перестановке колес
необходимо проверить тормозные
колодки на наличие износа.
✽К СВЕДЕНИЮ
В случае радиальных шин,
имеющих ассиметричный
рисунок протектора, возможна
только перестановка передних
колес назад. Перестановка колес с
левой на правую сторону не
допускается.
G200500AUN
Регулировка углов установки
колес и балансировка шин
На заводе-изготовителе
производится тщательная
регулировка углов установки колес
и балансировка шин вашего
автомобиля, что обеспечивает
максимально возможный ресурс
шин и лучшие значения общих
характеристик автомобиля.
В большинстве случаев
необходимости в повторной
регулировке углов установки колес
не возникает. Однако если вы
заметили повышенный износ шин
или ваш автомобиль при
движении смещается в сторону, то
углы установки колес необходимо
восстановить.
Если при движении по ровной
дороге возникает вибрация, то,
возможно, необходимо произвести
повторную балансировку колес.ОСТОРОЖНО
• Не используйте компактное
запасное колесо при
перестановке.
• Ни в коем случае не
используйте одновременно
шины с диагональным и
радиальным кордом. Это
может привести к
изменению управляемости
автомобиля на дороге и, как
следствие, серьезным
травмам или смерти и
повреждению имущества.

Техническое обслуживание
72 7
G200600AEN

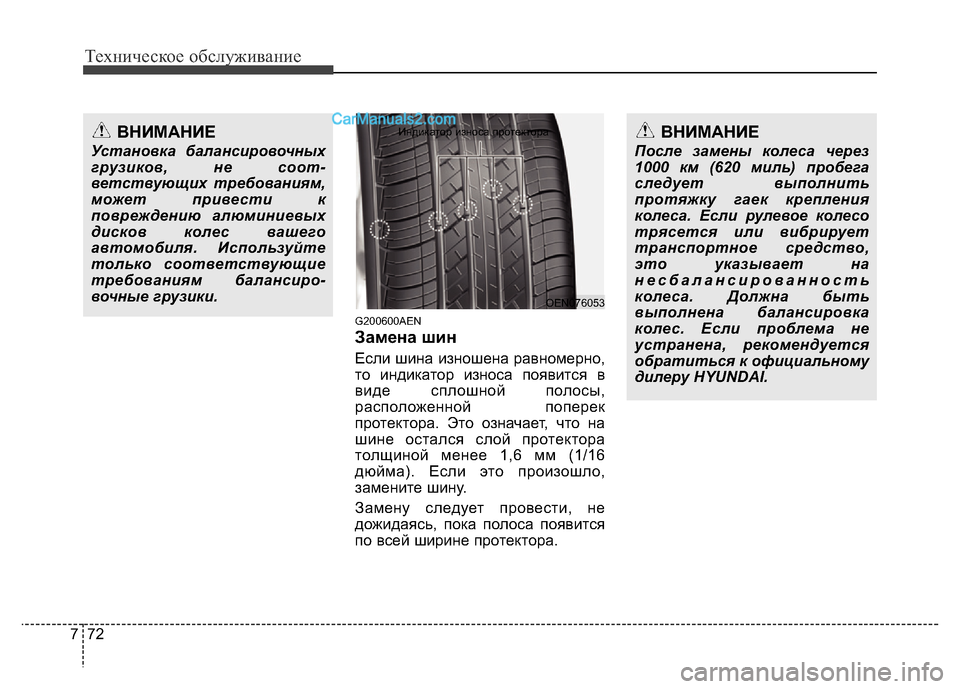

Замена шин
Если шина изношена равномерно,
то индикатор износа появится в
виде сплошной полосы,
расположенной поперек
протектора. Это означает, что на
шине остался слой протектора
толщиной менее 1,6 мм (1/16
дюйма). Если это произошло,
замените шину.
Замену следует провести, не
дожидаясь, пока полоса появится
по всей ширине протектора.
ВНИМАНИЕ
Установка балансировочных
грузиков, не соот-
ветствующих требованиям,
может привести к
повреждению алюминиевых
дисков колес вашего
автомобиля. Используйте
только соответствующие
требованиям балансиро-
вочные грузики.
OEN076053
Индикатор износа протектораВНИМАНИЕ
После замены колеса через
1000 км (620 миль) пробега
следует выполнить
протяжку гаек крепления
колеса. Если рулевое колесо
трясется или вибрирует
транспортное средство,
это указывает на
несбалансированность
колеса. Должна быть
выполнена балансировка
колес. Если проблема не
устранена, рекомендуется
обратиться к официальному
дилеру HYUNDAI.

773
Техническое обслуживание
(Продолжение)

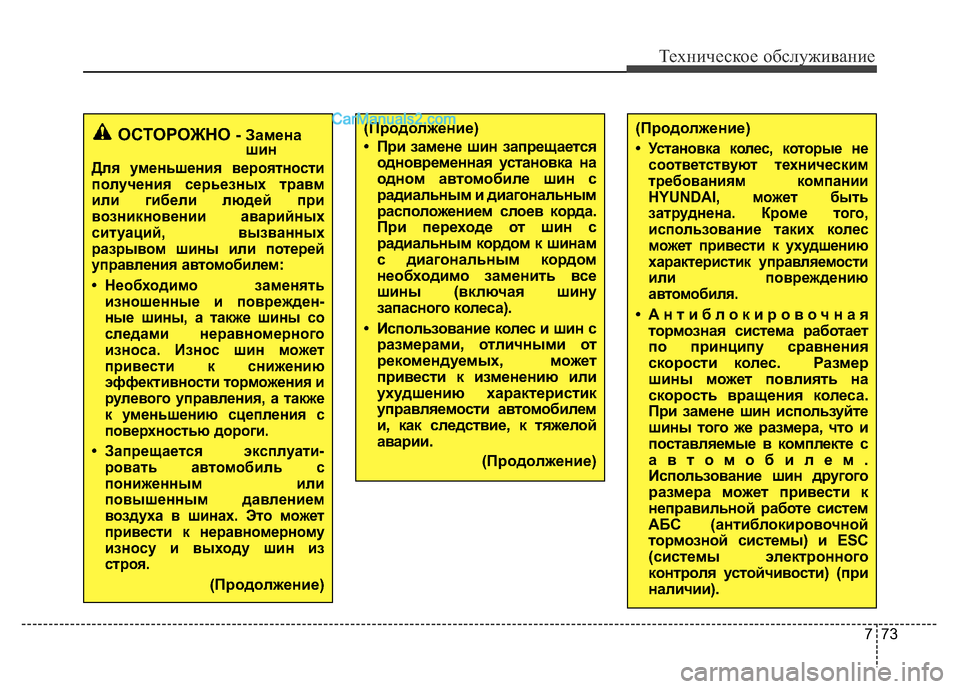

• При замене шин запрещается
одновременная установка на
одном автомобиле шин с
радиальным и диагональным
расположением слоев корда.
При переходе от шин с
радиальным кордом к шинам
с диагональным кордом
необходимо заменить все
шины (включая шину
запасного колеса).
• Использование колес и шин с
размерами, отличными от
рекомендуемых, может
привести к изменению или
ухудшению характеристик
управляемости автомобилем
и, как следствие, к тяжелой
аварии.
(Продолжение)(Продолжение)
• Установка колес, которые не
соответствуют техническим
требованиям компании
HYUNDAI, может быть
затруднена. Кроме того,
использование таких колес
может привести к ухудшению
характеристик управляемости
или повреждению
автомобиля.
• Антиблокировочная
тормозная система работает
по принципу сравнения
скорости колес. Размер
шины может повлиять на
скорость вращения колеса.
При замене шин используйте
шины того же размера, что и
поставляемые в комплекте с
автомобилем.
Использование шин другого
размера может привести к
неправильной работе систем
АБС (антиблокировочной
тормозной системы) и ESC
(системы электронного
контроля устойчивости) (при
наличии).
ОСТОРОЖНО - Замена
шин
Для уменьшения вероятности
получения серьезных травм
или гибели людей при
возникновении аварийных
ситуаций, вызванных
разрывом шины или потерей
управления автомобилем:
• Необходимо заменять
изношенные и поврежден-
ные шины, а также шины со
следами неравномерного
износа. Износ шин может
привести к снижению
эффективности торможения и
рулевого управления, а также
к уменьшению сцепления с
поверхностью дороги.
• Запрещается эксплуати-
ровать автомобиль с
пониженным или
повышенным давлением
воздуха в шинах. Это может
привести к неравномерному
износу и выходу шин из
строя.
(Продолжение)

Техническое обслуживание
74 7
G200700BUN

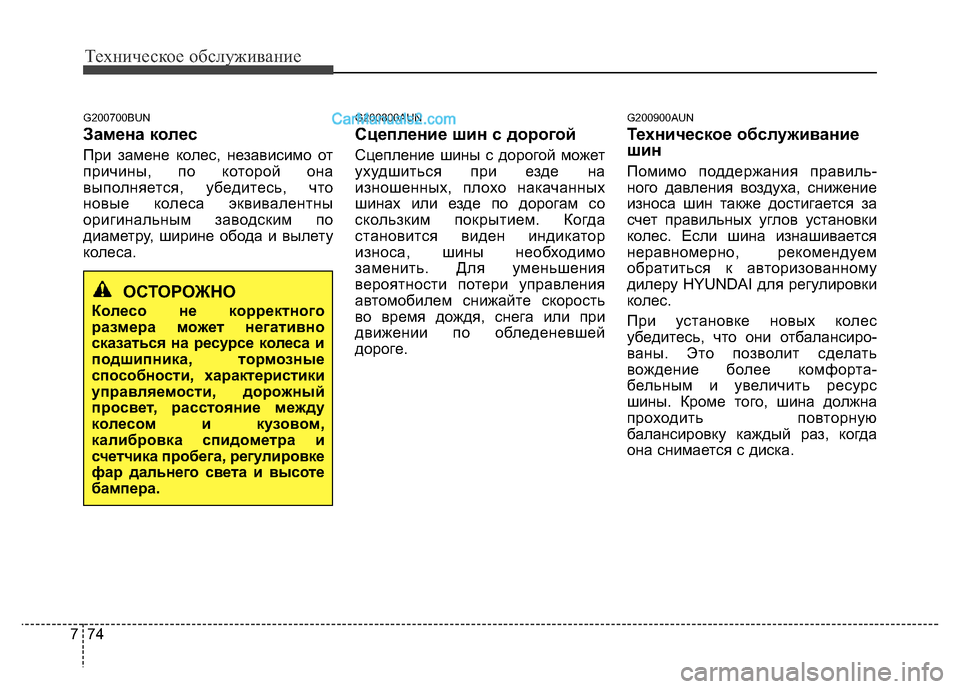

Замена колес
При замене колес, независимо от
причины, по которой она
выполняется, убедитесь, что
новые колеса эквивалентны
оригинальным заводским по
диаметру, ширине обода и вылету
колеса.
G200800AUN
Сцепление шин с дорогой
Сцепление шины с дорогой может
ухудшиться при езде на
изношенных, плохо накачанных
шинах или езде по дорогам со
скользким покрытием. Когда
становится виден индикатор
износа, шины необходимо
заменить. Для уменьшения
вероятности потери управления
автомобилем снижайте скорость
во время дождя, снега или при
движении по обледеневшей
дороге.
G200900AUN
Техническое обслуживание
шин
Помимо поддержания правиль-
ного давления воздуха, снижение
износа шин также достигается за
счет правильных углов установки
колес. Если шина изнашивается
неравномерно, рекомендуем
обратиться к авторизованному
дилеру HYUNDAI для регулировки
колес.
При установке новых колес
убедитесь, что они отбалансиро-
ваны. Это позволит сделать
вождение более комфорта-
бельным и увеличить ресурс
шины. Кроме того, шина должна
проходить повторную
балансировку каждый раз, когда
она снимается с диска.
ОСТОРОЖНО
Колесо не корректного
размера может негативно
сказаться на ресурсе колеса и
подшипника, тормозные
способности, характеристики
управляемости, дорожный
просвет, расстояние между
колесом и кузовом,
калибровка спидометра и
счетчика пробега, регулировке
фар дальнего света и высоте
бампера.

775
Техническое обслуживание
G201000AUN

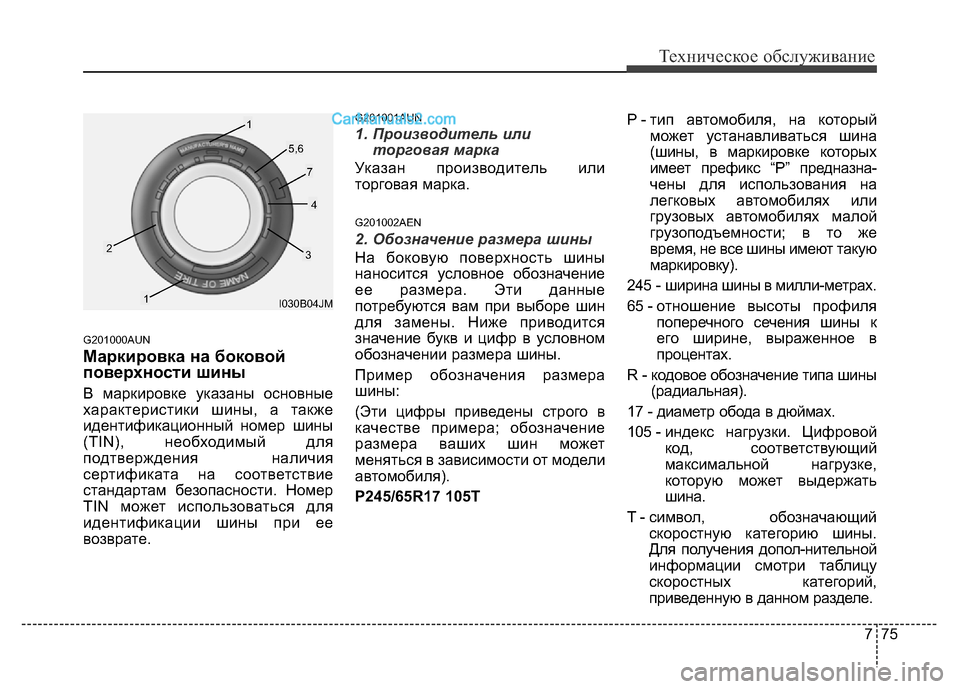

Маркировка на боковой
поверхности шины
В маркировке указаны основные
характеристики шины, а также
идентификационный номер шины
(TIN), необходимый для
подтверждения наличия
сертификата на соответствие
стандартам безопасности. Номер
TIN может использоваться для
идентификации шины при ее
возврате.
G201001AUN
1. Производитель или
торговая марка
Указан производитель или
торговая марка.
G201002AEN
2. Обозначение размера шины
На боковую поверхность шины
наносится условное обозначение
ее размера. Эти данные
потребуются вам при выборе шин
для замены. Ниже приводится
значение букв и цифр в условном
обозначении размера шины.
Пример обозначения размера
шины:
(Эти цифры приведены строго в
качестве примера; обозначение
размера ваших шин может
меняться в зависимости от модели
автомобиля).
P245/65R17 105TP - тип автомобиля, на который
может устанавливаться шина
(шины, в маркировке которых
имеет префикс “P” предназна-
чены для использования на
легковых автомобилях или
грузовых автомобилях малой
грузоподъемности; в то же
время, не все шины имеют такую
маркировку).
245 - ширина шины в милли-метрах.
65 - отношение высоты профиля
поперечного сечения шины к
его ширине, выраженное в
процентах.
R - кодовое обозначение типа шины
(радиальная).
17 - диаметр обода в дюймах.
105 - индекс нагрузки. Цифровой
код, соответствующий
максимальной нагрузке,
которую может выдержать
шина.
T - символ, обозначающий
скоростную категорию шины.
Для получения допол-нительной
информации смотри таблицу
скоростных категорий,
приведенную в данном разделе.
I030B04JM
1
1
23
4
5,6
7

Техническое обслуживание
76 7

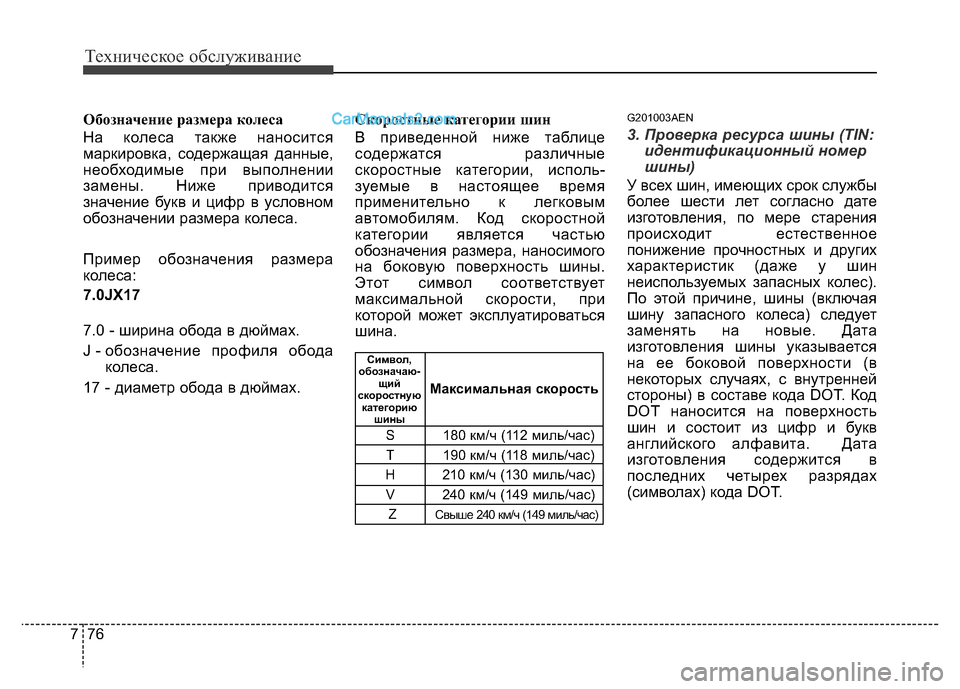

Обозначение размера колеса
На колеса также наносится
маркировка, содержащая данные,
необходимые при выполнении
замены. Ниже приводится
значение букв и цифр в условном
обозначении размера колеса.
Пример обозначения размера
колеса:
7.0JX17
7.0 - ширина обода в дюймах.
J - обозначение профиля обода
колеса.
17 - диаметр обода в дюймах. Скоростные категории шин
В приведенной ниже таблице
содержатся различные
скоростные категории, исполь-
зуемые в настоящее время
применительно к легковым
автомобилям. Код скоростной
категории является частью
обозначения размера, наносимого
на боковую поверхность шины.
Этот символ соответствует
максимальной скорости, при
которой может эксплуатироваться
шина.G201003AEN
3. Проверка ресурса шины (TIN:
идентификационный номер
шины)
У всех шин, имеющих срок службы
более шести лет согласно дате
изготовления, по мере старения
происходит естественное
понижение прочностных и других
характеристик (даже у шин
неиспользуемых запасных колес).
По этой причине, шины (включая
шину запасного колеса) следует
заменять на новые. Дата
изготовления шины указывается
на ее боковой поверхности (в
некоторых случаях, с внутренней
стороны) в составе кода DOT. Код
DOT наносится на поверхность
шин и состоит из цифр и букв
английского алфавита. Дата
изготовления содержится в
последних четырех разрядах
(символах) кода DOT.
S180 км/ч (112 миль/час)
T190 км/ч (118 миль/час)
H210 км/ч (130 миль/час)
V240 км/ч (149 миль/час)
Z Свыше 240 км/ч (149 миль/час)
Максимальная скорость
Символ,
обозначаю-
щий
скоростную
категорию
шины

777
Техническое обслуживание

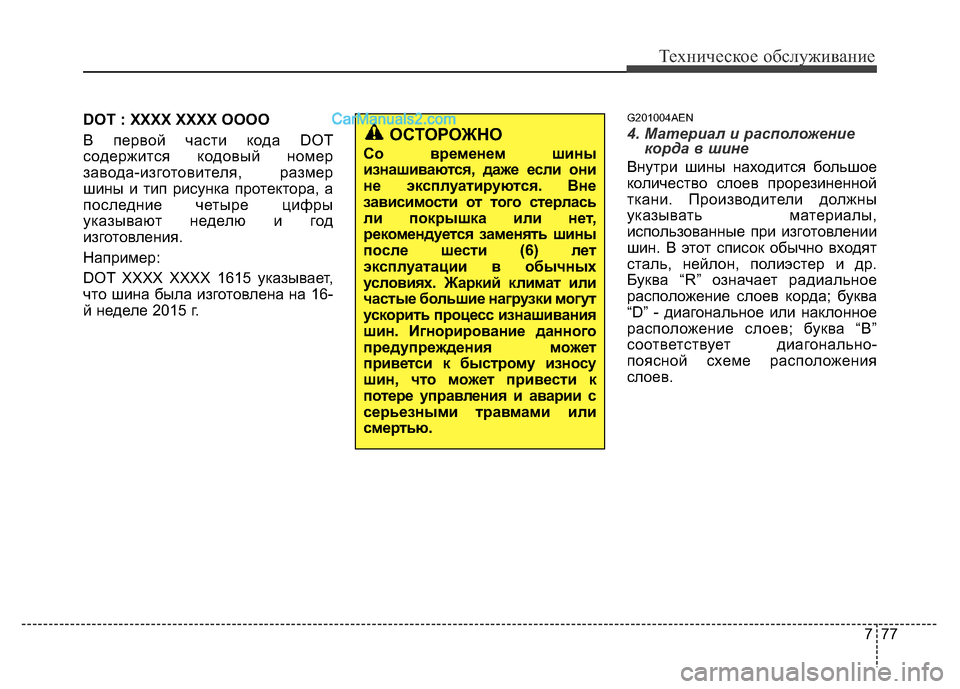

DOT : XXXX XXXX OOOO
В первой части кода DOT
содержится кодовый номер
завода-изготовителя, размер
шины и тип рисунка протектора, а
последние четыре цифры
указывают неделю и год
изготовления.
Например:
DOT XXXX XXXX 1615 указывает,
что шина была изготовлена на 16-
й неделе 2015 г.G201004AEN
4. Материал и расположение
корда в шине
Внутри шины находится большое
количество слоев прорезиненной
ткани. Производители должны
указывать материалы,
использованные при изготовлении
шин. В этот список обычно входят
сталь, нейлон, полиэстер и др.
Буква “R” означает радиальное
расположение слоев корда; буква
“D” - диагональное или наклонное
расположение слоев; буква “B”
соответствует диагонально-
поясной схеме расположения
слоев.ОСТОРОЖНО
Со временем шины
изнашиваются, даже если они
не эксплуатируются. Вне
зависимости от того стерлась
ли покрышка или нет,
рекомендуется заменять шины
после шести (6) лет
эксплуатации в обычных
условиях. Жаркий климат или
частые большие нагрузки могут
ускорить процесс изнашивания
шин. Игнорирование данного
предупреждения может
приветси к быстрому износу
шин, что может привести к
потере управления и аварии с
серьезными травмами или
смертью.
