2016 Hyundai H-1 (Grand Starex) Инструкция по эксплуатации (in Russian)

Техническое обслуживание
38 7

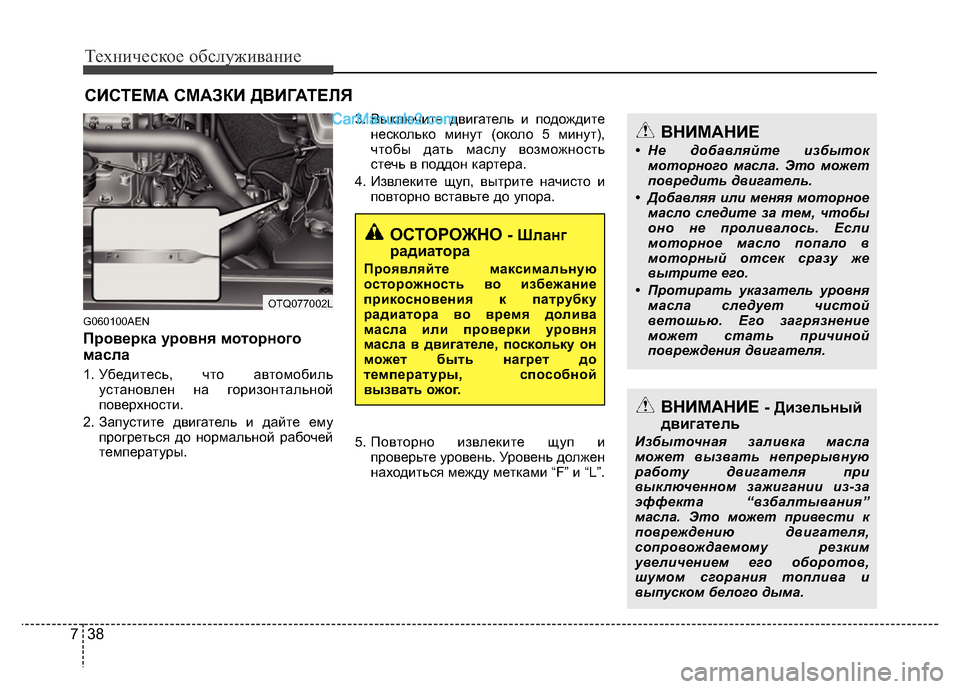

СИСТЕМА СМАЗКИ ДВИГАТЕЛЯ
G060100AEN
Проверка уровня моторного
масла
1. Убедитесь, что автомобиль
установлен на горизонтальной
поверхности.
2. Запустите двигатель и дайте ему
прогреться до нормальной рабочей
температуры.3. Выключите двигатель и подождите
несколько минут (около 5 минут),
чтобы дать маслу возможность
стечь в поддон картера.
4. Извлеките щуп, вытрите начисто и
повторно вставьте до упора.
5. Повторно извлеките щуп и
проверьте уровень. Уровень должен
находиться между метками “F” и “L”.
ОСТОРОЖНО - Шланг
радиатора
Проявляйте максимальную
осторожность во избежание
прикосновения к патрубку
радиатора во время долива
масла или проверки уровня
масла в двигателе, поскольку он
может быть нагрет до
температуры, способной
вызвать ожог.
OTQ077002L
ВНИМАНИЕ - Дизельный
двигатель
Избыточная заливка масла
может вызвать непрерывную
работу двигателя при
выключенном зажигании из-за
эффекта “взбалтывания”
масла. Это может привести к
повреждению двигателя,
сопровождаемому резким
увеличением его оборотов,
шумом сгорания топлива и
выпуском белого дыма.
ВНИМАНИЕ
• Не добавляйте избыток
моторного масла. Это может
повредить двигатель.
• Добавляя или меняя моторное
масло следите за тем, чтобы
оно не проливалось. Если
моторное масло попало в
моторный отсек сразу же
вытрите его.
• Протирать указатель уровня
масла следует чистой
ветошью. Его загрязнение
может стать причиной
повреждения двигателя.

739
Техническое обслуживание

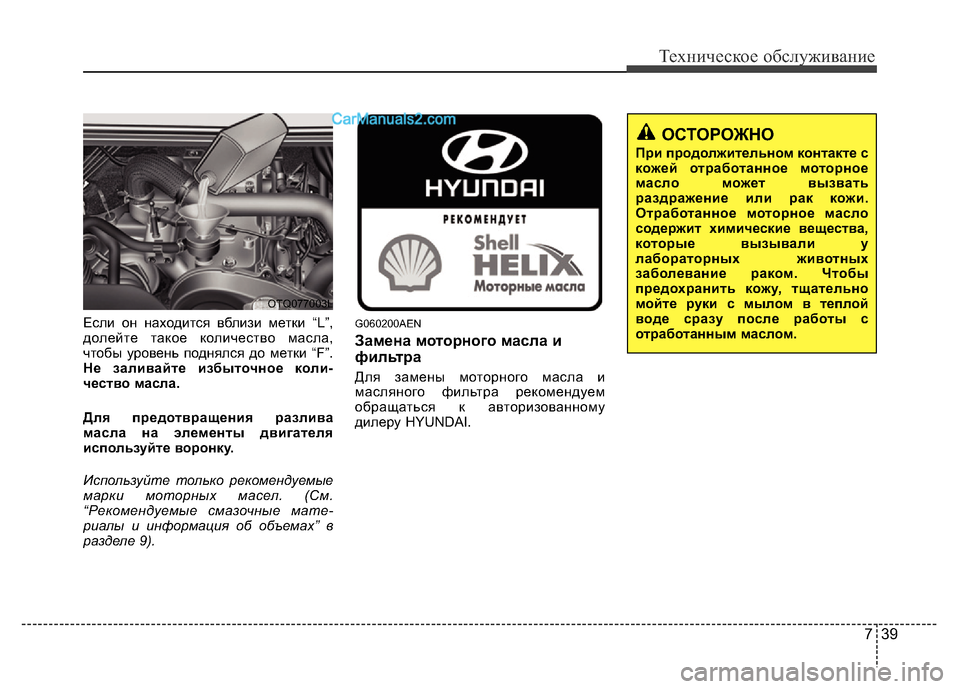

Если он находится вблизи метки “L”,
долейте такое количество масла,
чтобы уровень поднялся до метки “F”.
Не заливайте избыточное коли-
чество масла.
Для предотвращения разлива
масла на элементы двигателя
используйте воронку.
Используйте только рекомендуемые
марки моторных масел. (См.
“Рекомендуемые смазочные мате-
риалы и информация об объемах” в
разделе 9). G060200AEN
Замена моторного масла и
фильтра
Для замены моторного масла и
масляного фильтра рекомендуем
обращаться к авторизованному
дилеру HYUNDAI.
ОСТОРОЖНО
При продолжительном контакте с
кожей отработанное моторное
масло может вызвать
раздражение или рак кожи.
Отработанное моторное масло
содержит химические вещества,
которые вызывали у
лабораторных животных
заболевание раком. Чтобы
предохранить кожу, тщательно
мойте руки с мылом в теплой
воде сразу после работы с
отработанным маслом.
OTQ077003L

Техническое обслуживание
40 7

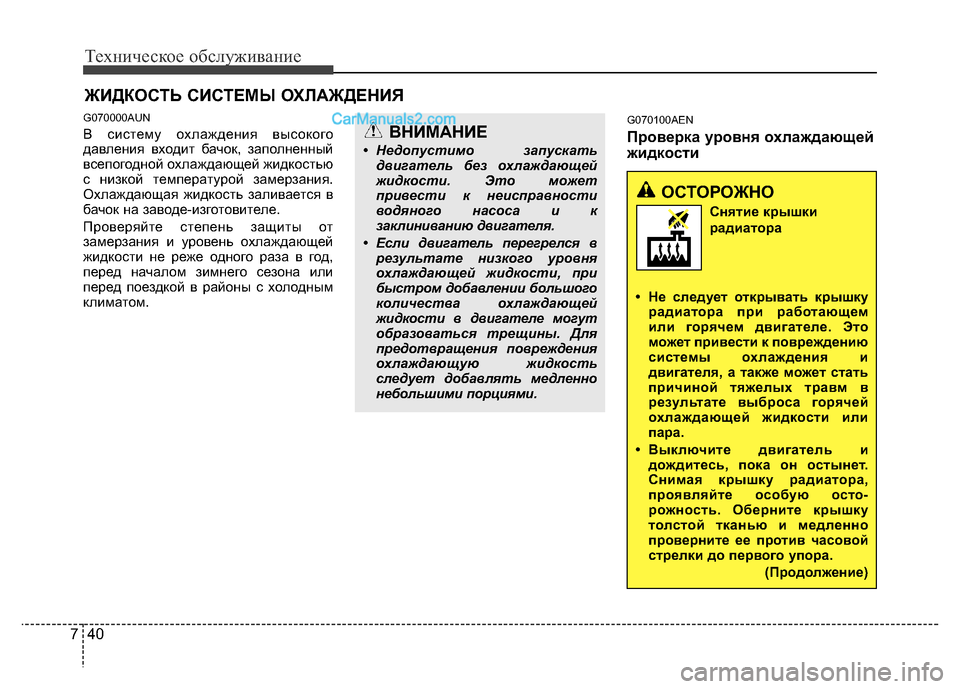

ЖИДКОСТЬ СИСТЕМЫ ОХЛАЖДЕНИЯ
G070000AUN
В систему охлаждения высокого
давления входит бачок, заполненный
всепогодной охлаждающей жидкостью
с низкой температурой замерзания.
Охлаждающая жидкость заливается в
бачок на заводе-изготовителе.
Проверяйте степень защиты от
замерзания и уровень охлаждающей
жидкости не реже одного раза в год,
перед началом зимнего сезона или
перед поездкой в районы с холодным
климатом.G070100AEN
Проверка уровня охлаждающей
жидкости
ОСТОРОЖНО
Снятие крышки
радиатора
• Не следует открывать крышку
радиатора при работающем
или горячем двигателе. Это
может привести к повреждению
системы охлаждения и
двигателя, а также может стать
причиной тяжелых травм в
результате выброса горячей
охлаждающей жидкости или
пара.
• Выключите двигатель и
дождитесь, пока он остынет.
Снимая крышку радиатора,
проявляйте особую осто
-рожность. Оберните крышку
толстой тканью и медленно
проверните ее против часовой
стрелки до первого упора.
(Продолжение)
ВНИМАНИЕ
• Недопустимо запускать
двигатель без охлаждающей
жидкости. Это может
привести к неисправности
водяного насоса и к
заклиниванию двигателя.
• Если двигатель перегрелся в
результате низкого уровня
охлаждающей жидкости, при
быстром добавлении большого
количества охлаждающей
жидкости в двигателе могут
образоваться трещины. Для
предотвращения повреждения
охлаждающую жидкость
следует добавлять медленно
небольшими порциями.

741
Техническое обслуживание

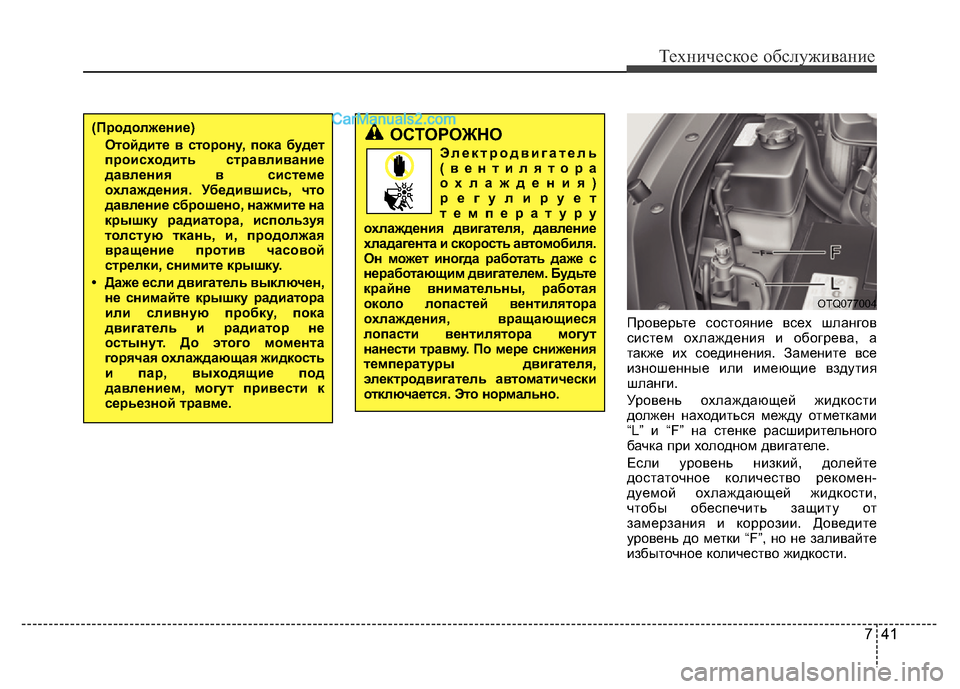

Проверьте состояние всех шлангов
систем охлаждения и обогрева, а
также их соединения. Замените все
изношенные или имеющие вздутия
шланги.
Уровень охлаждающей жидкости
должен находиться между отметками
“L” и “F” на стенке расширительного
бачка при холодном двигателе.
Если уровень низкий, долейте
достаточное количество рекомен-
дуемой охлаждающей жидкости,
чтобы обеспечить защиту от
замерзания и коррозии. Доведите
уровень до метки “F”, но не заливайте
избыточное количество жидкости.
OTQ077004
ОСТОРОЖНО
Электродвигатель
(вентилятора
охлаждения)
регулирует
температуру
охлаждения двигателя, давление
хладагента и скорость автомобиля.
Он может иногда работать даже с
неработающим двигателем. Будьте
крайне внимательны, работая
около лопастей вентилятора
охлаждения, вращающиеся
лопасти вентилятора могут
нанести травму. По мере снижения
температуры двигателя,
электродвигатель автоматически
отключается. Это нормально.
(Продолжение)
Отойдите в сторону, пока будет
происходить стравливание
давления в системе
охлаждения. Убедившись, что
давление сброшено, нажмите на
крышку радиатора, используя
толстую ткань, и, продолжая
вращение против часовой
стрелки, снимите крышку.
• Даже если двигатель выключен,
не снимайте крышку радиатора
или сливную пробку, пока
двигатель и радиатор не
остынут. До этого момента
горячая охлаждающая жидкость
и пар, выходящие под
давлением, могут привести к
серьезной травме.

Техническое обслуживание
42 7

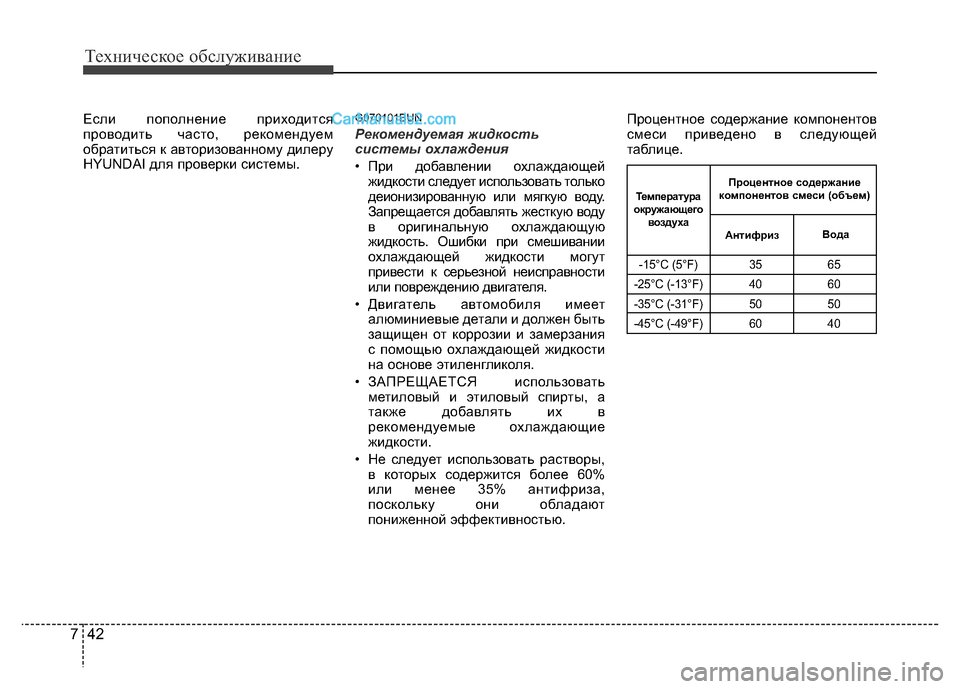

Если пополнение приходится
проводить часто, рекомендуем
обратиться к авторизованному дилеру
HYUNDAI для проверки системы.G070101BUN
Рекомендуемая жидкость
системы охлаждения
• При добавлении охлаждающей
жидкости следует использовать только
деионизированную или мягкую воду.
Запрещается добавлять жесткую воду
в оригинальную охлаждающую
жидкость. Ошибки при смешивании
охлаждающей жидкости могут
привести к серьезной неисправности
или повреждению двигателя.
• Двигатель автомобиля имеет
алюминиевые детали и должен быть
защищен от коррозии и замерзания
с помощью охлаждающей жидкости
на основе этиленгликоля.
• ЗАПРЕЩАЕТСЯ использовать
метиловый и этиловый спирты, а
также добавлять их в
рекомендуемые охлаждающие
жидкости.
• Не следует использовать растворы,
в которых содержится более 60%
или менее 35% антифриза,
поскольку они обладают
пониженной эффективностью. Процентное содержание компонентов
смеси приведено в следующей
таблице.
-15°C (5°F) 35 65
-25°C (-13°F) 40 60
-35°C (-31°F) 50 50
-45°C (-49°F) 60 40
Температура
окружающего
воздухаПроцентное содержание
компонентов смеси (объем)
АнтифризВода

743
Техническое обслуживание

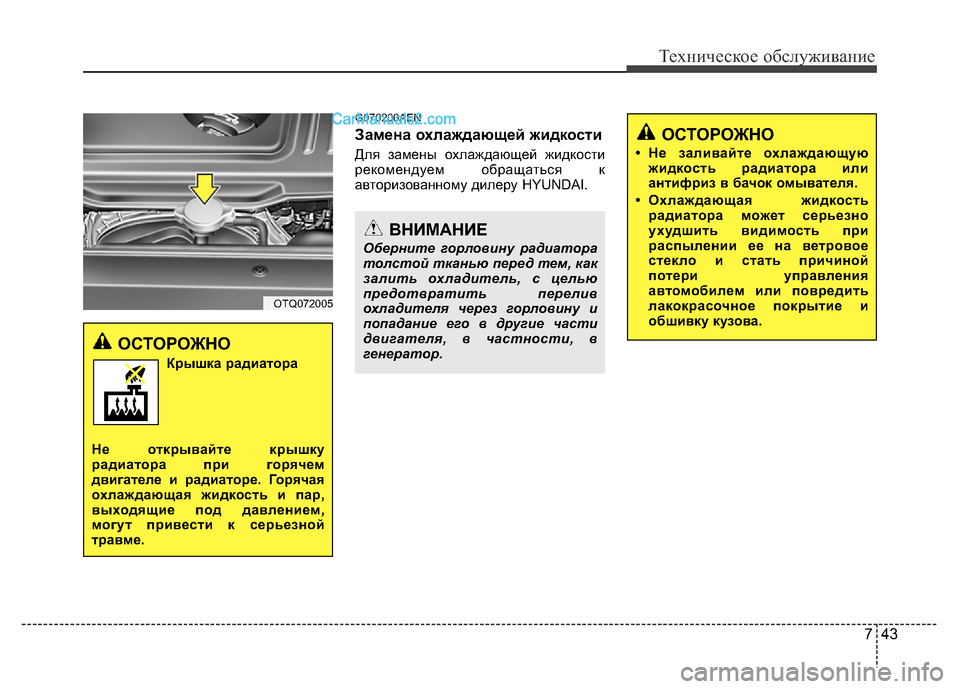

G070200AEN
Замена охлаждающей жидкости
Для замены охлаждающей жидкости
рекомендуем обращаться к
авторизованному дилеру HYUNDAI.
ВНИМАНИЕ
Оберните горловину радиатора
толстой тканью перед тем, как
залить охладитель, с целью
предотвратить перелив
охладителя через горловину и
попадание его в другие части
двигателя, в частности, в
генератор.
ОСТОРОЖНО
• Не заливайте охлаждающую
жидкость радиатора или
антифриз в бачок омывателя.
• Охлаждающая жидкость
радиатора может серьезно
ухудшить видимость при
распылении ее на ветровое
стекло и стать причиной
потери управления
автомобилем или повредить
лакокрасочное покрытие и
обшивку кузова.
ОСТОРОЖНО
Крышка радиатора
Не открывайте крышку
радиатора при горячем
двигателе и радиаторе. Горячая
охлаждающая жидкость и пар,
выходящие под давлением,
могут привести к серьезной
травме.
OTQ072005

Техническое обслуживание
44 7

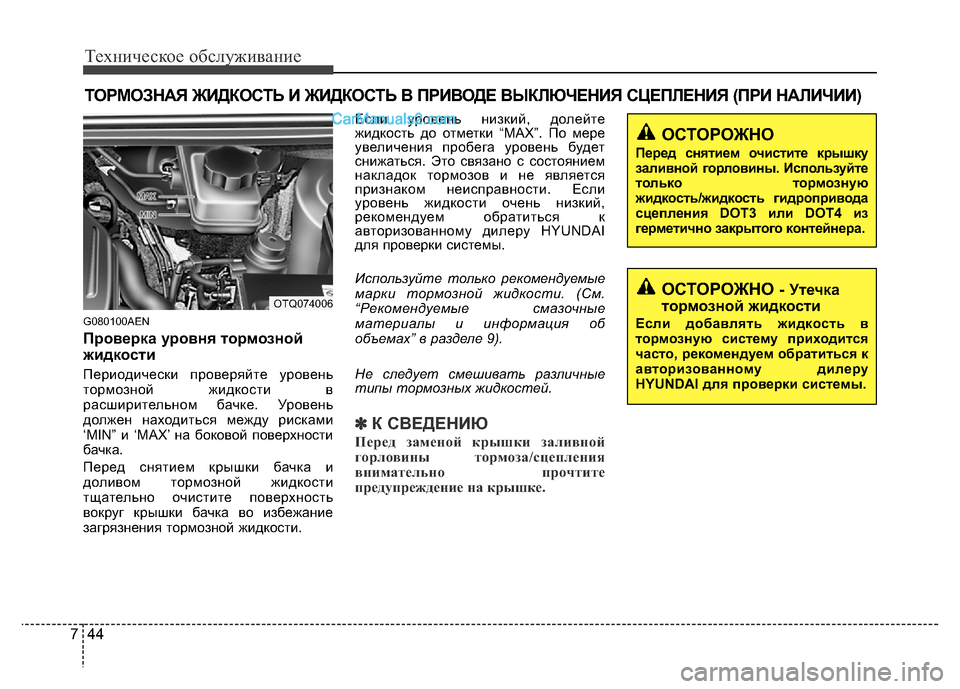

ТОРМОЗНАЯ ЖИДКОСТЬ И ЖИДКОСТЬ В ПРИВОДЕ ВЫКЛЮЧЕНИЯ СЦЕПЛЕНИЯ (ПРИ НАЛИЧИИ)
G080100AEN
Проверка уровня тормозной
жидкости
Периодически проверяйте уровень
тормозной жидкости в
расширительном бачке. Уровень
должен находиться между рисками
‘MIN” и ‘MAX’ на боковой поверхности
бачка.
Перед снятием крышки бачка и
доливом тормозной жидкости
тщательно очистите поверхность
вокруг крышки бачка во избежание
загрязнения тормозной жидкости.Если уровень низкий, долейте
жидкость до отметки “MAX”. По мере
увеличения пробега уровень будет
снижаться. Это связано с состоянием
накладок тормозов и не является
признаком неисправности. Если
уровень жидкости очень низкий,
рекомендуем обратиться к
авторизованному дилеру HYUNDAI
для проверки системы.
Используйте только рекомендуемые
марки тормозной жидкости. (См.
“Рекомендуемые смазочные
материалы и информация об
объемах” в разделе 9).
Не следует смешивать различные
типы тормозных жидкостей.
✽К СВЕДЕНИЮ
Перед заменой крышки заливной
горловины тормоза/сцепления
внимательно прочтите
предупреждение на крышке.
OTQ074006
ОСТОРОЖНО
Перед снятием очистите крышку
заливной горловины. Используйте
только тормозную
жидкость/жидкость гидропривода
сцепления DOT3 или DOT4 из
герметично закрытого контейнера.
ОСТОРОЖНО - Утечка
тормозной жидкости
Если добавлять жидкость в
тормозную систему приходится
часто, рекомендуем обратиться к
авторизованному дилеру
HYUNDAI для проверки системы.

745
Техническое обслуживание

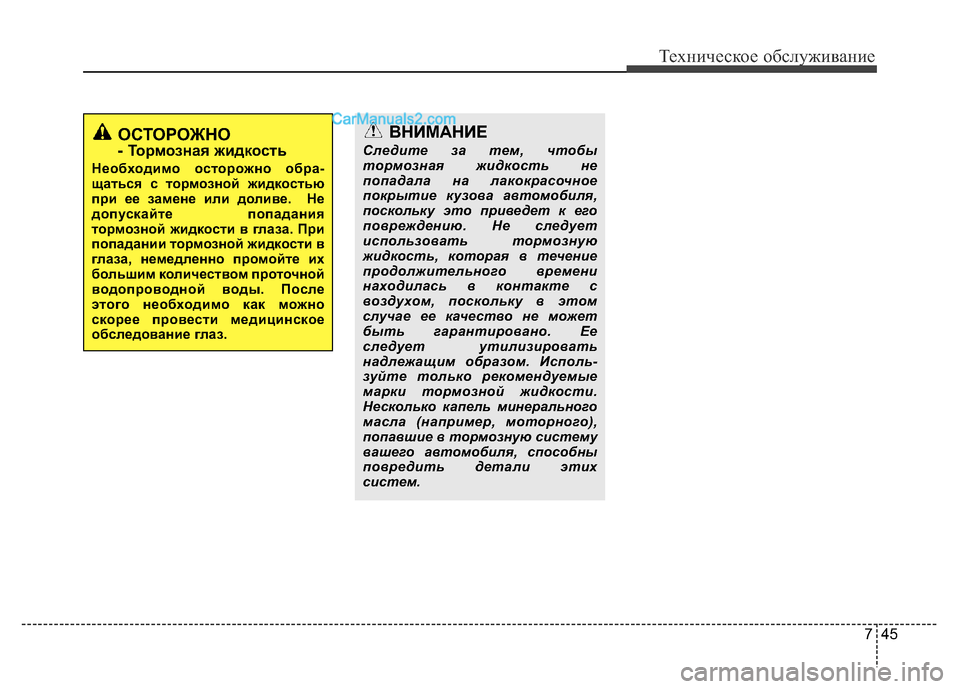

ОСТОРОЖНО
- Тормозная жидкость
Необходимо осторожно обра-щаться с тормозной жидкостью
при ее замене или доливе. Не
допускайте попадания
тормозной жидкости в глаза. При
попадании тормозной жидкости в
глаза, немедленно промойте их
большим количеством проточной
водопроводной воды. После
этого необходимо как можно
скорее провести медицинское
обследование глаз.
ВНИМАНИЕ
Следите за тем, чтобы
тормозная жидкость не
попадала на лакокрасочное
покрытие кузова автомобиля,
поскольку это приведет к его
повреждению. Не следует
использовать тормозную
жидкость, которая в течение
продолжительного времени
находилась в контакте с
воздухом, поскольку в этом
случае ее качество не может
быть гарантировано. Ее
следует утилизировать
надлежащим образом. Исполь
-зуйте только рекомендуемые
марки тормозной жидкости.
Несколько капель минерального
масла (например, моторного),
попавшие в тормозную систему
вашего автомобиля, способны
повредить детали этих
систем.
