2016 Hyundai H-1 (Grand Starex) Инструкция по эксплуатации (in Russian)

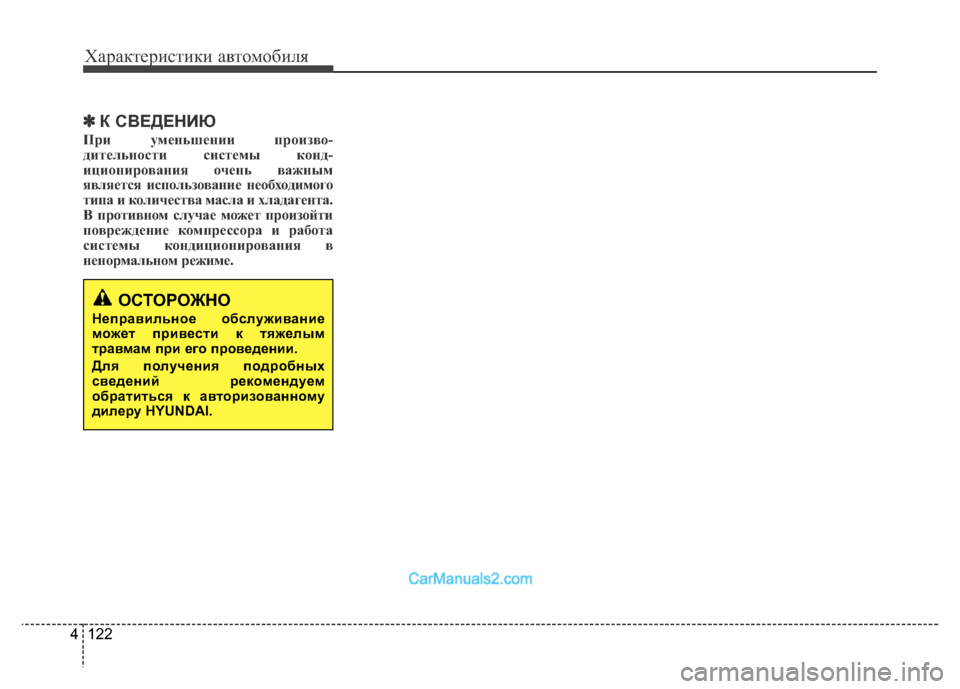

Характеристики автомобиля
122 4
✽К СВЕДЕНИЮ
При уменьшении произво-
дительности системы конд-
иционирования очень важным
является использование необходимого
типа и количества масла и хладагента.
В противном случае может произойти
повреждение компрессора и работа
системы кондиционирования в
ненормальном режиме.
ОСТОРОЖНО
Неправильное обслуживание
может привести к тяжелым
травмам при его проведении.
Для получения подробных
сведений рекомендуем
обратиться к авторизованному
дилеру HYUNDAI.

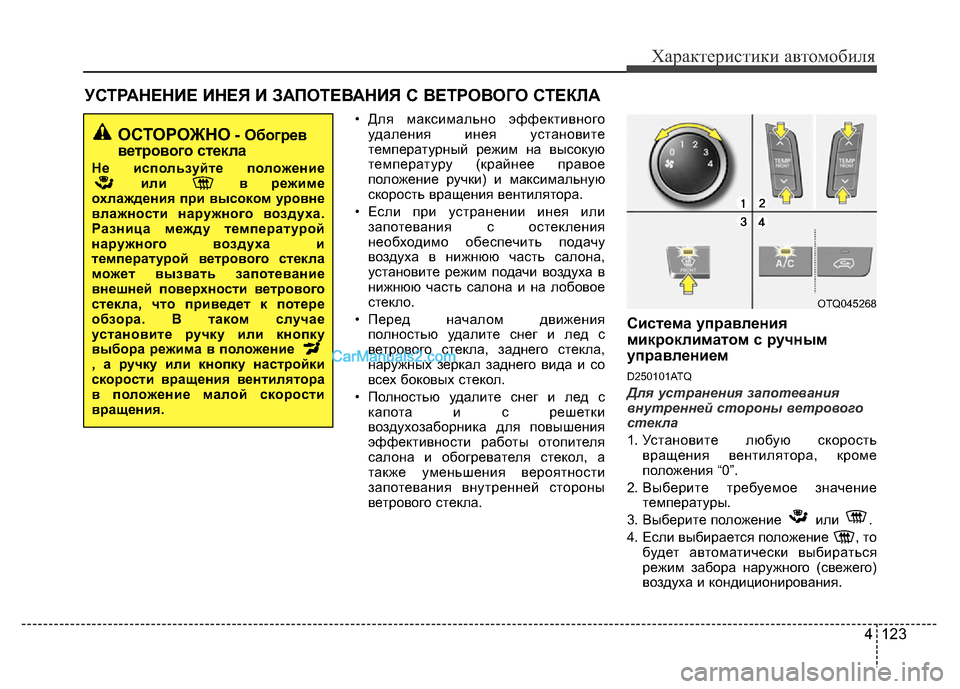

4 123
Характеристики автомобиля
• Для максимально эффективного
удаления инея установите
температурный режим на высокую
температуру (крайнее правое
положение ручки) и максимальную
скорость вращения вентилятора.
• Если при устранении инея или
запотевания с остекления
необходимо обеспечить подачу
воздуха в нижнюю часть салона,
установите режим подачи воздуха в
нижнюю часть салона и на лобовое
стекло.
• Перед началом движения
полностью удалите снег и лед с
ветрового стекла, заднего стекла,
наружных зеркал заднего вида и со
всех боковых стекол.
• Полностью удалите снег и лед с
капота и с решетки
воздухозаборника для повышения
эффективности работы отопителя
салона и обогревателя стекол, а
также уменьшения вероятности
запотевания внутренней стороны
ветрового стекла.
Система управления
микроклиматом с ручным
управлением
D250101ATQ
Для устранения запотевания
внутренней стороны ветрового
стекла
1. Установите любую скорость
вращения вентилятора, кроме
положения “0”.
2. Выберите требуемое значение
температуры.
3. Выберите положение или .
4. Если выбирается положение , то
будет автоматически выбираться
режим забора наружного (свежего)
воздуха и кондиционирования.
УСТРАНЕНИЕ ИНЕЯ И ЗАПОТЕВАНИЯ С ВЕТРОВОГО СТЕКЛА
ОСТОРОЖНО- Обогрев
ветрового стекла
Не используйте положение
или в режиме
охлаждения при высоком уровне
влажности наружного воздуха.
Разница между температурой
наружного воздуха и
температурой ветрового стекла
может вызвать запотевание
внешней поверхности ветрового
стекла, что приведет к потере
обзора. В таком случае
установите ручку или кнопку
выбора режима в положение
, а ручку или кнопку настройки
скорости вращения вентилятора
в положение малой скорости
вращения.
OTQ045268

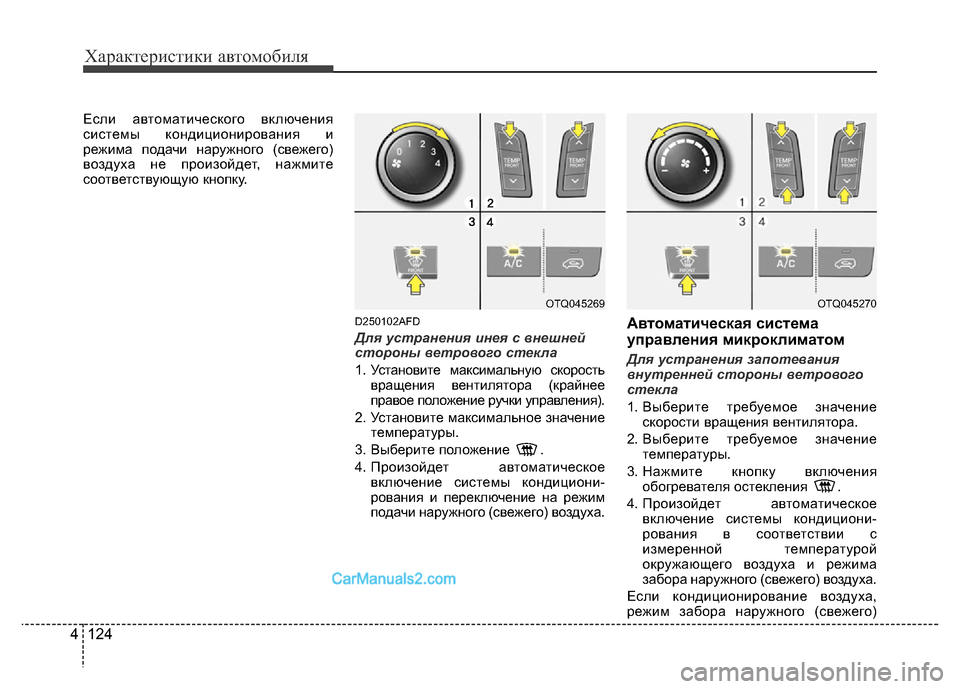

Характеристики автомобиля
124 4
Если автоматического включения
системы кондиционирования и
режима подачи наружного (свежего)
воздуха не произойдет, нажмите
соответствующую кнопку.
D250102AFD
Для устранения инея с внешней
стороны ветрового стекла
1. Установите максимальную скорость
вращения вентилятора (крайнее
правое положение ручки управления).
2. Установите максимальное значение
температуры.
3. Выберите положение .
4. Произойдет автоматическое
включение системы кондициони-
рования и переключение на режим
подачи наружного (свежего) воздуха. Автоматическая система
управления микроклиматом
Для устранения запотевания
внутренней стороны ветрового
стекла
1. Выберите требуемое значение
скорости вращения вентилятора.
2. Выберите требуемое значение
температуры.
3. Нажмите кнопку включения
обогревателя остекления .
4. Произойдет автоматическое
включение системы кондициони-
рования в соответствии с
измеренной температурой
окружающего воздуха и режима
забора наружного (свежего) воздуха.
Если кондиционирование воздуха,
режим забора наружного (свежего)
OTQ045270OTQ045269

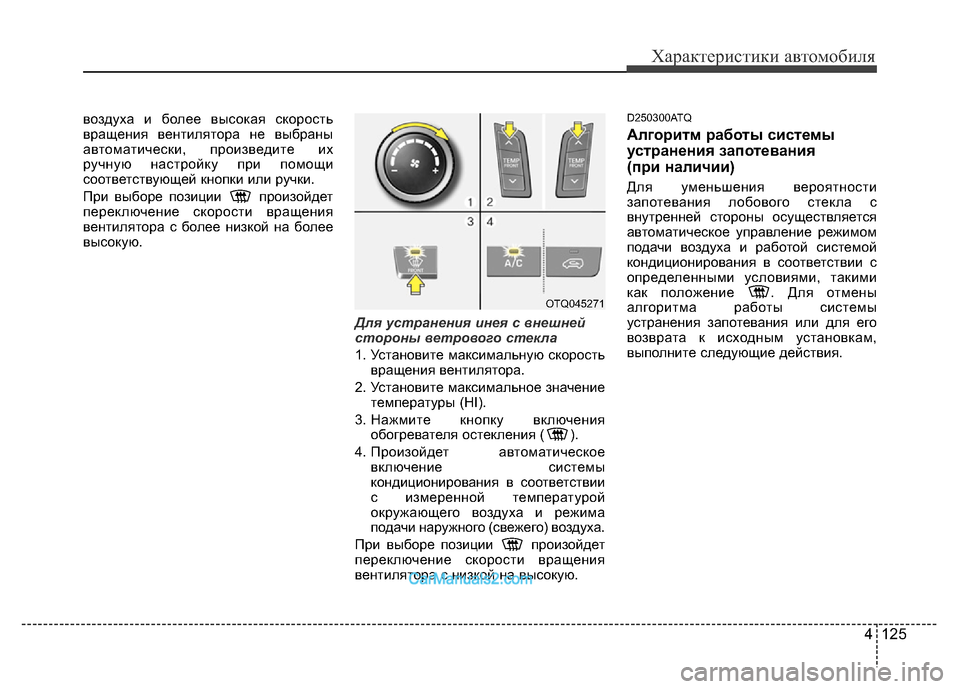

4 125
Характеристики автомобиля
воздуха и более высокая скорость
вращения вентилятора не выбраны
автоматически, произведите их
ручную настройку при помощи
соответствующей кнопки или ручки.
При выборе позиции произойдет
переключение скорости вращения
вентилятора с более низкой на более
высокую.
Для устранения инея с внешней
стороны ветрового стекла
1. Установите максимальную скорость
вращения вентилятора.
2. Установите максимальное значение
температуры (HI).
3. Нажмите кнопку включения
обогревателя остекления ( ).
4. Произойдет автоматическое
включение системы
кондиционирования в соответствии
с измеренной температурой
окружающего воздуха и режима
подачи наружного (свежего) воздуха.
При выборе позиции произойдет
переключение скорости вращения
вентилятора с низкой на высокую.D250300ATQ
Алгоритм работы системы
устранения запотевания
(при наличии)
Для уменьшения вероятности
запотевания лобового стекла с
внутренней стороны осуществляется
автоматическое управление режимом
подачи воздуха и работой системой
кондиционирования в соответствии с
определенными условиями, такими
как положение . Для отмены
алгоритма работы системы
устранения запотевания или для его
возврата к исходным установкам,
выполните следующие действия.
OTQ045271

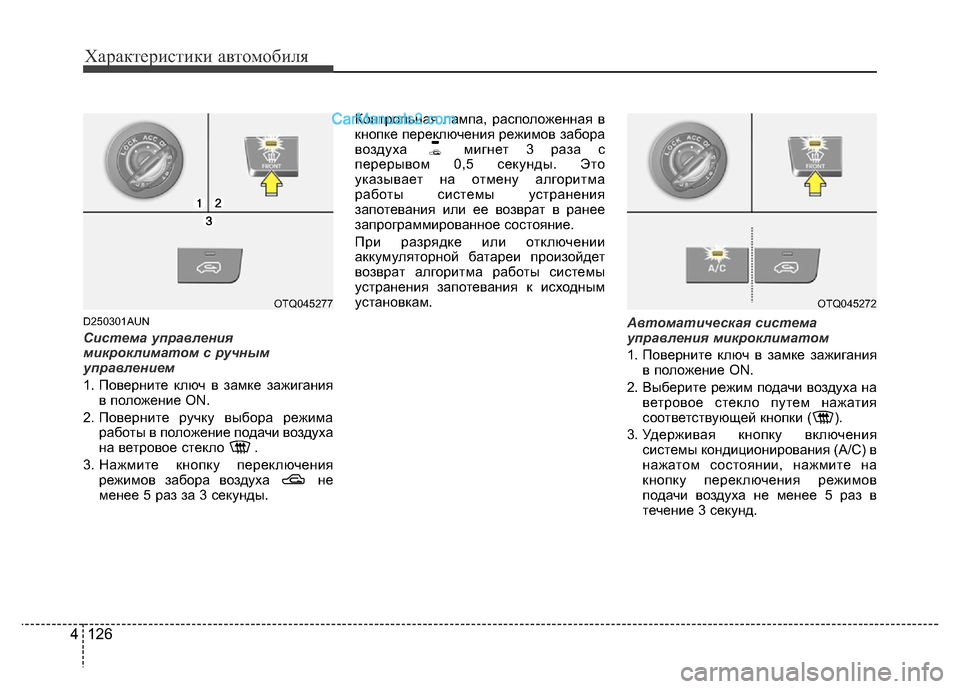

Характеристики автомобиля
126 4
D250301AUN
Система управления
микроклиматом с ручным
управлением
1. Поверните ключ в замке зажигания
в положение ON.
2. Поверните ручку выбора режима
работы в положение подачи воздуха
на ветровое стекло .
3. Нажмите кнопку переключения
режимов забора воздуха не
менее 5 раз за 3 секунды.Контрольная лампа, расположенная в
кнопке переключения режимов забора
воздуха мигнет 3 раза с
перерывом 0,5 секунды. Это
указывает на отмену алгоритма
работы системы устранения
запотевания или ее возврат в ранее
запрограммированное состояние.
При разрядке или отключении
аккумуляторной батареи произойдет
возврат алгоритма работы системы
устранения запотевания к исходным
установкам.
Автоматическая система
управления микроклиматом
1. Поверните ключ в замке зажигания
в положение ON.
2. Выберите режим подачи воздуха на
ветровое стекло путем нажатия
соответствующей кнопки ( ).
3. Удерживая кнопку включения
системы кондиционирования (А/С) в
нажатом состоянии, нажмите на
кнопку переключения режимов
подачи воздуха не менее 5 раз в
течение 3 секунд.
OTQ045277OTQ045272

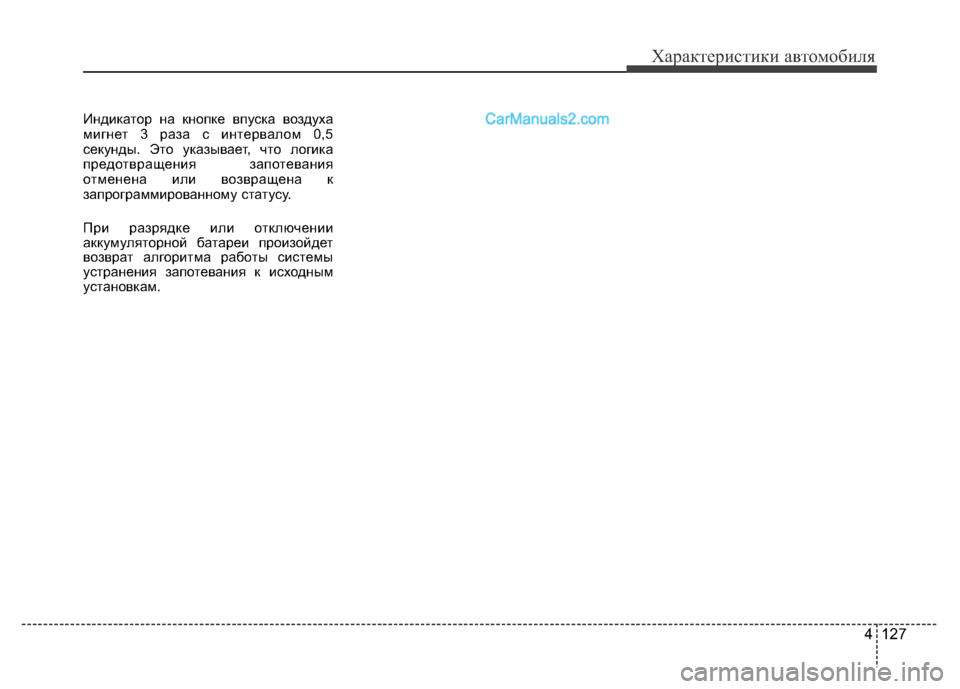

4 127
Характеристики автомобиля
Индикатор на кнопке впуска воздуха
мигнет 3 раза с интервалом 0,5
секунды. Это указывает, что логика
предотвращения запотевания
отменена или возвращена к
запрограммированному статусу.
При разрядке или отключении
аккумуляторной батареи произойдет
возврат алгоритма работы системы
устранения запотевания к исходным
установкам.

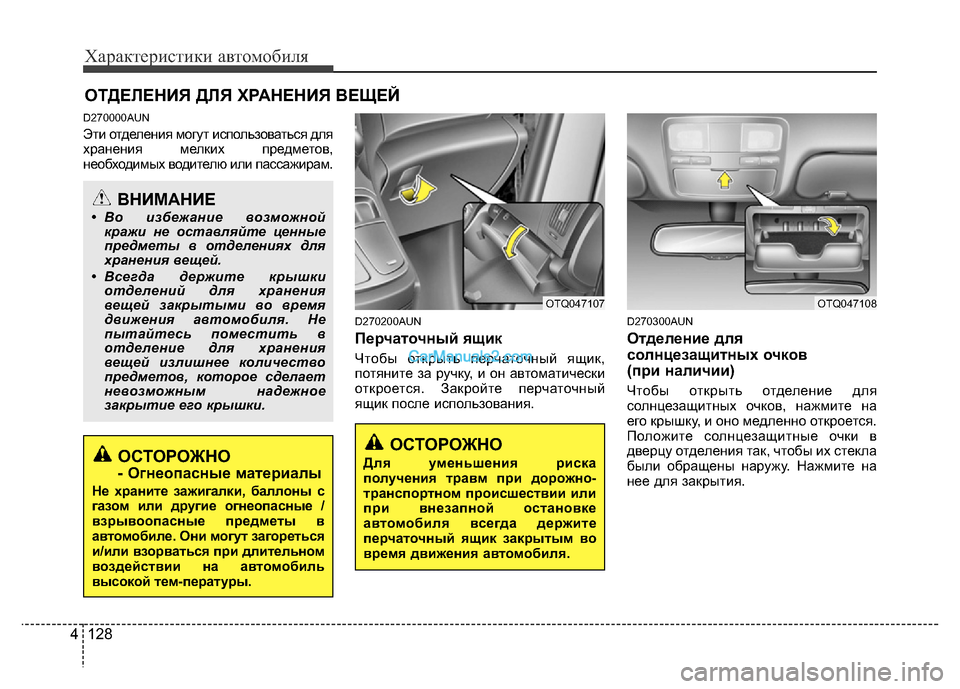

Характеристики автомобиля
128 4
D270000AUN
Эти отделения могут использоваться для
хранения мелких предметов,
необходимых водителю или пассажирам.
D270200AUN
Перчаточный ящик
Чтобы открыть перчаточный ящик,
потяните за ручку, и он автоматически
откроется. Закройте перчаточный
ящик после использования.
D270300AUN
Отделение для
солнцезащитных очков
(при наличии)
Чтобы открыть отделение для
солнцезащитных очков, нажмите на
его крышку, и оно медленно откроется.
Положите солнцезащитные очки в
дверцу отделения так, чтобы их стекла
были обращены наружу. Нажмите на
нее для закрытия.
ОТДЕЛЕНИЯ ДЛЯ ХРАНЕНИЯ ВЕЩЕЙ
ВНИМАНИЕ
• Во избежание возможной
кражи не оставляйте ценные
предметы в отделениях для
хранения вещей.
• Всегда держите крышки
отделений для хранения
вещей закрытыми во время
движения автомобиля. Не
пытайтесь поместить в
отделение для хранения
вещей излишнее количество
предметов, которое сделает
невозможным надежное
закрытие его крышки.
ОСТОРОЖНО
- Огнеопасные материалы
Не храните зажигалки, баллоны с
газом или другие огнеопасные /
взрывоопасные предметы в
автомобиле. Они могут загореться
и/или взорваться при длительном
воздействии на автомобиль
высокой тем-пературы.
OTQ047107
ОСТОРОЖНО
Для уменьшения риска
получения травм при дорожно-
транспортном происшествии или
при внезапной остановке
автомобиля всегда держите
перчаточный ящик закрытым во
время движения автомобиля.
OTQ047108

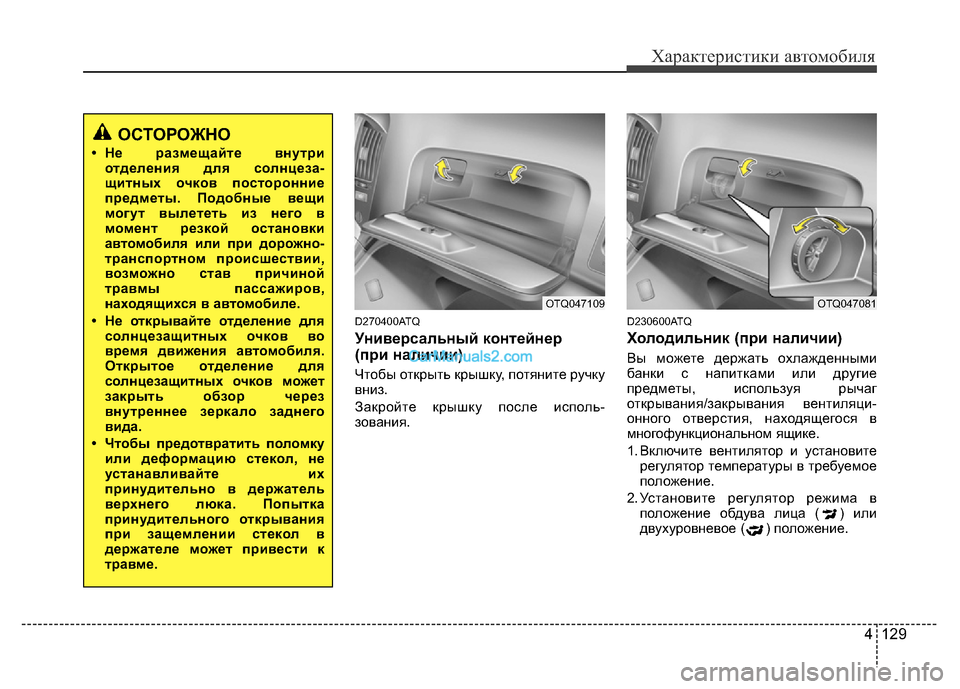

4 129
Характеристики автомобиля
D270400ATQ
Универсальный контейнер
(при наличии)
Чтобы открыть крышку, потяните ручку
вниз.
Закройте крышку после исполь-
зования.
D230600ATQ
Холодильник (при наличии)
Вы можете держать охлажденными
банки с напитками или другие
предметы, используя рычаг
открывания/закрывания вентиляци-
онного отверстия, находящегося в
многофункциональном ящике.
1. Включите вентилятор и установите
регулятор температуры в требуемое
положение.
2. Установите регулятор режима в
положение обдува лица
()или
двухуровневое ()положение.
ОСТОРОЖНО
• Не размещайте внутри
отделения для солнцеза-щитных очков посторонние
предметы. Подобные вещи
могут вылететь из него в
момент резкой остановки
автомобиля или при дорожно-
транспортном происшествии,
возможно став причиной
травмы пассажиров,
находящихся в автомобиле.
• Не открывайте отделение для
солнцезащитных очков во
время движения автомобиля.
Открытое отделение для
солнцезащитных очков может
закрыть обзор через
внутреннее зеркало заднего
вида.
• Чтобы предотвратить поломку
или деформацию стекол, не
устанавливайте их
принудительно в держатель
верхнего люка. Попытка
принудительного открывания
при защемлении стекол в
держателе может привести к
травме.
OTQ047109OTQ047081
