Действия в непредвиденных случаях
2 6

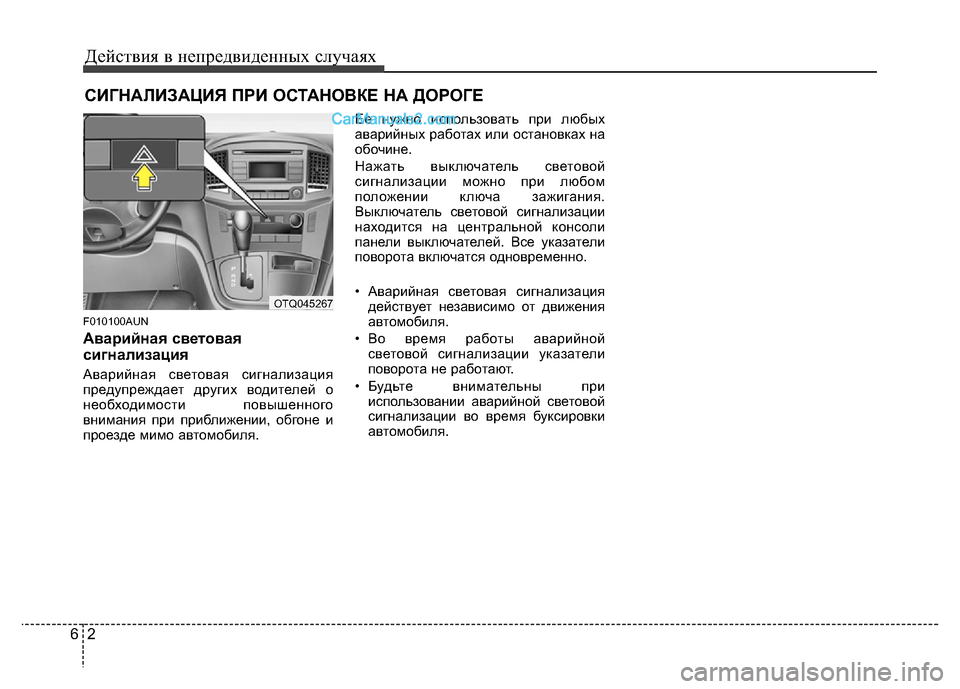

СИГНАЛИЗАЦИЯ ПРИ ОСТАНОВКЕ НА ДОРОГЕ
F010100AUN
Аварийная световая
сигнализация
Аварийная световая сигнализация
предупреждает других водителей о
необходимости повышенного
внимания при приближении, обгоне и
проезде мимо автомобиля. Ее нужно использовать при любых
аварийных работах или остановках на
обочине.
Нажать выключатель световой
сигнализации можно при любом
положении ключа зажигания.
Выключатель световой сигнализации
находится на центральной консоли
панели выключателей. Все указатели
поворота включатся одновременно.
• Аварийная световая сигнализация
действует независимо от движения
автомобиля.
• Во время работы аварийной
световой сигнализации указатели
поворота не работают.
• Будьте внимательны при
использовании аварийной световой
сигнализации во время буксировки
автомобиля.
OTQ045267

63
Действия в непредвиденных случаях
В СЛУЧАЕ НЕПРЕДВИДЕННОГО СЛУЧАЯ ВО ВРЕМЯ ДВИЖЕНИЯ
F020100AUN
Если двигатель заглох на
перекрестке или переезде
• Если двигатель заглох на
перекрестке или переезде,
установите рычаг переключения
передач в положение N (Нейтраль) и
затем вручную переместите
автомобиль в безопасное место.
• Если ваш автомобиль оборудован
механической коробкой передач и
не имеет переключателя блокировки
зажигания, то автомобиль можно
переместить вперед, включив 2-ю
(вторую) или 3-ю (третью) передачу,
и затем включив стартер, не
нажимая педаль сцепления.
F020200AUN
Если на ходу спустила шина
Если шина спускает прямо на ходу:
1. Уберите ногу с педали газа и дайте
автомобилю сбавить ход, продолжая
ехать прямо. Не пытайтесь сразу же
тормозить и съехать с дороги, это
может привести к потере управления.
После снижения скорости
автомобиля до безопасного уровня
начинайте осторожно тормозить и
съезжать с дороги. Припаркуйтесь на
твердом и ровном участке земли как
можно дальше от дороги. Если Вы на
разделенном скоростном шоссе, не
паркуйтесь между двумя полосами.
2. После остановки автомобиля
включите аварийную световую
сигнализацию и стояночный тормоз,
а коробку передач поставьте в
положение P (автоматическая
коробка передач) или на задний ход
(механическая коробка передач).
3. Высадите всех пассажиров из
автомобиля. Проследите, чтобы все
они вышли на сторону, где нет
дорожного движения.
4. При замене спущенной шины
следуйте указаниям в этом разделе.
F020300AEN
Если двигатель заглохнет на
ходу
1. Постепенно снизьте скорость,
продолжая ехать прямо. Осторожно
съезжайте с дороги в безопасное
место.
2. Включите аварийную световую
сигнализацию.
3. Попытайтесь снова завести
двигатель. Попытайтесь снова
запустить двигатель. Если двигатель
не запускается, рекомендуем
обратиться к авторизованному
дилеру HYUNDAI.

Действия в непредвиденных случаях
4 6
ЕСЛИ НЕ УДАЕТСЯ ЗАПУСТИТЬ ДВИГАТЕЛЬ
F030100AUN
Если двигатель не запускается
или вращается медленно
1. Если в автомобиле установлена
автоматическая коробка передач,
поставьте рычаг переключения
передач в положение N (Нейтраль)
или P (Парковка), и включите
аварийный тормоз.
2. Проверьте чистоту и надежность
подключения контактов
батарейного кабеля.
3. Включите освещение салона. Если
свет тускнеет или гаснет при работе
стартера, батарея разряжена.
4. Проверьте контакты стартера, они
должны быть прочно соединены.
5. Не толкайте и не тяните
автомобиль для запуска двигателя.
См. инструкции “Запуск двигателя
от внешнего источника
электроэнергии”.
F030200AEN
Если двигатель вращается
нормально, но не запускается
1. Проверьте уровень топлива.
2. Повернув ключ зажигания в
положение LOCK (Блокировка),
проверьте все соединения, катушку
и свечи зажигания. Восстановите
разъединенные или ослабленные
соединения.
3. Проверьте топливопровод в отсеке
двигателя.
4. Если двигатель по прежнему не
запускается, рекомендуем
обратиться по телефону к
авторизованному дилеру HYUNDAI.
ОСТОРОЖНО
Если двигатель не запускается,
не толкайте и не тяните
автомобиль для его запуска. Это
может привести к столкновению
или другим повреждениям.
Запуск двигателя таким образом
может также вызвать перегрузку
каталитического нейтрализатора
и создать опасность возни
-кновения пожара.

65
Действия в непредвиденных случаях

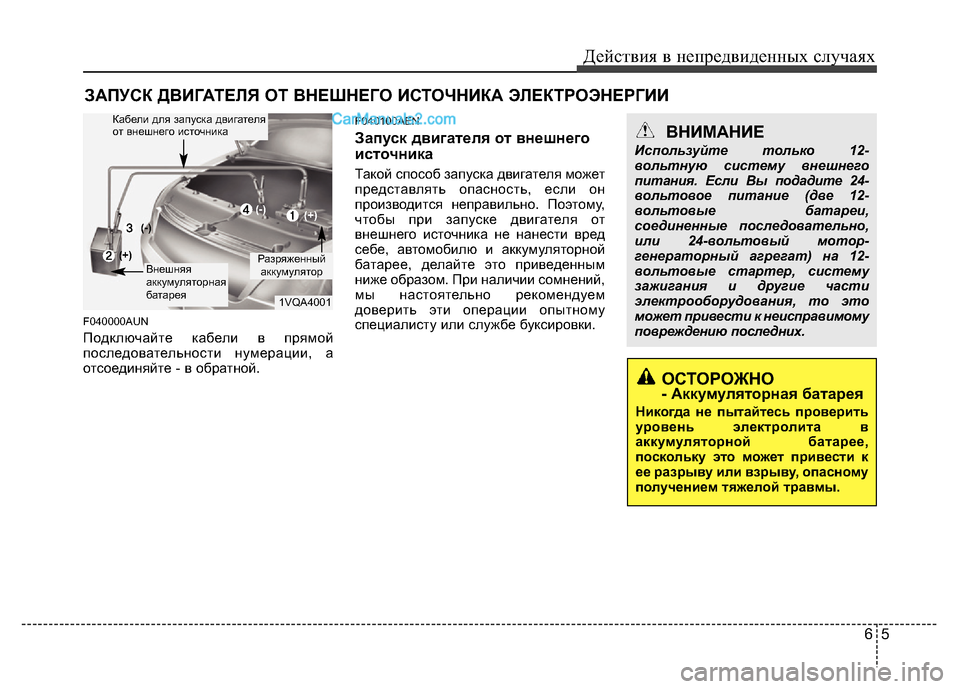

ЗАПУСК ДВИГАТЕЛЯ ОТ ВНЕШНЕГО ИСТОЧНИКА ЭЛЕКТРОЭНЕРГИИ
F040000AUN
Подключайте кабели в прямой
последовательности нумерации, а
отсоединяйте - в обратной.
F040100AEN
Запуск двигателя от внешнего
источника
Такой способ запуска двигателя может
представлять опасность, если он
производится неправильно. Поэтому,
чтобы при запуске двигателя от
внешнего источника не нанести вред
себе, автомобилю и аккумуляторной
батарее, делайте это приведенным
ниже образом. При наличии сомнений,
мы настоятельно рекомендуем
доверить эти операции опытному
специалисту или службе буксировки.
ВНИМАНИЕ
Используйте только 12-
вольтную систему внешнего
питания. Если Вы подадите 24-
вольтовое питание (две 12-
вольтовые батареи,
соединенные последовательно,
или 24-вольтовый мотор-
генераторный агрегат) на 12-
вольтовые стартер, систему
зажигания и другие части
электрооборудования, то это
может привести к неисправимому
повреждению последних.
1VQA4001
Разряженный
аккумулятор
Кабели для запуска двигателя
от внешнего источника
Внешняя
аккумуляторная
батарея
(-)
(+)
(+)(-)
ОСТОРОЖНО- Аккумуляторная батарея
Никогда не пытайтесь проверить
уровень электролита в
аккумуляторной батарее,
поскольку это может привести к
ее разрыву или взрыву, опасному
получением тяжелой травмы.

Действия в непредвиденных случаях
6 6

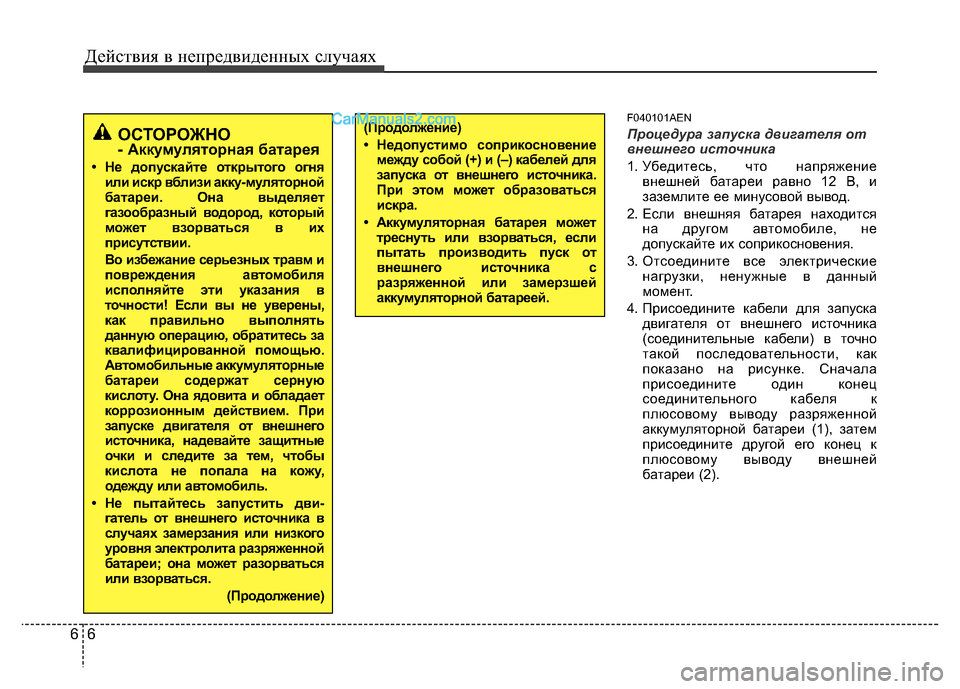

F040101AEN
Процедура запуска двигателя от
внешнего источника
1. Убедитесь, что напряжение
внешней батареи равно 12 В, и
заземлите ее минусовой вывод.
2. Если внешняя батарея находится
на другом автомобиле, не
допускайте их соприкосновения.
3. Отсоедините все электрические
нагрузки, ненужные в данный
момент.
4. Присоедините кабели для запуска
двигателя от внешнего источника
(соединительные кабели) в точно
такой последовательности, как
показано на рисунке. Сначала
присоедините один конец
соединительного кабеля к
плюсовому выводу разряженной
аккумуляторной батареи (1), затем
присоедините другой его конец к
плюсовому выводу внешней
батареи (2). ОСТОРОЖНО - Аккумуляторная батарея
• Не допускайте открытого огня
или искр вблизи акку-муляторной
батареи. Она выделяет
газообразный водород, который
может взорваться в их
присутствии.
Во избежание серьезных травм и
повреждения автомобиля
исполняйте эти указания в
точности! Если вы не уверены,
как правильно выполнять
данную операцию, обратитесь за
квалифицированной помощью.
Автомобильные аккумуляторные
батареи содержат серную
кислоту. Она ядовита и обладает
коррозионным действием. При
запуске двигателя от внешнего
источника, надевайте защитные
очки и следите за тем, чтобы
кислота не попала на кожу,
одежду или автомобиль.
• Не пытайтесь запустить дви-
гатель от внешнего источника в
случаях замерзания или низкого
уровня электролита разряженной
батареи; она может разорваться
или взорваться.
(Продолжение)
(Продолжение)
• Недопустимо соприкосновение
между собой (+) и (–) кабелей для
запуска от внешнего источника.
При этом может образоваться
искра.
• Аккумуляторная батарея может
треснуть или взорваться, если
пытать производить пуск от
внешнего источника с
разряженной или замерзшей
аккумуляторной батареей.

67
Действия в непредвиденных случаях

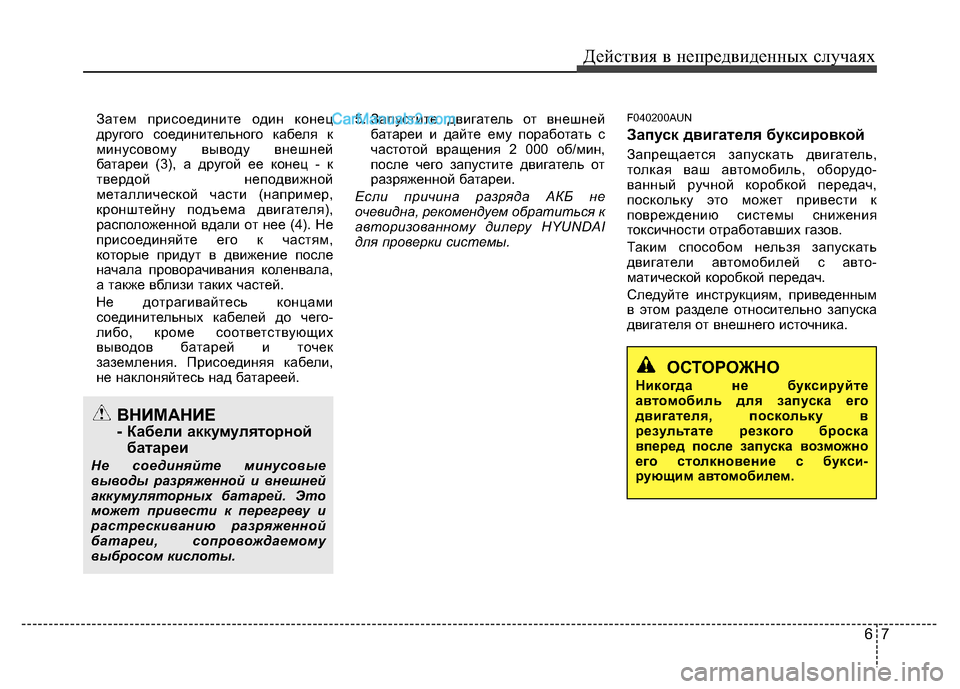

Затем присоедините один конец
другого соединительного кабеля к
минусовому выводу внешней
батареи (3), а другой ее конец - к
твердой неподвижной
металлической части (например,
кронштейну подъема двигателя),
расположенной вдали от нее (4). Не
присоединяйте его к частям,
которые придут в движение после
начала проворачивания коленвала,
а также вблизи таких частей.
Не дотрагивайтесь концами
соединительных кабелей до чего-
либо, кроме соответствующих
выводов батарей и точек
заземления. Присоединяя кабели,
не наклоняйтесь над батареей.5. Запустите двигатель от внешней
батареи и дайте ему поработать с
частотой вращения 2 000 об/мин,
после чего запустите двигатель от
разряженной батареи.
Если причина разряда АКБ не
очевидна, рекомендуем обратиться к
авторизованному дилеру HYUNDAI
для проверки системы.F040200AUN
Запуск двигателя буксировкой
Запрещается запускать двигатель,
толкая ваш автомобиль, оборудо-
ванный ручной коробкой передач,
поскольку это может привести к
повреждению системы снижения
токсичности отработавших газов.
Таким способом нельзя запускать
двигатели автомобилей с авто-
матической коробкой передач.
Следуйте инструкциям, приведенным
в этом разделе относительно запуска
двигателя от внешнего источника.
ОСТОРОЖНО
Никогда не буксируйте
автомобиль для запуска его
двигателя, поскольку в
результате резкого броска
вперед после запуска возможно
его столкновение с букси-
рующим автомобилем.
ВНИМАНИЕ
- Кабели аккумуляторной
батареи
Не соединяйте минусовые
выводы разряженной и внешней
аккумуляторных батарей. Это
может привести к перегреву и
растрескиванию разряженной
батареи, сопровождаемому
выбросом кислоты.

Действия в непредвиденных случаях
8 6

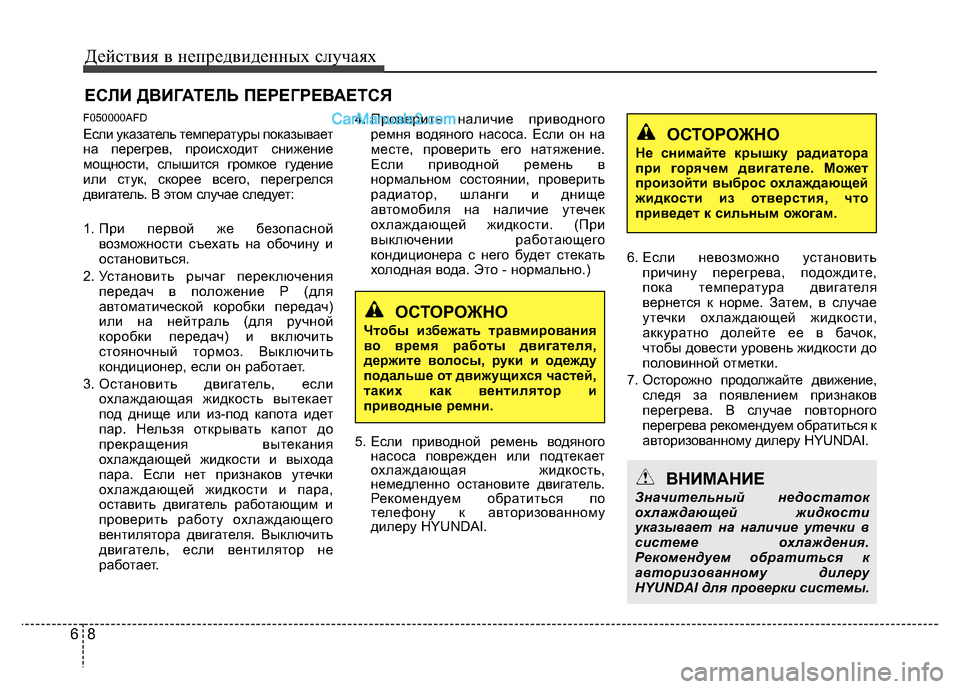

ЕСЛИ ДВИГАТЕЛЬ ПЕРЕГРЕВАЕТСЯ
F050000AFD
Если указатель температуры показывает
на перегрев, происходит снижение
мощности, слышится громкое гудение
или стук, скорее всего, перегрелся
двигатель. В этом случае следует:
1. При первой же безопасной
возможности съехать на обочину и
остановиться.
2. Установить рычаг переключения
передач в положение Р (для
автоматической коробки передач)
или на нейтраль (для ручной
коробки передач) и включить
стояночный тормоз. Выключить
кондиционер, если он работает.
3. Остановить двигатель, если
охлаждающая жидкость вытекает
под днище или из-под капота идет
пар. Нельзя открывать капот до
прекращения вытекания
охлаждающей жидкости и выхода
пара. Если нет признаков утечки
охлаждающей жидкости и пара,
оставить двигатель работающим и
проверить работу охлаждающего
вентилятора двигателя. Выключить
двигатель, если вентилятор не
работает.4. Проверить наличие приводного
ремня водяного насоса. Если он на
месте, проверить его натяжение.
Если приводной ремень в
нормальном состоянии, проверить
радиатор, шланги и днище
автомобиля на наличие утечек
охлаждающей жидкости. (При
выключении работающего
кондиционера с него будет стекать
холодная вода. Это - нормально.)
5. Если приводной ремень водяного
насоса поврежден или подтекает
охлаждающая жидкость,
немедленно остановите двигатель.
Рекомендуем обратиться по
телефону к авторизованному
дилеру HYUNDAI.6. Если невозможно установить
причину перегрева, подождите,
пока температура двигателя
вернется к норме. Затем, в случае
утечки охлаждающей жидкости,
аккуратно долейте ее в бачок,
чтобы довести уровень жидкости до
половинной отметки.
7. Осторожно продолжайте движение,
следя за появлением признаков
перегрева. В случае повторного
перегрева рекомендуем обратиться к
авторизованному дилеру HYUNDAI.
ОСТОРОЖНО
Чтобы избежать травмирования
во время работы двигателя,
держите волосы, руки и одежду
подальше от движущихся частей,
таких как вентилятор и
приводные ремни.
ОСТОРОЖНО
Не снимайте крышку радиатора
при горячем двигателе. Может
произойти выброс охлаждающей
жидкости из отверстия, что
приведет к сильным ожогам.
ВНИМАНИЕ
Значительный недостаток
охлаждающей жидкости
указывает на наличие утечки в
системе охлаждения.
Рекомендуем обратиться к
авторизованному дилеру
HYUNDAI для проверки системы.

69
Действия в непредвиденных случаях

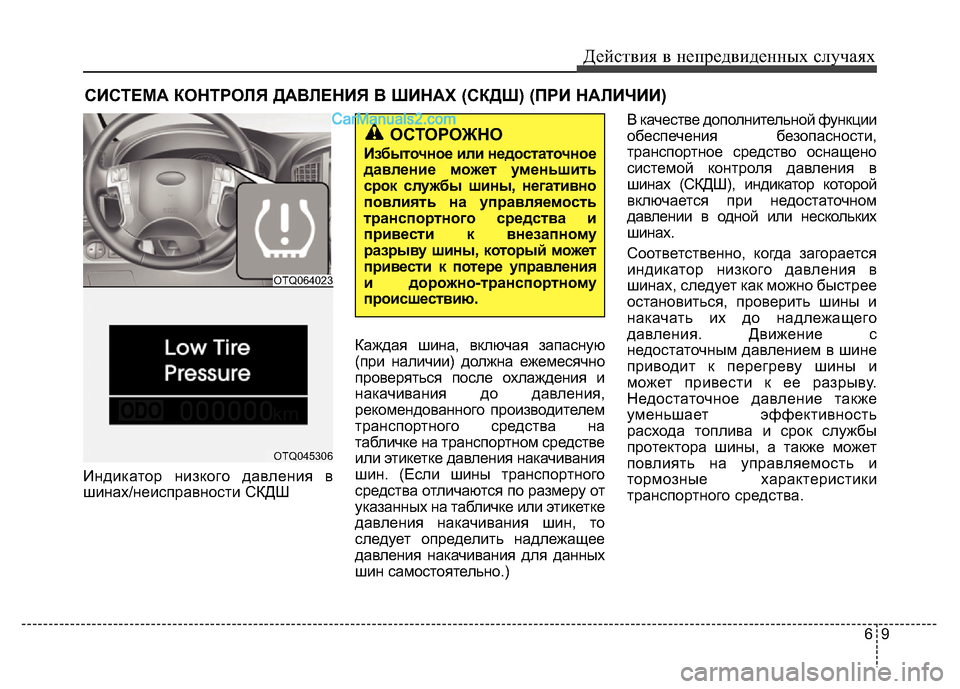

СИСТЕМА КОНТРОЛЯ ДАВЛЕНИЯ В ШИНАХ (СКДШ) (ПРИ НАЛИЧИИ)
Индикатор низкого давления в
шинах/неисправности СКДШКаждая шина, включая запасную
(при наличии) должна ежемесячно
проверяться после охлаждения и
накачивания до давления,
рекомендованного производителем
транспортного средства на
табличке на транспортном средстве
или этикетке давления накачивания
шин. (Если шины транспортного
средства отличаются по размеру от
указанных на табличке или этикетке
давления накачивания шин, то
следует определить надлежащее
давления накачивания для данных
шин самостоятельно.)В качестве дополнительной функции
обеспечения безопасности,
транспортное средство оснащено
системой контроля давления в
шинах (СКДШ), индикатор которой
включается при недостаточном
давлении в одной или нескольких
шинах.
Соответственно, когда загорается
индикатор низкого давления в
шинах, следует как можно быстрее
остановиться, проверить шины и
накачать их до надлежащего
давления. Движение с
недостаточным давлением в шине
приводит к перегреву шины и
может привести к ее разрыву.
Недостаточное давление также
уменьшает эффективность
расхода топлива и срок службы
протектора шины, а также может
повлиять на управляемость и
тормозные характеристики
транспортного средства.
ОСТОРОЖНО
Избыточное или недостаточное
давление может уменьшить
срок службы шины, негативно
повлиять на управляемость
транспортного средства и
привести к внезапному
разрыву шины, который может
привести к потере управления
и дорожно-транспортному
происшествию.
OTQ064023
OTQ045306
