Техническое обслуживание
78 7
G201005AUN

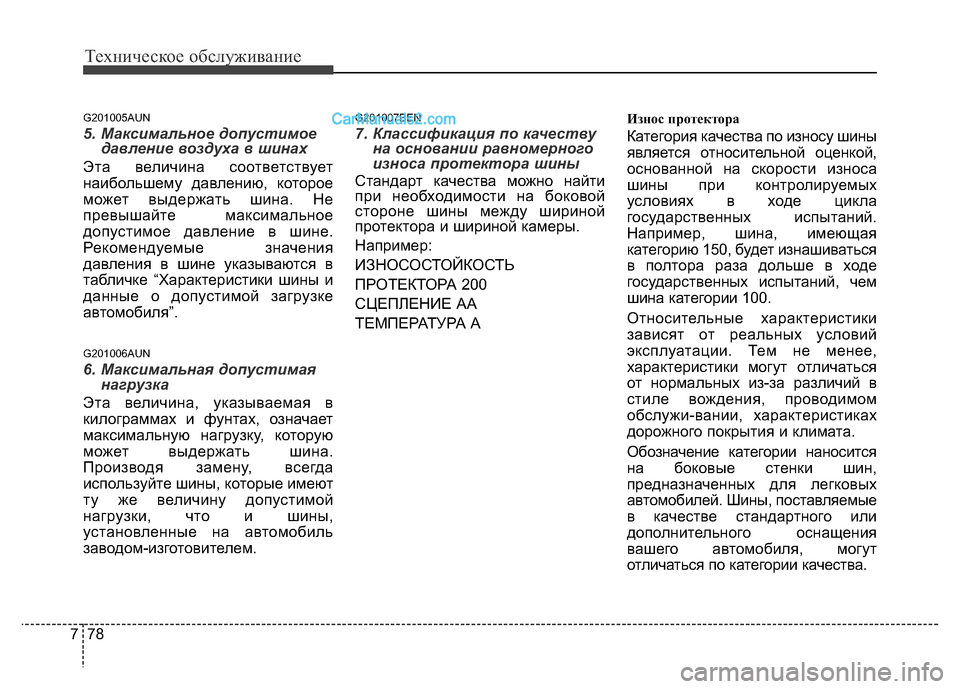

5. Максимальное допустимое
давление воздуха в шинах
Эта величина соответствует
наибольшему давлению, которое
может выдержать шина. Не
превышайте максимальное
допустимое давление в шине.
Рекомендуемые значения
давления в шине указываются в
табличке “Характеристики шины и
данные о допустимой загрузке
автомобиля”.
G201006AUN
6. Максимальная допустимая
нагрузка
Эта величина, указываемая в
килограммах и фунтах, означает
максимальную нагрузку, которую
может выдержать шина.
Производя замену, всегда
используйте шины, которые имеют
ту же величину допустимой
нагрузки, что и шины,
установленные на автомобиль
заводом-изготовителем.
G201007BEN
7. Классификация по качеству
на основании равномерного
износа протектора шины
Стандарт качества можно найти
при необходимости на боковой
стороне шины между шириной
протектора и шириной камеры.
Например:
ИЗНОСОСТОЙКОСТЬ
ПРОТЕКТОРА 200
СЦЕПЛЕНИЕ АА
ТЕМПЕРАТУРА А
Износ протектора
Категория качества по износу шины
является относительной оценкой,
основанной на скорости износа
шины при контролируемых
условиях в ходе цикла
государственных испытаний.
Например, шина, имеющая
категорию 150, будет изнашиваться
в полтора раза дольше в ходе
государственных испытаний, чем
шина категории 100.
Относительные характеристики
зависят от реальных условий
эксплуатации. Тем не менее,
характеристики могут отличаться
от нормальных из-за различий в
стиле вождения, проводимом
обслужи-вании, характеристиках
дорожного покрытия и климата.
Обозначение категории наносится
на боковые стенки шин,
предназначенных для легковых
автомобилей. Шины, поставляемые
в качестве стандартного или
дополнительного оснащения
вашего автомобиля, могут
отличаться по категории качества.

779
Техническое обслуживание
ОСТОРОЖНО
- Температура шины
Категория качества по
температуре устанавливается
для шины с нормальным
давлением воздуха и при
отсутствии перегрузки.
Слишком высокая скорость,
пониженное давление или
повышенная нагрузка,
действующие по отдельности
или в сочетании друг с
другом, могут приводить к
увеличению температуры и
возможному внезапному
выходу шины из строя. Это
может привести к потере
управления автомобилем и
стать причиной серьезной
травмы или смерти.

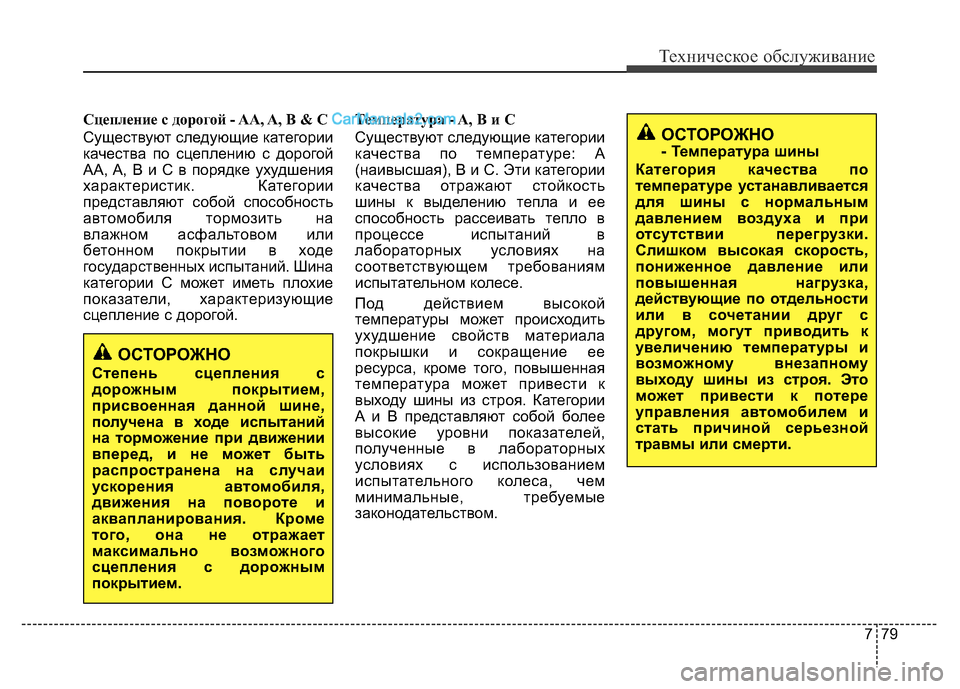

Сцепление с дорогой - AA, A, B & C
Существуют следующие категории
качества по сцеплению с дорогой
AA, A, B и C в порядке ухудшения
характеристик. Категории
представляют собой способность
автомобиля тормозить на
влажном асфальтовом или
бетонном покрытии в ходе
государственных испытаний. Шина
категории C может иметь плохие
показатели, характеризующие
сцепление с дорогой. Температура - A, B и C
Существуют следующие категории
качества по температуре: А
(наивысшая), B и C. Эти категории
качества отражают стойкость
шины к выделению тепла и ее
способность рассеивать тепло в
процессе испытаний в
лабораторных условиях на
соответствующем требованиям
испытательном колесе.
Под действием высокой
температуры может происходить
ухудшение свойств материала
покрышки и сокращение ее
ресурса, кроме того, повышенная
температура может привести к
выходу шины из строя. Категории
A и B представляют собой более
высокие уровни показателей,
полученные в лабораторных
условиях с использованием
испытательного колеса, чем
минимальные, требуемые
законодательством.
ОСТОРОЖНО
Степень сцепления с
дорожным покрытием,
присвоенная данной шине,
получена в ходе испытаний
на торможение при движении
вперед, и не может быть
распространена на случаи
ускорения автомобиля,
движения на повороте и
аквапланирования. Кроме
того, она не отражает
максимально возможного
сцепления с дорожным
покрытием.

Техническое обслуживание
80 7

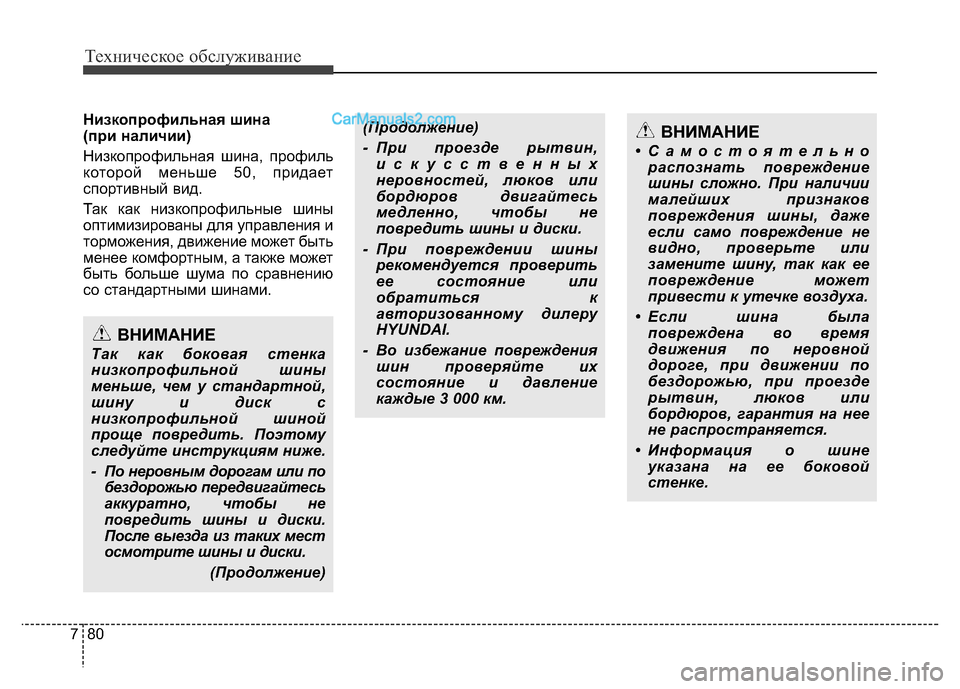

Низкопрофильная шина
(при наличии)
Низкопрофильная шина, профиль
которой меньше 50, придает
спортивный вид.
Так как низкопрофильные шины
оптимизированы для управления и
торможения, движение может быть
менее комфортным, а также может
быть больше шума по сравнению
со стандартными шинами.
ВНИМАНИЕ
Так как боковая стенка
низкопрофильной шины
меньше, чем у стандартной,
шину и диск с
низкопрофильной шиной
проще повредить. Поэтому
следуйте инструкциям ниже.
- По неровным дорогам или по
бездорожью передвигайтесь
аккуратно, чтобы не
повредить шины и диски.
После выезда из таких мест
осмотрите шины и диски.
(Продолжение)
(Продолжение)
- При проезде рытвин,
искусственных
неровностей, люков или
бордюров двигайтесь
медленно, чтобы не
повредить шины и диски.
- При повреждении шины
рекомендуется проверить
ее состояние или
обратиться к
авторизованному дилеру
HYUNDAI.
- Во избежание повреждения
шин проверяйте их
состояние и давление
каждые 3 000 км.ВНИМАНИЕ
• Самостоятельно
распознать повреждение
шины сложно. При наличии
малейших признаков
повреждения шины, даже
если само повреждение не
видно, проверьте или
замените шину, так как ее
повреждение может
привести к утечке воздуха.
• Если шина была
повреждена во время
движения по неровной
дороге, при движении по
бездорожью, при проезде
рытвин, люков или
бордюров, гарантия на нее
не распространяется.
• Информация о шине
указана на ее боковой
стенке.

781
Техническое обслуживание

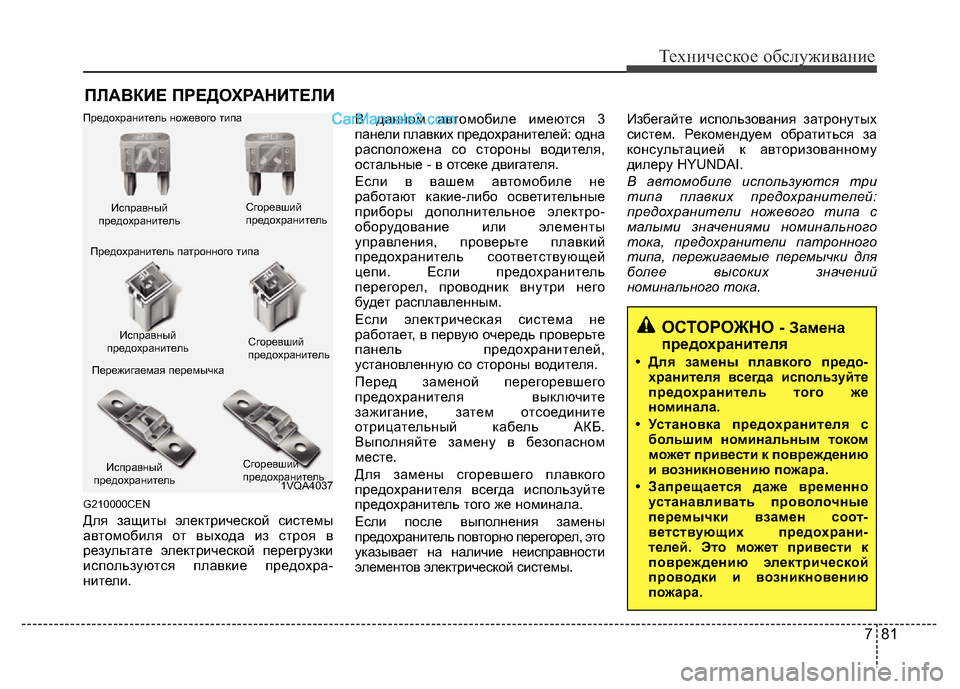

ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ
G210000CEN
Для защиты электрической системы
автомобиля от выхода из строя в
результате электрической перегрузки
используются плавкие предохра-
нители.В данном автомобиле имеются 3
панели плавких предохранителей: одна
расположена со стороны водителя,
остальные - в отсеке двигателя.
Если в вашем автомобиле не
работают какие-либо осветительные
приборы дополнительное электро-
оборудование или элементы
управления, проверьте плавкий
предохранитель соответствующей
цепи. Если предохранитель
перегорел, проводник внутри него
будет расплавленным.
Если электрическая система не
работает, в первую очередь проверьте
панель предохранителей,
установленную со стороны водителя.
Перед заменой перегоревшего
предохранителя выключите
зажигание, затем отсоедините
отрицательный кабель АКБ.
Выполняйте замену в безопасном
месте.
Для замены сгоревшего плавкого
предохранителя всегда используйте
предохранитель того же номинала.
Если после выполнения замены
предохранитель повторно перегорел, это
указывает на наличие неисправности
элементов электрической системы.Избегайте использования затронутых
систем. Рекомендуем обратиться за
консультацией к авторизованному
дилеру HYUNDAI.
В автомобиле используются три
типа плавких предохранителей:
предохранители ножевого типа с
малыми значениями номинального
тока, предохранители патронного
типа, пережигаемые перемычки для
более высоких значений
номинального тока.
1VQA4037 Исправный
предохранительИсправный
предохранитель Предохранитель ножевого типа
Предохранитель патронного типа
Пережигаемая перемычкаСгоревший
предохранитель
Сгоревший
предохранитель
Исправный
предохранительСгоревший
предохранитель
ОСТОРОЖНО - Замена
предохранителя
• Для замены плавкого предо-хранителя всегда используйте
предохранитель того же
номинала.
• Установка предохранителя с
большим номинальным током
может привести к повреждению
и возникновению пожара.
• Запрещается даже временно
устанавливать проволочные
перемычки взамен соот
-ветствующих предохрани-телей. Это может привести к
повреждению электрической
проводки и возникновению
пожара.

Техническое обслуживание
82 7

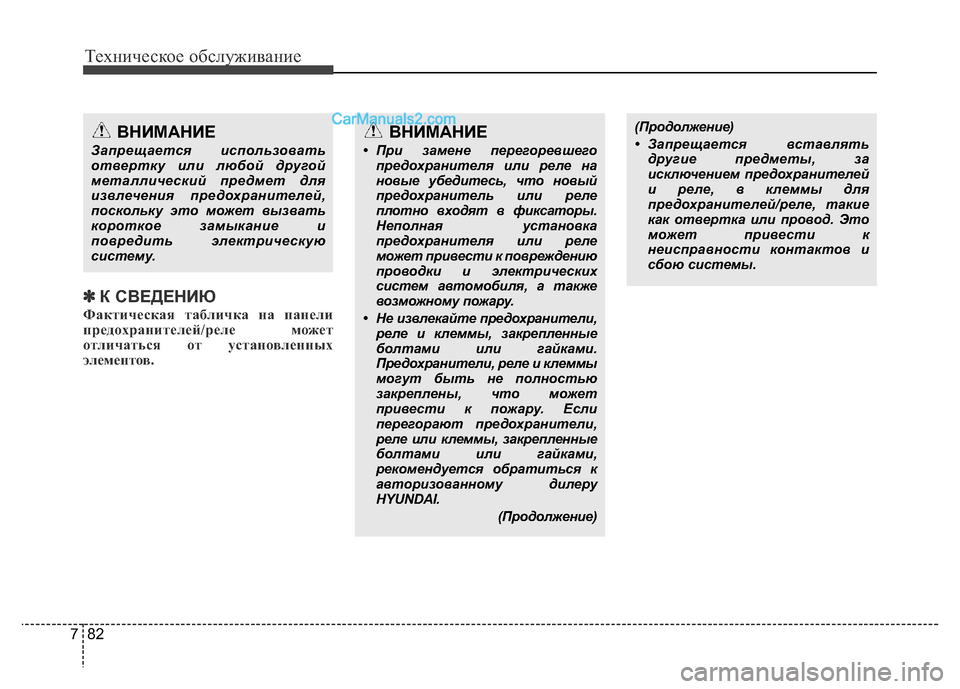

✽К СВЕДЕНИЮ
Фактическая табличка на панели
предохранителей/реле может
отличаться от установленных
элементов.
ВНИМАНИЕ
Запрещается использовать
отвертку или любой другой
металлический предмет для
извлечения предохранителей,
поскольку это может вызвать
короткое замыкание и
повредить электрическую
систему.
ВНИМАНИЕ
• При замене перегоревшего
предохранителя или реле на
новые убедитесь, что новый
предохранитель или реле
плотно входят в фиксаторы.
Неполная установка
предохранителя или реле
может привести к повреждению
проводки и электрических
систем автомобиля, а также
возможному пожару.
• Не извлекайте предохранители,
реле и клеммы, закрепленные
болтами или гайками.
Предохранители, реле и клеммы
могут быть не полностью
закреплены, что может
привести к пожару. Если
перегорают предохранители,
реле или клеммы, закрепленные
болтами или гайками,
рекомендуется обратиться к
авторизованному дилеру
HYUNDAI.
(Продолжение)
(Продолжение)
• Запрещается вставлять
другие предметы, за
исключением предохранителей
и реле, в клеммы для
предохранителей/реле, такие
как отвертка или провод. Это
может привести к
неисправности контактов и
сбою системы.

783
Техническое обслуживание

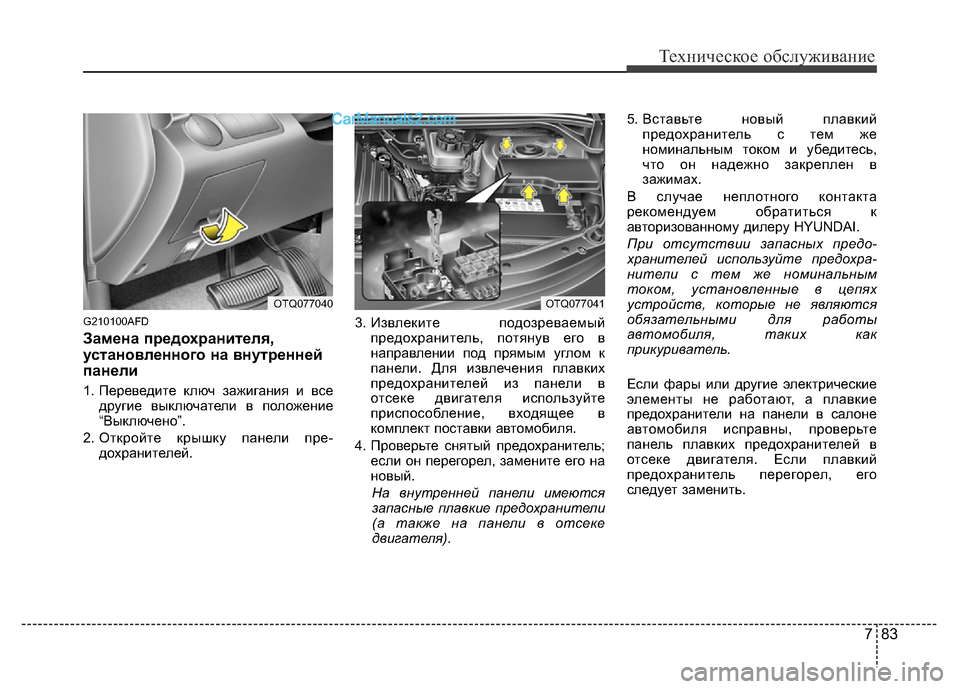

G210100AFD
Замена предохранителя,
установленного на внутренней
панели
1. Переведите ключ зажигания и все
другие выключатели в положение
“Выключено”.
2. Откройте крышку панели пре-
дохранителей.3. Извлеките подозреваемый
предохранитель, потянув его в
направлении под прямым углом к
панели. Для извлечения плавких
предохранителей из панели в
отсеке двигателя используйте
приспособление, входящее в
комплект поставки автомобиля.
4. Проверьте снятый предохранитель;
если он перегорел, замените его на
новый.
На внутренней панели имеются
запасные плавкие предохранители
(а также на панели в отсеке
двигателя).5. Вставьте новый плавкий
предохранитель с тем же
номинальным током и убедитесь,
что он надежно закреплен в
зажимах.
В случае неплотного контакта
рекомендуем обратиться к
авторизованному дилеру HYUNDAI.
При отсутствии запасных предо-
хранителей используйте предохра-
нители с тем же номинальным
током, установленные в цепях
устройств, которые не являются
обязательными для работы
автомобиля, таких как
прикуриватель.
Если фары или другие электрические
элементы не работают, а плавкие
предохранители на панели в салоне
автомобиля исправны, проверьте
панель плавких предохранителей в
отсеке двигателя. Если плавкий
предохранитель перегорел, его
следует заменить.
OTQ077041OTQ077040

Техническое обслуживание
84 7

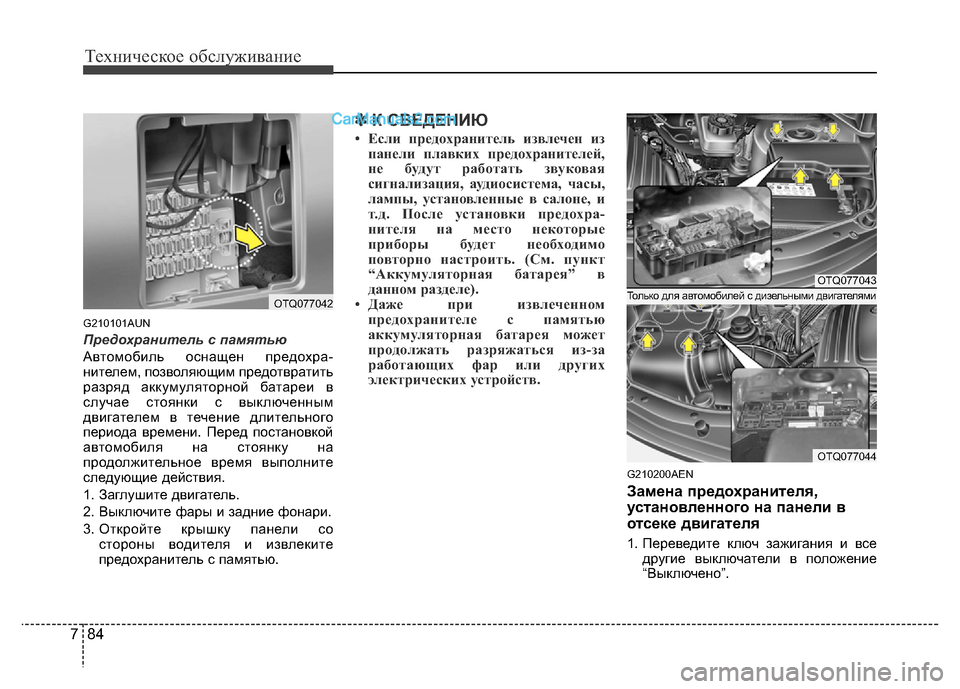

G210101AUN
Предохранитель с памятью
Автомобиль оснащен предохра-
нителем, позволяющим предотвратить
разряд аккумуляторной батареи в
случае стоянки с выключенным
двигателем в течение длительного
периода времени. Перед постановкой
автомобиля на стоянку на
продолжительное время выполните
следующие действия.
1. Заглушите двигатель.
2. Выключите фары и задние фонари.
3. Откройте крышку панели со
стороны водителя и извлеките
предохранитель с памятью.
✽К СВЕДЕНИЮ
• Если предохранитель извлечен из
панели плавких предохранителей,
не будут работать звуковая
сигнализация, аудиосистема, часы,
лампы, установленные в салоне, и
т.д. После установки предохра-
нителя на место некоторые
приборы будет необходимо
повторно настроить. (См. пункт
“Аккумуляторная батарея” в
данном разделе).
• Даже при извлеченном
предохранителе с памятью
аккумуляторная батарея может
продолжать разряжаться из-за
работающих фар или других
электрических устройств.
G210200AEN
Замена предохранителя,
установленного на панели в
отсеке двигателя
1. Переведите ключ зажигания и все
другие выключатели в положение
“Выключено”.
OTQ077042
OTQ077043
OTQ077044
Только для автомобилей с дизельными двигателями

785

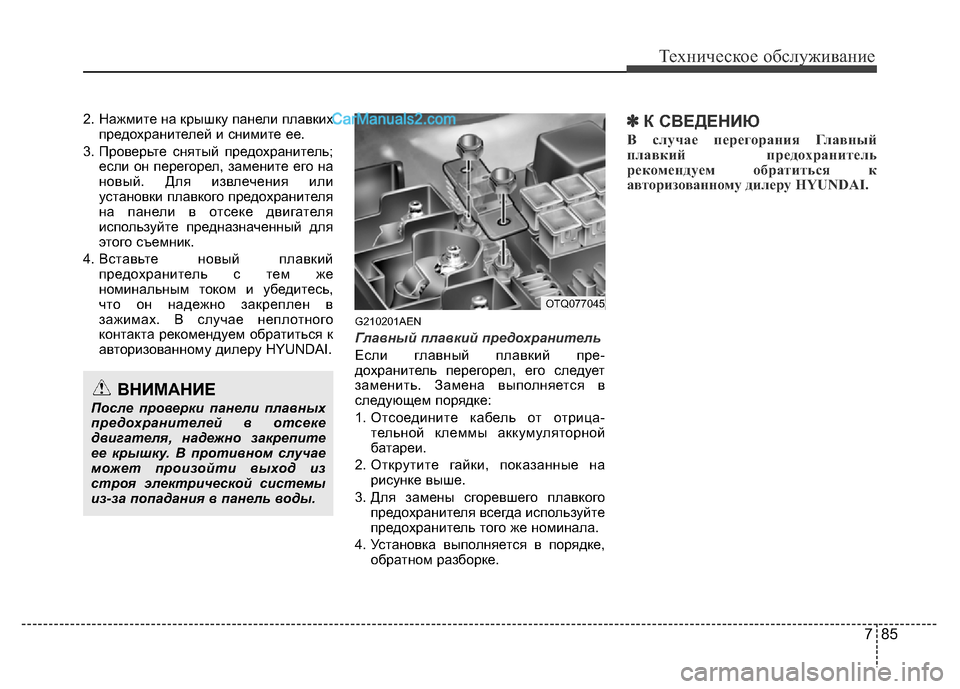

Техническое обслуживание
2. Нажмите на крышку панели плавких
предохранителей и снимите ее.
3. Проверьте снятый предохранитель;
если он перегорел, замените его на
новый. Для извлечения или
установки плавкого предохранителя
на панели в отсеке двигателя
используйте предназначенный для
этого съемник.
4. Вставьте новый плавкий
предохранитель с тем же
номинальным током и убедитесь,
что он надежно закреплен в
зажимах. В случае неплотного
контакта рекомендуем обратиться к
авторизованному дилеру HYUNDAI.
G210201AEN
Главный плавкий предохранитель
Если главный плавкий пре-
дохранитель перегорел, его следует
заменить. Замена выполняется в
следующем порядке:
1. Отсоедините кабель от отрица-
тельной клеммы аккумуляторной
батареи.
2. Открутите гайки, показанные на
рисунке выше.
3. Для замены сгоревшего плавкого
предохранителя всегда используйте
предохранитель того же номинала.
4. Установка выполняется в порядке,
обратном разборке.
✽К СВЕДЕНИЮ
В случае перегорания Главный
плавкий предохранитель
рекомендуем обратиться к
авторизованному дилеру HYUNDAI.
ВНИМАНИЕ
После проверки панели плавных
предохранителей в отсеке
двигателя, надежно закрепите
ее крышку. В противном случае
может произойти выход из
строя электрической системы
из-за попадания в панель воды.
OTQ077045
